Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 минуту назад, Ollleg сказал:

 Как тогда усилитель вообще строить? :shock:

Ну, примерные предварительные расчёты никто не отменял. Да и 20% туда или сюда погоды не делают. Точнейшие, до третьего знака после запятой величины в ламповых схемах - это бред, а уж симуляции на основе кривых ВАХов - вообще беда.

  • Replies 1.2k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Фломастер
Фломастер

Как я уже где то ранее писал, мной ведется работа по созданию удобного в обслуживании, универсального корпуса для лампового усилителя, позволяющего просто и без ущерба для внешнего вида изменять схемо

Фломастер
Фломастер

Сложность и качество исполнения меня не особо пугают, вот точность расчетов для меня проблема... Материалы запланированы, скажем типовые, отечественные. Межкаскадник - из двух Ш кинотеатрального, выхо

Сидоров СА
Сидоров СА

Этот проект родился в далеком 2009 году...Сначала драйвером стояла С3G,потом добавился межкаскадник танго,потом 6V6 в триоде...В середине 2000ых силовых готовых под данный проект как бы в природе не б

Posted Images

volli Proficient

volli

Posted
Posted
28 минут назад, Stan Marsh сказал:

примерные предварительные расчёты никто не отменял.

А дальше макет и настройка по приборам?:smile-55:

Ollleg Mentor

Ollleg

Posted
Posted
17 минут назад, volli сказал:

А дальше макет и настройка по приборам?:smile-55:

По слуховому аппарату.:smile-03:

Ollleg Mentor

Ollleg

Posted
Posted
14 часов назад, Stan Marsh сказал:

Ну, примерные предварительные расчёты никто не отменял.





понятно..... в топку



14 часов назад, Stan Marsh сказал:

Точнейшие, до третьего знака после запятой величины в ламповых схемах - это бред, а уж симуляции на основе кривых ВАХов - вообще беда.

Про это никто не спорит, хотя... всё зависит от экземпляра и если ВАХи самостоятельно сняты с применяемой лампы - почему бы и нет?

Stan Marsh Mentor

Stan Marsh

Posted
Posted
16 минут назад, Ollleg сказал:

... если ВАХи самостоятельно сняты с применяемой лампы - почему бы и нет?

Ага, с конкретной. А потом вдруг супруга неловким движением разбивает эту лампочку, а замена рушит все намоленные режимы. В результате аудиофил уезжает в клинику неврозов, а жена таскает ему апельсины.

Ollleg Mentor

Ollleg

Posted
Posted
14 минут назад, Stan Marsh сказал:

Ага, с конкретной. А потом вдруг супруга неловким движением разбивает эту лампочку, а замена рушит все намоленные режимы. В результате аудиофил уезжает в клинику неврозов, а жена таскает ему апельсины.

Для этого запасные лежат отмеренные.

И супруге нет доступа в "запретную" зону. Не знаю, у кого как, у меня нет.

  • Like (+1) 1
  • Рассмешил (0) 1
ТимВал Local

ТимВал

Posted
Posted
4 часа назад, Константин сказал:

Мю триода ни коим образом не кореллируется с итоговым КГ. Та же 6н7с при мю 35 даст фору всему ламповому справочнику. А вот крутизна характеристики весьма влияет и на линейность и, что важней, на спектр искажений.

Ну вот имеем мы 6Н7С и 6Н1П.  и мю одинаковые и S и Ri, всё один в один, а звучание и спектр разные. Это как едрёна мать нам прикажешь понимать? :smile-03:

С разными S, при одинаковом мю, согласен. 6н2п и 6ф12п по S  весьма разные. И линейность у 6ф12п гораздо выше.

Алекс Proficient

Алекс

Posted
Posted
4 часа назад, Stan Marsh сказал:

А вот такая картинка от Кацнельсона отобьёт охоту у любого:

Уж не знаю с чего он её рисовал, но ни железные, ни медные, ни графит разных годов и заводов по ней никак не бьётся, а вот с ВАХ из ВестникАРА очень даже.

Алекс Proficient

Алекс

Posted
Posted
8 минут назад, ТимВал сказал:

Ну вот имеем мы 6Н7С и 6Н1П.  и мю одинаковые и S и Ri, всё один в один, а звучание и спектр разные. Это как едрёна мать нам прикажешь понимать

Это ведь шутка, иначе клиника...

CHEL_EV Proficient

CHEL_EV

Posted
Posted
17 минут назад, ТимВал сказал:

Ну вот имеем мы 6Н7С и 6Н1П.  и мю одинаковые и S и Ri, всё один в один, а звучание и спектр разные. Это как едрёна мать нам прикажешь понимать? :smile-03:

С разными S, при одинаковом мю, согласен. 6н2п и 6ф12п по S  весьма разные. И линейность у 6ф12п гораздо выше.

Да не, не корректное сравнение, 6Н7С имеет внутреннее каждого триода 22К в сравнении с 6Н1П, всего 8.5-9К.

Да и 6Н1П не может быть как семёрка, и правой и "левой".  И в предварительном отыгрывать, и иметь мощный выход в классе "B"

CHEL_EV Proficient

CHEL_EV

Posted
Posted

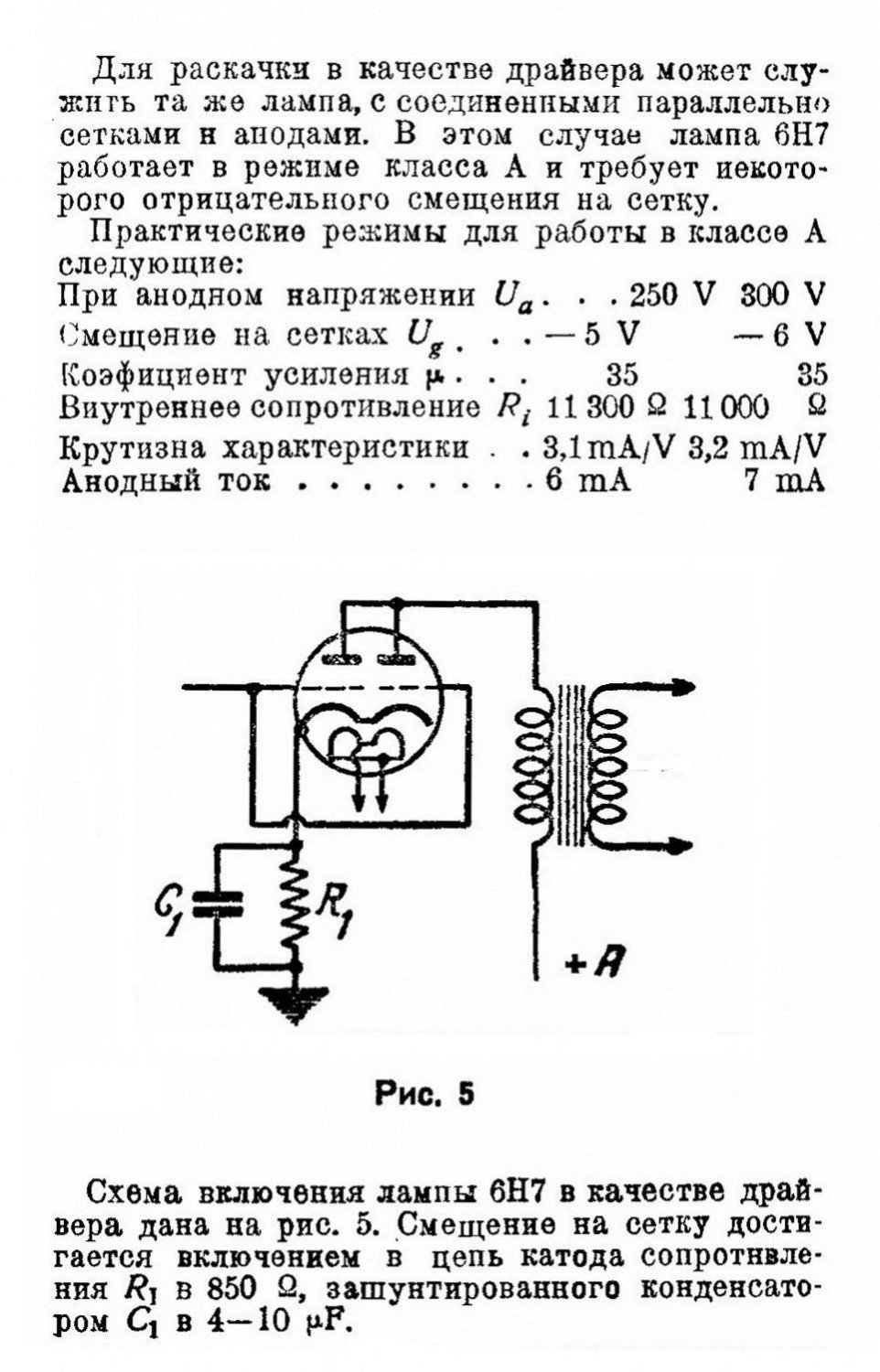

И порекомендуйте какая должна быть минимальная индуктивность трансформатора для 6Н7С с Ктр 2:1 или 3:1 Половинки в параллель. К примеру для той же ГИ-3?

6Н7_2 (1).jpg

ТимВал Local

ТимВал

Posted
Posted
24 минуты назад, CHEL_EV сказал:

Да не, не корректное сравнение, 6Н7С имеет внутреннее каждого триода 22К в сравнении с 6Н1П, всего 8.5-9К.

В справочнике Ri 6н1п указано 11 килоом, а 6н7с только с сдвоенными триодами, те же 11 килоом.  Видимо использовать один триод нет смысла, второй куда? Катод один на двоих. :smile-03:

CHEL_EV Proficient

CHEL_EV

Posted
Posted
4 минуты назад, ТимВал сказал:

В справочнике Ri 6н1п указано 11 килоом, а 6н7с только с сдвоенными триодами, те же 11 килоом.  Видимо использовать один триод нет смысла, второй куда? Катод один на на двоих. :smile-03:

Второй анод я на землю садил.

Мне с одним триодом звук больше нравится. Входная ёмкость имеет значение. Да и разброс половинок у 6Н7С большой. Что не скажешь про 6N7

ТимВал Local

ТимВал

Posted
Posted

Если смотреть на ВАХ, в справочнике, то  получается мю=40, Ri=16К, а S=2,5.  Это для одинарного триода 6Н7С.

Я так понимаю что ВАХ нарисована для одинарного...

Тогда да, это никак не 6н1п. :smile-59:

CHEL_EV Proficient

CHEL_EV

Posted
Posted
7 часов назад, ТимВал сказал:

Если смотреть на ВАХ, в справочнике, то  получается мю=40, Ri=16К, а S=2,5.  Это для одинарного триода 6Н7С.

Я так понимаю что ВАХ нарисована для одинарного...

Тогда да, это никак не 6н1п. :smile-59:

Надо ждать когода появиться время у Климентия, и он снимает точные ВАХ во всех режимах для 6Н7С. И тогда у нас будут точные данные по этой изменчивой даме

BAA Master

BAA

Posted
Posted
37 minutes ago, CHEL_EV said:

Надо ждать когда появится время у Климентия, и он снимет точные ВАХ во всех режимах для 6Н7С

А вот тут соглашусь со Святославом. Ничего "нового" не даст.

Константин Proficient

Константин

Posted
Posted
10 часов назад, ТимВал сказал:

и мю одинаковые и S и Ri, всё один в один, а звучание и спектр разные.

И такое встречается. Если эта самая S достигается за счет большей площади катода и мощности подогревателя, то "для нас:" это хорошо. А если за счет плотно навитой сетки, то "для нас" это плохо. Даже если сетка позолоченная.

Климентий Local

Климентий

Posted
Posted
23 часа назад, Stan Marsh сказал:

Речь не об использовании 6С19П "без смещения", речь о том, что нет нормальных ВАХов, доходящих до нуля на сетке.

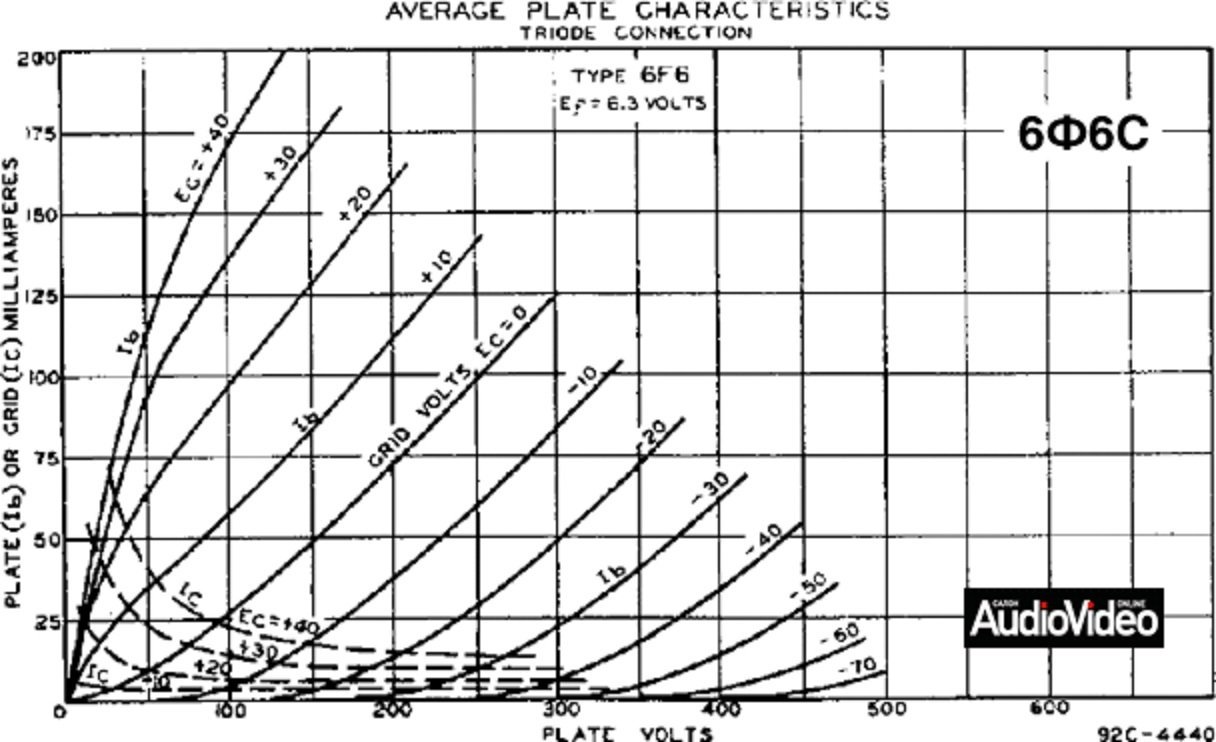

Вот где ноль? Тут, например:

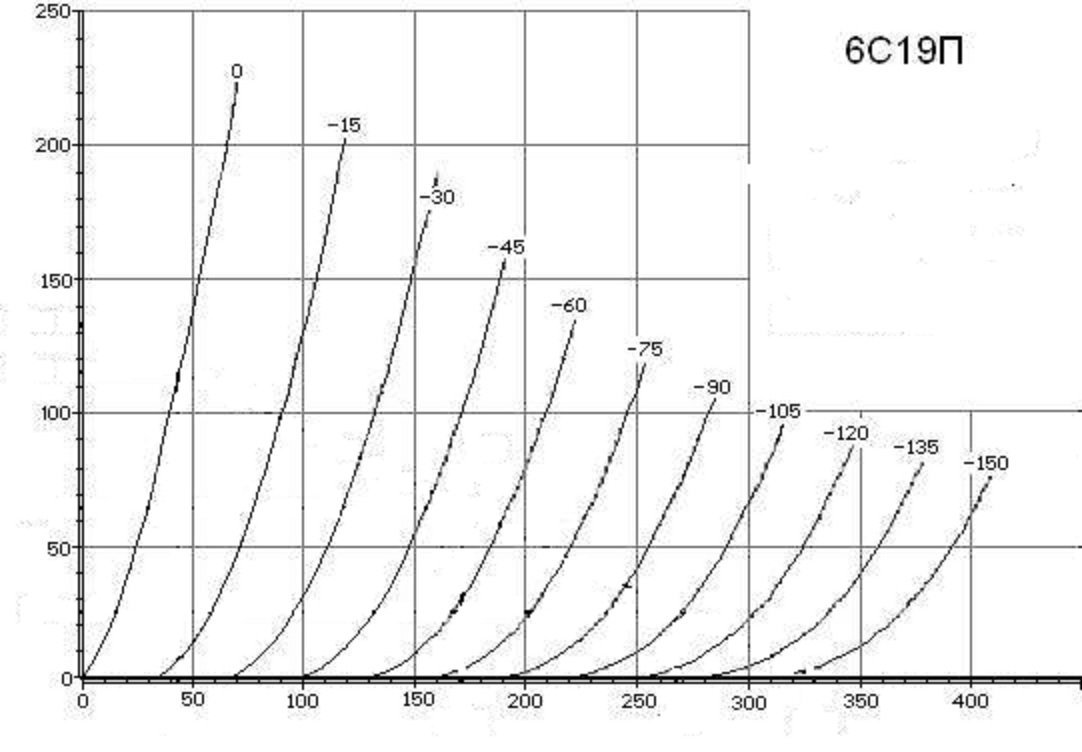

А вот такая картинка от Кацнельсона отобьёт охоту у любого:




У меня 270шт лам 6с19п отмерено ... Могу выложить если нужно... Выборку сделать ...

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
4 минуты назад, Климентий сказал:

У меня 270шт лам 6с19п отмерено ... Могу выложить если нужно... Выборку сделать ...

Конечно!

Aleksey_kul Proficient

Aleksey_kul

Posted
Posted

Очередная попытка общими усилиями создать идеальную схему СЕ на ГМ-70 окончилась практически ничем. Жаль! :smile-54:

Константин Proficient

Константин

Posted
Posted
42 минуты назад, Aleksey_kul сказал:

Очередная попытка общими усилиями создать идеальную схему СЕ на ГМ-70 окончилась практически ничем. Жаль! :smile-54:

Идеальная, это как? Если просто в классе А, здесь масса вариантов. Я бы сделал двойное питание и драйвер ГИ-3. Только смысла в этом немного, ту же мощность/параметры/звук можно реализовать более простыми и гуманными методами. Если забираться выше нуля на сетке ГМ-70, так есть Онгаку, куда уж идеальней? Без КП тут никак...

  • Like (+1) 1
Кружка Local

Кружка

Posted
Posted
23 минуты назад, Константин сказал:

Если забираться выше нуля на сетке ГМ-70, так есть Онгаку, куда уж идеальней?

Зачем их сравнивать? ГМ-70 и 211 - лампы абсолютно разные по комплексу задач требующих решения.
