Сергей Б Local

Сергей Б

Posted
Posted

Дык она и при 12 вольтах играет, в комнате слышно. Я ориентируюсь по покупаемости усилителя, например 6С4С с анодным напряжением 360 вольт и сопротивлением нагрузки 10 ком и индуктивностью в 70-100 генри, покупается сразу, после первого прослушивания, а с параметрами с рекомендованными ВАХами может год простоять, и с десяток раз прослушанным, я о 250 вольтах и 3,5 килоомах. В АРА даже статья была - жарьте ваши триоды.

  • Like (+1) 2
  • Replies 1.3k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Фломастер
Фломастер

Как я уже где то ранее писал, мной ведется работа по созданию удобного в обслуживании, универсального корпуса для лампового усилителя, позволяющего просто и без ущерба для внешнего вида изменять схемо

Aleksey_kul
Aleksey_kul

Мои приставания по поводу оптимальной схемы преда для ГМ-70 дали результат - перепаял пред по рекомендациям камрада Константина, за что ему огромное спасибо! Возможно, кому-то будет полезно, схема и и

Фломастер
Фломастер

Сложность и качество исполнения меня не особо пугают, вот точность расчетов для меня проблема... Материалы запланированы, скажем типовые, отечественные. Межкаскадник - из двух Ш кинотеатрального, выхо

Posted Images

Stan Marsh Mentor

Stan Marsh

Posted
Posted

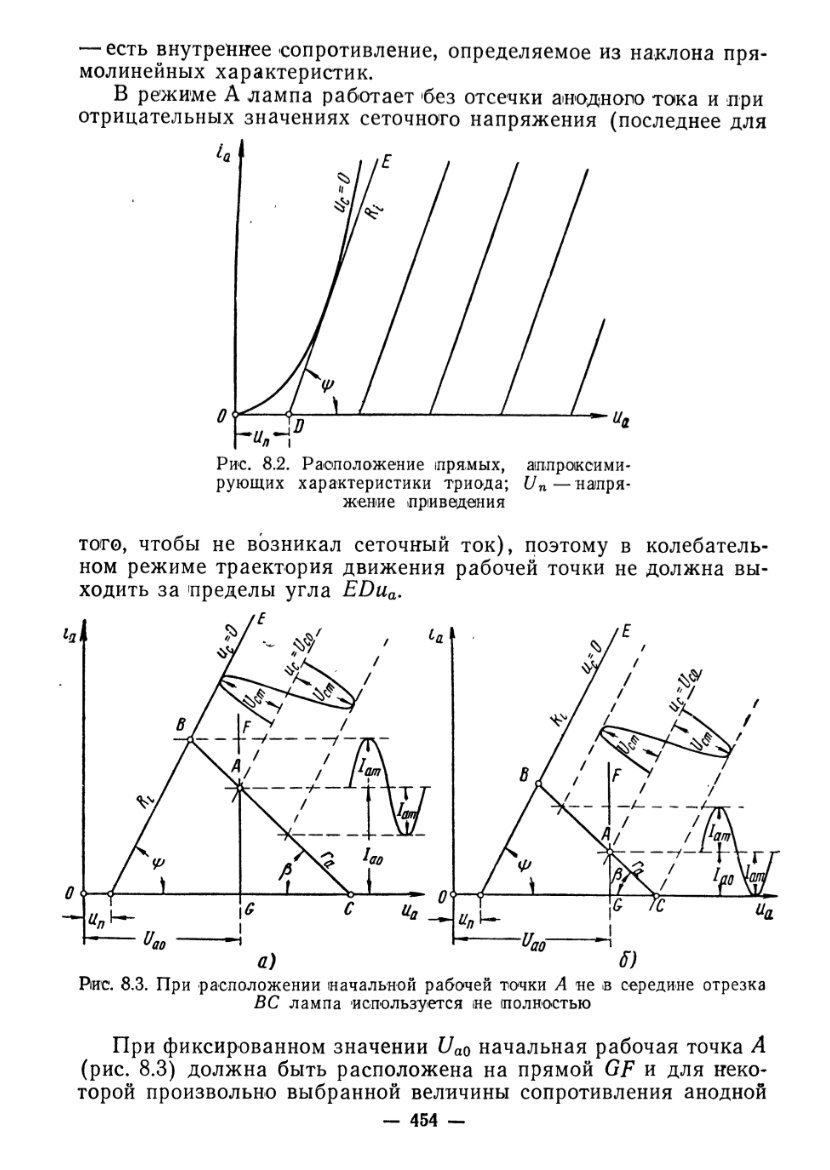

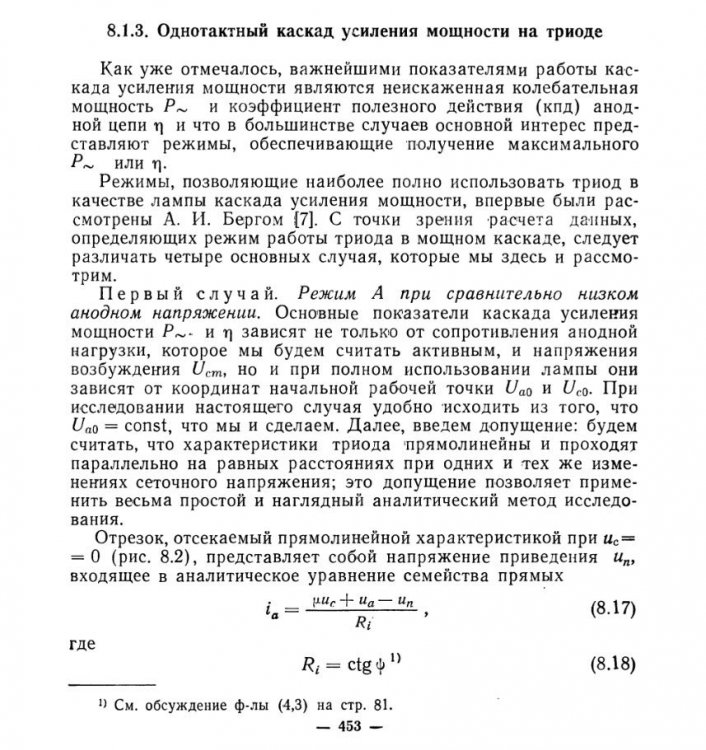

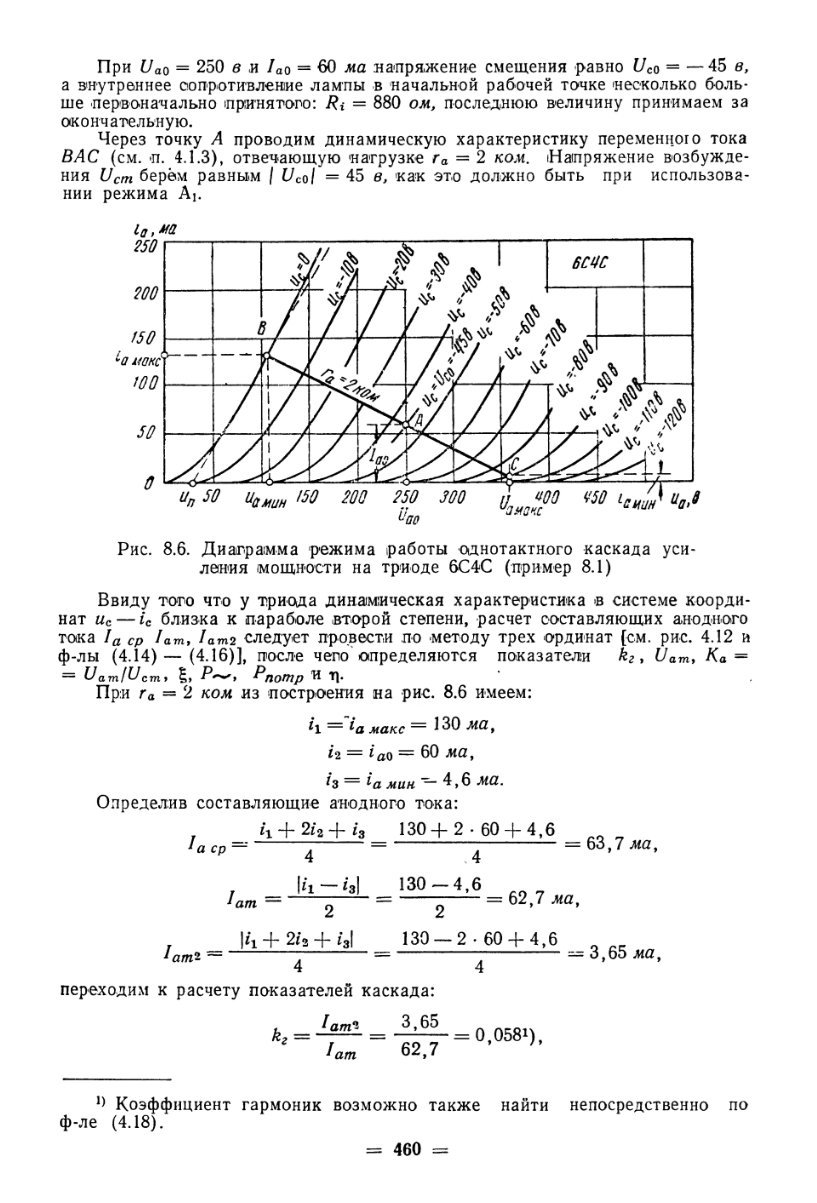

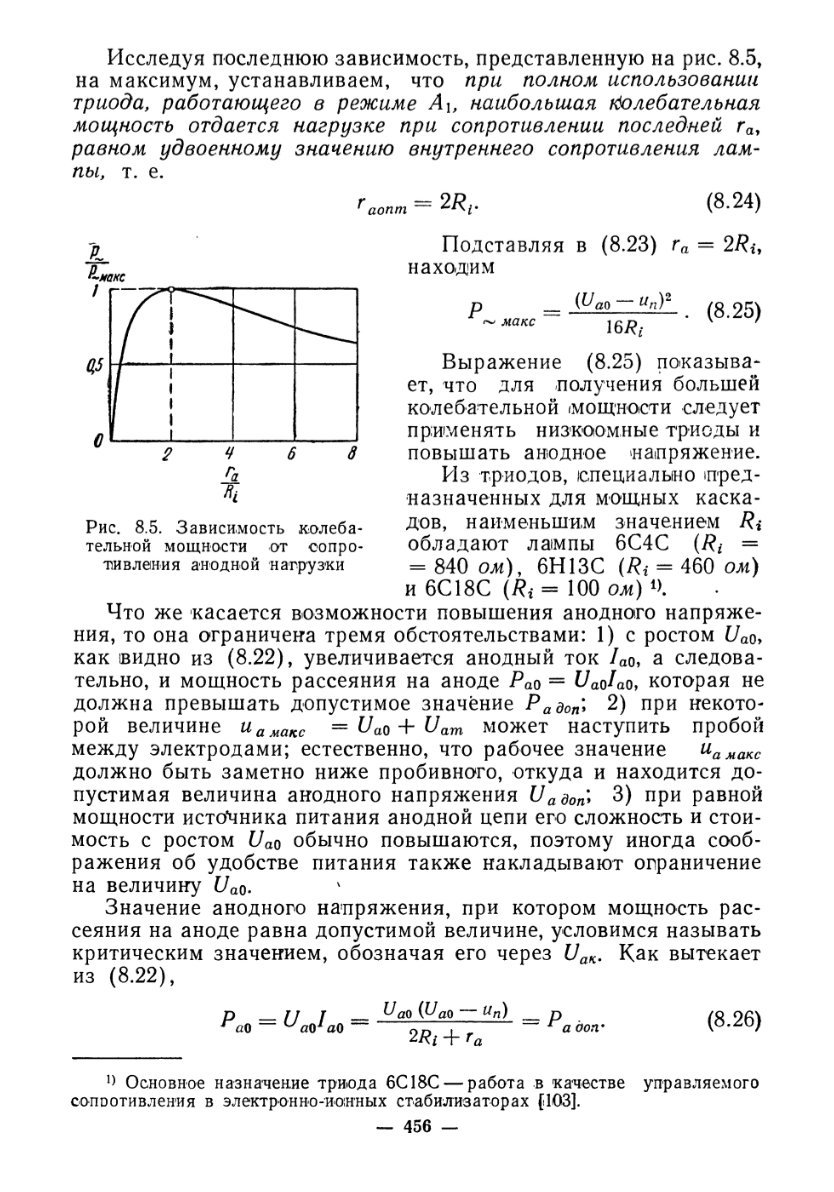

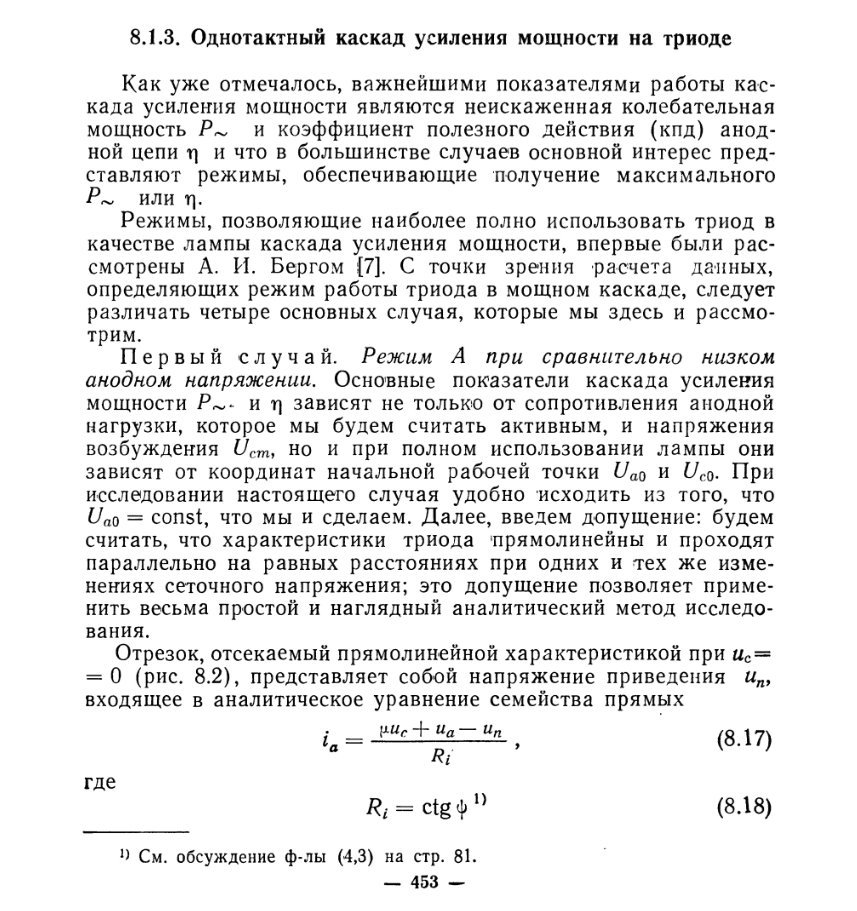

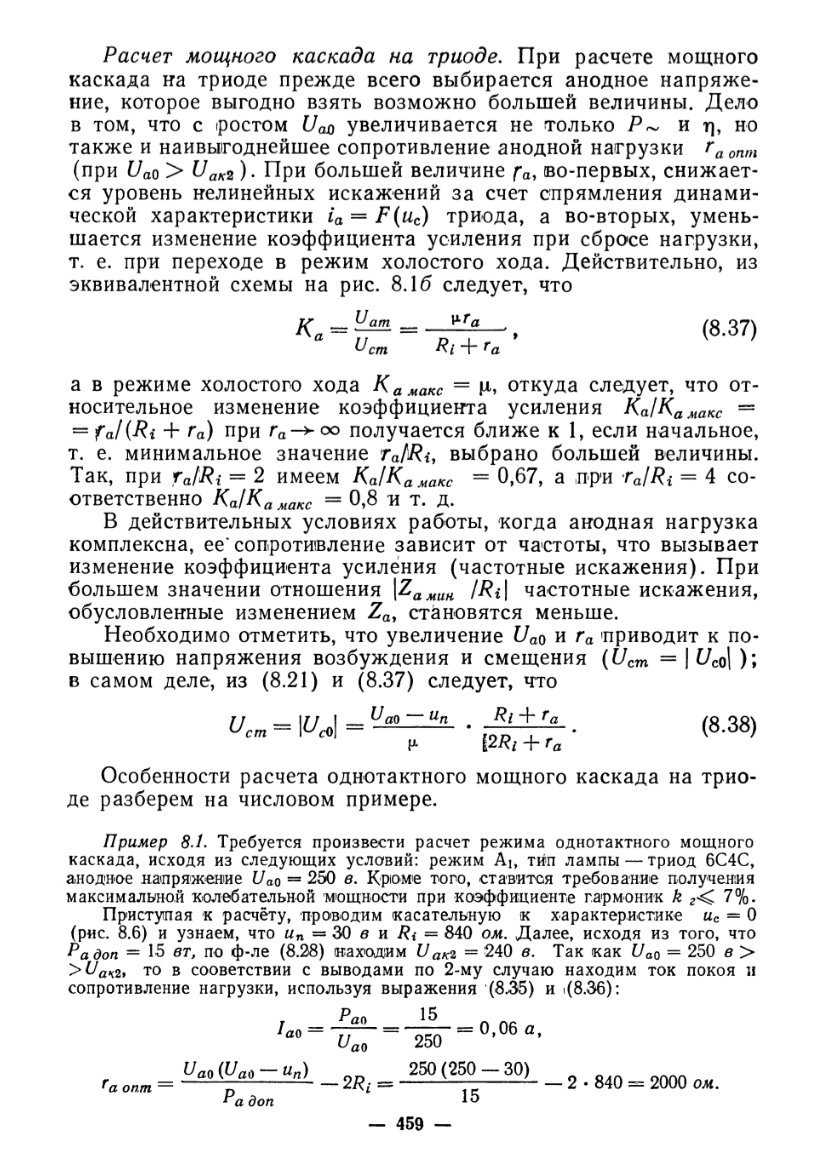

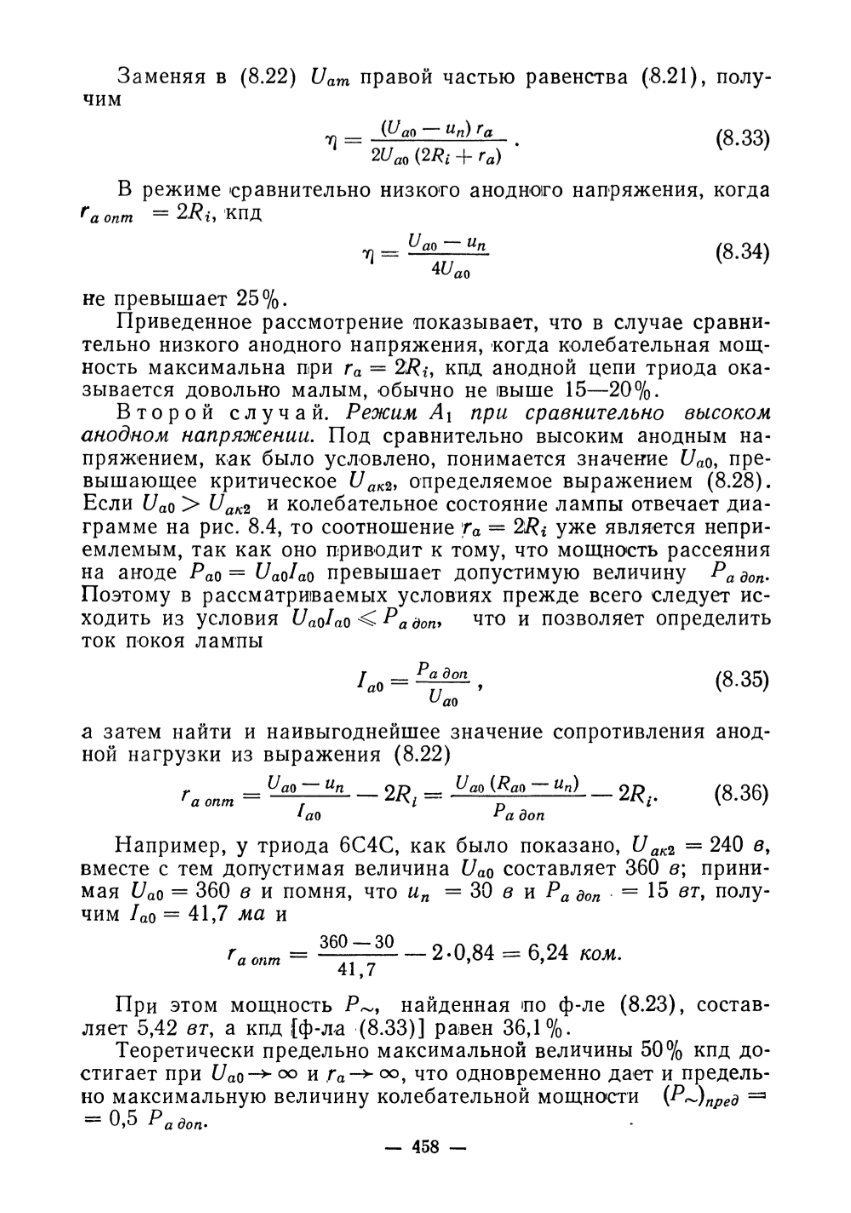

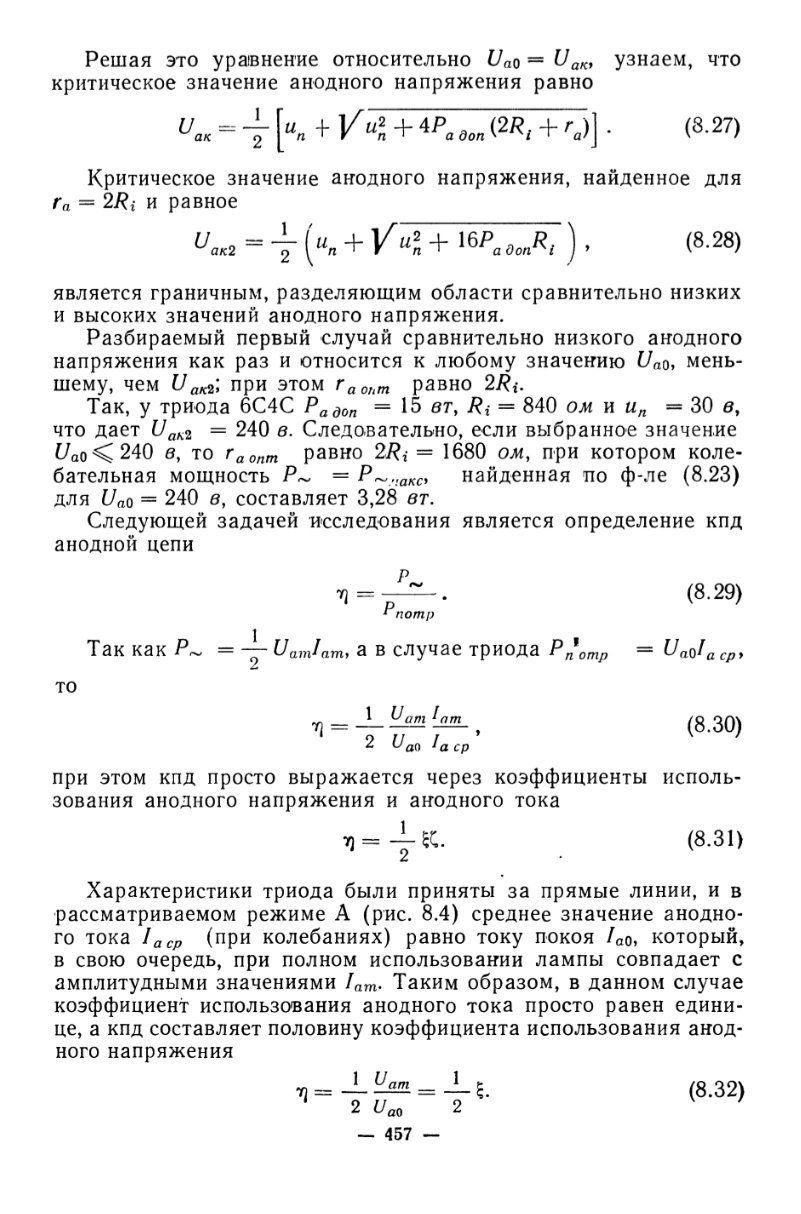

Ну и раз уж выше речь шла про выбор анодного напряжения, то совершенно очевидно, что его надо задирать под предел. Минусом является повышение напряжения раскачки, но в остальном одни плюсы.




CHEL_EV Proficient

CHEL_EV

Posted
Posted
12 часов назад, ТимВал сказал:

Да, эта связка работает очень хорошо. Кг в районе 1%.  Для такой амплитуды это просто супер.


Чуйка будет примерно 0,6в.   Переусиление.

Жаль у меня нет в наличии ни той ни другой.  Редкие лампы очень.

Валерий приветствую.

Было бы желание. Здесь 6Н12С можно купить за 4тр за штуку. А ГИ-3 можно купить у Максима. Если у него нет, то я Вам парочку подберу, договоримся. Хотя я не спешу с ними расставаться.

Чтобы не тратить много денег на 6Н12С, рискну предложить такую связку 6N7 +ГИ-3 нагруженную на трансформатор 2:1

Звуку точно не поплохеет. Я конечно не слышал 6Н12С с чернёными анодами, но вот с серыми анодами 6Н12С звучали хуже чем семёрка.

Да и 6Н7С тоже любит большие напряжения.

Я в курсе что я всех уже достал с этой семёркой. Но я выслушивал лампы и 6Н8С, 6С2С, 6С5С, и они слились в сравнении с 6N7. У 6N7 реально сцена шире, на порядок.

BAA Master

BAA

Posted
Posted
39 minutes ago, Stan Marsh said:

совершенно очевидно, что его надо задирать под предел

С точки зрения усилителя мощности?
А в малосигнальном соответственно динамическая нагрузка а-ля "источник тока"?

Алекс Proficient

Алекс

Posted
Posted
13 минут назад, CHEL_EV сказал:

Чтобы не тратить много денег на 6Н12С, рискну предложить такую связку 6N7 +ГИ-3 нагруженную на трансформатор 2:1

тут проблема где взять 120 вольт на раскачку ГМки, видимо 240 найти будет проще...

Васянин Сергей Local

Васянин Сергей

Posted
Posted
51 минуту назад, CHEL_EV сказал:

Чтобы не тратить много денег на 6Н12С, рискну предложить такую связку 6N7 +ГИ-3 нагруженную на трансформатор 2:1

При таком сочетании будет излишнее усиление и транс здесь не поможет. У ГИ-3 смещение при напряжении на аноде 400-450В будет около 12В,  тут в первом каскаде нужна лампочка с усилением 10-15.

CHEL_EV Proficient

CHEL_EV

Posted
Posted
1 минуту назад, Васянин Сергей сказал:

При таком сочетании будет излишнее усиление и транс здесь не поможет. У ГИ-3 смещение при напряжении на аноде 400-450В будет около 12В,  тут в первом каскаде нужна лампочка с усилением 10-15.

Коэффициентом трансформации можно зарегулировать этот момент.

Васянин Сергей Local

Васянин Сергей

Posted
Posted
1 час назад, CHEL_EV сказал:

Коэффициентом трансформации можно зарегулировать этот момент.

Конечно можно, но усиление первого каскада ограничивается напряжением смещения ГИ-3.

ТимВал Local

ТимВал

Posted
Posted
1 час назад, Васянин Сергей сказал:

тут в первом каскаде нужна лампочка с усилением 10-15.

С таким усилением только сверхминиатурные лампочки бывают. Типа 6С37Б и т.п. таких даже не видел вживую.

Ну или те что с мю=20 загонять в очень косой режим, чего не хочется.

ТимВал Local

ТимВал

Posted
Posted

Пройдя третий раз по кругу, уперся в ту же схему с 6С19П вторым каскадом.  Первым триодом что нибудь с мю=30...35, а вторым достаточно линейный 6С19П с мю=3.  И будут искомые 100в. амплитуды с Кг в районе 1%

Ну нету другой альтернативы 6с19п. :smile-61:

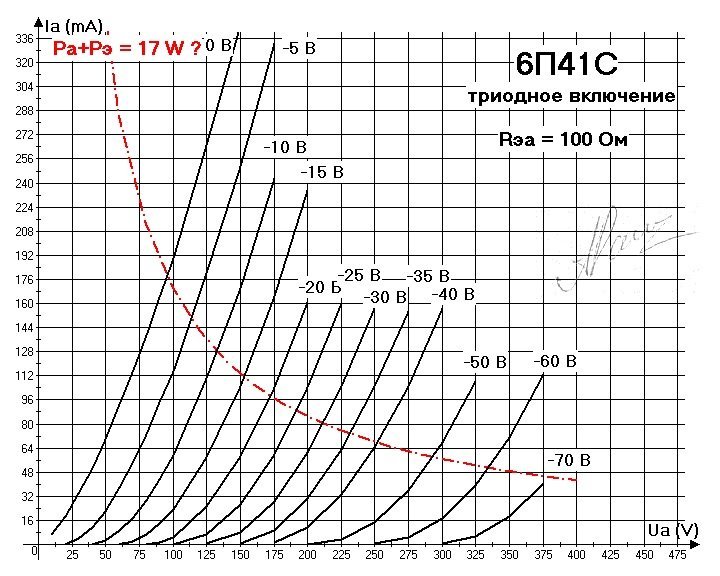

Это если чисто на триодах. Если пентод в триоде, то можно рассмотреть 6П41С, с мю=5  Тогда первым триодом можно что то с мю=20. Та же 6С2С к примеру или 6Н8С.

Очень "народно" и бюджетненько. :smile-59:

6П41С в триоде достаточно линейна в отличии от всяких 6П3С или тем более 6П6С.


При Еа =450...500в., нагрузочная прямая ляжет очень красиво.



Константин Proficient

Константин

Posted
Posted
29 минут назад, ТимВал сказал:

  И будут искомые 100в. амплитуды с Кг в районе 1%

Ближе к 5% на этой амплитуде. 19я неудачный драйвер в данном случае. 6ф6с в триоде с питающим вольт 300 выглядит на порядок интересней.

ТимВал Local

ТимВал

Posted
Posted

Уже показавал ВАХ на 6П6С, 6Ф6С такая же. Она кривая как турецкая сабля. :smile-59:

Чем больше мю, тем ниже будет линейность.  6ф6с мю=6,5 у 6п3с мю=9

То что они обе "намоленные" это да.   Цены заломили, мамамия...

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Я бы рекомендовал меньше смотреть на картинки ВАХов, кривизна этих картинок часто зависит от квалификации художника. Особенно триодные самопальные от современных художников. Авангардисты, что с них взять!

И 19-ая лампочка тоже не предел мечт. Кстати, с нулём на сетке настоящих картинок на неё вообще нет. Надо Климентия попросить снять, он дока в этом деле.

  • Like (+1) 1
Ollleg Mentor

Ollleg

Posted
Posted
53 минуты назад, Stan Marsh сказал:

Особенно триодные самопальные от современных художников. Авангардисты, что с них взять!

Скорее дело в ином - человек берёт имеющийся у него экземпляр и снимает с него ВАХи, затем их публикует...

Помнится, ещё в 90х снимал ВАХи с 6с4с от Светланы, приобретены были в разных местах, в том числе на Митьке у разных продаванов - так вот эти ВАХи отличались глобально друг от друга, особо на тех лампах, что без отк и продавались всем известным продаваном на Митьке (были даже без "титулов", лысые) , вот от него почти всё улетело в "корзину", отстой и шлак, но "халявно" по цене!

Ну а современные художники не заморачиваются, что есть под рукой - то и снял и потом выдал всем- считайте , вот вам всем.:smile-36:

Stan Marsh Mentor

Stan Marsh

Posted
Posted
15 минут назад, Ollleg сказал:

известным продаваном

Он даже в докфильме снялся, по госканалу "Культура" показывали, куда там, знаменитость!:smile-03: Да и сами по себе ВАХи не особо информативны, надо нагрузку рисовать, а она не всегда прямая. И опять же, кто отличит два процента искажений от одного? Только сверхпереверхлинейщики.:smile-03:

Константин Proficient

Константин

Posted
Posted
2 часа назад, ТимВал сказал:

Уже показавал ВАХ на 6П6С, 6Ф6С такая же. Она кривая как турецкая сабля. :smile-59:

Чем больше мю, тем ниже будет линейность.  6ф6с мю=6,5 у 6п3с мю=9

То что они обе "намоленные" это да.   Цены заломили, мамамия...

Мю триода ни коим образом не кореллируется с итоговым КГ. Та же 6н7с при мю 35 даст фору всему ламповому справочнику. А вот крутизна характеристики весьма влияет и на линейность и, что важней, на спектр искажений. Насчет намоленности, 6с19п лет 20 назад молили-молили, но, походу, недомолили;)

  • Like (+1) 1
Константин Proficient

Константин

Posted
Posted
1 час назад, Stan Marsh сказал:

Кстати, с нулём на сетке настоящих картинок на неё вообще нет.

Даже если теоретически допустить, что с 0 на сетке 19я не уйдет в саморазогрев, чем драйвить сетку будем? При такой крутизне ток сетки будет практичнски равен току катода.

Stan Marsh Mentor

Stan Marsh

Posted
Posted

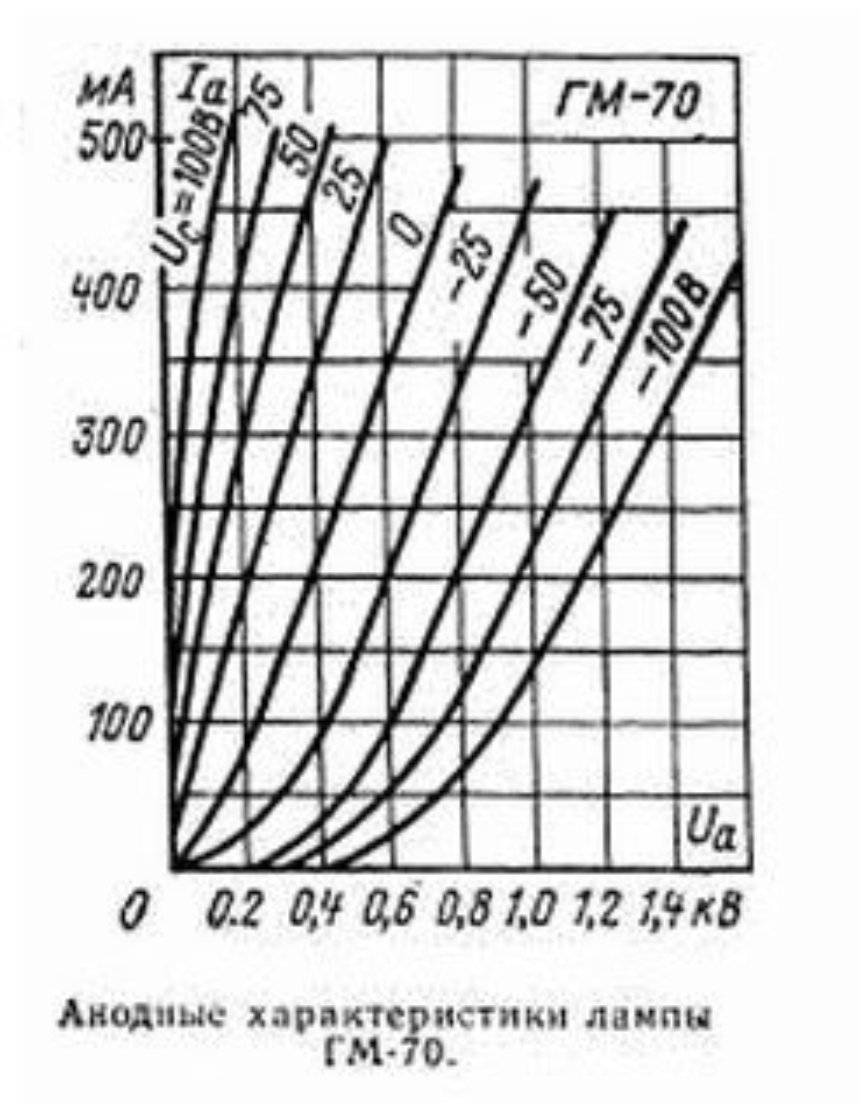

Речь не об использовании 6С19П "без смещения", речь о том, что нет нормальных ВАХов, доходящих до нуля на сетке.

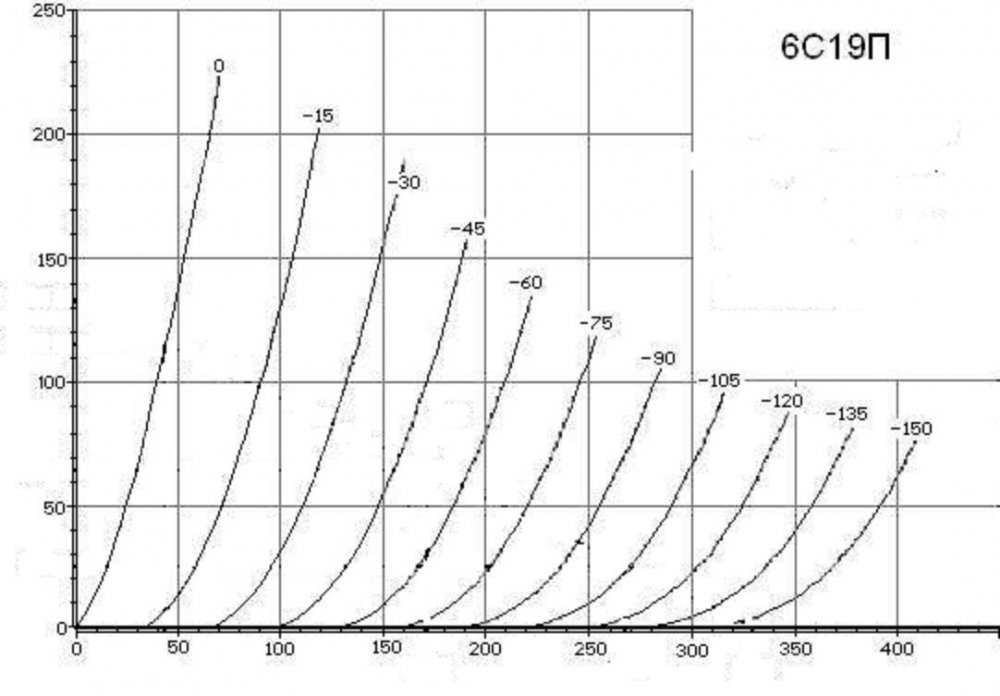

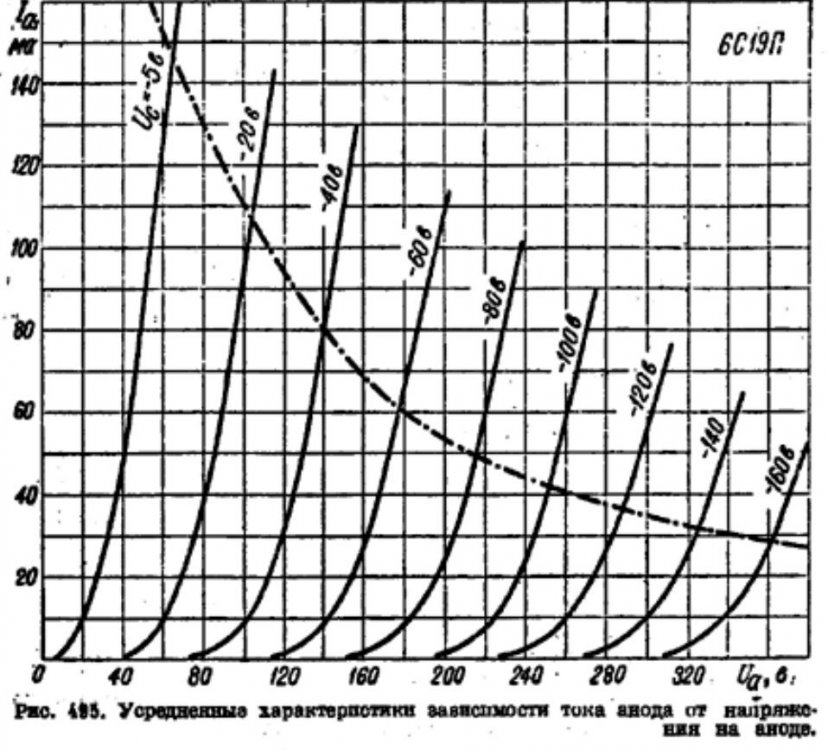

Вот где ноль? Тут, например:

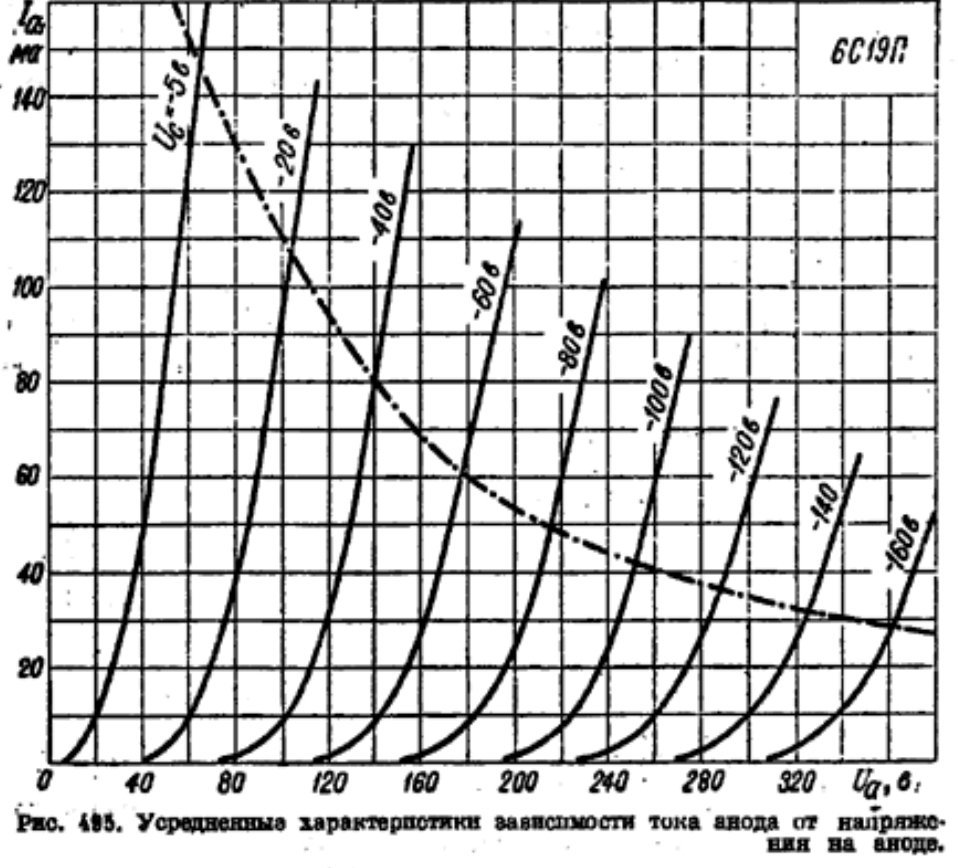

А вот такая картинка от Кацнельсона отобьёт охоту у любого:




Ollleg Mentor

Ollleg

Posted
Posted
1 час назад, Stan Marsh сказал:

Да и сами по себе ВАХи не особо информативны,

Приплыли. Как тогда усилитель вообще строить? :shock:
