Recommended Posts

Posted
1 час назад, Ollleg сказал:

Включайте усь. Подавайте 20 гц на вход  минут 20-30, потом расскажите нам, что увидели с выхода твз......Будет тоже интересно, уверяю.:smile-59:

Дыма не будет? 🤔

Posted
4 часа назад, Ollleg сказал:

Включайте усь. Подавайте 20 гц на вход  минут 20-30, потом расскажите нам, что увидели с выхода твз......Будет тоже интересно, уверяю.:smile-59:

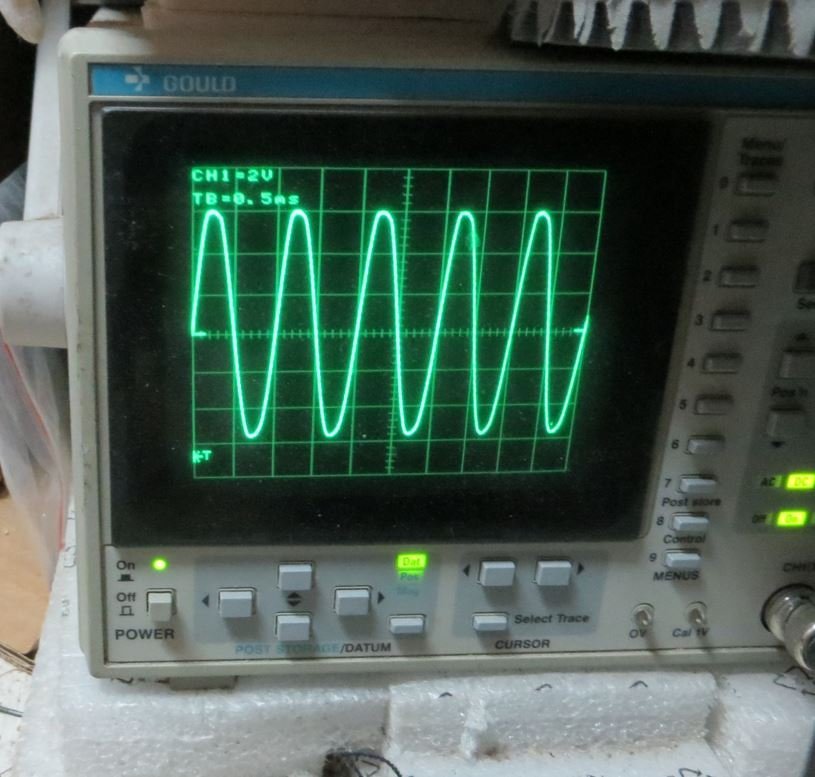

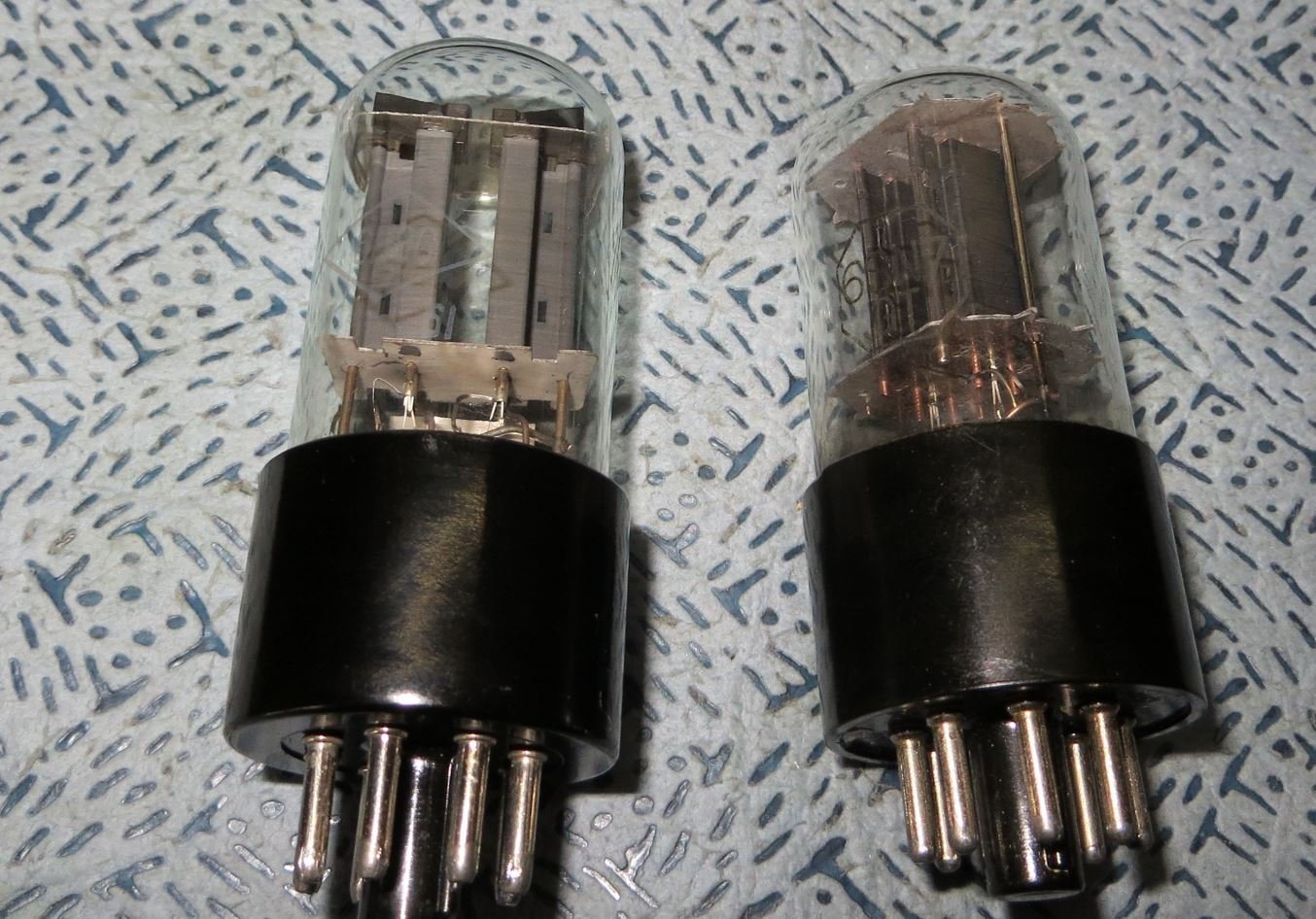

Может быть вы и правы...... действительно 20 Гц было на первых минутах холодного усилителя на малой амплитуде - может эти изломы синусоиды были просто не видны....

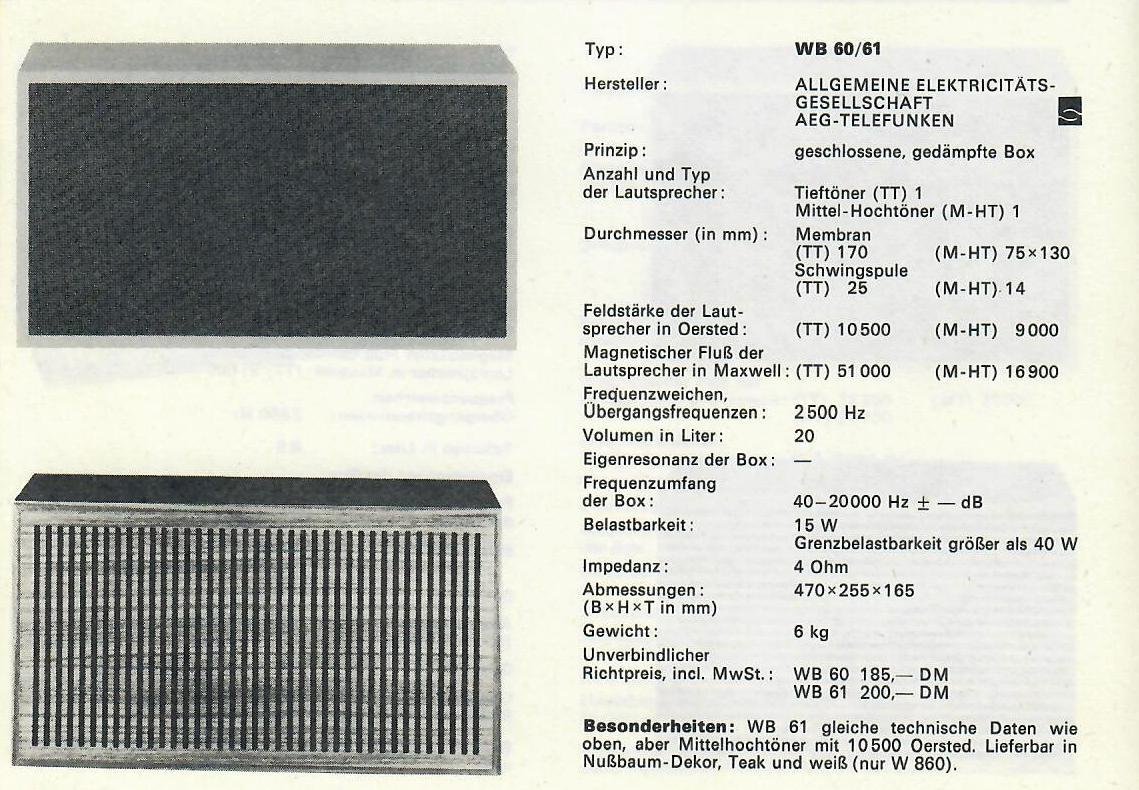

Я даже 1 минуту  не буду запускать - усилитель на 20 Гц - жалко тестовые колонки - рни на 40 Гц по нижней частоте рассчитаны.... И довольно древние - динамики просто порвутся....

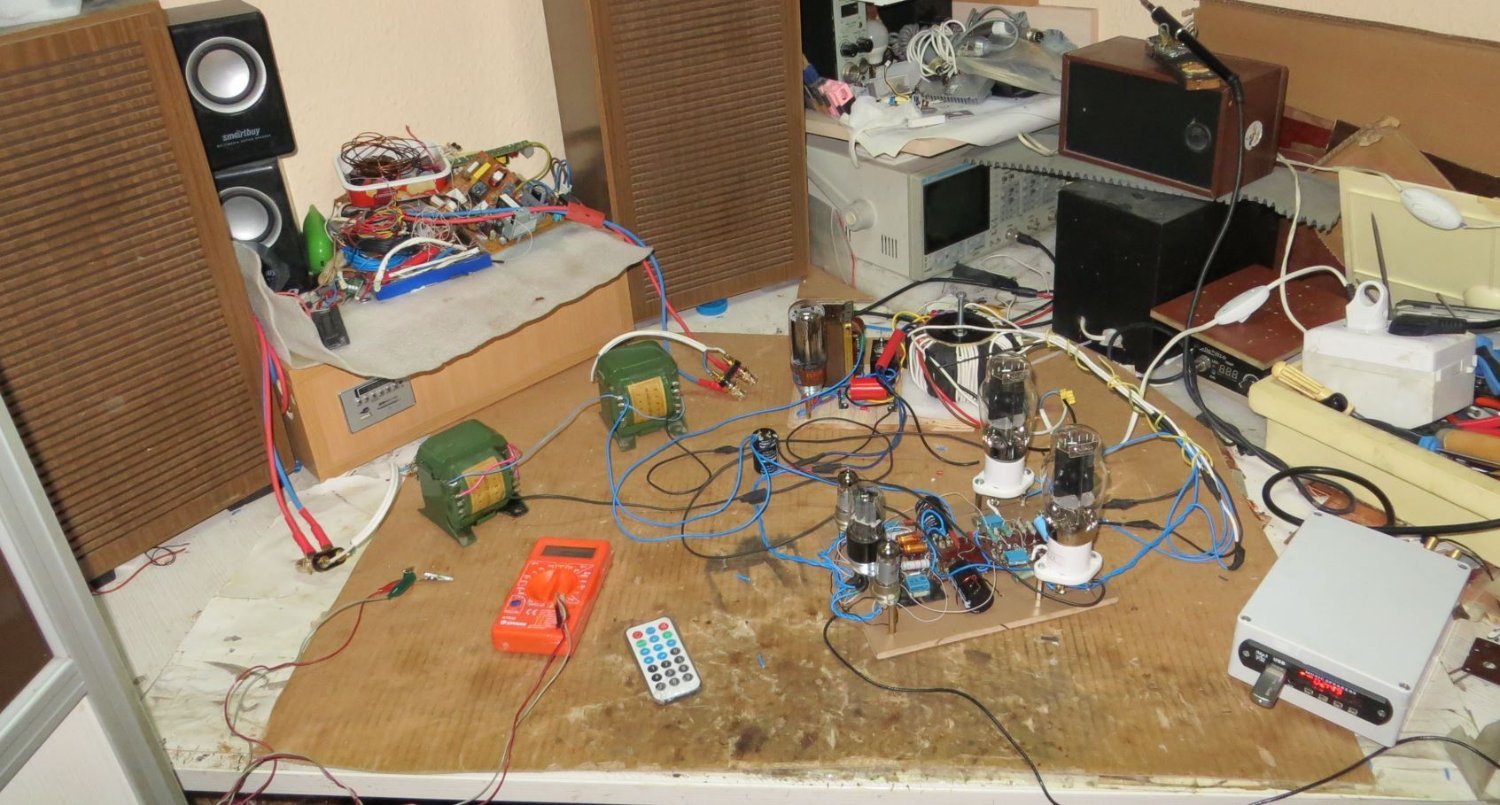

К тому же по режимам макет с прогревом ламп заметно по параметрам гуляет.... Да и перепаял я уже ту конфигурацию макета. Лампы не в режиме по анодному напряжению..... смысла нет ........ С другой стороны искажения на НЧ делают бас более рельефным - ......

Да и, какие то "жесткие вещи" я опасаюсь тестировать на довольно дорогих лампах...... эти лампы у меня без запаса- нет запаса на замену, если выйдут из строя...... и не за 100 рублей штука куплены.

Posted
On 6/27/2026 at 2:13 PM, Antur said:

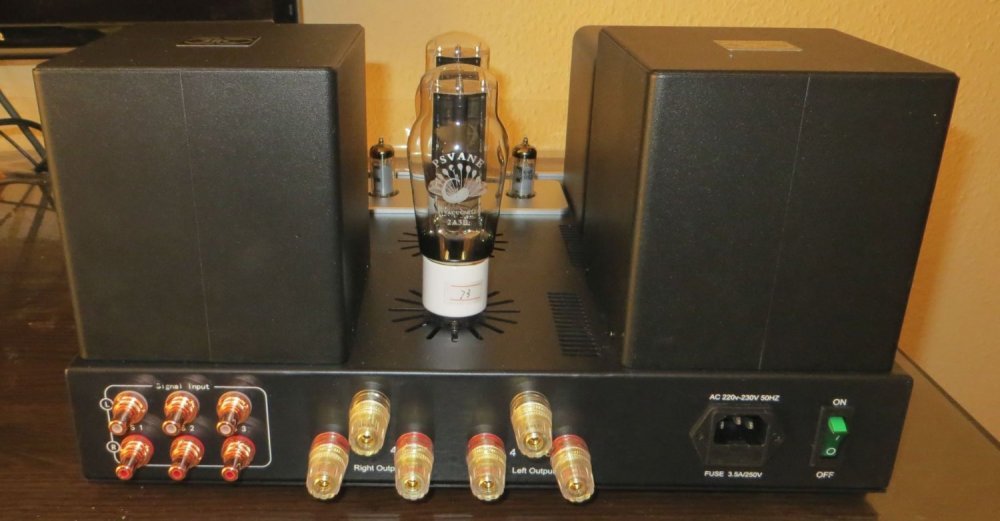

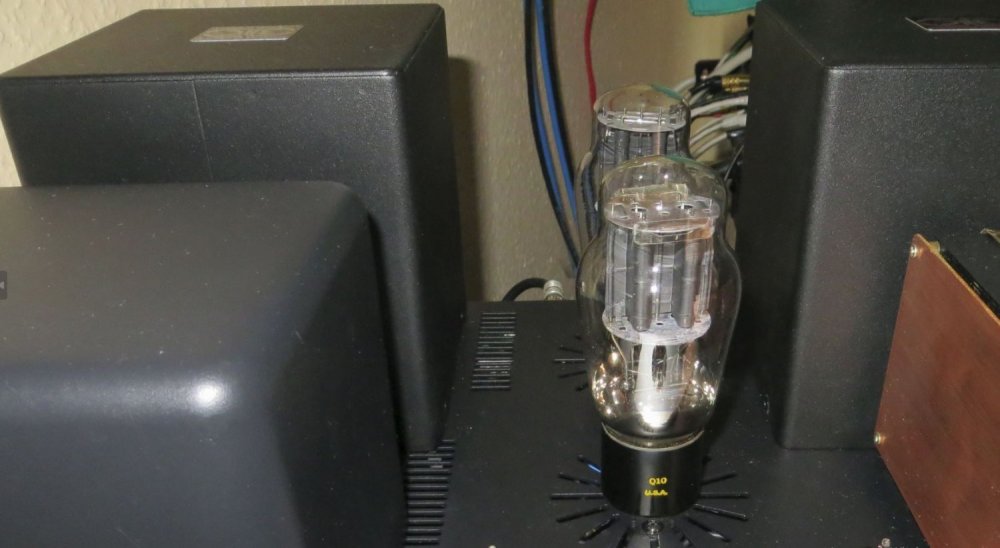

Я запускал свой усилитель на классических PSVANE 2A3 привезенных их Японии в 80-х годах

Любопытно.

Особенно если учесть, что компания была образована в 2011.

Posted
47 минут назад, labubu сказал:

Любопытно.

Особенно если учесть, что компания была образована в 2011.

Так сказал мне человек, который продал 😁 но лампы точно из страны восходящего солнца и явно древние, завтра найду в коробках, сфоткаю

Posted

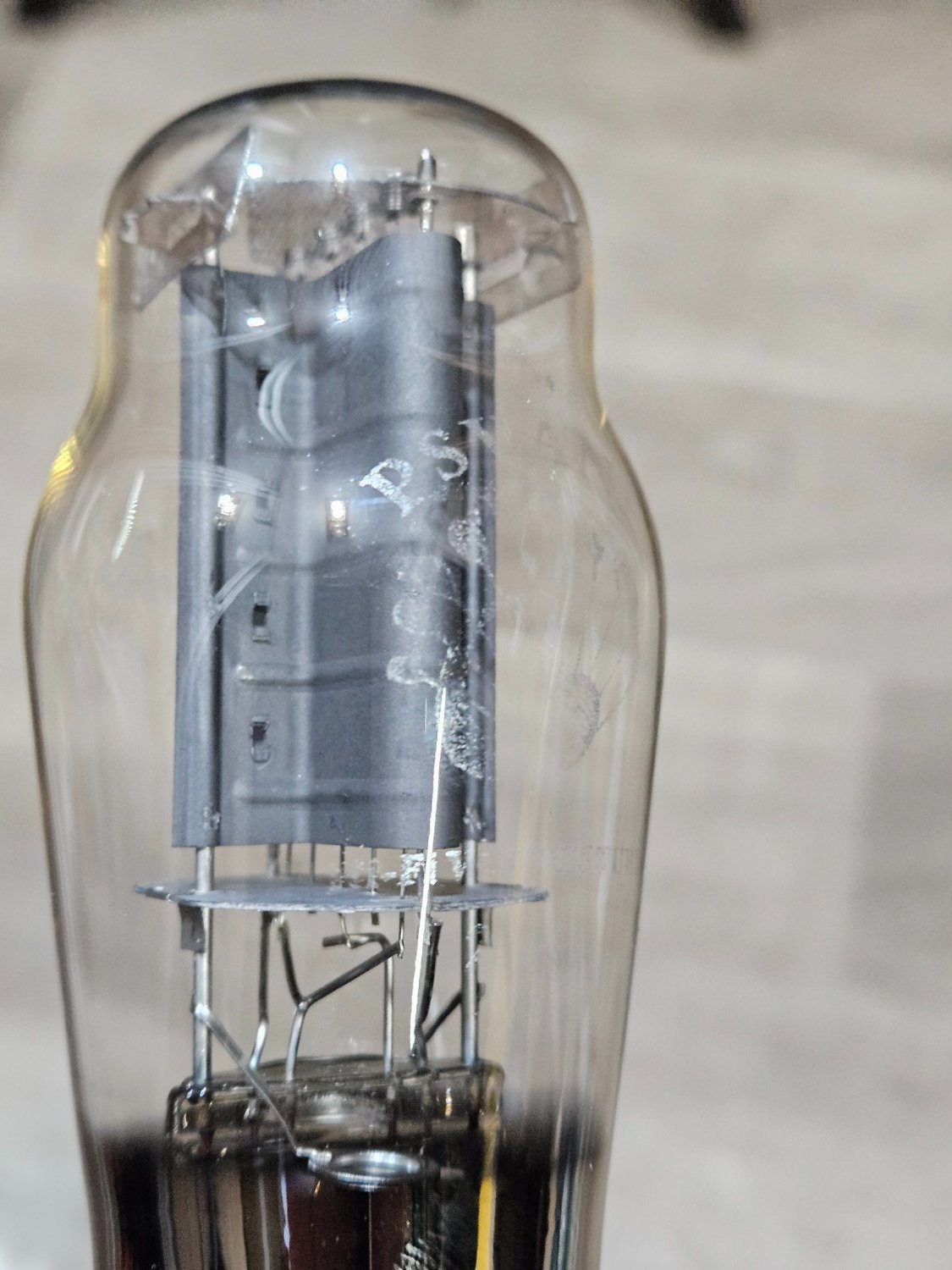

Спать пора...не удержался, погремел в шкафу






Были в замызганных коробках из картона черного цвета с логотипами производителя, выкинул...



Posted
1 час назад, Antur сказал:

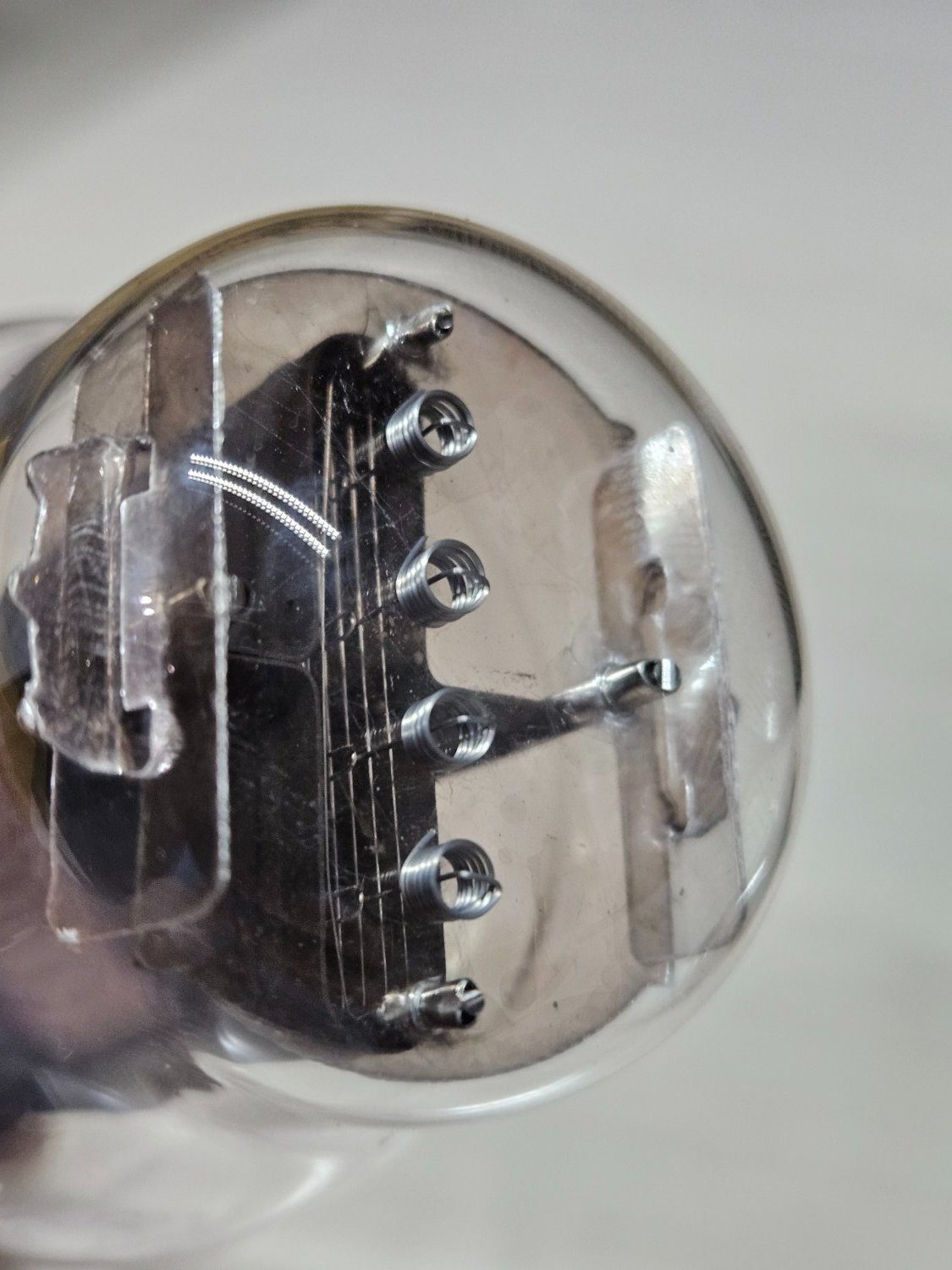

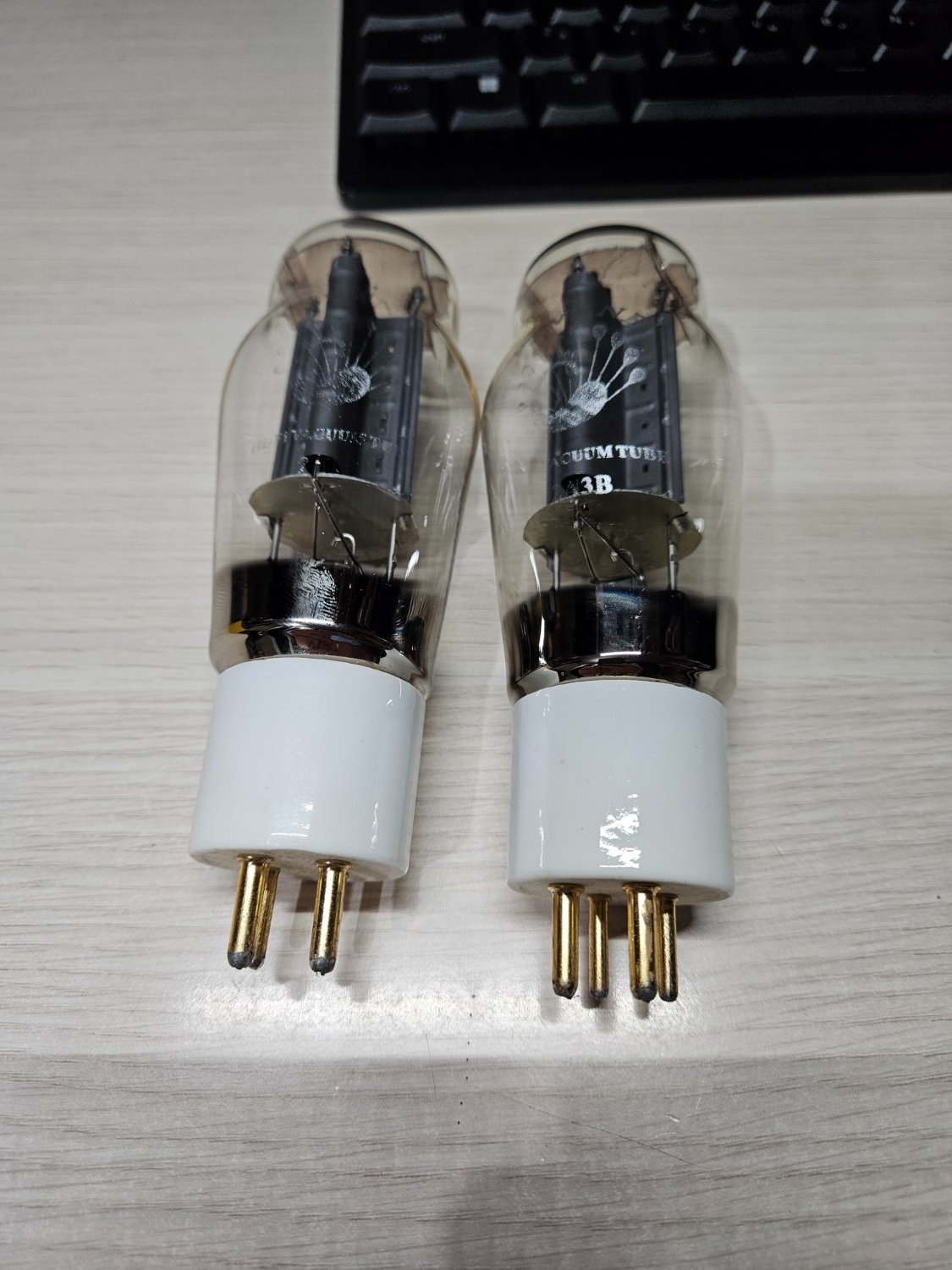

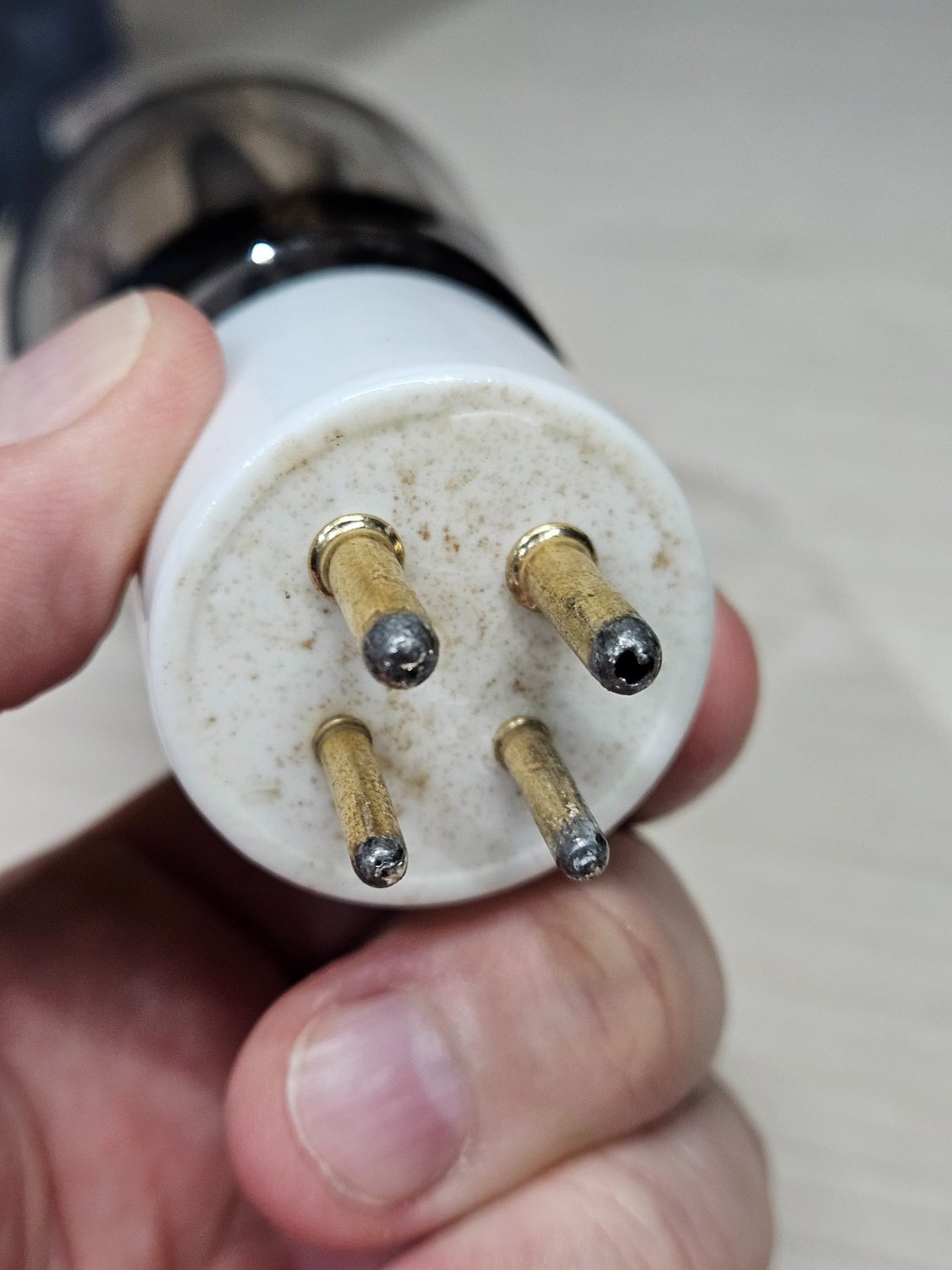

Спать пора...не удержался, погремел в шкафу






Были в замызганных коробках из картона черного цвета с логотипами производителя, выкинул...



В Японии 2а3 не делали.

Posted

Технический вопрос - что то быстро не нашел в паспортах параметр питание накала - все пишут постоянное или переменное напряжение 2,5 вольта, но не указывают пределы "+-". А сколько можно в "+"  и в " -". Намотал точно под нагрузкой 2,5 вольта переменки, но сейчас после 3-х дней прогрева стало 2,3 вольта..... Так как у меня намотка со средней точкой, то надо добавлять по два витка на каждый накал ламп..... С непрогретыми лампами было 2,7 вольта, а измерение без нагрузки 2,9 вольта........ Тогда отмотал по два витка и стало ровно по 2,5 вольта, но сейчас после прогрева накал под нагрузкой после часа работы 2,3 вольта. Накальный провод - 1,5 кв.мм.

Posted
8 часов назад, Константин сказал:

В Японии 2а3 не делали.

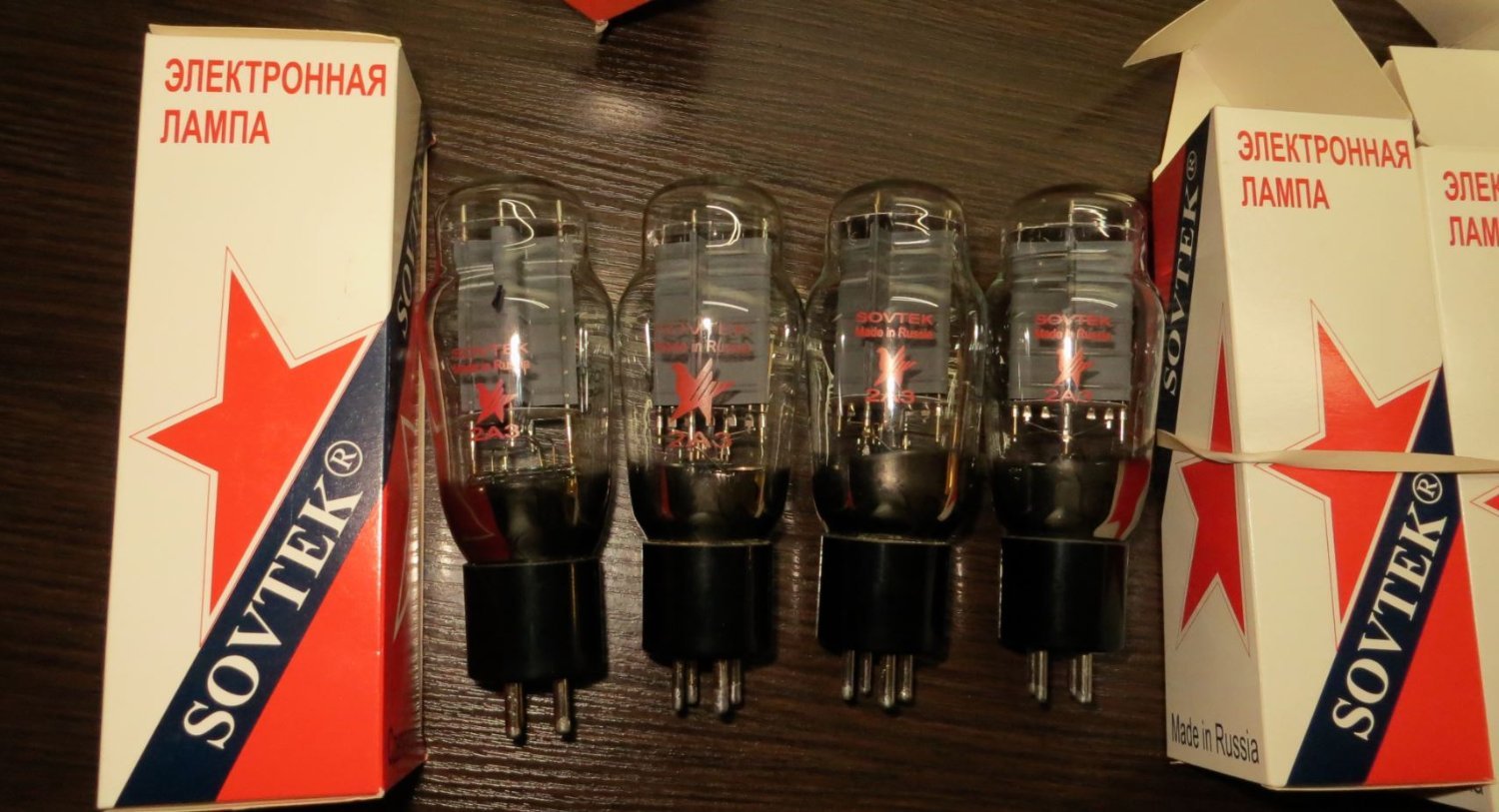

Несомненно! В России тоже не делают, а они есть 🤔

Posted
3 hours ago, lenivo said:

не указывают пределы "+-". А сколько можно в "+"  и в " -".

EH Gold:

eh gold.JPG

  • Like (+1) 1
Posted
13 hours ago, Antur said:

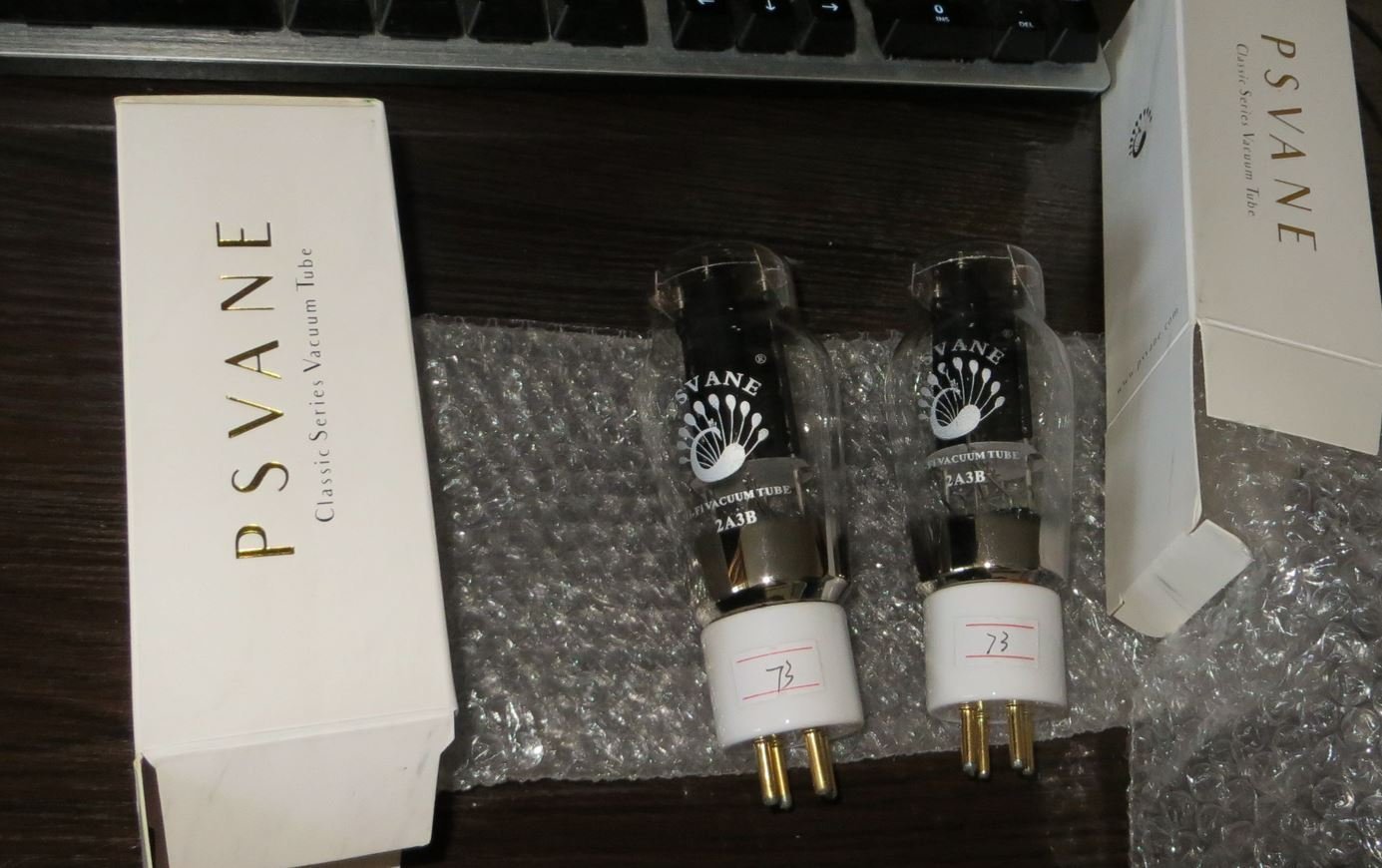

Были в замызганных коробках из картона черного цвета

На фото - наидешевейшие и наихушие из китайчатины. Скорее всего, просто перемаркированные Шугуанги 2A3B образца начала 90-х - с учетом скандала и дележа имущества при разводе в момент вычленения из компании.

  • Like (+1) 1
Posted

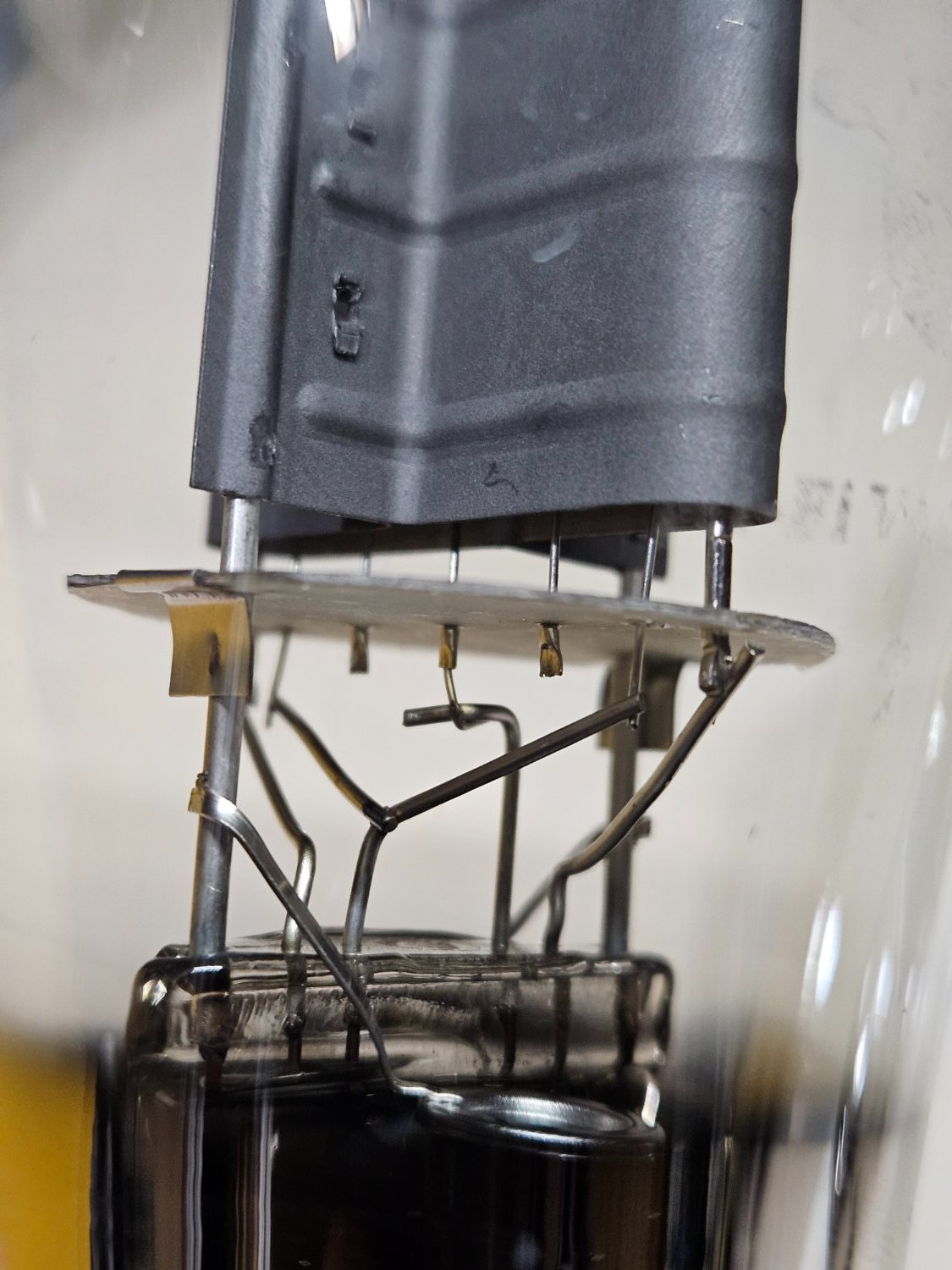

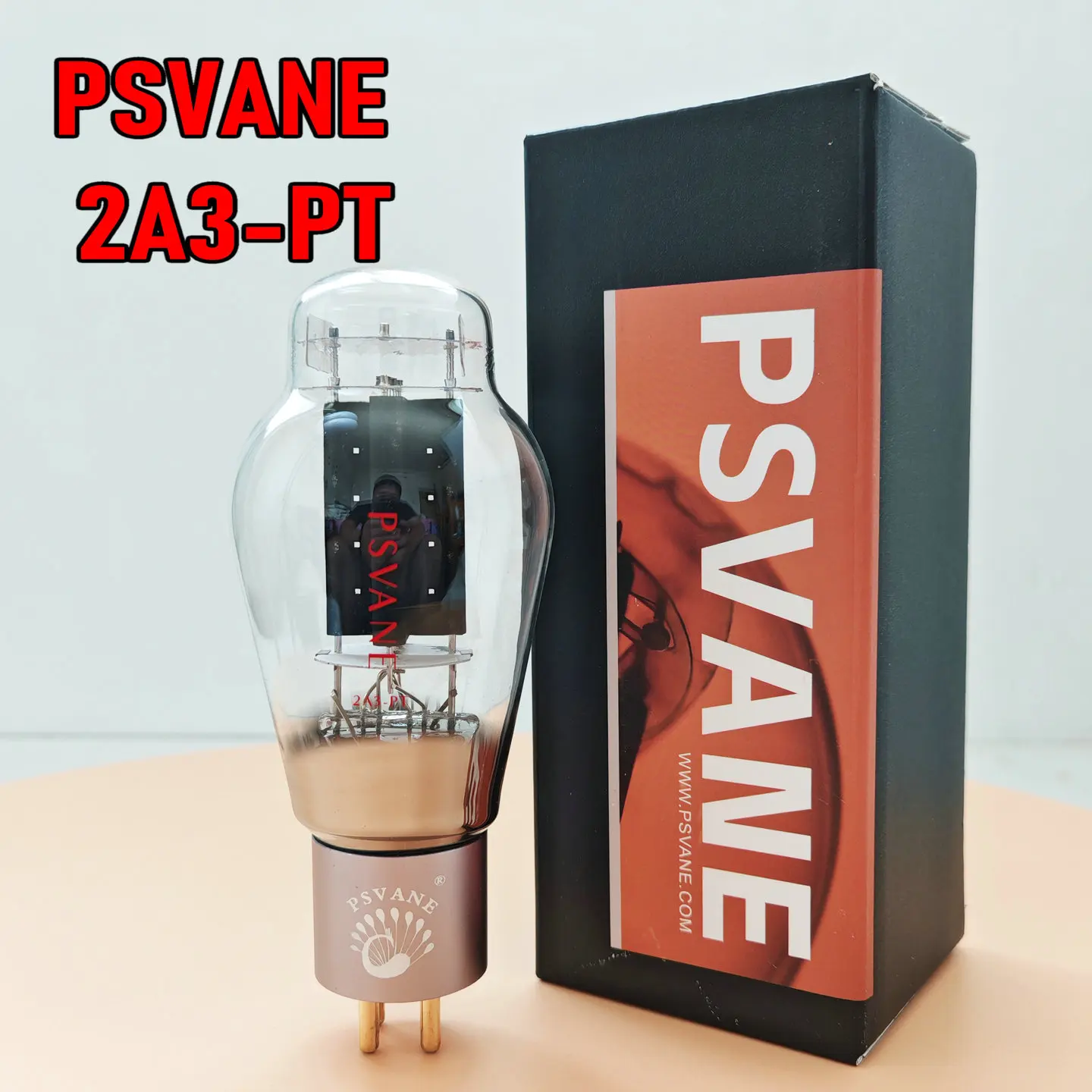

Вот такие - с толстым графитовым анодом - получше из китайских.

Но могут быть неадекватно дорогими.

Большинство других, всключая модные модификации - очень хлипкие, страдают безумным микрофонным эффектом просто при прохождении тока (то есть не от внешних вибраций). Слышно это на аппаратуре самого верхнего эшелона разрешения легко и сразу. В более простых случаях - эффект может быть воспринят как положительный, а-ла "расширения и углЫбления стереообраза" и прочее бла-бла-бла.


  • Like (+1) 1
Posted
29 минут назад, labubu сказал:

Вот такие - с толстым графитовым анодом - получше из китайских.

А вообще что посоветуете из китайских к рассмотрению? Если можно, то мини рейтинг.

Posted

Что-нибудь простое с буквой "С" - оно же и самое "оптимальное", если такой термин вообще применим к аудио-энтузиазму)). То есть 2A3C .

  • Like (+1) 1
Posted
2 hours ago, Normann said:

C - это означает карбонизированный анод?

Нет, это соупадение)

Имею ввиду простые, распространенные и дешевые - в чуть более увеличенной колбе а-ла 300В.






Posted
23 минуты назад, labubu сказал:

Нет, это соупадение)

Имею ввиду простые, распространенные и дешевые - в чуть более увеличенной колбе а-ла 300В.






Я купил на отладку и не самые дешёвые - они в два раза дороже Шунгуан.

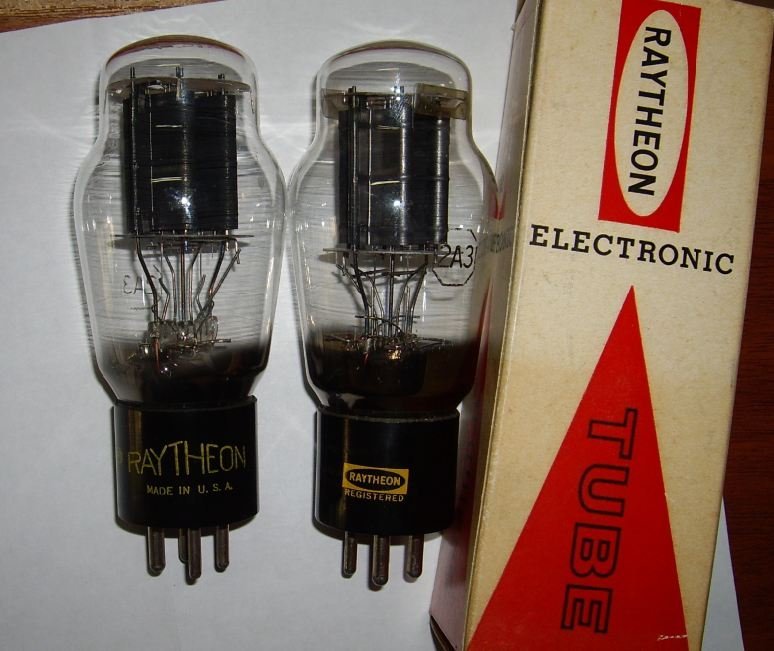

Колба у меня больше в полтора раза чем у 2А3 Райтионов, которые у меня есть.

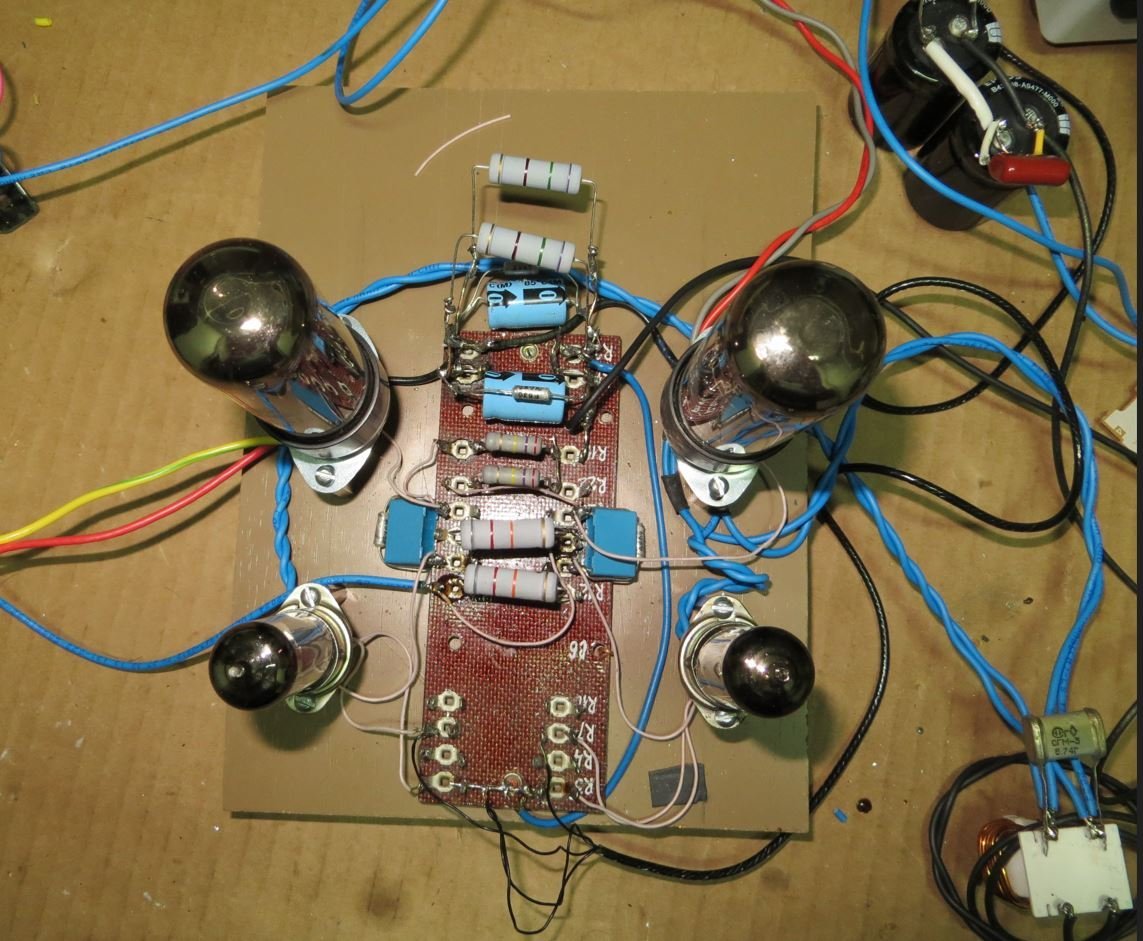

Аноды имеют черное шершавое покрытие. В принципе, мне по звуку они понравились.... при первых пробах звука на макете..... На низковольтном режиме - 200 вольт 36 вольт авто смещение - довольно хороши.

Сейчас перестроил на паспортный режим..... Оценю чуть позже.



За предельные напряжения по накалу Большое СПАСИБО.

Posted

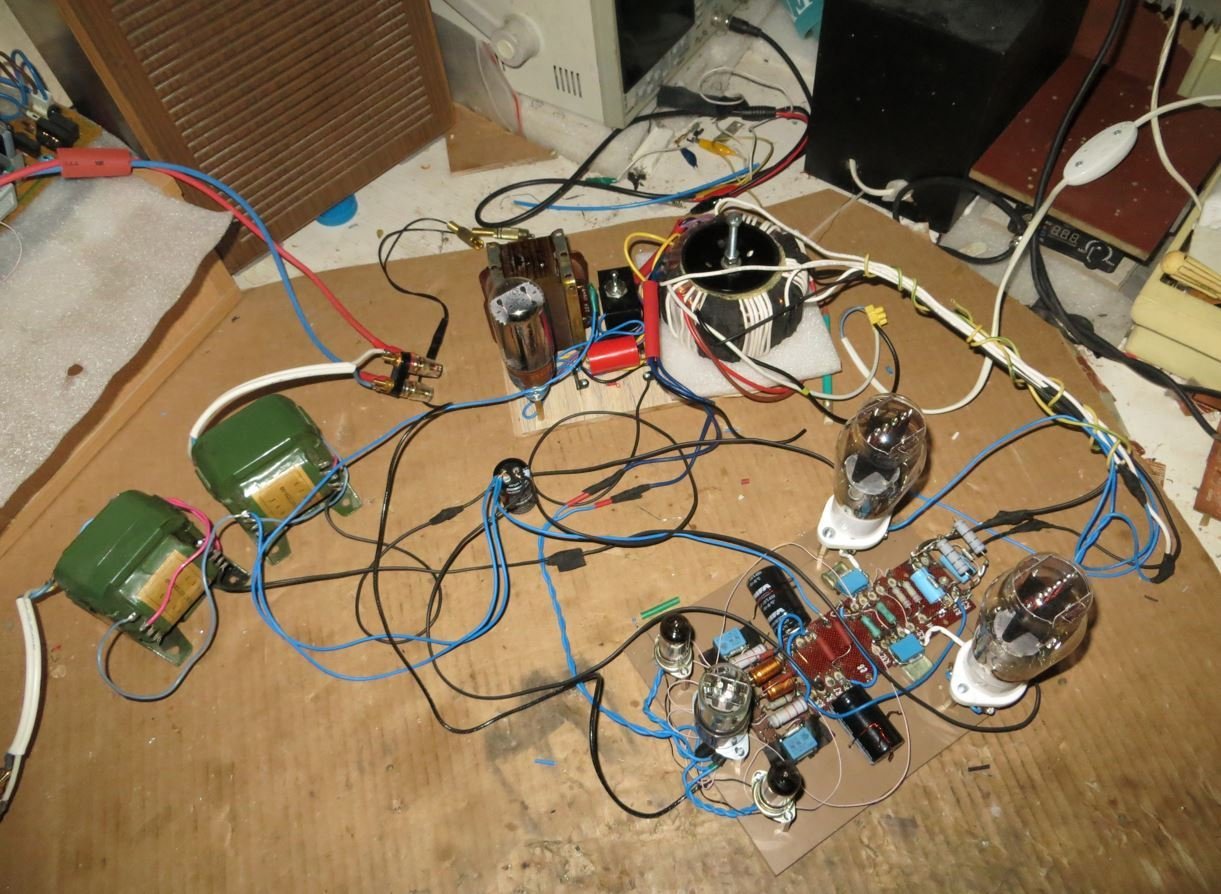

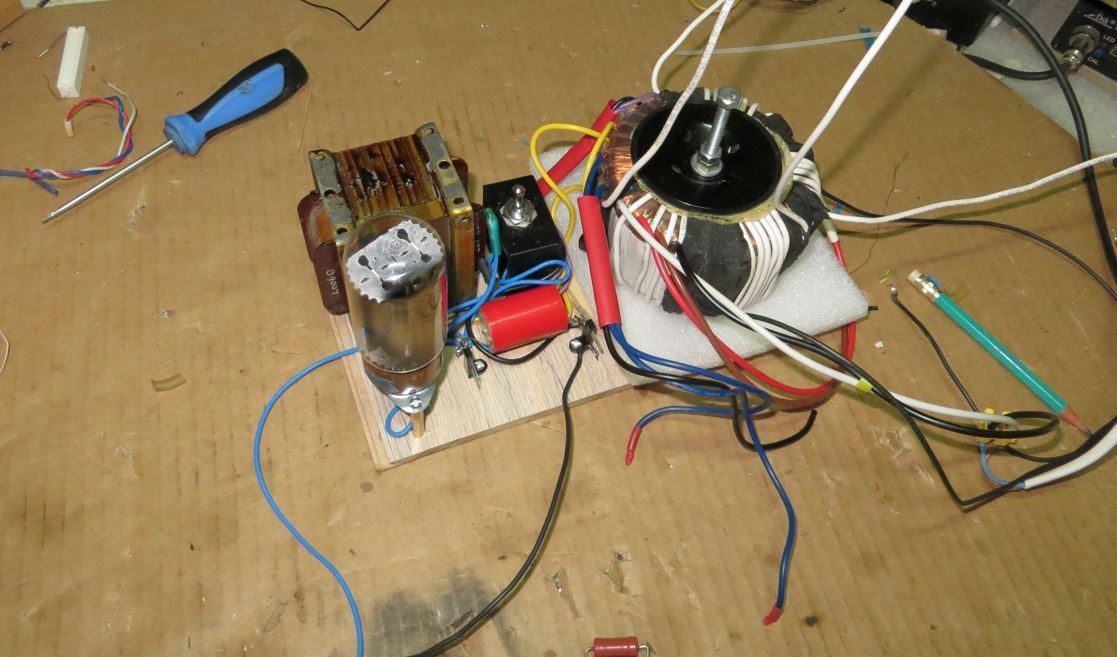

Перепаял кенотронный выпрямитель на диодный. Вернее поставил панельку от лампы и туда впаял диоды..... впаял пару .... но сгорел один при включении..... Пришлось впаивать по паре последовательно.... SF36 - у них 400 вольт.... а действующее 286 вольт.... при включении может быть удвоение напряжения обмоток из-за разного внутреннего сопротивления диодов...


Напряжение под нагрузкой


А один дроссель - 60 вольт уронил..... пришлось ставить два дросселя и получил точно


Смешение -на катодном резисторе 740 ом


То есть попал в паспортное значение +- 3 вольта...

Попробовал поставить один дроссель на 5 Гн 50 ом - но, к нему нужны дополнительные сопротивления - 200 ом ..... И он негасил фон из колонок.

А с текущими дросселями - 22 Гн 120 мА (каждый ) 470 ом - фона не было даже с одним дросселем. Но один дроссель грелся градусов до 60 за пару часов. Качественные английские винтажные дроссели.

Пришлось убрать конденсатор РОЕ -он на 250 вольт .... вместо него поставил RIFA 470 мкф 450 вольт.... но по измерениям он сильно хуже РОЕ....

Надо будет погреть с новой пайкой и новым конденсатором (чтобы на режим вышел) и сравнить по звуку..... Сходу ..... менее нравится, чем был вариант с кенотроном и С конденсатором ROE.





Posted

Дроссель при +60 только в режим входит. Это прегрев 30 С, если учесть лето. Облегченный режим. В корпусе будет 50 перегрева, вполне штатный режим. Внутри будет градусов сто. ПЭТВ 155 терпит 20000 часов при указанной  температуре.

Posted
2 часа назад, lenivo сказал:

Попробовал поставить один дроссель на 5 Гн 50 ом - но, к нему нужны дополнительные сопротивления - 200 ом ..... И он негасил фон из колонок.

Это зачем к нему резистор? :smile-57:  Если дроссель не работает по прямому предназначению, не фильтрует переменку, значит уходит железо в насыщение. Надобно зазор добавить. Индуктивность упадет но зато дроссель заработает.

  • Like (+1) 2
Posted
2 часа назад, lenivo сказал:

при включении может быть удвоение напряжения обмоток из-за разного внутреннего сопротивления диодов...

В двухполупериодном выпрямителе к запертому диоду ВСЕГДА прикладывается удвоенное аплитудное напряжение. Это надо знать и помнить.

Posted

Да, если речь о ДППВ со средней точкой Миткевича, берём диоды на напряжение раза в три с половиной больше выпрямленного и порядок. Почти всегда на 1000В будут в самый раз.

  • Smile 1
Posted
2 часа назад, ТимВал сказал:

В двухполупериодном выпрямителе к запертому диоду ВСЕГДА прикладывается удвоенное аплитудное напряжение. Это надо знать и помнить.

Но почему то, это Всегда вспоминается после первого пробитого диода.

Posted
2 часа назад, ТимВал сказал:

Это зачем к нему резистор? :smile-57:  Если дроссель не работает по прямому предназначению, не фильтрует переменку, значит уходит железо в насыщение. Надобно зазор добавить. Индуктивность упадет но зато дроссель заработает.

Сопротивление, нужно было чтобы погасить анодное напряжение до требуемого уровня -самым быстрым способом.

Чтобы зазор добавить -его нужно разобрать, а разобрать это значит выкинуть или перематывать заново - оно всё покрыто и пропитано лаком.

Был у меня дроссель RFT -всего 0,8 Гн - но вполне себе успешно погасил фон на общий ток 100 мА. Так что, да- убеждать меня в этом не нужно.

Просто , с этими винтажными дросселями, я получил нужное напряжение на паспортную рабочую точку для 2А3 с моим трансформатором- без всяких дополнительных усилий....... Эти трансы с таким расчётом и заказывались..... Тут пока детали искал нашёл и второй такой же силовой тор и три пары дросселей. В том числе залитые в колпаки....

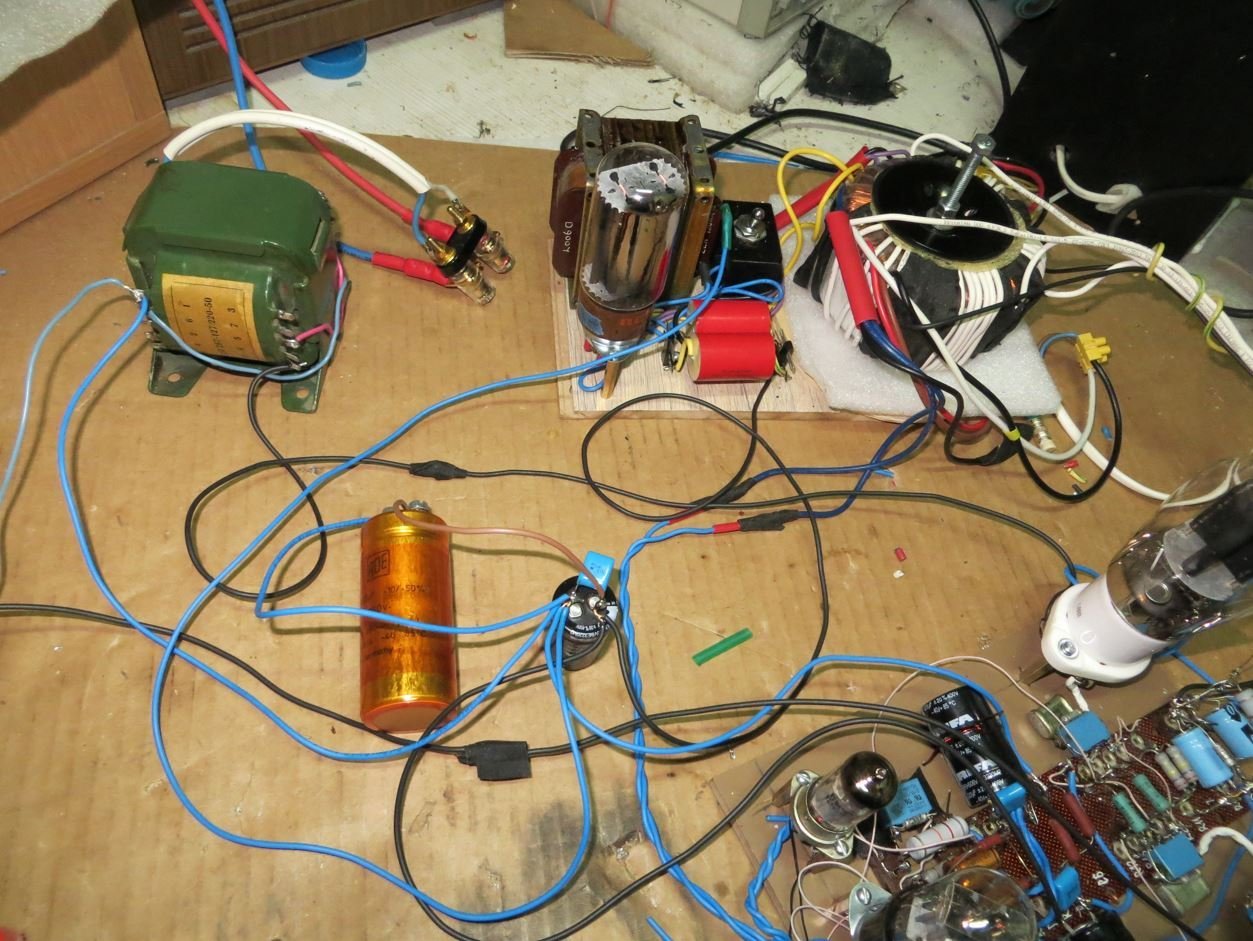

Поставил конденсатор Кендели -1000 мкф 400 вольт- ....... Рое есть на 385 вольт, но без нагрузки силовой трансформатор разгоняет напряжение до 396 вольт - без ламп ....... 400 вольт выдержит........ а 385 уже скорее всего нет..... Лучше бы конденсаторы на 450 вольт или на 550 вольт, но нормальные остались только на 400 вольт ...... Да и то Кендели в запасах попалась только пара штук....

Кончаются запасы.......
