Если я слышу как поют мои ТВЗ на 2А3, значит я забыл подключить к нему колонки Подтверждаю, консультировался с коллегой, который мотает мне трансформаторы, как убрать этот звук, получил короткий ответ: полностью никак, да и не нужно это по сути, когда не забываю подключить колонки я ТВЗ не слышу.

В общем решил сделать два макета, один канал SRPP от Станислава а второй Броски...послушаю это стерео и в железо пойдет вариант с лучшими для меня звуковыми характеристиками. Станиславу и всем участникам обсуждения спасибо!, надеюсь это тоже будет история со счастливым концом...

Перепаять не долго...часто придеться подстраивать?

Деньги ушли, координаты в личке.

На Сахалин Озон не возит, к сожалению...

Я комплект по этой цене возьму.

Счастливый конец еще одной истории Звезд с неба не хватает, но свои пару ватт на канал отыгрывает достойно, в качестве компового усилителя вполне достаточно. Буду готовить место...

На сайте программы https://moodeaudio.org/ есть инструкция как установить и начать пользоваться https://github.com/moode-player/docs/blob/main/setup_guide.md#setup-guide- Самый простой и надежный способ установки MoodeAudio сейчас прямо из Raspberry Pi Imager https://www.raspberrypi.com/software/ , в инструкции пошагово расписано как

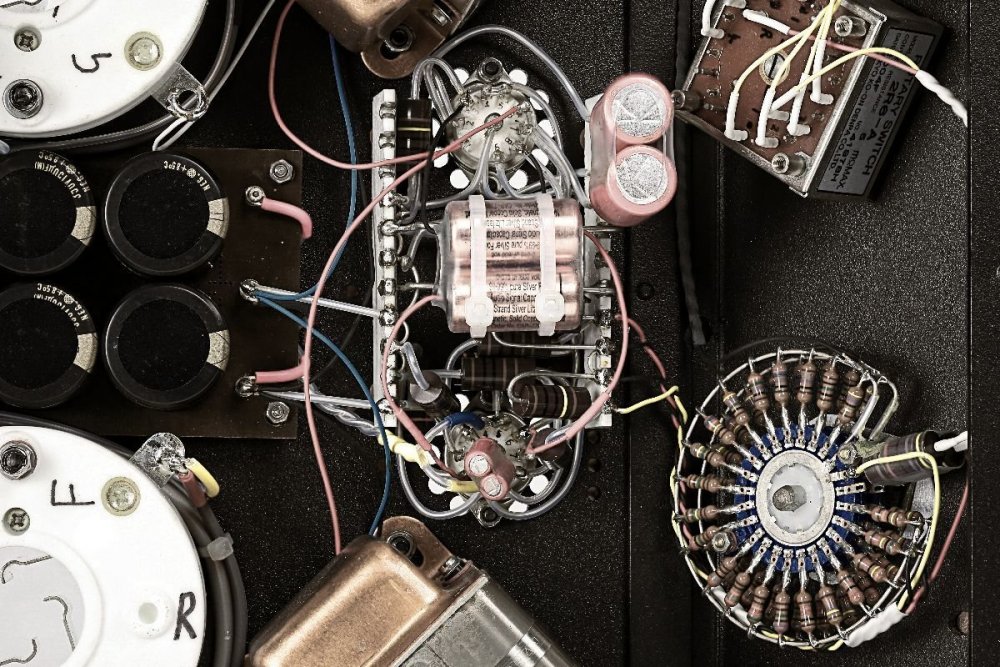

Нашлось время закончить проект, теперь все выглядит так и будет использоваться по назначению

Уточнишь цену подскажи, если приемлимая скооперируемся

Да, мне так удобнее.

Не надо в личку, интересно же

Не люблю истории без конца, поэтому рассказываю. Наконец то собралось в кучу все необходимое для данного проекта, и получилось следующее. Собрался наконец бутерброд из отдельных комплектующих, и ЦАП на AK4493 для Raspberry Pi, в народном сленге шляпа, уселся на свое место. Для креплений используються неходовые стойки с резьбой 2.5мм, не сразу заметил, потерял время пока ехали на заказ. В качестве плеера сначала пробовал поставить популярный Volumio, но он со временем превратился в исключительно коммерческий продукт, с массой ограничений в бесплатной версии и недоступными репозитариями и плагинами из за санкций, хотя автор наш земляк. Поэтому основой стал менее известный, но не менее популярный MoodeAudio, существенно проще по функционалу, но значительно легче по размеру без потери основных нужных мне функций. Разобрался с настройками, заменил операционник на борту ЦАП, подключил напрямую к своему SE на 2А3, послушал, качество звука по мне достойное, неплохой источник получился для FLAC и DSD (до 128, 256 и 512 по умолчанию не поддерживаеться, но встречал решения, сам не пробовал, пока не нужно), забирает музыку по сети, с флешки или внешнего диска по USB, на борту с MicroSD. Управляеться с морды, точскрин запустил, по WiFi из любого браузера полное управление с компьютера в домашней сети, поддерживает для настройки и управления прямое HotSpot подключение по WiFi с телефона, планшета или ноутбука. А еще у него по умолчанию есть библиотека ссылок на Интернет Радио, некоторые станции доступны, есть вполне приличные для фоновой музыки, никто не мешает прописать свои. По питанию сделал замеры по потреблению. Получаеться необходимо два напряжения +5В и +12В, по +12В для питания монитора всего ничего 250мА, а вот комп жрет +5В до 1,2А, поэтому решил сделать внешнее питание линейным БП на +5В ампера на 2,5, а +12В для монитора импульным повышающим модулем, внутри место есть для него. При необходимости можно будет сделать кабель что бы запитать от повербанка для автономности. В общем немного оформить внешний вид, напечатать недостающую часть корпуса после модификации, по умолчанию он расчитан по высоте только для размешения Raspberry Pi без надстроек. Можно на самом деле использовать его без шляпы, он поддерживает внешние ЦАП с подключением через USB, но идея была собрать законченное устройство в одном корпусе. Как то так

А по какой причине застрял?

Тоже делаю прикомповый, но несколько скромнее, пока макетная сборка для подгонки компоновки, покрасить нужно будет В текущие габариты удалось запихнуть только используя ИБП, но результаты прослушки на макете дали положительные результаты Спасибо Александру@Lenivo за помощь!

Станислав прислал схему еще одного SRPP варианта OTL, где взял не говорит, есть подозрения что сам придумал Хочу повторить попробовать, может будут предложения по улучшениям? Или может кто в симуляторе погоняет, подскажет что получиться?

Коллеги из паралельного измерения: https://mysku.club/blog/aliexpress/106121.html

Мы ведь с тобой обсуждали эту тему, твой дизайн он самый оптимальный с практической точки зрения. Я планирую подобный, только проще по форме, у меня он больше на бесперебойник будет похож. Попробую предположить за остальных что они над корпусом еще даже не думали, поэтому не серчай на них. Да, и чуть УЗО не забыли!!!

Приветствую, давай я X-Fi заберу, детали в личку...

Что бы в случае пробоя выходного трансформатора создать перегрузку схемы по питанию и сработку защиты.

Я по честному признался 😁 То что эта связь работать не будет интуитивно понятно, но для чего она я не знаю, поэтому просто не стал рисковать...

Именно для этого, но в моей текущей конструкции это не требуеться...

Для меня было критично отвязать от радиатора электрическое соединение с выводом PE и выходного минуса, в стоке входной вывод заземления соединяеться с выходным минусом черех контактные площадки под винтами крепления платы к радиатору, это я сделал. В принципе для моей конструкции усилителя этого достаточно, но думал сделать также как Вы, резануть минусовую шину фрезой. Но меня остановила вот эта цепочка: она без общего минуса работать не будет. В общем остановился на этом...

И работает, проверяли?

Коллега справился, хотелось бы посмотреть как он это провернул
