Резисторы японские - 1000р.за все . - продано -

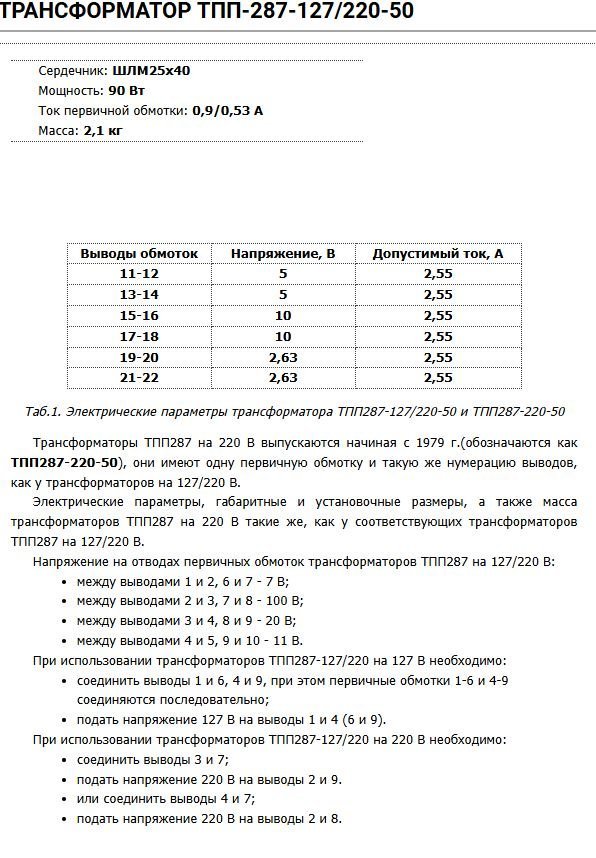

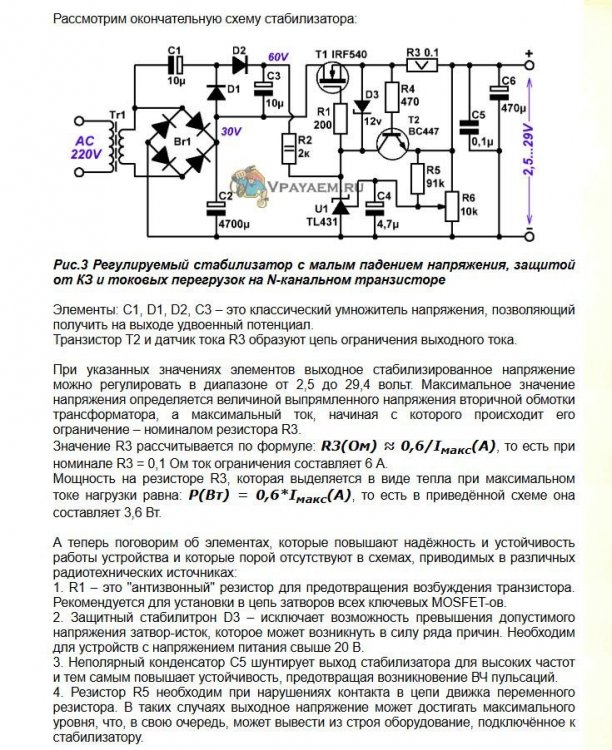

Да, только анодное напряжение включается позже напряжения накала. Есть схема с вольт добавкой от удвоителя напряжения. Только R5, VT2, HL2 - мне здесь не нравятся..... Как бы превышение тока ограничено токовой мощностью накальной обмотки трансформатора - там по паспорту 3 А . Схема с вольт добавкой с защитой от превышения порогового напряжения -
-
-
1. да , это однозначно , блок питания должен быть на уровне , во всех смыслах этого слова , как и в любых других конструкциях ламповых усилителей 2. многие хотят на...ть судьбу )))) , хоть этого сделать не возможно (((( и одной низковольтной лампочкой ( хоть триод , хоть пентод ) , ну не получится полностью расшевелить вых. триод ес360 , самое верное и проверенное , что бы не греть голову в этом плане , по входному каскаду ( он же и драйвер ) это српп на 6н9с/6sl7 с питанием 450-500в. с мизерным током в несколько ма , раскачает любую тугую вых. лампу с большой вх. емкостью, хоть ес360/6н13/5с,6п45с/6c33c и прочие .
-
By Stan Marsh · Posted
Первая схема - сразу нет, вторую можно попробовать. Но ТВЗ1-6 лампы 6П3С не потянет. -
японские лампы - выбыли !!! лампы 6ф3п - тоже сошли с дистанции !!!
-
по-позже сделаю замеры,выложу, была задача сделать на имеющихся твз-1-6 двухтакт на окталах, еще рассматривал такое - что посоветуете?
-
-
0,5Вт... Маловато... Проверьте, нет ли ВЧ возбуда, простой осц его не увидит, если только петлёй попробовать. А проще - неонкой. -
-
By AlexKorotov · Posted
Главная ошибка в этих опытах - небыло вольтодобавки, падение напряжения на полевике равно его пороговому + падение на сопротивлении канала. В первой схеме отсоединить резистор 3 ком который включен между затвором и стоком от стока. Нужно использовать ещё один (маломощный, чистый источник питания вольт на 10) и включить к нему этот резистор. Необходимо дать возможность подниматься потенциалу затвора на величину равную пороговому напряжению + сопротивлению канала + напряжению на нагрузке. При этом падение напряжения на самом полевике при сопротивлении канала в 0,1 ом может составлять при 3 амперах 0,3 вольта. Причем это сопротивление канала в 0,1 ома ещё довольно большая величина для мощный полевых транзисторов, т к у некоторых типов это сопротивление может быть несколько миллиом, т е в десятки раз меньше! В итоге получилось гораздо хуже, чем то же стабилизатор на 1085. Но, он будет гораздо лучше, если ввести отдельную цепь питания затвора, причем напряжение это должно быть отфильтровано. Можно использовать анодное, только ограничить его величину до 30 вольт ( граничное напряжение пробоя затвора). При грамотном соединении земель я получал менее 1 мв пульсаций накала при токе ок 3А с древними отечественными полевиками типа кп707. Использовал тогда удвоение напряжения для питания затвора от той же обмотки. Но при наличии более качественного анодного источника проще от него питать затворную цепь. -
Спасибо за книжку. Классная .С удовольствием пополнил свою библиотеку. Однако пробежавшись по ней (может быть слишком быстро),пока не нашёл, где автор призывает производить арифметические действия с постоянным и переменным составляющей индукции . Не могли бы скинуть скрин страницы? -
-
По схемам стабилизатора решил начать с варианта на полевом транзисторе и TL431. Сперва собрал на IRFZ44N (RDS=0.022 ома, Vt=2.3v). За основу взята вот эта схема. Как бы схем много с разными номиналами. С входным переменным напряжением 6,9 вольта и с 30 000 мкф после выпрямительного моста - стабилизация 2,5 вольта на лампе 2А3..... На входном переменном напряжении 5,6 вольта - пульсации не подавились - пульсации около 0,3 вольта ..... -это много. Наращивание конденсаторов до 50 000 мкф не помогло, только трансформатор вдруг загудел. Уменьшил до 30 000 мкф -трансформатор гудеть перестал. Тогда поставил транзистор IRL3803V - на плате управления 3D принтером RAMPS -он рекомендован для замены IRFZ44N - чтобы плата меньше грелась и там действительно помогает. И да, в этой схеме он показал себя лучше.... И с входным напряжением вы 5,6 вольта выдал стабилизацию 2,4 вольта (по краю - на 2,5 вольтах пульсации не додавлены)..... По идее тут бы входное 6,0 вольт совсем было бы нормально. Как бы 5,6 это напряжение на данном трансформаторе на макете - на усилителе ТОР и там можно дополнительной накальной обмоткой намотать нужное напряжение и больше, и меньше. Можно вместо схемы на 3 диодных сборках Шоттки собрать выпрямитель на 4 диодных сборках (на усилителе так и планирую собрать)... тоже даст какой то эффект..... Но без запаса нельзя - просядет вечером сеть 230 вольт и и всё - полезет фон. Поэтому нужен запас несколько десяток вольта. А при 5,6 вольтах входного переменного ..... вылезли помехи от возбуждения импульсов управления. Так как проблема известная лечится подбором конденсатора в схему. У меня получился лучший результат с плёнкой 0,68 мкф - 1,0 мкф. Пробовал МКТ, МКР, полистирол(0,5мкф, 1,0 мкф и 3,3 мкф) и СГМ (10 000 пф - мало не пошло). Меньше 0,68 мкф -пульсации не давятся..... более 1 мкф - от наращивания эффекта не видно. Пробовал электролиты 100 мкф и 3300 мкф ..... 100 мкф лучше , чем 3300 мкф, но не справляется -не может убрать помехи полностью. А вот даже МКТ 0,68 полностью убирает помехи. А с полистиролом 1 мкф или 3,3 мкф - давятся даже шумы на 2 мВ - линия становится тонкой на осциллографе. А 0,5 мкф полистирола - не хватает додавить эти помехи. Интересный момент - при входе 5,6 вольта переменного напряжения, под нагрузкой на электролитах 30 000 мкф тестер показал 5,6 вольт постоянного напряжения при выпрямлении диодами Шоттки. Радиатор 8 см х 5,5 см х 2,5 см - 13 ребер = 440 кв.см. Под нагрузкой за пол часа - греется до 75 градусов. Коммутационные помехи (предположительно от работы TL431) вот так проявились. Убираются полностью плёночным конденсатором 0,68-3,3 мкф. В интернете нарылся вот такой пост Там много всего было - одна из схем развития темы вот такая. Вроде как обещают совсем небольшое требуемое напряжение превышения на уровнем стабилизации...... Но схемы пробовались для стабилизации накала 6,3 вольта 2А. Вроде как выпрямляли прямо 6,5 вольта и получали стабилизацию на уровне 6,0 вольта. Буду пробовать..... p.s. В 3D принтере IRL3803V - управляет током 15А 12 вольт для нагрева рабочего стола на всём времени печати (может и несколько суток печатать большую модель)- и стоит вообще на плате без радиатора. НО там он работает в "ключевом" режиме, то есть- или "полностью открыт", или "полностью закрыт".
-
-
