К вопросу о смещении

Сергей Ал.

By Сергей Ал.
in Valve

 Share

Recommended Posts

  • Replies 281
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Кружка
Кружка

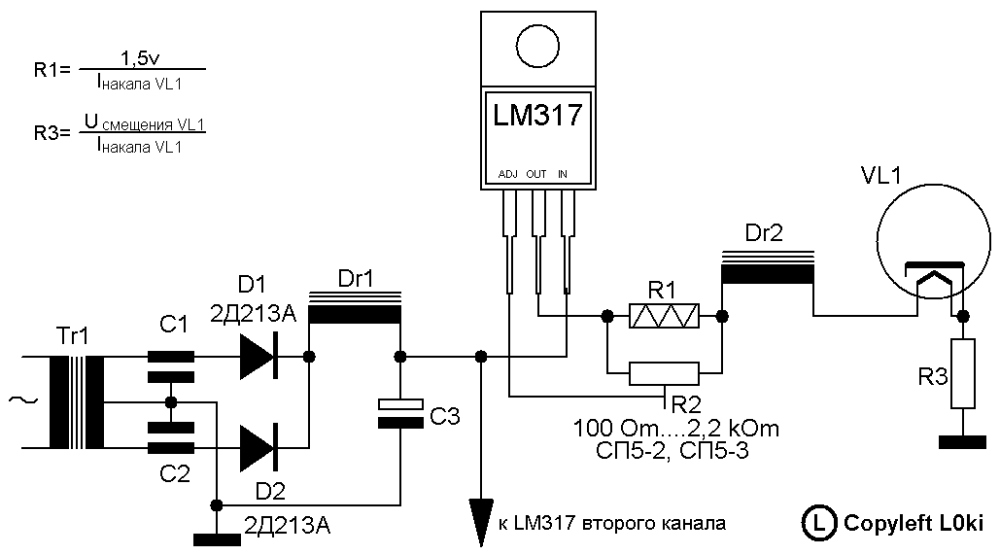

На базе этой. Приводил уже тут. Накал отдельно.

Stan Marsh
Stan Marsh

Вряд ли кто-то сегодня в здравом уме будет строить что-то на 6Р3С.

GaLeX
GaLeX

Всем доброго здоровья! Насчет смещения сеточным током - много где так делалось раньше, любители делают и сейчас. Но вот в "Руководстве по применению приемно-усилительных ламп", выпущенном в 1964

Posted Images

Кружка Local

Кружка

Posted
Posted
2 часа назад, BAA сказал:

опыт или соображения

Давно использую. В катодах ламп резисторы 2ом. Ток гоню с типовых платок на LT1083.

  • Like (+1) 1
BAA Master

BAA

Posted
Posted
1 hour ago, Кружка said:

Давно использую.

Стабилизируется ток или напряжение?

Russ3000 Local

Russ3000

Posted
Posted

Лучше батареек фотовольтаический оптрон, источник в сетку, а светодиод в анод. Тут проверял SE на 6П14П и PVI1050, напряжения достаточно для смещения при 42мА в аноде и хорошо регулируется. При прогреве болтается в пределах 1мА. Играет красиво при катоде в земле.  До этого делал смещение при помощи  PVI1050 первого каскада корректора на EF806, там 1,4мА в аноде и 2,25В смещение, тоже получилось неплохо.

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

Равно, впрочем, как и при смещении 0.7-0.8в на токах сетки, да и при 0.3в, как в Шур м65.... Никаких оснований для беспокойства.

AlexKorotov Local

AlexKorotov

Posted
Posted

Тоже есть б. м. положительный опыт от смещения с помощью "оптронов". Лет 10 назад делал такое, только использовал модули солнечной батареи и лампы накаливания. Для рег-ки напряжения использовал шунт параллельно фотодиодам из резистора многооборотного отечественного типа С 3- хх. Этот тип смещения как и хим. источник имеет очень низкий уровень шума, настолько низкий, что мне его даже измерить не удалось. Включение/выключение ламп не приводило к увеличению уровня шумов, для измерений использовался спец. малошумящий усилитель, на входе которого эта "батарейка" была включена. Напряжение было макс. до 3 вольт...

  • Like (+1) 1
  • 2 weeks later...
Russ3000 Local

Russ3000

Posted
Posted

Приехали еще фотовольтаические оптроны PVI1050 с Алиэкспресса, на испытаниях при входном контроле показали правильные результаты, напряженеи холостого хода выхода более 12В при 50 мА на светодиоде. Только, похоже, на входе оба светодиода запараллелены, ножки только 2, написал им, вернули деньги уже вечером :)

Собрал на фанерке SE на 6П14П  и трансформаторе TW4SE, подключил пока пентодом, ток выставил 42 мА, стоит как прибитый. Послушал, играет, померил АЧХ, при 7В на входе и 7,3Ом резистре нагрузки получается 3,5В  на выходе и частота 12 - 110.000 Гц  по -3дБ. Осциллоскопом при помощи Фурье оценил 2 и 3 гармоники, третья раза в 3 ниже второй на 1кГц, остальных не видно.

Пойду в лавку за переключателем - "триод, пентод, ультралинейный". :)

Буду еще пробовать 6П3С и 6П6С, там придется делать источник отрицательного начального смещения вольт на 20, а к нему уже последовательно добавлять оптрон для автоматики.

юрий робертович Local

юрий робертович

Posted
Posted

На пятом курсе, лабораторка, определяли Ку эмиттерного повторителя, время ужас, прямо после ноябрьских праздников... Измеряю - К=2,5, ну не может, другой, третий, все равно. Болтаев Александр Васильевич, помню навсегда, умную фразу сказал, если против логики, она не причем, смотри причину... Не может TW4SE такое

Russ3000 Local

Russ3000

Posted
Posted

А мне не удалось сделать все лабораторки на 1 курсе в институте, попросили починить приборы и поставили зачет автоматом.

Нашел косяк свой, по уровню -6дБ,  по привычке смотрел уменьшение в 2 раза, а тут только напряжение.:smile-22:

юрий робертович Local

юрий робертович

Posted
Posted

Ближе к истине, но все таки... Трансформаторы приехали, первичка 7,5Гн и 465Ом

Давно испытывал TW6SE, примерно в 2007, понял кто есть ху. Для TW4SE только 6п1п и 6п6с, первичка 465ом получше для них. 6п14п, а 6п3с кирдык

ПС: у нас лабы все 5 лет были, на то он РТФ


  • 6 months later...
Святослав_ Enthusiast

Святослав_

Posted
Posted
On 5/14/2023 at 11:43 PM, Карабасс said:

P.S. про 6Р3С лампа совершенно устойчивая и не способная к саморазогреву! Все случаи саморазогрева от слепого копирования кривых схем, начиная от схемы Прибоя и их вариаций, или от рукожопости!

Существовало с десяток КИНАПовских и не только УНЧ на 6Р3С где они десятилетиями работали и работают.



Вот слышал от друга-спеца совершенно противопроложное. Что эта рогатая более-менее устойчиво работает только в классе В, с током покоя не выше 10-12 мА.

А вообще понравилось укрощение строптивых ламп ВК, любящих уходить вразнос, схемой цирклотрона. Или применением транзисторных ГСТ в катоде, зашунтированных конденсаторами. Где треть напряжения смещения падает на таком "катодном резисторе", а две трети подводятся от источника фиксированного смещения.

Михаил SM Local

Михаил SM

Posted
Posted
43 минуты назад, Святослав_ сказал:

Вот слышал от друга-спеца совершенно противопроложное. Что эта рогатая более-менее устойчиво работает только в классе В, с током покоя не выше 10-12 мА.

А вообще понравилось укрощение строптивых ламп ВК, любящих уходить вразнос, схемой цирклотрона. Или применением транзисторных ГСТ в катоде, зашунтированных конденсаторами. Где треть напряжения смещения падает на таком "катодном резисторе", а две трети подводятся от источника фиксированного смещения.

В  модернизированный Прибой -  выходной каскад в классе А ( питание +240в) ставили ГУ19-1 , стоит по режимам как вкопанная( но работает с токами сетки )  .   У 6р3с-1 , писал ещё величайший гуру по Прибоям -  Василич , гридлик в цепи упр. сетки при фиксир. смещение 120к непозволительно , нужно существенно меньше ( не более 20-50к) , тогда лампа ведёт себя более менее стабильно.

http://tec.org.ru/_bd/16/1668_-19-1.pdf?ysclid=lqqxluynjw773643904

https://yandex.ru/video/preview/2125198877765962635
