sova Local

sova

Posted
Posted
4 минуты назад, S.Laptev сказал:



Квортруп не знает, смешно, конденсаторов нет, он заказывает и ему делают лучшие на свете, он с ног сбился, где снова разместить заказ на новые конденсаторы, подобные BG, получилось.

Квортруп пытался возобновить пр-во БГ, но пока неудачно. НЕт у него столь денег. Заказы Аудио Нот даже по всему миру  невелики , вкладываться не выгодно будет.

  • Replies 281
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Кружка
Кружка

На базе этой. Приводил уже тут. Накал отдельно.

Stan Marsh
Stan Marsh

Вряд ли кто-то сегодня в здравом уме будет строить что-то на 6Р3С.

GaLeX
GaLeX

Всем доброго здоровья! Насчет смещения сеточным током - много где так делалось раньше, любители делают и сейчас. Но вот в "Руководстве по применению приемно-усилительных ламп", выпущенном в 1964

Posted Images

Normann Local

Normann

Posted
Posted
1 час назад, S.Laptev сказал:

Так ничего нового,

А что вы хотите увидеть нового в схемотехнике? Изобрести велосипед? )))

И ещë, при чëм здесь гитарники?

Ещë раз повторю - голос театра не тяжëлая нашрузка, а месса подвижки 416, 515 около 50гр по паияти. Акустический объëм раздемпфирован. Это совсем не то, что руорнвй Вестминстер или Автограф. Тяжëлая нагрузка - это большой НЧ рупор с предруорной Ктр ~0.5-0.7, дикой компрессией, и в итоге рабочим ходом динамика не более 1мм. Такой прокачать очень трудно. Ни разу не компактный VOTT.

sova Local

sova

Posted
Posted
2 часа назад, S.Laptev сказал:

Десять лет уже как делает, примерно, и на аббассфоруме ставит их давно хозян, KAISEI называются.



кайсеи как пишут совсем другого плана и до бг не дотягивают.

  • Like (+1) 1
юрий робертович Local

юрий робертович

Posted
Posted

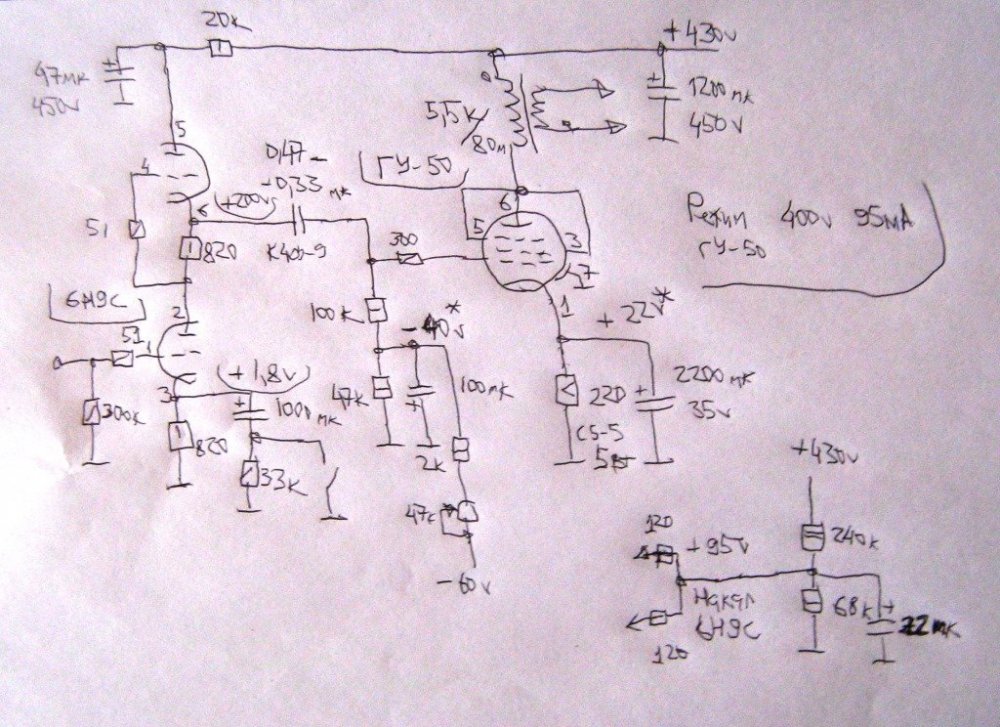

Почти НИКОГДА не использую фикс, и комбинированный фикс, и то когда не хватает анодного питания. Фикс у сына, ТА165 220/127в, другого не не было, ну куда деваться? И с ГУ-50 с СРПП 6н9с комбинированным смещением, не хотел раздельные накалы делать на половинки 6н9с. Всего то надо хороший электролит в катод вых. лампы, хоть ЭГЦ, К50-24, К50-29. И все ОК, нигода не случится непонятных случаев из-за батарейки(закон 3/2 вспоминаем!), и зачем оно нада, повыёживаться что ли?



  • Like (+1) 1
Den101 Proficient

Den101

Posted
Posted

В последнем проекте полностью отказался от использования катодных конденсаторов. Смещение автоматическое.

  • 8 months later...
Васянин Сергей Local

Васянин Сергей

Posted
Posted (edited)
2 часа назад, Михаил SM сказал:

А  что там с токовой  ООС в выходном каскаде при этом ?

Вот потому лучше в катод ничего не ставить, я, по крайней мере, стараюсь. Но надо признаться, что ultrapath хорошо прочищает тракт.

Edited by Васянин Сергей
Корр.
  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
2 часа назад, Михаил SM сказал:

А  что там с токовой  ООС в выходном каскаде при этом ?

Её нет.



8 минут назад, Васянин Сергей сказал:

лучше в катод ничего не ставить

Да, но не ставить получается не всегда.

Dalex Proficient

Dalex

Posted
Posted
В 17.03.2023 в 20:02, Константин сказал:

На чувствительной акустике этот ультрапас может подфанивать и просить в анодное электролит и дроссель поболее.

АС - (2 шт - 6гд2 + 5гд-1  + Viawave SRT-7)

2А3 - ни чего не "подфанивает и просит (не просит) в анодное электролит (8 шт МБГВ 160 х 500 В) и дроссель поболее (2,5 Гн)".

Dalex Proficient

Dalex

Posted
Posted

Как говорил один великий человек - "Кадры решают все", так же и конденсаторы, решают практически все.

Не используйте в ответственных местах, а  ультрапатч, это очень ответственное место, не достойных для этого места конденсаторов.

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
16 минут назад, Dalex сказал:

Не используйте в ответственных местах, а  ультрапатч, это очень ответственное место, не достойных для этого места конденсаторов.

Я бы пошёл ещё дальше: не используйте Ultrapath, смысла в нём примерно ноль.

  • Like (+1) 6
  • Thanks (+1) 1
Normann Local

Normann

Posted
Posted
22 минуты назад, Stan Marsh сказал:

Я бы пошёл ещё дальше: не используйте Ultrapath, смысла в нём примерно ноль.

Фикс прекрасно решает задачу. ) Катод должен быть на земле, ИМХО.

  • Like (+1) 2
  • Thanks (+1) 1
Dalex Proficient

Dalex

Posted
Posted
27 минут назад, Stan Marsh сказал:

Я бы пошёл ещё дальше: не используйте Ultrapath, смысла в нём примерно ноль.

Сколько людей, столько и мнений.

Ни гудит, ни фонит, ни ...

Dalex Proficient

Dalex

Posted
Posted

К стати, ДимДимыч, твои масляные конденсаторы на, если не изменяет мне память, 38 мкф стоят.

Dalex Proficient

Dalex

Posted
Posted
3 минуты назад, ДимДимыч сказал:

Я не помню.:smile-55:

Давненько у тебя покупал, вот и подзабыл.

Хорошие конденсаторы.
