Posted
20 часов назад, BAA сказал:

Это вы к чему?
Можно ничего не придумывать, просто сигнал на второе плечо ПП не подавать...

А если, например не только сигнал не подавать , но и выходную лампу во втором плече перекоммутировать в пентодное (тетродное) включение ?

  • 4 weeks later...
Posted

Упс, стыдно сказать, но не помню, можно ли заусенцы на трансформаторных пластинах удалять с помощью надфиля? Не поплохеет ли железу от такого вандализма?

Posted
6 минут назад, Джон Поллак сказал:

А когда торцы подков притирают - это как ? А вы заусенцы !

Мысль интересная!

Posted
5 hours ago, Алекс said:

Упс, стыдно сказать, но не помню, можно ли заусенцы на трансформаторных пластинах удалять с помощью надфиля? Не поплохеет ли железу от такого вандализма?

Лучше, конечно травить. Но кто потом травило вымывать будет? В статьях встречал неоднократно. Типа притираем, а потом травим. И тогда потери от кз витка исчезают. Надфилем делали - это когда надо и работник есть. Типа царь желает развлечься, так, с пользой.

  • Like (+1) 1
Posted

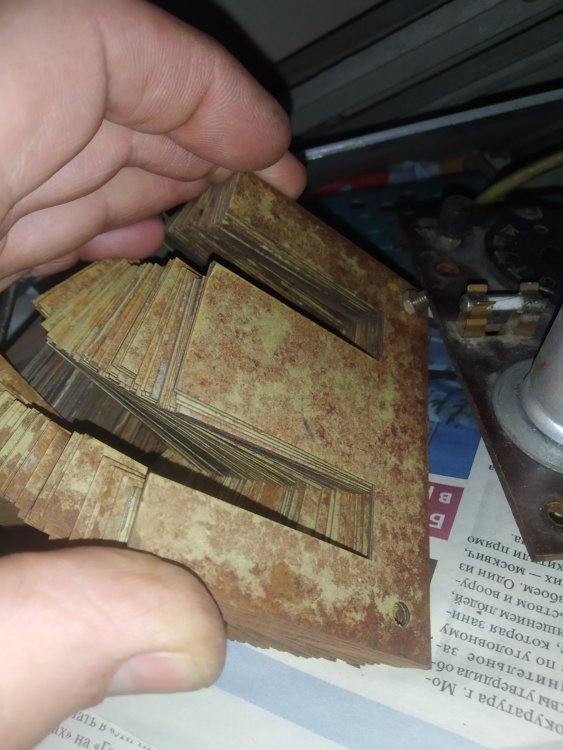

Перетряхивал большой пакет Ш40, Э-42 скорее всего, так вот тоже были края с заусенцами, железо хрупкое и идеального среза не было. Взял большой напильник к мелкой насечкой и непосредственно пластинкой где надо тер о напильник, но у меня они были по внешнему периметру.

Posted
13 часов назад, Алекс сказал:

Не поплохеет ли железу от такого вандализма?

Сдаётся мне страшилки преувеличены. Железо и подрезал, и пакет шлифовал потом. Наклёп может образовываться при шлифовке поперёк пакета. Соответственно шлифовал вдоль.


Недавно на торгах видел Немецкие ТВЗ заваренные как силовик  :shok: Докатились. Жаль фоток не сохранил.



Posted
7 минут назад, ДимДимыч сказал:

Дурью маетесь.

Хоть так, а то начнут провода слушать, да пайки греть...

  • Like (+1) 2
Posted
15 часов назад, Джон Поллак сказал:

А когда торцы подков притирают - это как ? А вы заусенцы !

Торцы подков притирать это другое, это плоскость прилегания и зазор тот, что бумажкой выставили, а не больше по краям (а лучше бы в середине), имхо.

Posted
1 час назад, Алексей сказал:

Имхо, заусенцы просто уменьшают плотность набивки пакета, он "играет" от сжатия, соотв меньше железа, чем могло бы быть

Вот именно, ради этого и было это затеяно, не для эстети же ! Ушло порядка пары часов, это меньше чем при набивке крутить их туда сюда потому-то не ложиться !

Posted
2 часа назад, Алексей сказал:

Имхо, заусенцы просто уменьшают плотность набивки пакета,

и пластины замыкают, не хорошо это...

Posted
19 minutes ago, Константин said:

Так они никогда и не были изолированы.

Это только кажется.

Posted
1 минуту назад, BAA сказал:

Это только кажется.

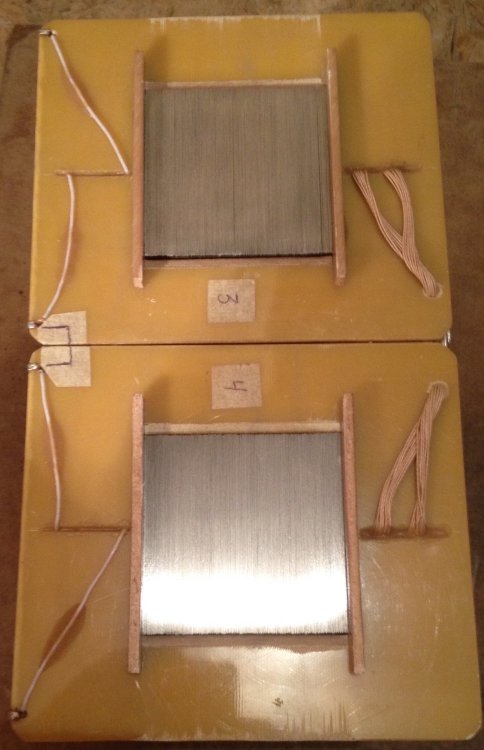

В смысле? Отшифованный-отполированный торец набора пластин "звонится" по всему срезу. Или у мння что-то не так?

Posted
12 минут назад, Константин сказал:

В смысле? Отшифованный-отполированный торец набора пластин "звонится" по всему срезу. Или у мння что-то не так?

Самое главное боковые стороны пластин ....

Posted
32 minutes ago, Константин said:

В смысле? Отшифованный-отполированный торец набора пластин "звонится" по всему срезу. Или у мння что-то не так?

Если это отдельные пластины, то если их вряд-ли притирают. Их обычно собирают, по одной.
И они изолированы либо лаком либо эмалью либо фосфатированием.
А вот с лентой так не выйдет, там оно не разбирается. Но слои опять-же изолированы.
В обычном трансе стык просто пиленый и в этом самом месте оно и закорочено очень малым сечением.
Обрабатывают ли просечки от моторов, не знаю.

Posted
55 минут назад, немой сказал:

Самое главное боковые стороны пластин ....

Немецкие аудиоинженеры применяли нанесение на боковые пластины тонкой бумаги типа тонкой ( 0,05мм)кальки . В силовых трансформаторах , сборка как в транс-ах S.E.   В  выходных обычно слой краски .

Posted

Судя по тому, что в приемниках одной модели, но разных экземплярах, стояли силовые трансформаторы, собранные и так, и эдак - то были какие-то иные соображения... Бумага была и в силовых тоже

На фото - от "Радио Коричневый" (С), 1938 г.
