Трансформатор для SE.

Russ3000

By Russ3000
in Help for beginners

 Share

Recommended Posts

Константин Proficient

Константин

Posted
Posted

Зависит от приоритетов. При большем секционировании шире полоса по вч, но и резонансов больше. При намотке 1-2-1 есть небольшой, 1-2дБ спад на 20кГц, но чистый меандр.

  • Like (+1) 3
  • Smile 1
  • Replies 405
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Сергей Б
Сергей Б

Всётаки маркетинг превыше здравого смысла, каких только сердечников не придумали, якобы для беспрецедентного воспроизведения высоких частот. Но если из играющего трансформатора совсем вытащить железо,

Ollleg
Ollleg

Много трансов СССР разматывал, как правило, лаковая изоляция живая и не трескается. В усилках использую в качестве сигнальных провод  вых.трансформатора  от разобранного лампового осциллографа 1961 го

Михаил SM
Михаил SM

Спасибо за ссылку. Вы правильно в кавычки взяли понятие - топовые .  Тут топовыми и близко не пролетало -ни одного .  Это типовые , недорогие бюджетные S.E.трансформаторы с явно обрезанным НЧ -диапазо

Posted Images

Sergio Proficient

Sergio

Posted
Posted
1 час назад, CHEL_EV сказал:

Buran81 предлагает

В-П-В-П-В

Константин советует

П-В-П

Так как же лучше?

Тоже собираюсь мотать транс для EL36 в тетродном включении.





В варианте Бурана индрас несколько меньше.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
31 минуту назад, CHEL_EV сказал:



Просвятите пожалуйста, что это?

Индуктивность рассеяния.

Типа как Даздраперма.





  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
1 час назад, Stan Marsh сказал:




Это от чего такое? Амати? Страдивари? Если не секрет... Знакомое на вид очень... Уж не РР ли там на ел?

Сергей Б Local

Сергей Б

Posted
Posted
В 08.08.2024 в 20:46, KonoV сказал:

Неприятные С с законцовкой как Ц , Ч в конце превращающаяся в Щ...... такой звонкий призвук ...... надеюсь понятно...... Но вот как это связано с шёлковой обмоткой в триодном однотактнике....... Пытаюсь выяснить......



Одна из причин, почему я собрал ламповый усилитель для аудиокниг, в нём слегка подрезал высокие.

Есть диктор, Ирина Ерисанова, читает аудиокниги, голос приятный, дикция потрясающая, но вышеупомянутые звуки у неё вырвиглазные, если усилитель на микросхемах, то от буквы С колонки по столу ездят, и вытягивают нервы.

Xрюн222 Mentor

Xрюн222

Posted
Posted
7 минут назад, Алексей сказал:

Вот выходник se на el12, тоже п-в-п




Ого, косяками прям идут... А у меня есть выходной от Радиотехники, там 2500 первички между 2 секциями по 100 вторички... И есть от тфк на ел12 там вторичка поверх первички, "без паштетов" (С)...

Xрюн222 Mentor

Xрюн222

Posted
Posted
2 минуты назад, Stan Marsh сказал:

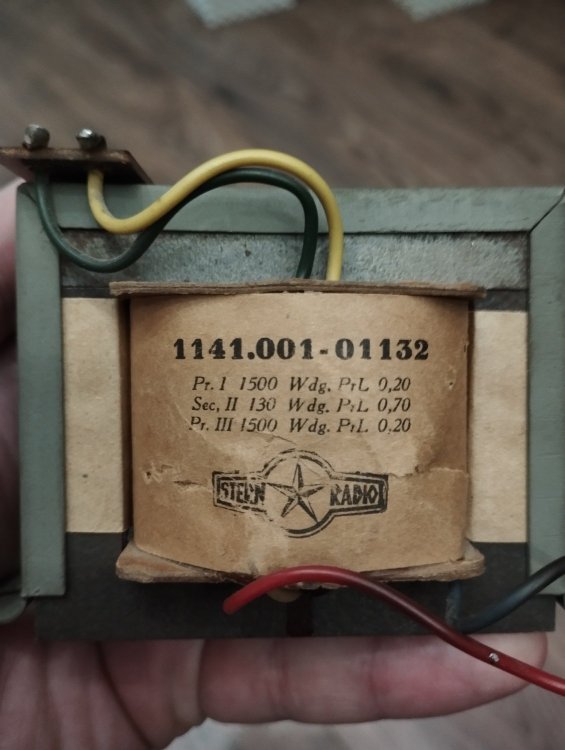

Однотактный на EL12.

По моему у меня был такой другой, только для советского рынка с 6п3с.Этот 9е91, а тот был 9r81 кажется... И основной и пищалка с эл.магнитами.

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Такие ТВЗ растаптывают в пыль целых два мифа: про БТВЗ, и про волшебные свойства современных магнитопроводов.

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

Ну, сигнальное железо от тов Круппа, поди... Несмотря что чуток ржавенькое. Но мифы оно скорее в первую очередь другие растаптывает... Но жёстко. Буран негодует:smile-37:

Даже не удивлюсь, что как активная АС, данное "бабушкино радиво" растаптывает в пыль весь бред, который обычно пишут любители термина "бабушкино радиво". Данный Штерн это не какой нибудь там картонно-тряпочный тфк, а  благородная "большая голубая точка". :smajlik-prava:

  • Like (+1) 1
volli Proficient

volli

Posted
Posted
40 минут назад, Xрюн222 сказал:

данное "бабушкино радиво"



1 час назад, Xрюн222 сказал:

там 2500 первички между 2 секциями по 100 вторички... И есть от тфк на ел12 там вторичка поверх первички, "без паштетов"

Какой диапазон можно ждать с подобных "радив"? Просто прикидываю РР трансформаторы на железе от ТС-160 и думаю о подобном секционировании.

Xрюн222 Mentor

Xрюн222

Posted
Posted
Только что, volli сказал:



Какой диапазон можно ждать с подобных "радив"? Просто прикидываю РР трансформаторы на железе от ТС-160 и думаю о подобном секционировании.

Тсш 160?

Sergio Proficient

Sergio

Posted
Posted
1 час назад, Stan Marsh сказал:

Такие ТВЗ растаптывают в пыль целых два мифа: про БТВЗ, и про волшебные свойства современных магнитопроводов.

Ретрограды выходят из тени. Про направление проводов не забываем.

ТимВал Local

ТимВал

Posted
Posted

Иностранными словами прошу не выражаться! (С)

У намотки 1-2-1 есть одно неоспоримое преимущество при производстве. Намотку можно использовать как в РР так и в SE. Достаточно перебрать железо с "перекрышки" на ЕI. :smile-59:

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
Только что, ТимВал сказал:

Иностранными словами прошу не выражаться! (С)

У намотки 1-2-1 есть одно неоспоримое преимущество при производстве. Намотку можно использовать как в РР так и в SE. Достаточно перебрать железо с "перекрышки" на ЕI. :smile-59:

Ровно как и при намотке1-2-1-1-2-1

ТимВал Local

ТимВал

Posted
Posted


Можно скоммутировать и в "однотакт".

Я предпочитаю такой вариант:


Считаю это оптимально разумным компромиссом.

Кстати тоже можно скоммутировать в РР.

  • Thanks (+1) 1
