6С4С и её родственники. Теория. Практика.

Xрюн222

By Xрюн222
in Help for beginners

 Share

Если я меняю в усилителе переходной конденсатор К78-2 на К40У-9, ФТ3, К76-2 того-же номинала или на другой , при прослушивании я:

52 members have voted

  1. 1. я меняю в усилителе переходной конденсатор К78-2 на К40У-9, ФТ3 того-же номинала, при прослушивании я:

    • Разницу в звуке не слышу от замены конденсаторов.
      3
    • Слышу разницу в звуке при замене конденсатора .
      35
    • Никогда не сравнивал, поэтому не знаю .
      14

Recommended Posts

Ollleg Mentor

Ollleg

Posted
Posted
41 минуту назад, Stan Marsh сказал:

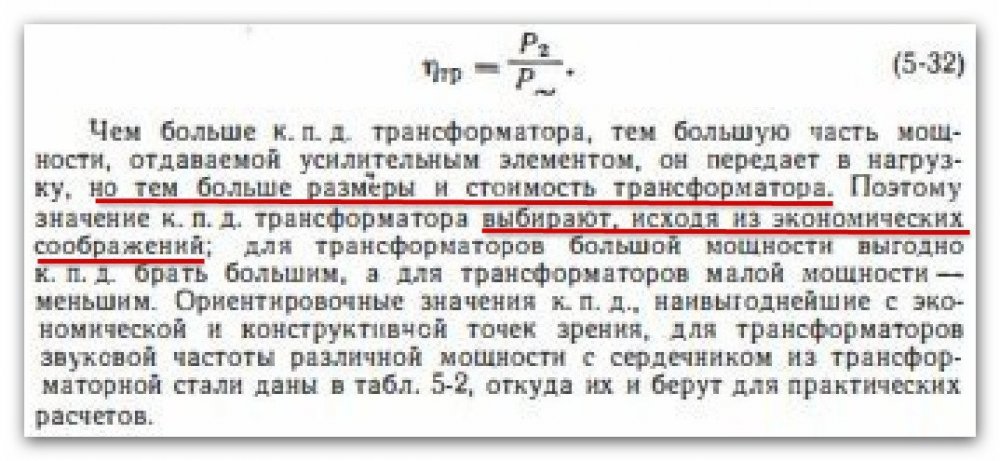

Я - по Цыкину. Две весёлых формулы.





Надоело, об одном и том-же сотый раз.





20 минут назад, Buran81 сказал:

Значит транс для 6С4С попадает под категорию  КПД  85%.

Это у Вас "значит", исходя из ...

  • Like (+1) 1
  • Replies 825
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Евлампий 2
Евлампий 2

Насколько я понял, сверхглубокие НЧ как таковые - это своего рода побочка. Энтузиасты утверждают, что с БТВЗ (вероятно, из-за чрезвычайно ненапряжного режима "во всех отношениях" по железу) по-иному,

Xрюн222
Xрюн222

Под 1 шт 6с4с и тп.Только что со станка. Прям еще теплый :). По советам ДД и Сергея Б

Ollleg
Ollleg

"Мы тут ни при чем." это отождествление с кем? За "нормальность" топит Буран, сколько не изменял коммент, смысл остался тот-же, лучше бы в первом варианте и оставил, а то по 10 раз нужно возвраща

Posted Images

Stan Marsh Mentor

Stan Marsh

Posted
Posted
16 минут назад, Ollleg сказал:

Надоело, об одном и том-же сотый раз.

Ну если надоело, зачем в сотый раз это постить? Вовсе не обязательно делать трансформаторы исходя из экономических соображений! Кто неволит-то?! К формулам претензии есть? Нет. Тогда какие проблемы сделать трансформатор наивысшей стоимости и наибольших размеров? Советская власть запрещает? Надоело, честное слово! Всё написано, нет, опять что-то выковырять из контекста и ткнуть в оппонента. Вроде все взрослые люди, а приглядишься: дети малые, несознательные.





Ollleg Mentor

Ollleg

Posted
Posted
15 минут назад, Stan Marsh сказал:

  Ну если надоело, зачем в сотый раз это постить? Вовсе не обязательно делать трансформаторы исходя из экономических соображений! Кто неволит-то?! К формулам претензии есть? Нет. Тогда какие проблемы сделать трансформатор наивысшей стоимости и наибольших размеров? Советская власть запрещает? Надоело, честное слово! Всё написано, нет, опять что-то выковырять из контекста и ткнуть в оппонента. Вроде все взрослые люди, а приглядишься: дети малые, несознательные.

У меня как раз не к формулам претензии, а к их трактовке оппонентом. А что, вырванный отрезок чем то выпадает из общего контента? Читать фото не каждый будет, а увеличенный читаемый отрезок как раз указывает на суть выбора - из каких соображений такой выбор, о чём здесь с усёром и спорят , утверждая - вот так и всё, остальное неверно, кпд минимально подходит и всё - дальше "вы с ума сходите"

Что не так то?





15 минут назад, Stan Marsh сказал:

Ну если надоело, зачем в сотый раз это постить?

Нет, я должен в сотый раз читать Бурана и молча глотать его посты? Потому и написал:

25 минут назад, Ollleg сказал:

Надоело, об одном и том-же сотый раз.



Stan Marsh Mentor

Stan Marsh

Posted
Posted
24 минуты назад, Ollleg сказал:

А что, вырванный отрезок чем то выпадает из общего контента?

Разумеется, это беллетристика. Ещё раз и последний: есть расчёт, подставляем нужное себе любимому, и получаем ТВЗ. Всё. Будет он малой стоимости и малого размера или дорогой и большой, будет басить с двух герц или с двадцати - это не зависит от формул, а исключительно от собственных хотелок. Не зависит от формул. А газеты можно и не читать, если отвлекают.



24 минуты назад, Ollleg сказал:

...я должен в сотый раз читать Бурана и молча глотать его посты?

Его подход давно понятен, но тут все не очень-то сдерживаются. Диалог вообще странный, где возражения по существу вопроса? Нету, одни эмоции. Как возможен диалог, если один говорит, что нужен ТВЗ с КПД=80% и полосой снизу 20Гц, а другие просто требуют "большого" ТВЗ? Обоснуйте, это же технический форум, а не бабский про шмотки.

Ollleg Mentor

Ollleg

Posted
Posted
25 минут назад, Stan Marsh сказал:

А газеты можно и не читать, если отвлекают

Вот и предлагаю, от ТВЗ вернутся к обсуждению 6С4С, схемам, драйверам для неё и т.д., а вопрос с ТВЗ считать закрытым и более к нему не возвращаться. Всё всеми сказано сполна, чай не коровы, жевать до бесконечности....

  • Like (+1) 3
  • Thanks (+1) 1
  • Smile 1
Кружка Local

Кружка

Posted
Posted
6 минут назад, Ollleg сказал:

вопрос с ТВЗ считать закрытым и более к нему не возвращаться.

В данной ветке однозначно. В соответствующих местах - эксперименты от Nepalimso весьма интересны и с достойным сопровождением информацией в отличии от.

  • Smile 1
Ollleg Mentor

Ollleg

Posted
Posted
9 минут назад, Кружка сказал:

В данной ветке однозначно. В соответствующих местах - эксперименты от Nepalimso весьма интересны и с достойным сопровождением информацией в отличии от.

Естественно! Даже необходимы, многим!

Евлампий 2 Mentor

Евлампий 2

Posted
Posted

И все же, на излете темы, осмелюсь уточнить у кого-нибудь из секты свидетелей Шторма - то железо что у меня нашлось действительно похоже что от него? Там именно Ш60? (Наружную геометрию если что могу слазить в сарай уточнить). Заранее спасибо.

RSD Veteran

RSD

Posted
Posted

Берём сердечник 16 кв. см. с окном 75 х 30 мм., делаем каркас, половину его отдаём на первичную обмотку, половину на вторичную, быстро прикидываем, сколько секций (три-пять) и каким проводом намотать 2500 - 3500 витков, получаем сопротивление первичной в районе 60 - 100 Ом и хороший трансформатор для 6С4С. :smile-59:

  • Like (+1) 3
Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted

Именно так делал, еще давно.Именно для 6с4с, 45 и т.п. Ш32х(50... 60), окно по металлу 32х80, по каркасу примерно 30х75, так и есть. Моталось от 3600 до 4500 первички. Провод порядка 0,38....0,45 по меди, если не ошибаюсь. Вторичка по ситуации, провод  1,25....1,6.



Сергей Б Local

Сергей Б

Posted
Posted

Я прошу прощения, вроде как с трансформаторами бред закончили. Но у моего последнего проданного усилителя, на 6с4с, сопротивление первичной обмотки было 508 ом. Его купили сразу, с первого прослушивания. Что я должен был рассказать покупателю о КНИ и КПД ?

Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted

Что они - оптимальные! :smile-17: С трансформаторами в теме закончили бред, а по делу наверное можно/нужно писать?

RSD Veteran

RSD

Posted
Posted

 Выходные трансформаторы для лампочек с внутренним сопротивлением ниже килоома и мощностями усилителей до 15 ватт считаются и мотаются легко хоть на чём. Вопросы возникают только к наличию подходящего железа и проволочек.

Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted

Там/тут в статье  "многабукаф" и немного про "иное". Нас выше интересовал вопрос, напомню, имеем- Rнагр, Rтр ( полное, обеих обмоток), Ri лампы. Определить КПД, в прОцентах.

KAI Proficient

KAI

Posted
Posted
32 минуты назад, Xрюн222 сказал:

Там/тут в статье  "многабукаф" и немного про "иное". Нас выше интересовал вопрос, напомню, имеем- Rнагр, Rтр ( полное, обеих обмоток), Ri лампы. Определить КПД, в прОцентах.

А то, что потери в трансформаторе зависят от частоты, не учитываете? Какой тогда большой смысл в столь большом внимании к КПД.



Алекс Proficient

Алекс

Posted
Posted
1 час назад, RSD сказал:

 Выходные трансформаторы для лампочек с внутренним сопротивлением ниже килоома и мощностями усилителей до 15 ватт считаются и мотаются легко хоть на чём. Вопросы возникают только к наличию подходящего железа и проволочек.

С железом под однотакты сейчас совсем беда(((

RSD Veteran

RSD

Posted
Posted



27 минут назад, KAI сказал:

А то, что потери в трансформаторе зависят от частоты, не учитываете?

  Так проделать все эти измерения на той частоте, что нормирована, например на 10 кГц или какие там ещё в табличках пишут.

5 минут назад, Алекс сказал:

С железом под однотакты сейчас совсем беда(((

  Альт аудио вроде продаёт.

BAA Master

BAA

Posted
Posted
5 minutes ago, Алекс said:

С железом под однотакты сейчас совсем беда(((

Стричь никто не хочет? Это может быть. Изотропное. Пока э-моторы делают - будет и железо.

ВКН Local

ВКН

Posted
Posted

Половинка ОСМ-0,4.

Ктр =27,6. 6к5/8ом. L=30Гн. 70mа/dc. 155ом постоянному току. Ls=17мГн. Вторичка - первичка - вторичка.


  • Like (+1) 2
Алекс Proficient

Алекс

Posted
Posted
27 минут назад, RSD сказал:





  Альт аудио вроде продаёт.

Только обычное Ш, с большим окном в начале года последнюю стопку Е-130 забрал, на этом фсё, ничего нет. Копыта не люблю, совсем к ним не лежит, особенно к силовикам...

Константин Proficient

Константин

Posted
Posted

Про размер твз сказано более,, чем достаточно, каждый может решить для себя. А вот что действительно было бы полезно в этой ветке, так это конкретные, проверенные на практике и промерянные расчеты форумчан для популярных "железок". Многие ведь делали. Потом можно свести в таблицу. Для новичков это будет более интересно, чем наши споры.

  • Like (+1) 2
  • Smile 1
Михаил SM Local

Михаил SM

Posted
Posted
2 часа назад, Сергей Б сказал:

Я прошу прощения, вроде как с трансформаторами бред закончили. Но у моего последнего проданного усилителя, на 6с4с, сопротивление первичной обмотки было 508 ом. Его купили сразу, с первого прослушивания. Что я должен был рассказать покупателю о КНИ и КПД ?

Обычно говорят себе (своей совести)  - на...я  , зачем , сорри , ты это бедному человеку сие впарил... .   Опытные заказчики часто просят предоставить все обмеры и данные на те авторские, типа, трансформаторы, которые им предлагают поставить .     Но если и есть своя уверенность , что 500 ом есть ""айс "" , то должно быть и обоснование , но и если оно зашло -  ""комфорт звука от 5000 витков зашкалил"" , то всё нормально .., все довольны.

Кружка Local

Кружка

Posted
Posted
9 минут назад, Михаил SM сказал:

Опытные заказчики часто просят предоставить все обмеры и данные на те авторские, типа, трансформаторы.

Нюанс: некоторые намотчики на это отвечают - "я лучше знаю, что и как тебе нужно".

  • Smile 1
  • Neutral (0) 1
RSD Veteran

RSD

Posted
Posted
34 минуты назад, Алекс сказал:

Копыта не люблю, совсем к ним не лежит,

  ШЛ из М4 вполне себе хороши. К тому же у них потери меньше.:smile-46:

  • Like (+1) 1
