1 минуту назад, Xрюн222 сказал:

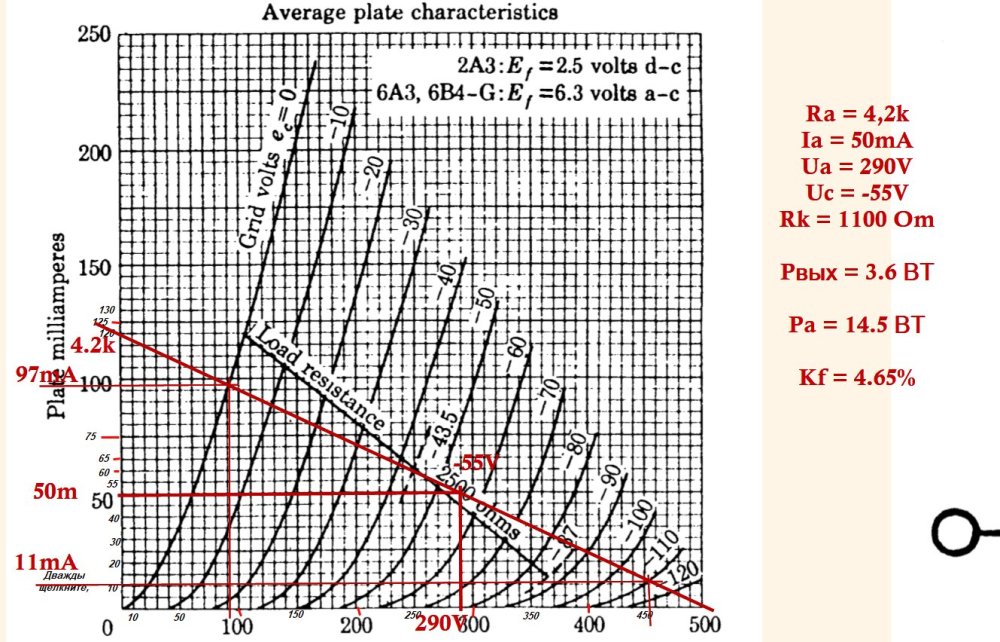

Честно говоря, при рассеянии 14,5 вт на аноде выходная мощность 3,6 вт вызывает некоторые сомнения...

Всё честно выложено и график выше приложен, пересчитать 5 минут для специалиста.



Считайте, нам не сомнения нужны, а факты и циферки. Так вроде?




Posted

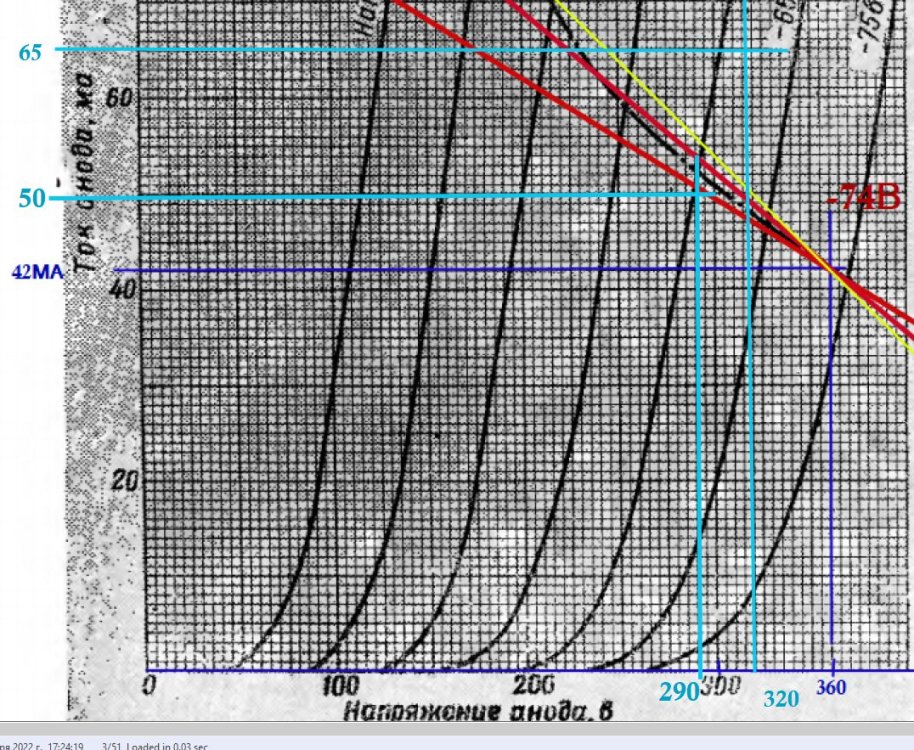

кпд у меня 0.93 , я по данным ДД считал,у меня по его расчётам вых. тр, но даже если 0.8 брать, разница то не особо... 3.1 ВТ

666666666666666666666666666666666666666666666666666666666666666.jpg.84cbe313b9f5f06e90add1bc9a1a6584.jpg

Posted
14 часов назад, Юрий_Б сказал:

Что то у Вас в катоде большое R, у меня при 320v было 820 омов.

Давайте так. смотрим график, пересчитываем, находим ошибку - пишем.

Я считаю.

____________________________

у меня при 320v  где? анод-катод? анод-земля? ток какой? на сетке сколько?



Давайте цифры, а не домыслы, надеюсь , графики читать никто не разучился? Считать не забыли как?

Posted
10 минут назад, Ollleg сказал:

Давайте цифры, а не домыслы, надеюсь , графики читать никто не разучился? Считать не забыли как?

Мне не надо считать, в данном случае, у меня в реальном усилителе в таком режиме лампы работают, нет там никаких 3,6 вт, да и 2,7 под вопросом. Это не "домыслы", а РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ. В отличие от абстрактных теоретизирований.

  • Like (+1) 2
Posted



14 часов назад, Xрюн222 сказал:

Мне не надо считать, в данном случае,

Нужно всем пояснить, не нужно считать, потом меряйте.

Вопросов нет больше .

п.с. у меня вот в этой схеме 3.2 ВТ нарисовалось по приборам, фактически особо не отличается,  .... ПО ПРИБОРАМ!




Posted
В 27.12.2022 в 00:06, Ollleg сказал:

 у меня вот в этой схеме 3.2 ВТ нарисовалось по приборам, фактически особо не отличается, только вольтаж был пониже на 10 вольт (340, вместо 350).... ПО ПРИБОРАМ!

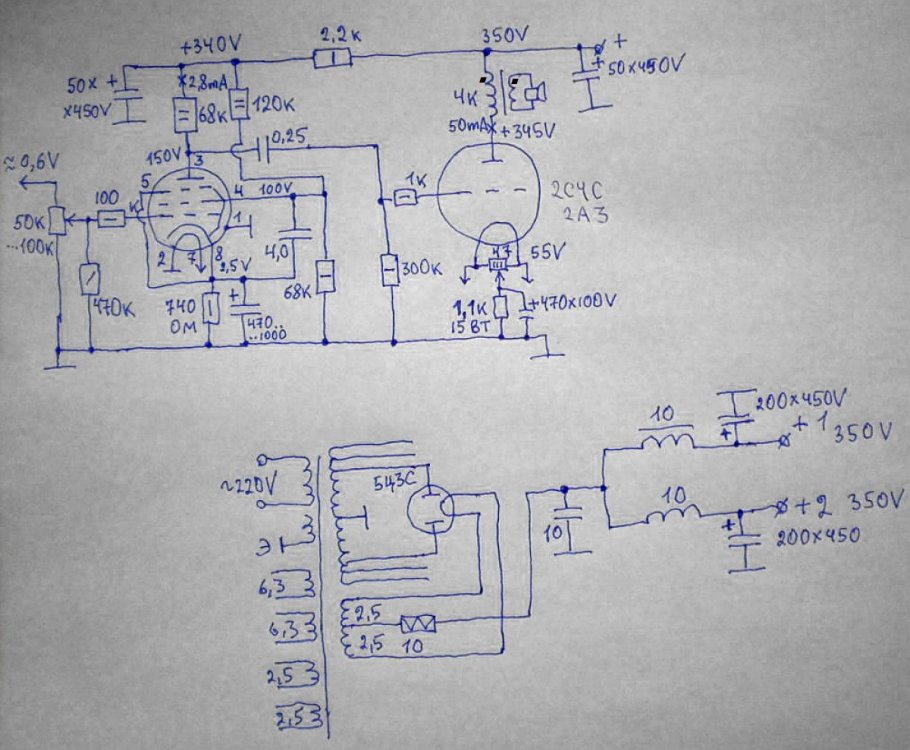

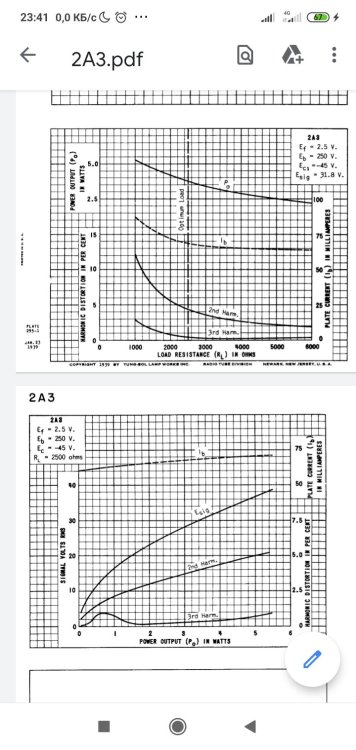

С 2с4с 3,2 вт? Или с новодельной 1 анодной 2а3?

Posted
14 часов назад, Xрюн222 сказал:

С 2с4с 3,2 вт? Или с новодельной 1 анодной 2а3?

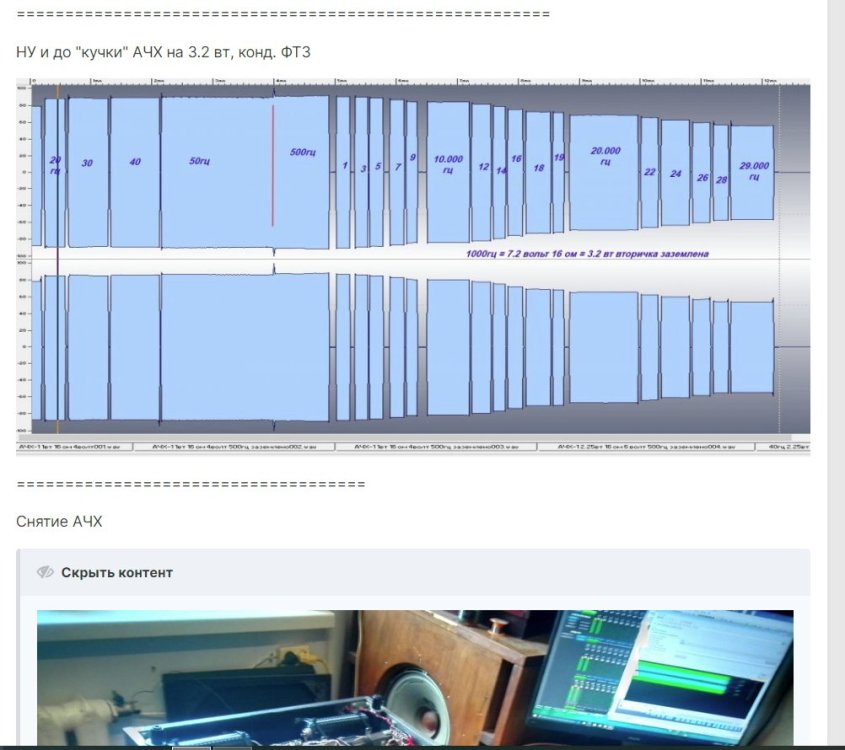

На 6с4с. Реальные 3.2 ВТ. 1973г Светлана.

5555555555555555555555555555555555555555555555555555555555555.thumb.jpg.e3bf69fc791130a830fde8fbe361af0c.jpg



:smile-33:



Posted
12 часов назад, Ollleg сказал:

На 6с4с. Реальные 3.2 ВТ. 1973г Светлана.

5555555555555555555555555555555555555555555555555555555555555.thumb.jpg.e3bf69fc791130a830fde8fbe361af0c.jpg



:smile-33:



Особенно сомнительны компетенции по вопросу применения 2а3 и 6с4с!!! Согласен! Не все же знают всëпровсëлучшевсех как Зам по чему догадайтесь сами. :good:Ну, извиняйте, коли ко двору не пришелся... Пойду удавлюсь или выпью яду,что остается...

Кстати, насчет 3,2 вт с 6с4с не возражаю.Или про 2а3 новодел (для которой, по-хорошему,нужны другие режимы бы, погорячее).Вопрос был про 2с4с.

Posted
3 часа назад, Xрюн222 сказал:

Особенно по вопросу применения 2а3 и 6с4с!!! :good:Ну, извиняйте, коли ко двору не пришелся... Пойду удавлюсь или выпью яду,что остается...

Я реальную схему привел и дал ссылку на снятие ачх с реального готового усилителя, так же пояснения (с фото) как снимал и считал.

Вы же пока просто слова пишите:

14 часов назад, Xрюн222 сказал:

Мне не надо считать, в данном случае, у меня в реальном усилителе в таком режиме лампы работают, нет там никаких 3,6 вт, да и 2,7 под вопросом. Это не "домыслы", а РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ. В отличие от абстрактных теоретизирований.

На каком усилителе, при каких режимах, где схема, измерения?

_________________________________________________________________________________

Аргументация не особо убедительная, для меня в крайнем случае.

Для Юрия Б резистор великоват в 1.1кОм, опять спрашиваю - в каком режиме у Вас лампа работает и снова нет ответа.

Конечно, если поддать току и выжать Рассеивание выше нормы (20-21ВТ),резистор катодный и будет 820-860 Ом,

но у меня не превышает нормы 15ВТ рассеивания, конечно скачет напряжение от изменений в сети, но выше 15.5ВТ не будет.

Логика где при вопросах?

3 часа назад, Xрюн222 сказал:

Ну, извиняйте, коли ко двору не пришелся... Пойду удавлюсь или выпью яду,что остается...

К какому двору? Это обычная тема, которую я открыл и где просчитал три варианта входных ламп для уся на 6с4с (при этом изначально была дана схема и А.И.Манакова) и  хотел услышать аргументацию с доводами ЗА и ПРОТИВ того или иного решения. А в обсуждении получилось то, что получилось, увы.:smile-61:

5 часов назад, юрий робертович сказал:

У меня 6с4с Ра=17вт, Rкатода=860ом(430+430ом, каждое С5-5 5вт), и рассеют 3,5 вт, непорядочек

Юрий Робертович, Хорошо. Никто же не возражает против Вашего решения.

  • Like (+1) 1
Posted

Пожалста. Режим анод катод 275-280 вольт, ток 50-55 ма, смещение сколько получилось для данного режима. Резистор в катоде 3,3 ком.

Posted
2 часа назад, Xрюн222 сказал:

Пожалста. Режим анод катод 275-280 вольт, ток 50-55 ма, смещение сколько получилось для данного режима. Резистор в катоде 3,3 ком.

Я не понял, про что это и для чего.

но.

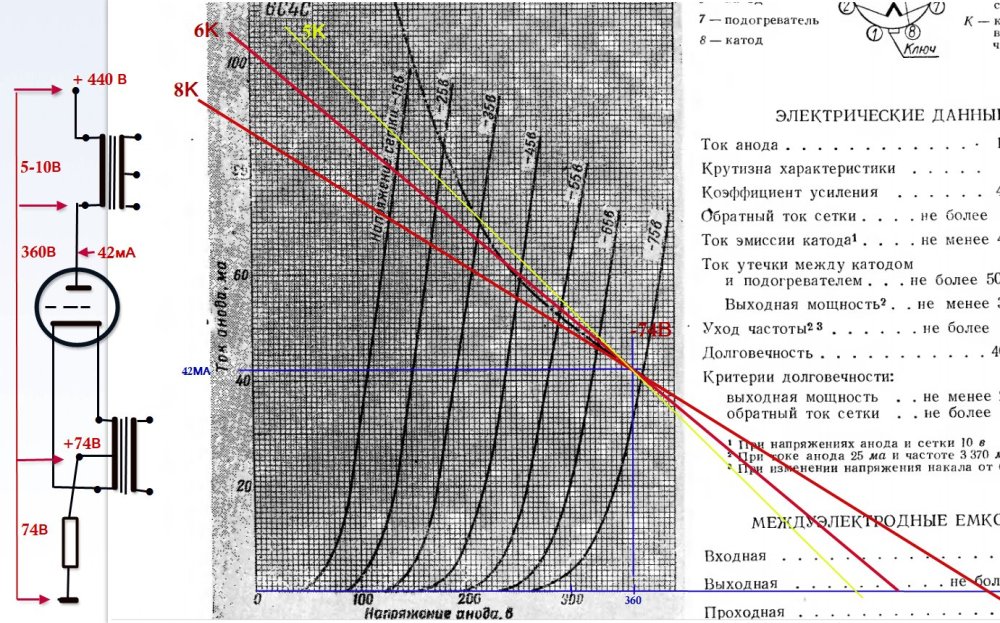

Если режим с автосмещением, тогда для 6С4С при 280В анод-катод

55мА на сетке примерно (+-1) -52В, Rk соответственно 945 Ом

50мА на сетке -53В, Rk 1060 Ом

Вых. мощность будет зависеть от R трансформатора.

При чём тут 3.3 кОм ? Может R выходного тр. имелось в виду?


  • Like (+1) 1
Posted
3 часа назад, Xрюн222 сказал:

Кстати, насчет 3,2 вт с 6с4с не возражаю.Или про 2а3 новодел (для которой, по-хорошему,нужны другие режимы бы, погорячее).Вопрос был про 2с4с.

В этой теме мы рассматриваем именно 6С4С, трудно не заметить этого, даже по названию.

Возражаете или нет, значения не имеет.

Есть схема, есть собранный усилитель с подобными данными для 6С4С, есть замеры при 3.2ВТ вых.мощности  на реальном аппарате, этого достаточно.

Всё уже выяснили, можно двигаться дальше.

Posted
1 час назад, Ollleg сказал:

в каком режиме у Вас лампа работает и снова нет ответа.

На вскид не вспомню, надо смотреть записи, а от дома я далеко.

Posted
40 минут назад, Юрий_Б сказал:

На вскид не вспомню, надо смотреть записи, а от дома я далеко.

Юрий, да там и так понятно. Рассеиваемая мощность у Вас превышена, отсюда ток больше, катодный меньше. Я собирал примерно в таких режимах, схем тоже много подобных, 820-860 Ом катодный выходит.

у меня при 320v было 820 омов.

Вообще, если это напряжение между анод-катод, а не анод-земля, жестко выходит,

при таком напряжении анода 880 (876) Ом получается при 65мА и -57В на сетке,

рассеиваемая мощность уже 20.8 ВТ. При 820 Ом будет ещё больше ток и рассеиваемая мощность.










У меня же  режим рассеивания не превышен 14.5ВТ,  а анодное выше стандартного 290В, ток ниже 50мА соответственно на сетке -55в и катодный больше . 1100 Ом

На схеме с графикой анодно-сеточных 6С4С всё понятно, всё поддаётся подсчёту и перепроверке.

________________________________________________________________________________________


  • Like (+1) 1
