Если я меняю в усилителе переходной конденсатор К78-2 на К40У-9, ФТ3, К76-2 того-же номинала или на другой , при прослушивании я:

52 members have voted

  1. 1. я меняю в усилителе переходной конденсатор К78-2 на К40У-9, ФТ3 того-же номинала, при прослушивании я:

    • Разницу в звуке не слышу от замены конденсаторов.
      3
    • Слышу разницу в звуке при замене конденсатора .
      35
    • Никогда не сравнивал, поэтому не знаю .
      14


Recommended Posts

Posted
2 часа назад, Ollleg сказал:

П.С. немного комментарии подправил, смягчил "острые углы".

Не думаю чтоб коллега Хрюн222 ошибался. Человек в теме лет 40. Желательно прояснить, вероятно одни и те же вещи с разного ракурса :drinks:

  • Like (+1) 2
Posted
14 минут назад, Timbuktu сказал:

Желательно прояснить

Да вроде всё уже прояснилось ко всеобщему согласию и столь же всеобщей радости.

Posted
26 минут назад, Xрюн222 сказал:

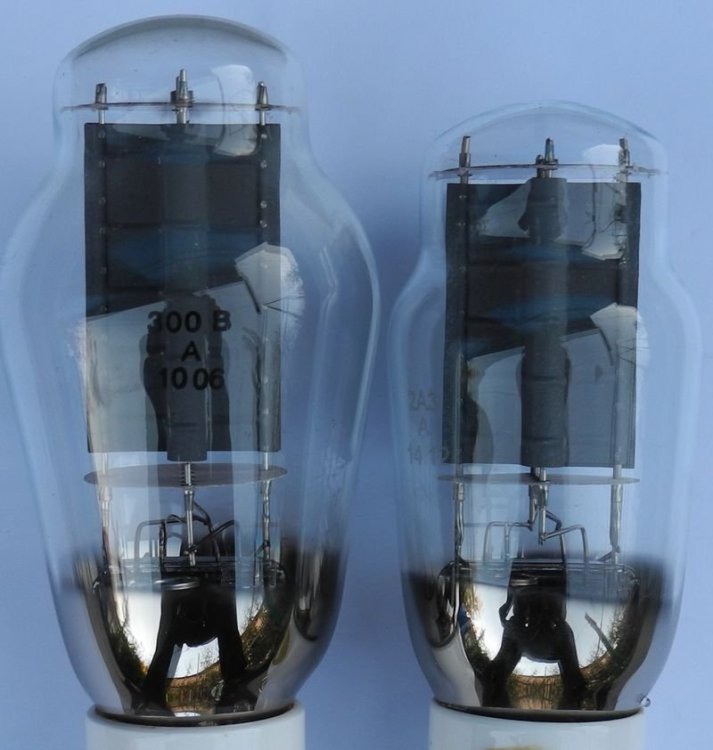

Дык, 2а3 даже не равно 2а3 :). Если новодел/стародел.

Так Робертович иного мнения, Михаил SM тоже.

Но по большому счёту для нашей темы это значения не имеет. Если кто пользует древнюю полудохлую 2а3 и не может с неё снять 3 ватта, что графики рисуют ВАХи, это их проблемы.

Вообще старая лампа не равно новой и при этом у тех же относительно новых 6С4С (хоть с "хранения") 70х разброс тоже мама не горюй.

Из 10 имеющихся светок разных годов 56г-80г отобрал комплект 70х, что соответствуют анодно сеточным вахам и с ними строю.

А те же "мохнатые" 6B4G ни одна до заявленных хар. не дотянула, не от того, что они плохие, просто "устали" от жизни и свой ресурс фактически выработали.....

Posted
1 минуту назад, Ollleg сказал:

Если кто пользует древнюю полудохлую 2а3 и не может с неё снять 3 ватта, что графики рисуют ВАХи, это их проблемы.

А вообще 3 и 2,5 ватт большая разница? Наверное не отличишь при обычном прослушивании на полуватте? А так можно, наверное, и 4 снять,. если постараться и на гармошки не смотреть. Вопрос наверное в использовании оптимальном?

  • Thanks (+1) 1
Posted
5 минут назад, Timbuktu сказал:

А вообще 3 и 2,5 ватт большая разница?

Незначительная. 3 и 30 - это да, разница.



1 минуту назад, Ollleg сказал:

дружно сосредоточили

Так вроде уже всё, рассредоточили.

  • Like (+1) 1
Posted
4 минуты назад, Timbuktu сказал:

А вообще 3 и 2,5 ватт большая разница? Наверное не отличишь при обычном прослушивании на полуватте? А так можно, наверное, и 4 снять,. если постараться и на гармошки не смотреть. Вопрос наверное в использовании оптимальном?

Одновременно!

Тык я об этом и толкую! :smile-31:

Posted
В 27.12.2022 в 21:37, Timbuktu сказал:

...3 и 2,5 ватт большая разница? Наверное не отличишь при обычном прослушивании на полуватте? А так можно, наверное, и 4 снять,. если постараться и на гармошки не смотреть.

Все вышеприведённые графики моделируют некие идеальные условия, фактически - работу лампы на активную нагрузку. В реальной схеме с учётом параметров выходного трансформатора (в т.ч. небесконечной индуктивности, неравномерной АЧХ, отличного от единицы к.п.д.) и схемы измерения выходная мощность может отличаться (как в большую, так и в меньшую стороны)

 https://newaudioportal.com/topic/160-расчёт-рабочей-точки-по-вах-усилитель-se-на-6н7с-el34/?do=findComment&comment=3613



  • Like (+1) 3
Posted

Думаю, это и так всем понятно.

Впрочем, это не мешало некоторым уважаемым инженерам указывать значения с точностью до второго знака после запятой. Как по мне, это допустимые чудачества в циаилизованном обществе.:smile-11:

  • Like (+1) 1
Posted
8 часов назад, юрий робертович сказал:

У меня 6с4с Ра=17вт, Rкатода=860ом(430+430ом, каждое С5-5 5вт), и рассеют 3,5 вт, непорядочек

Определенные типы резисторов  , типа танталовых в цилиндрических корпусах , если установить их через термопасту на приемлемой площади радиаторы ,  работают с превышением мощности рассеивания до 50 % . По любому , на уровне создания усилителя на тонком -высоком уровне (в не только режимы дерьбанить) , важны сигнатуры звука применяемых деталей  , стабильность этих сигнатур и их взамодействие друг с другом.  Можно , к примеру , поставить известный сткловидный мощный резистор (две шт ) 1,5к (10вт ) в катодную цепь 300В w.e. 50-Х годов и полностью (абсолютно) снести этой ламе всё  её ""легендарное"" музыкальное разрешение , обрушив в итоге звук ВСЕГО усилителя до уровня мейшу Аудионот с китайскими лампехами 300В . А можно 3,3к (2вт ) тантал в параллель ( и даже без радиаторов)  и получить (если в остальном нет лажы) полное раскрытие потенциала Вестерн Электрик.

3 часа назад, Ollleg сказал:

Юрий, да там и так понятно. Рассеиваемая мощность у Вас превышена, отсюда ток больше, катодный меньше. Я собирал примерно в таких режимах, схем тоже много подобных, 820-860 Ом катодный выходит.

у меня при 320v было 820 омов.

Вообще, если это напряжение между анод-катод, а не анод-земля, жестко выходит,

при таком напряжении анода 880 (876) Ом получается при 65мА и -57В на сетке,

рассеиваемая мощность уже 20.8 ВТ. При 820 Ом будет ещё больше ток и рассеиваемая мощность.










У меня же  режим рассеивания не превышен 14.5ВТ,  а анодное выше стандартного 290В, ток ниже 50мА соответственно на сетке -55в и катодный больше . 1100 Ом

На схеме с графикой анодно-сеточных 6С4С всё понятно, всё поддаётся подсчёту и перепроверке.

________________________________________________________________________________________


Практика выявила , когда промеряешь в типовом режиме , в одном ""пристрелянном "" каскаде на той же 6с4с , что они весьма все разные -  в итоге одна может выдать (условно все одной свежести...) 3,5 вт , и другая - почему-то 2,7 ....  .  К примеру , 6в4G -  кенрад блэк - в том же месте (что и 6с4с) - 4,2вт ..., Сильвания в меру бу , правда, уже 2,8 вт .

  • Like (+1) 1
Posted

...

10 часов назад, Михаил SM сказал:

...3,5 вт , и другая - почему-то 2,7 ....  .  К примеру , 6в4G -  кенрад блэк - в том же месте (что и 6с4с) - 4,2вт ..., Сильвания в меру бу , правда, уже 2,8 вт .

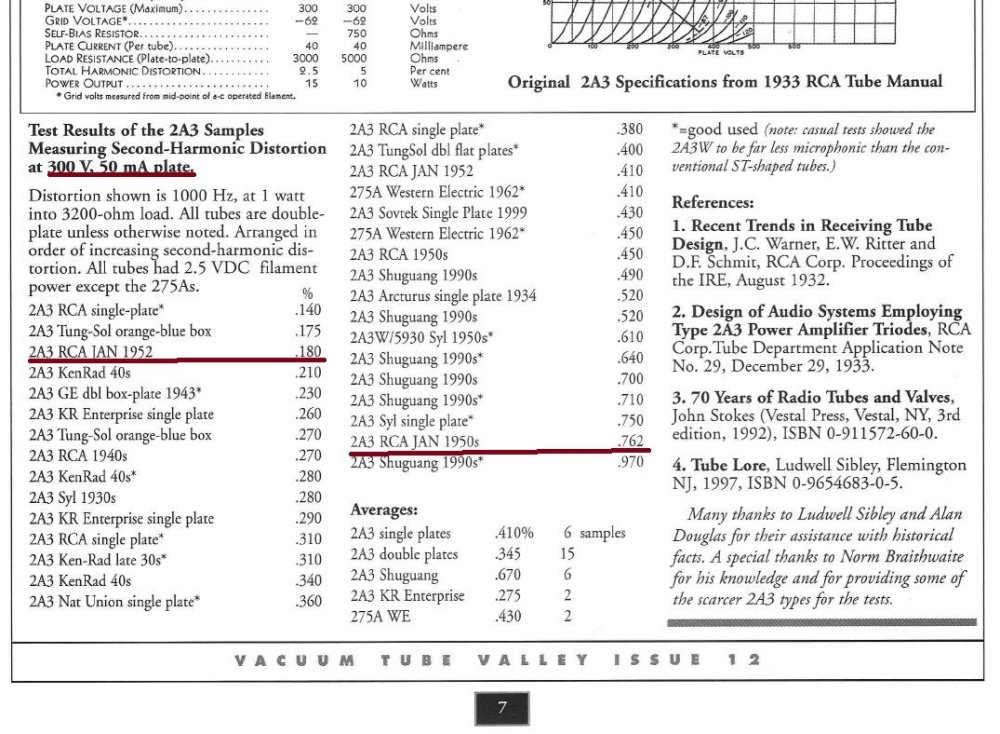

2A3 test.jpg

  • Like (+1) 1
  • 2 weeks later...
Posted

Разные не разные, старые американцы при 15 бывают потрескивают

Сейчас у моего друга трудится усилок 2А3 голд, 19,5вт на аноде, даже и не думает трещать или еще чего, и кажется что эта не предел еще ее возможностей

  • 2 months later...
Posted

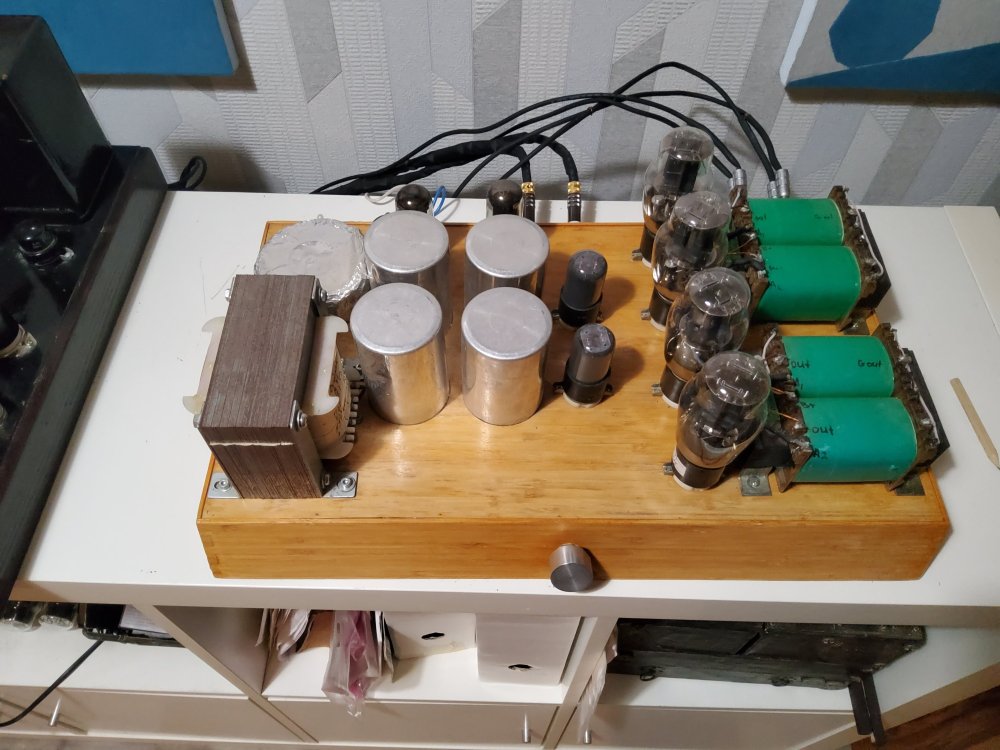

Теория и практика в одном флаконе. Простейший двухтакт на 6С4С. Входной транс на двухкатушечном пермаллое 1:2+2. Готовится за пару вечеров. Далее дифкаскад на 6н8с, 6с4с с фиксированным смещением, выходные А-А 5к, техзазор в сердечнике. Накалы переменкой, анод "от розетки". Фона ноль даже на рупорах. Если бы не пошел по кривой пентодной дорожке, пожалуй оставил, как основной.


  • Like (+1) 6
Posted
8 минут назад, ВКН сказал:

Тезка, а можно идею входного трансформатора раскрыть в отдельной теме?

А здесь схемку дать?

  • Like (+1) 1
Posted

Силовик в ближайшей подстанции. Накал не много потребляет. А 5к - оптимум.

Особый плюс - за накал переменкой. А уж зазор в РР трансе для меня - аксиома. Браво!

  • Like (+1) 1
Posted
55 минут назад, ВКН сказал:

Тезка, а можно идею входного трансформатора раскрыть в отдельной теме?

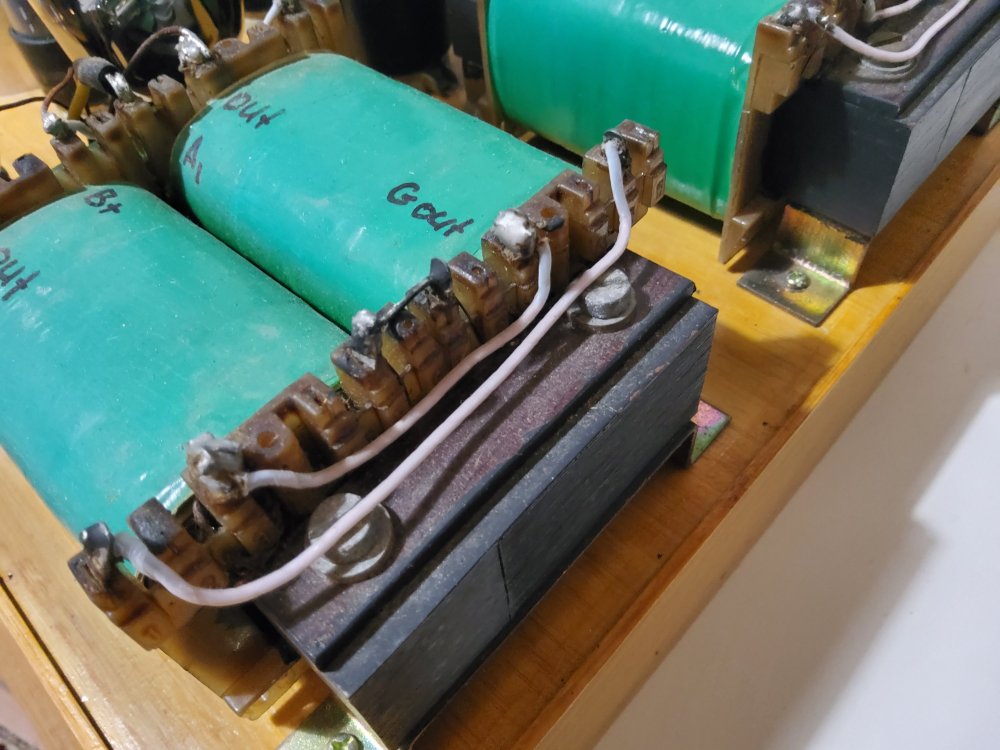

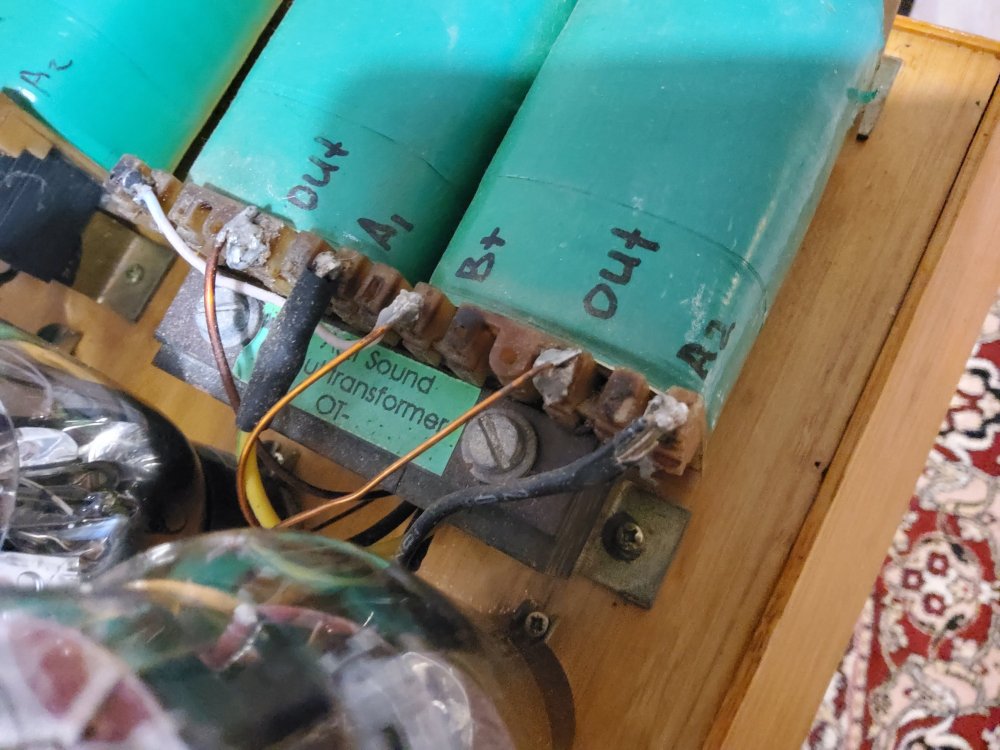

Этим выходникам уже лет 25. Дизайнили и готовили их Саша Белканов(RIP)  и Пугачевский. Первичка 80ом/11Гн А-А. Секционирование каждой карушки простое, первичка-вторичка-первичка. Железо похоже Г-Г, мне такое не попадалось. Вторичку помнится заказывал на 6 ом, типа и вашим и нашим) Монтаж как у меня делать НЕ надо. Все токоведущие клеммы должны быть надежно изолированы!



  • Like (+1) 2
Posted

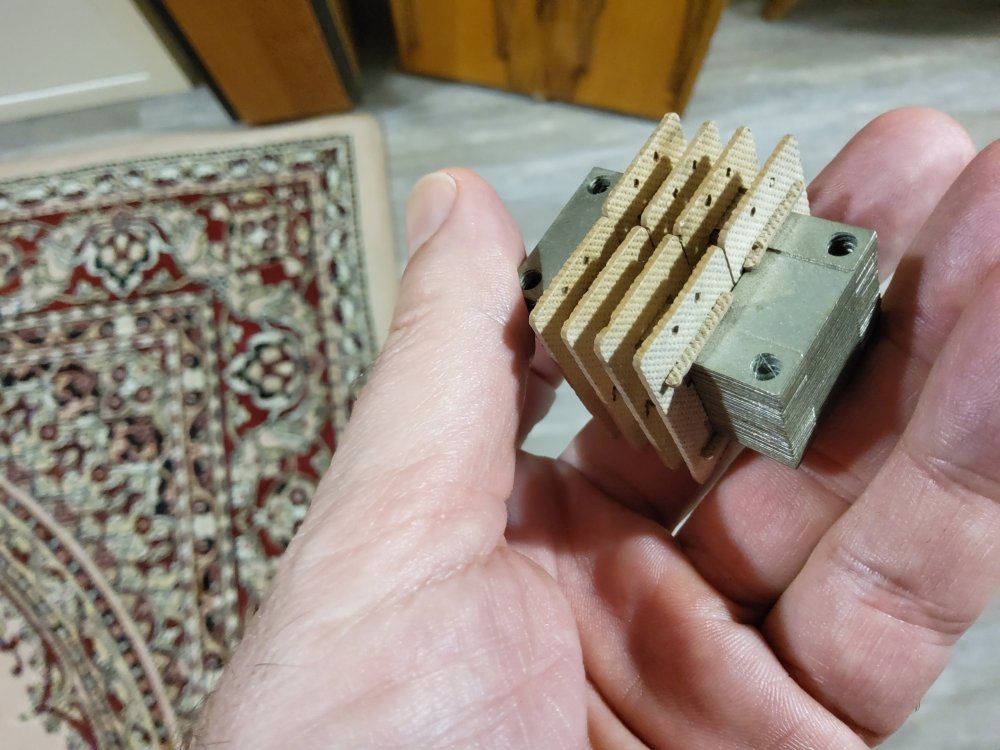

1 час назад, ВКН сказал:

Тезка, а можно идею входного трансформатора раскрыть в отдельной теме?

Сорри, тезка! Входного! Да там все просто. На каждой катушке первичка- переворот- вторичка- переворот-первичка. Провод 0,1 катушки зеркально, первички впараллель, вторички последовательно, левая нижняя с правой верхней, правая нижняя с левой верхней. Потом нарисую. Тип намотки внавал, но не совсем "по-хамски)" а как если бы рядно вправо, но в 3-4 витка возврат влево. Железка была такая, но без галетных щечек.
