Recommended Posts

Posted
7 минут назад, Михаил К. сказал:

Вариант 1 или 2 или 3 или 4 или 5 или 6 ?



В любом. Магнитная индукция по сечение сердечника не одинаковая и зависит от длины силовой линии.

Posted
10 минут назад, KAI сказал:

 зависит от длины силовой линии.

Я вроде написал, что в моем примере средняя длина магнитной линии везде одинаковая.

Posted
1 час назад, KAI сказал:

В любом. Магнитная индукция по сечение сердечника не одинаковая и зависит от длины силовой линии.

Ааа...я понял про че речь. Это старопортальские байки про то что у ленточных мол внутр.длинна лент короче чем внешняя и мол из за этого в них больше получается искажений чем в Штамповке))))  Проходили уже это и отвечли.Но байка все ходят я вижу. Ленин жив,как говорится)))

Сегодня вечером кину опять картинки с КНИ  штамповки и си кора.

  • Like (+1) 1
Posted
1 час назад, KAI сказал:

В любом. Магнитная индукция по сечение сердечника не одинаковая и зависит от длины силовой линии.

Супер.
Покажите хоть одну формулу учитывающую соотношение Rвну/Rвне. Для индукции.
И второе, приведите численные значения индукции (внутри/снаружи) для анизотропной стали с заданными анизотропией и соотношеним длин. Индукция внутри "N" снаружи "M"
Анизотропия 20%, соотношение длин 2:1 (типичные для шихтовки из 2412).
А потом прочитаем, что говорит отечественная наука.

Posted
32 минуты назад, Buran81 сказал:

из за этого в них больше получается искажений чем в Штамповке

По идее, должно быть наоборот. Ибо штамповка не совсем изотропна.

  • Like (+1) 2
Posted

Имелось ввиду, как я понял, что искажает больше тот, у которого возикают локальные возмущения магнитного поля, вызванные различной плотностью магнитного потока. В этом смысле тор, особенно с образующей круглого сечения практически идеальный кандидат на отсутствие таких возмущений.

Posted
6 часов назад, BAA сказал:

По идее, должно быть наоборот. Ибо штамповка не совсем изотропна.

Конечно ,так и есть. Процесс штамповки почти привращает любую хорошую ,анизотропную ленту  в шлак . Но "байки из склепа" ,про разную длинну лент в ШЛ и страшные искажения в них ,все ходят по форумам .

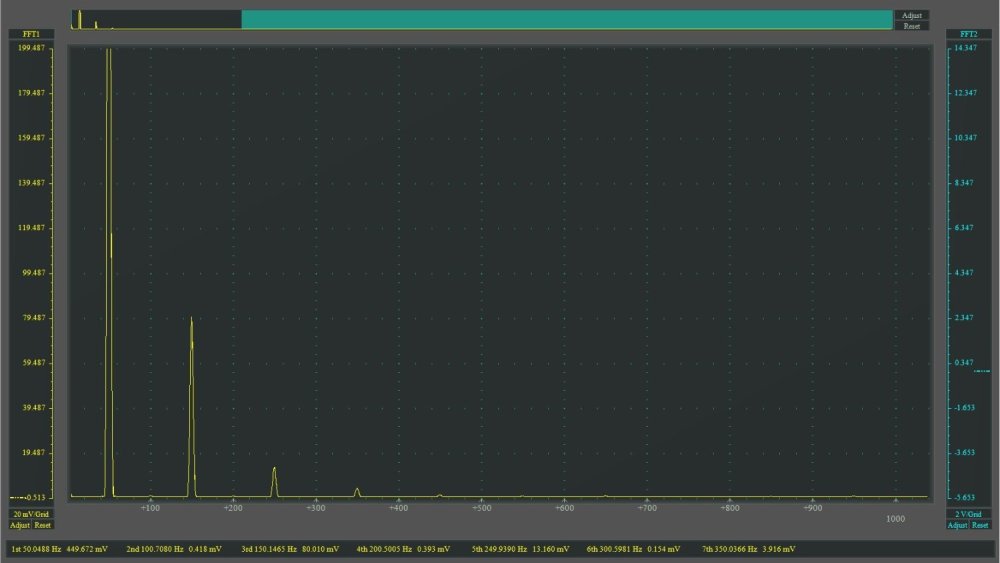

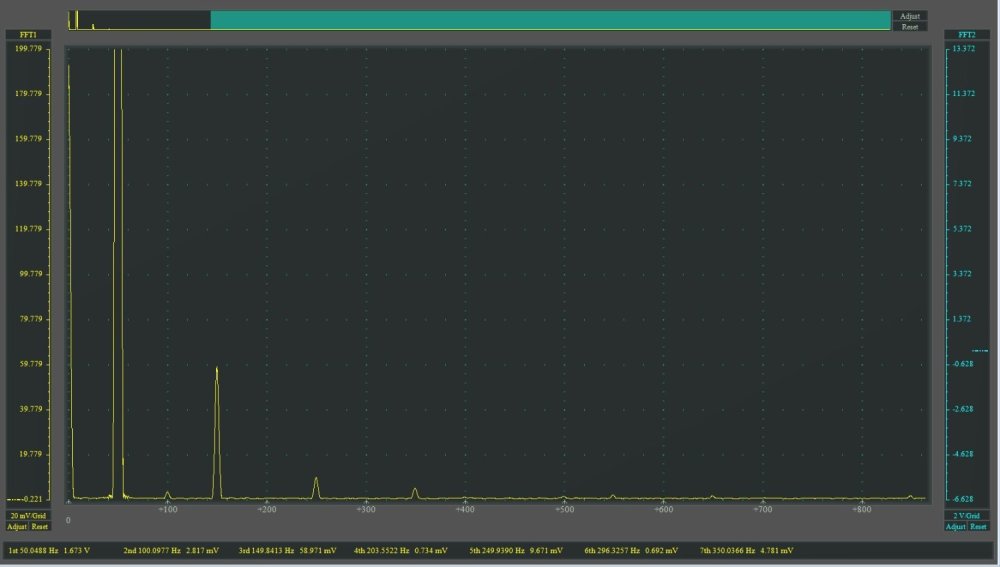

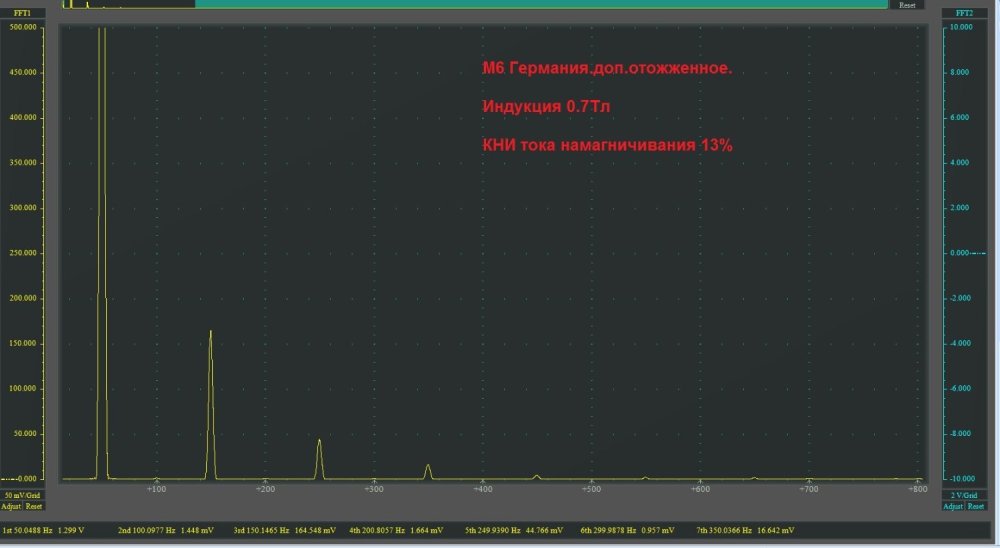

Вот картинки КНИ по порядку:  Hемецкой анизотропной М6 (естественно в штампе),  изотропной М400 и Ленточного анизотропного HiB.  Индукция везде 0.7Тл.

Screenshot_2.thumb.jpg.482129b0ae98e8e830599f73d709fbd5.jpgScreenshot_1.thumb.jpg.409bcfbce2dc14654b38688b711319ce.jpgScreenshot_3.thumb.jpg.f5ba4da4c61036a15f4528ac32b35678.jpg

  • Like (+1) 1
Posted

Схема измерения КНИ для которой приведены данные картинки? Плз в студию! Иначе не совсем понятно, к чему картинки притянуть?

Posted
7 часов назад, Михаил К. сказал:

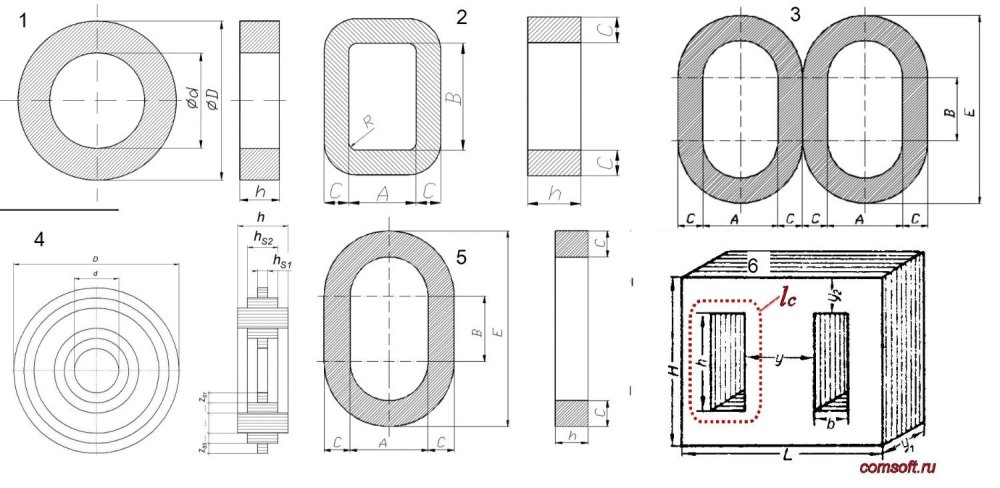

Понятно. Простой вопрос - у какого варианта (1,2,3,4,5,6) они будут меньше и у какого- больше, можете объяснить ?

Сечение и средняя длина магнитной линии и зазор одинаковые, материал изотропный. Или вторая альтернатива, если нигде нет зазора.

форма сердечника.jpg

Меньшие будут вариант 3, большие вариант 6.

Чтобы не возникали такие искажения в расчётах выходных трансформаторов лучше брать не среднюю длину магнитной силовой линии, а минимальную.

  • Hmm... (-1) 1
Posted
10 минут назад, Buran81 сказал:

Конечно ,так и есть. Процесс штамповки почти привращает любую хорошую ,анизотропную ленту  в шлак



Как говорил ак. Ландау, "...  а нет ли тут обыкновенного вранья? " (С)

Во что же тогда должна превращать штамповка, скажем, 79 или 81 й пермаллой? :smile-62:

Posted
5 минут назад, Xрюн222 сказал:

Как говорил ак. Ландау, "...  а нет ли тут обыкновенного вранья? " (С)

Во что же тогда должна превращать штамповка, скажем, 79 или 81 й пермаллой? :smile-62:

А 79 или 81 й пермаллой анизатропны?

  • Like (+1) 2
Posted

 Хорошо, вопрос поставим иначе. Механизм якобы превращения замечательной ленты в полнейший шлак? Что "такого" ужасного делает штамповка?

Posted
20 минут назад, Xрюн222 сказал:

 Хорошо, вопрос поставим иначе. Механизм якобы превращения замечательной ленты в полнейший шлак? Что "такого" ужасного делает штамповка?

Если материал магнитопровода анизотропен, а поток несколько раз поворачивает и часть пути идет против шерсти.

С пермаллоями такой проблемы нет, ибо оно магнитно изотропно.

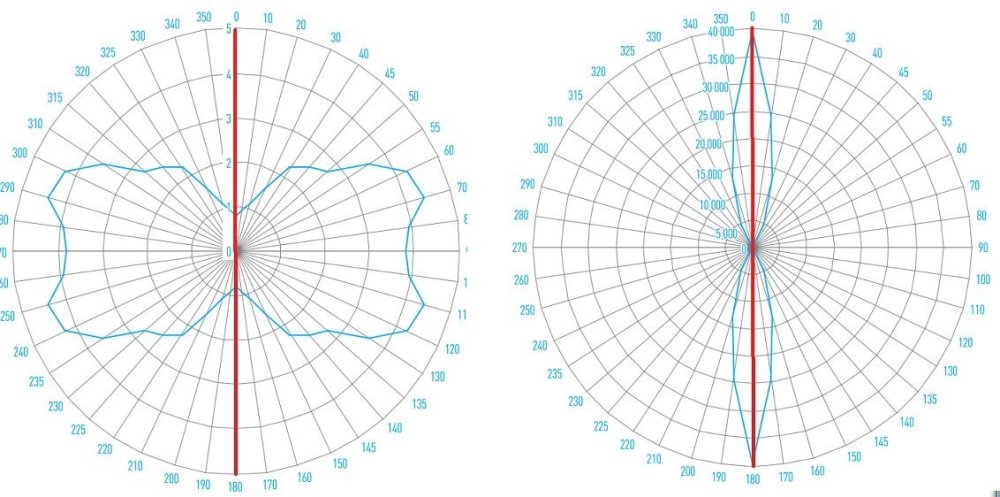

Вот потери и проницаемость нормальной элтех стали от угла потока к прокату.

Слева -ватт/кг, справа-мю.

потери в стали от угла.jpg

  • Like (+1) 4
Posted

Например, рассмотрим пластины безотходной штамповки, как е96 или е84 и тп. Где, какой прОцент пути, поток идёт в, предположительно, "неправильном" направлении?

  • Like (+1) 1
Posted

Вечер добрый.

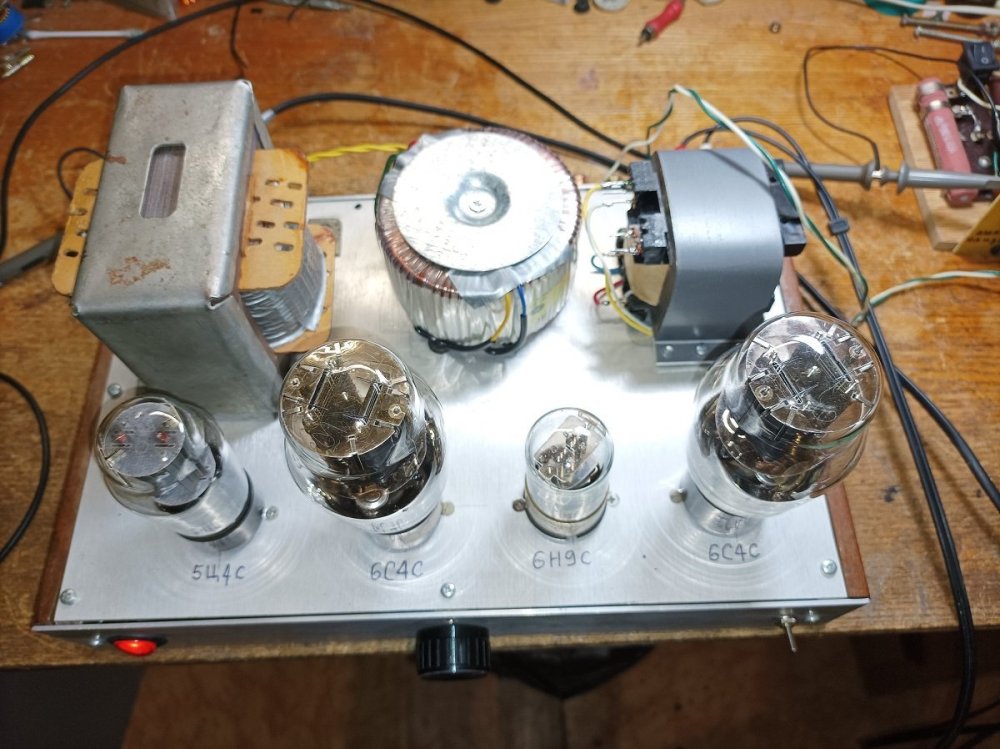

Как бы "стенд":


Нагрузка 8 ом. Выходная мощность близка к максимальной.

Минут 15....20 всяко прошло. тв6се- желтая осциллограмма. Синяя-другой канал, с тором.


Никакого "сплющивания" осциллограммы не наблюдаю. :smile-61:

Скорее выход с ТОР-а кривоватый, но то по другой причине...

Сдаётся мне что "дело было не в бобине"....:smile-44:

Posted
9 минут назад, ТимВал сказал:

Сдаётся мне что "дело было не в бобине"..

В бобине.

Ток какой? 45 ма?

Частота какая? 30 гц?

Posted

Валерий, ну оставь на тройку часиков, лучше до утра.

И поверь, я не в одном макете пробовал. И с разными лампами при этом.



п.с. для ускорения процесса можно  20 гц поставить, если только синусойда сразу не искривиться.....

Posted

Ну до утра это перебор, а до отбоя оставлю. :er:   Самому страх как интересно.

На 20 он и не заявлен как бы... Зачем такой трэшь...

  • Smile 1
Posted
6 минут назад, Ollleg сказал:

если только синусойда сразу не искривиться....

Пробовал и 10, не кривится сволочь! :biggrin: Сразу по крайней мере...

Posted

Покс не совсем понимаю механизм покривения синуса "потом",через некотрое время, по причине железа... :shock:

Posted

Приценился к 5-ти ваттному ТВЗ от "золотая середина", цена 13500 руб. За 1 штуку! :smile-59: Как вам?

А TW6SE стоит 2500 руб. Ни чё так разница?

За 13 косарей, китайцы целый усилитель соберут. :smile-03:

Posted
1 минуту назад, Xрюн222 сказал:

механизм покривения синуса "потом",через некотрое время, по причине железа... :shock:

Ну если только магнитопровод нагреется до "температуры Кюри".  Но это вряд ли случится...
