...и снова ГМ 70

Lukasarts

By Lukasarts
in Valve

 Share

Recommended Posts

  • Replies 985
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Фломастер
Фломастер

Как я уже где то ранее писал, мной ведется работа по созданию удобного в обслуживании, универсального корпуса для лампового усилителя, позволяющего просто и без ущерба для внешнего вида изменять схемо

Фломастер
Фломастер

Сложность и качество исполнения меня не особо пугают, вот точность расчетов для меня проблема... Материалы запланированы, скажем типовые, отечественные. Межкаскадник - из двух Ш кинотеатрального, выхо

Сидоров СА
Сидоров СА

Этот проект родился в далеком 2009 году...Сначала драйвером стояла С3G,потом добавился межкаскадник танго,потом 6V6 в триоде...В середине 2000ых силовых готовых под данный проект как бы в природе не б

Posted Images

Rezvoy Local

Rezvoy

Posted
Posted
39 минут назад, Xрюн222 сказал:

Лайфхак: такой 500х1440 можно распилить на 3 части, 2 по 200 и 1 по 100, и использовать по отдельности.

Стрёмно... и жалко...  Всего пара...

  • Smile 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
31 минуту назад, Кружка сказал:

Вот проводить разгерметизацию изделия под подобные напряжения не решился бы.

Потом побыстрее загерметизировать, конечно.

  • Hmm... (-1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

Причина "кислой рожицы" с минусом? Сделано не раз. Пока работает. Но не заставляю никого. Хоть в кусок медной  или алюминиевой трубки поместить  и герметиком типа ВГО залить. Опять же, не всегда под полным напряжением используем. Они и для более низких относительно компактнее многих других.

Кружка Local

Кружка

Posted
Posted
1 час назад, Xрюн222 сказал:

Причина "кислой рожицы" с минусом?

Именно та, что под себя ладно еще, но другим советовать…. А изделия из рук еще и под заказ в основном. Этакая киловольтная бомба с задержкой.

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

Изделия "из рук" и "под заказ"  уже предполагает, что делатель  имеет соответственную квали-Фикцию, не ниже, чем, а уж если еще там и киловольтА - так тем более, да и пользователя на 3 группу аттестовать надо бы, по хорошему. Я, скажем, всю жизнь с клистронами-магнетронами-лбв, но никому никогда никаких хкиловольтных  проектов  делать не возьмусь . И себе делать не буду. Мой предел - 500 вольт . Лучше 300.

  • Like (+1) 1
alex41697 Enthusiast

alex41697

Posted
Posted
В 14.04.2025 в 15:00, Xрюн222 сказал:

Лайфхак: такой 500х1440 можно распилить на 3 части, 2 по 200 и 1 по 100, и использовать по отдельности.

Интересная информация.Надо покумекать как сохранить герметичность. Так то поделить емкость смысл иногда имеет.Вообще они были у ребят в Медтехнике которые обслуживают разные томографы и прочую подобную технику.

Кружка Local

Кружка

Posted
Posted
14 минут назад, alex41697 сказал:

в Медтехнике

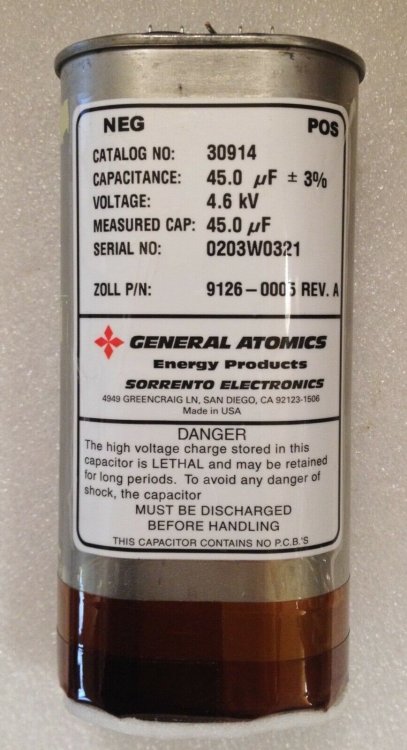

В дефибрилляторы подобные высоковольтные идут. Нужно только внимательно подключать. Не забывая, что они полярные в отличии от большинства плёнки.

Rezvoy Local

Rezvoy

Posted
Posted
12 минут назад, Кружка сказал:

В дефибрилляторы подобные высоковольтные идут. Нужно только внимательно подключать. Не забывая, что они полярные в отличии от большинства плёнки.

Я правильно понял: не электролитические но полярные? Можно подробнее...

Сам на всякий случай черный всегда на общий паял.

Кружка Local

Кружка

Posted
Posted
1 час назад, Rezvoy сказал:

не электролитические но полярные?

Да. Разбирать не разбирал, так что про конкретное наполнение ничего сказать не могу. Выводы обозначены. Пробовал ради интереса переплюсовывать. Какое-то напряжение они держат, но утечка начинается расти далеко до номинала.



Ещё, производителем заявлен очень малый ресурс, но у нас и условия работы другие...Atomic_2.thumb.jpg.e76c0ce52cc887051a1004b0346a1ad0.jpgAtomic_1.thumb.jpg.cf5b60ade33fa184f8d4bd5cff985a05.jpg







  • Like (+1) 1
BAA Master

BAA

Posted
Posted

Может тот самый случай, когда есть внутренний/внешний электроды. Нарисован дроссель, что проще интегрировать в конденсатор? Это просто предположение. Новые дефибрилляторы биполярные, что позволяет уменьшить требуемую энергию в два раза. Полярность на пациенте значения не имеет.582.jpg.c3276e10bd5a029e7634db84d66febf2.jpg

AlexKorotov Local

AlexKorotov

Posted
Posted
2 часа назад, alex41697 сказал:

Интересная информация.Надо покумекать как сохранить герметичность. Так то поделить емкость смысл иногда имеет.Вообще они были у ребят в Медтехнике которые обслуживают разные томографы и прочую подобную технику.

Оборудование это числится на балансе у больницы, и теперь (у нас) везде есть план по утилизации. Т е все сдают в переработку, и тем кто обслуживает это оборудование ни как не взять что то от туда. А так, конечно там есть ценные детали кроме этих конденсаторов. Те же оу186 были в очень древних УВЧ, в рентгене старом, немецком серво усилители с хорошими лампами и силовиками. В современном рентгене быстрые ОУ и буферы.

В УЗИ кучи отличных быстрых ОУ, опорники, ЦАПы, драйверы, реле с сотню штук и прочее...

Томограф нн разбирал, не знаю что там.

BAA Master

BAA

Posted
Posted
1 hour ago, Кружка said:

Пробовал ради интереса переплюсовывать.

Там прямо написано: 10% переполюсовки терпит, 80% - отказ.

alex41697 Enthusiast

alex41697

Posted
Posted

Ну вот с чем столкнулся..интересно в описании про антимагнитный разрыв, что разрыв преодолевается магнитным потоком через соседние пластинки и  не упирается в сам разрыв то есть индуктивность выше, магнитное поле сохраняется лучше и выпирания его в месте разрыва не происходит.Задал разработчикам много вопросов, включая характеристики железа.Геометрию обещают прям идеальную.

Снимок экрана 2025-04-17 в 19.25.12.zip

BAA Master

BAA

Posted
Posted
50 minutes ago, alex41697 said:

Геометрию обещают прям идеальную

Это было лет эдак 10-15 назад, когда стали такую шихтовку в том самом граде скобарей употреблять. Удивительно, что ещё делают. Главный спец ушел в ковид... Но нет, смотрел сайт, жив курилка ;-)

  • 5 months later...
Сергей Б Local

Сергей Б

Posted
Posted
В 14.01.2024 в 19:54, Карабасс сказал:

Ага, поетумо стали пихать межкаскадник добавив к RC еще и L завязав всю эту кашу с f.?

Всё правильно, индуктивность и ёмкость, при изменении частоы, ведут себя прямо противоположно, компенсируя друг друга. В итоге звук честнее.

  • Like (+1) 2
Сергей Б Local

Сергей Б

Posted
Posted
В 02.04.2024 в 20:48, Aleksey_kul сказал:

А никто не пробовал качать ГМ-70 народной лампочкой 6Н6П - мощность анода 4,8 Вт, ток катода - 45 мА. Вроде должна потянуть.

Коэффициент усиления ГМ 70, чаще всего 5, иногда 6, пока свежая. Что бы получить на выходе 20 ватт, нужно вкачать в сетку 4 ватта, без искажений, это если абстрагироваться от вольт и миллиампер. Какие 4 ватта без искажений вы получите от 6Н6П ? И это с межкаскадным трансформатором, а с резистивным каскадом что там останется ?

Rezvoy Local

Rezvoy

Posted
Posted
7 часов назад, Сергей Б сказал:

Коэффициент усиления ГМ 70, чаще всего 5, иногда 6, пока свежая. Что бы получить на выходе 20 ватт, нужно вкачать в сетку 4 ватта, без искажений, это если абстрагироваться от вольт и миллиампер. Какие 4 ватта без искажений вы получите от 6Н6П ? И это с межкаскадным трансформатором, а с резистивным каскадом что там останется ?

Стесняюсь спросить: а на кой в неё "вкачивать 4 ватта", если не заходить в режим тока сетки?  С учетом сеточного резистора и миллеровой емкости 200 мВт уже избыточны.

  • Smile 1
alss Proficient

alss

Posted
Posted
9 часов назад, Сергей Б сказал:

Коэффициент усиления ГМ 70, чаще всего 5, иногда 6, пока свежая. Что бы получить на выходе 20 ватт, нужно вкачать в сетку 4 ватта,

Зависимость мощности от напряжения квадратичная, так что 20/36=0,55 Вт достаточно.

  • Hmm... (-1) 1
