Rezvoy Local

Rezvoy

Posted
Posted
10 минут назад, Фломастер сказал:



  У меня есть готовый накальный трансформатор с одной вторичной обмоткой, возможен ли накал ГМ70 левого и правого каналов от одного выпрямителя ?

Чисто теоретически если, обмотка имеет средний вывод, работать будет практически сносно. Обмоточка только нужна на 9 ампер минимум.:smile-09:

  • Like (+1) 1
  • Thanks (+1) 1
  • Replies 985
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Фломастер
Фломастер

Как я уже где то ранее писал, мной ведется работа по созданию удобного в обслуживании, универсального корпуса для лампового усилителя, позволяющего просто и без ущерба для внешнего вида изменять схемо

Фломастер
Фломастер

Сложность и качество исполнения меня не особо пугают, вот точность расчетов для меня проблема... Материалы запланированы, скажем типовые, отечественные. Межкаскадник - из двух Ш кинотеатрального, выхо

Сидоров СА
Сидоров СА

Этот проект родился в далеком 2009 году...Сначала драйвером стояла С3G,потом добавился межкаскадник танго,потом 6V6 в триоде...В середине 2000ых силовых готовых под данный проект как бы в природе не б

Posted Images

Фломастер Local

Фломастер

Posted
Posted

 Спасибо,   этот трансформатор я собирался перемотать - вторичку, на какой ток рассчитаны обмотки не знаю, выводы сделаны толстым многожильным, х.х при входном 235в. - 0,1а. , отвод от середины есть 8в. - 0 - 8в., всего 16в.  Я его нагружал, на две ГМ70, 16в., два раздельных моста на Д303 (Д305 нет), конденсаторы по 100000мкф, на лампах получилось 19в. минимум допустимого. Проработал 1час 15минут без верхнего корпуса, на диодах с радиаторами температура поднялась до 30-33 гр., трансформатор 37 гр., панелька 42 гр., текстолит 33 гр.  Через час напряжение на лампах упало до 18,8 в., дальше греть диоды побоялся. Пока не хочу переделывать этот трансформатор, другой работы полно, не разгребешь. Мелких конструктивных проблем повылазило - решаем.

 Я не сторонник принудительного охлаждения, но все же решил предусмотреть возможность установки кулеров на 80мм., (на фото примерка одного из вариантов размещения), в текстолите сделал вентиляционные окна (увеличил их еще больше, чем на фото), установку панелек по высоте можно изменять (высоко торчащие лампы смотрятся некрасиво), в декоративной панели щель вокруг ГМ70 также будет увеличена. Блок питания накала должен быть самостоятельно скомпонован и легко устанавливаться в корпус.






  • Like (+1) 4
Aleksey_kul Proficient

Aleksey_kul

Posted
Posted

При анодном ГМ-70 в 1050 В и токе 0,1 А, мощность потребляемая моноблоком составила 280 Вт, оказалось достаточным использовать железо и первичку (с добавлением обмоток на 127 В) от ТС-270.

  • Thanks (+1) 1
  • Hmm... (-1) 1
Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted

оооо..))) а мой проект на 70ах готов на 75 %.

Многие отговаривали ..

И теперь, что бы продолжить дальше, осталось только понять главное...

  • Smile 1
Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted

Есть три причины остановки проекта. Первая - я живу в Донецке и у нас лупят до сих пор. Вторая это - Собаки ( у меня 4 маленьких песика. третья - дети и жена. трансформаторы на 1500 Анодного. А после такого напряжений подранков не остается!

Стрелять перестанут - дети вырастут и разъедутся....  Наверстаем ! Будем Жить !!

  • Like (+1) 7
  • Thanks (+1) 1
Buran81 Local

Buran81

Posted
Posted
1 час назад, Lukasarts сказал:

Есть три причины остановки проекта. Первая - я живу в Донецке и у нас лупят до сих пор. Вторая это - Собаки ( у меня 4 маленьких песика. третья - дети и жена. трансформаторы на 1500 Анодного. А после такого напряжений подранков не остается!

Стрелять перестанут - дети вырастут и разъедутся....  Наверстаем ! Будем Жить !!

Там же калпочков на ней нет. Закройте лампы какой нибудь решёткой и все будет безопасно

Aleksey_kul Proficient

Aleksey_kul

Posted
Posted

То Lukasarts - дружище, приезжай ко мне в Луганск, послушаешь (можно будет рупора поставить, если приспичит), проникнешься и доделаешь проект до конца! Оно того стоит! Лампы закроешь сеткой и никто до них не доберется.


  • Like (+1) 5
Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted

Это у тебя Макинтоши концепцию позаимствовали ?)))

Приветствую. Чуть позже заеду. )))) Обязательно.

Доделаю со временем. ВДОХНОВЕНИЕ должно прийти и тогда ... ))

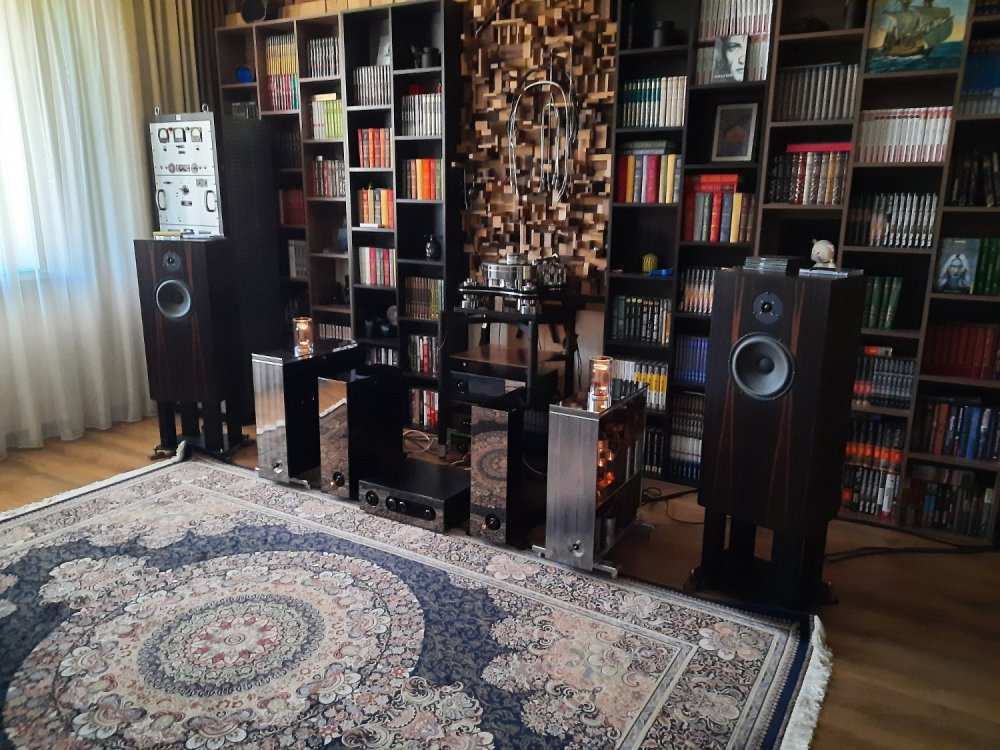

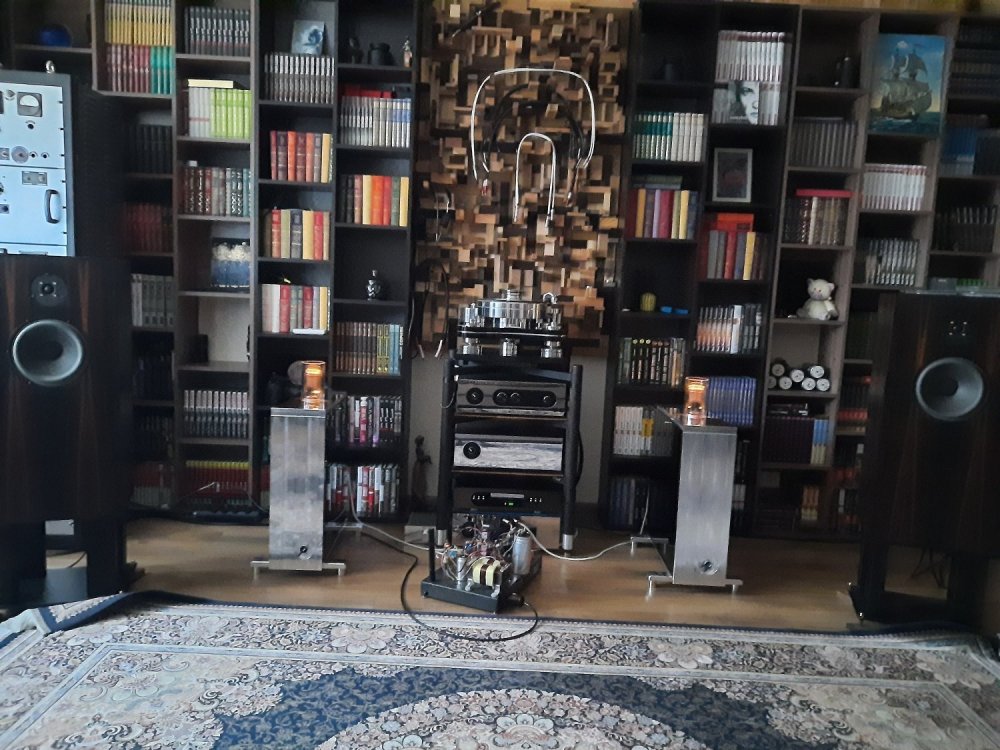

А пока все выглядит вот так !


  • Like (+1) 2
Андрей63 Local

Андрей63

Posted
Posted
20 минут назад, Lukasarts сказал:

Это у тебя Макинтоши концепцию позаимствовали ?)))

Приветствую. Чуть позже заеду. )))) Обязательно.

Доделаю со временем. ВДОХНОВЕНИЕ должно прийти и тогда ... ))

А пока все выглядит вот так !


Что за моноблоки класса А у Вас?

Aleksey_kul Proficient

Aleksey_kul

Posted
Posted

Все эти ролики на ютубе- чистой воды профанация, из серии "И шо тот Шаляпин? Мне давеча Изя по телефону напел, ничего особенного!"

Алекс Proficient

Алекс

Posted
Posted
2 часа назад, Aleksey_kul сказал:

Все эти ролики на ютубе- чистой воды профанация, из серии "И шо тот Шаляпин? Мне давеча Изя по телефону напел, ничего особенного!"

Понимаю, не звучат, только ютуб не виноват, нечего на зеркало пенять...



2 часа назад, Stan Marsh сказал:

Абсолютная!

Профанация это публикуемые схемы, вот уж где кто в лес кто по дрова.

  • Smile 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
44 минуты назад, Алекс сказал:

ютуб не виноват

Конечно, но MP3 с низким битрейтом слушают только очень большие любители этого дела.

  • Like (+1) 1
Buran81 Local

Buran81

Posted
Posted
1 час назад, Алекс сказал:

Профанация это публикуемые схемы, вот уж где кто в лес кто по дрова.

Это точно. Дровосеки кругом одни))))

Помнится как один чувачек на Сундука все хотел  212 лампу качать 76 триодом. Во поржали тогда ... Да?:-)))

Михаил SM Local

Михаил SM

Posted
Posted
6 часов назад, Алекс сказал:

а тем кто не может доехать ролик можете записать, любой.

https://rutube.ru/video/private/96d5e29308a3c281341a8d014cec1812/?p=IN85GHnnS6uU9shjiFp5DQ

Не знаю , кому профанация , но на моей любительской системке звук весьма таки (респект ) живой и в меру аналоговый , можно при желании разложить на ""атомы"" , но важно , какую атмосферу восприятия создаёт та или иная аудиосистема , на ютубе слышно , если система вытащит , конечно.   Тут важно понимать , что т.н. характер звука слышен и с низким битрейтом , но если подача условно -  ""конская "" .., МП3 часть её похоронит конечно , но уже неслабая аманера , ""лютый "" DAC с хорошим разрешением , типа ВВ рсм63кy , вытащат остатки .., далее в систему , способную очищать сигнал от музык. т.н. мусора , и результат в итоге вполне не отвратительный...:smile-59:

Исключение (потом можно модератору убрать) слышна ли (?)разница на рутубе между работой ГМ70 на АС Аудионот (Алекса) и УМ (оконечник) Ямаха СА2000 с ламповым предусилителем на АС с ШП -телефункен ?  Если не слышна , то точно профанация... https://rutube.ru/video/5a05abb5d5107f6a61d41548f41a1648/?r=wd

  • Like (+1) 1
Алекс Proficient

Алекс

Posted
Posted
9 часов назад, Михаил SM сказал:

слышна ли (?)разница на рутубе

нет конечно, вот если бы ты сказал что лучше альфа 3 или 4 тебе бы сразу формул с гармониками на пол страницы накидали, хотя и в этом есть большие сомнения.

Алекс Proficient

Алекс

Posted
Posted
9 часов назад, Михаил SM сказал:

Тут важно понимать , что т.н. характер звука слышен и с низким битрейтом

Растроповичам от паяльника такое не понять, от того и включают только одна палка два струна, но это максимум...

  • Like (+1) 1
Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
18 часов назад, Андрей63 сказал:

Что за моноблоки класса А у Вас?

Доброго. Это не моноблоки. Это двухканальник (дуал моно)  Жучковского Saggitarius. Не знаю даже - жив он...2025-01-23_10-49-02.thumb.jpg.a7d3cbb6169ed2c9f1240653ba735da7.jpg2025-01-23_10-46-48.thumb.jpg.7c0ff5f9c4c84cc7cd56d8dc0ab70e10.jpg

  • Like (+1) 1
BAA Master

BAA

Posted
Posted
1 hour ago, Lukasarts said:

Это двухканальник

Транзисторно-микросхемный? Так?

16 hours ago, Aleksey_kul said:

чистой воды профанация

В наше время было: Видели мы вашу Соньку, по телевизору, ничем не лучше.

  • Like (+1) 1
  • 2 months later...
alex41697 Enthusiast

alex41697

Posted
Posted
В 08.12.2022 в 05:11, Lukasarts сказал:

Там в другом смысл.

Так постоянкой и питаются. И фона нет вообще. Вот по этой схеме...



А при анодном в 1000 в ...она не звучит.

1500 - 1600 вот ее)))


Долго искал звук в диапазоне 850-1600вольт анодного.

По моему мнению и мнению двоих слушавших....оптимально 125-1300 анодного на графитовых лампах.

Всего хватает при выходной 15-18 Вт, на компрессионной акустике с чуйкой 89Дб.Есть и низа (транс на М6 сечение 32 квадрата) и середина с верхом.Перебрал кучу драйверов правда....МКТ(1:1) переигрывает конденсатор делюнд.

  • Thanks (+1) 1
Юрий_Б Local

Юрий_Б

Posted
Posted
7 минут назад, alex41697 сказал:

По моему мнению и мнению двоих слушавших....оптимально 125-1300

Дык сто раз писано переписано, 1250в самое то для 70ки.

  • Like (+1) 2
