Posted
В 09.08.2024 в 10:19, Алекс сказал:

кажется я понял почему так не любят ГМ70)))


Да, она ну ОООООЧЕНЬ тяжеловесная. Если со всей обвязкой:smile-03:

  • 1 month later...
Posted

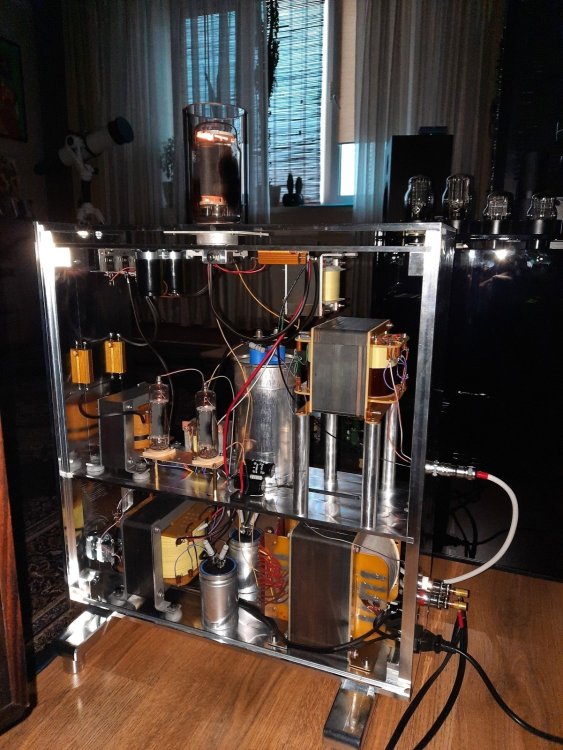

1 час назад, Алекс сказал:

С горизонтального макета переехало всё в вертикальный, манёвра значительно больше)))




Ты ГМ в стакан что-ли  запихал?

Posted
7 минут назад, Алекс сказал:

Да, русские любят водку, допил и в стакан запихал.

Среж дно и поставь на нее пивную кружку.  100 пудов прикольней и оригенальней смотрется будет. Только не от Балтики))))

Posted
6 часов назад, Алекс сказал:

4П1Л нагружена на трансформатор 1:1, или что-то другое? Можно немного о схемотенике, так сказать "объяснить на пальцах"

И ещё, в усилителе стоят две прямонакальные лампы. Какие принимали меры, чтобы устранить фон? Спасибо

Posted
3 часа назад, ДимДимыч сказал:

Цифра играет?

Для промежуточных настроек с винилом ничего толком не поймёшь, отвлекает. С цифрой самое то, можно хоть по десять раз крутить по одному месту)))

  • Like (+1) 1
Posted
2 часа назад, CHEL_EV сказал:

4П1Л нагружена на трансформатор 1:1, или что-то другое? Можно немного о схемотенике, так сказать "объяснить на пальцах"

И ещё, в усилителе стоят две прямонакальные лампы. Какие принимали меры, чтобы устранить фон? Спасибо

Да, так получилось что нормальные ёмкости закончились вот и пришлось строгать межкаскадный транс 1:1. В БП ГМки первая ёмкость 50мкф (составная) далее 5гн и на выходе, 120 мкф. У 4п1л в БП 50мкф-5гн-150мкф-330ом-750мкф. Но главное не фон, важно не поймать помеху при монтаже, если из динамиков слышно зуд, гул, треск значит в монтаже есть косяк.

  • Like (+1) 3
  • Thanks (+1) 1
  • 1 month later...
Posted
В 14.11.2024 в 09:28, Алекс сказал:

Для промежуточных настроек с винилом ничего толком не поймёшь, отвлекает. С цифрой самое то, можно хоть по десять раз крутить по одному месту)))

Только средняя цифра в отличие от среднего  аналога, мутна на СЧ, выход сделан как правило, на дрянных ОУ и с дрянным БП, дает дрянной звук,  и для проверки и тонкой настройки прочих элементов системы на слух, малопригодна.

  • Smile 1
Posted
2 часа назад, Aleksey_kul сказал:

 У меня как-то попроще :smile-54:, один моноблок 18 кГ всего потянул,









  Добрый день, пожалуйста, поделитесь подробностями; схема, выходной трансформатор...

Posted

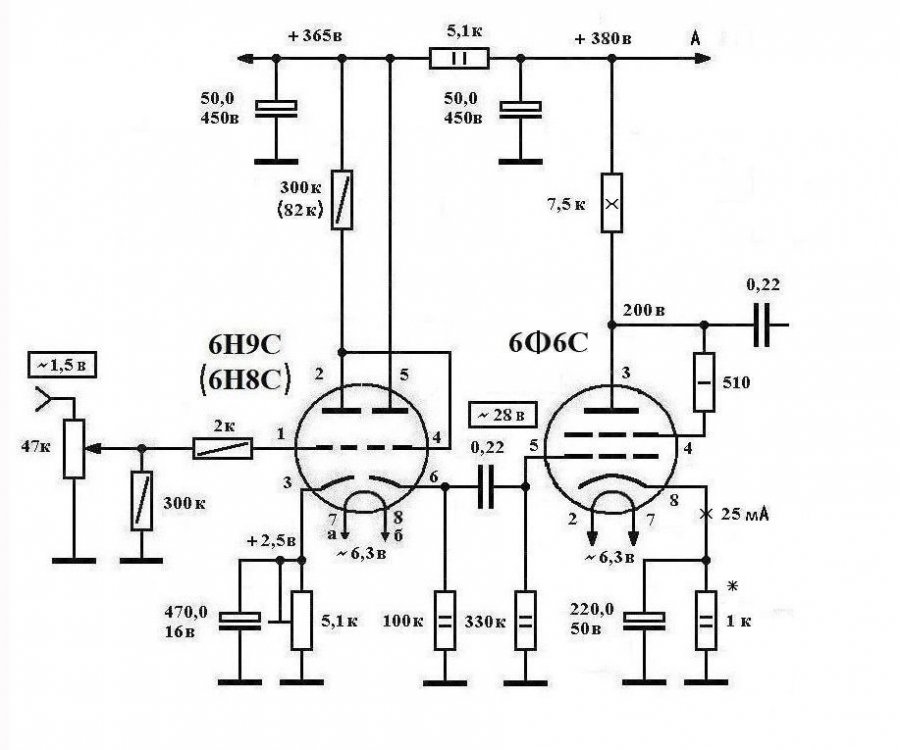

Да все по классике, кажется, уже выкладывал в этой ветке. ТВЗ - тор на 300 Вт, заказывал на Торэле. Дизайн корпусов, монтажа, элементная база и прочее выбиралось исходя из возможностей добычи в наших краях (Луганск) и самостоятельного изготовления в гараже своими руками.



SE 6Н9С_ГМ70_1.JPG




  • Like (+1) 6
  • Thanks (+1) 1
Posted
7 часов назад, sova сказал:

Только средняя цифра в отличие от среднего  аналога, мутна на СЧ, выход сделан как правило, на дрянных ОУ и с дрянным БП, дает дрянной звук,  и для проверки и тонкой настройки прочих элементов системы на слух, малопригодна.

Так, споки-ноки, привод чума, цап 1540, тилько лампы.

Posted
18 часов назад, Aleksey_kul сказал:

 самостоятельного изготовления в гараже своими руками.



SE 6Н9С_ГМ70_1.JPG







  Какие диоды Вы применили в мостовой схеме питания накала ГМ70 ?

  У меня есть готовый накальный трансформатор с одной вторичной обмоткой, возможен ли накал ГМ70 левого и правого каналов от одного выпрямителя ?

Posted

Диоды - 25-амперные ультрафасты в сборках, чтобы поменьше грелись, уже не помню тип, питать две лампы можно, если по току обмотка проходит, но лучше раздельно, для возможности регулировки по минимуму фона.

  • Thanks (+1) 1
