Однотакт 987

Виталий1982

By Виталий1982
in Valve

 Share

Recommended Posts

  • Replies 111
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Виталий1982
Виталий1982

Схема простейшая. Звук отличный, полоса при оос -6 дБ от 15 до 100000гц. Мощность 2,5 ватта.  На входе 6н9с, далее 6н8с и на выходе 6н7с.

ВКН
ВКН

Поясню режим работы этого "Дарлингтона".  6н7с в режиме +180-190в, на сетке +7,5в ток 2*30ма. Нагрузка 2к5. Сетка(сетки) потребляют при этом 4-4,5ма.  Половинка 6н8с  в режиме +190в, - 7,5в

Виталий1982
Виталий1982

Итак, вернулся к макету.  1. При оос через вторичку выходника она получается очень не глубокая 2-3 дБ всего. На шп ещё норм, а вот на зя бас плохой, гулкий, видимо выходное высокое.  2. С се

Posted Images

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Я, наверно, на порядок увеличил бы номинал резистора в анодной цепочке RфСф, но это не особо принципиально.



Я про этот:




Михаил SM Local

Михаил SM

Posted
Posted
22 часа назад, ВКН сказал:

Да, лампы дешевые. Но разрабатывалось именно под бумажные кондеры. Не надо экономить на Блоке Питания. Тут (да и не только тут) качество важнее количества. МБГП гораздо вкуснее. Дроссель должен быть чуть-ли не основным изделием в БП.

Константин , если не затруднит , в чем особенности таких ламп ?

Михаил SM Local

Михаил SM

Posted
Posted
22 часа назад, ДимДимыч сказал:

Точно! Помню поставил полипропиленовые. Без электролитов.

Чего то не хватало.

Потом купил бумажные Боши и ещё какие то.

Место где ставить было. Правда ёмкость в пару раз поменьше.

И душа успокоилась.

Заиграло.

Это уже традиция что-ли ?  Пишем сценарий (поставил полипропилен...) , отвечаем загадкой -  (чего то не хватило) .      Не хватило чего ?

Купил бумажные ... , душа успокоилась .. .

р.с.  Я призываю всех форумчан , если возможно, описывать кратко хотя бы последствия своих действий -  какие изменения , в чём , какие изменились технопараметры .   Иначе , мне иногда пишут , читаем , но ничего не понимаем -  всё зашифровано в известные -стало лучше , стало хуже , чего то хватило, чего то не хватило.  Сорри .

ВКН Local

ВКН

Posted
Posted

Михаил, привет Твери! 6н7с действительно хорошо звучит. Понятное дело - в предкаскадах. Это многие оценили. Предложил РР класс В. И там отыграла - на зависть многим популярным лампам. Но вот в SE идей не встречал. Года два вынашивал идею. Да так, чтобы среди ночи разбуди - вспомню, как Законы Кирхгофа.

2 Ватта зачастую вполне достаточно для среднестатистической комнаты.

Но нужна ООС. Если входной сигнал может достигать 5в, то можно применить вторую половинку 6н8с. Но это редкость. Не могу рекомендовать. В связи с чем и появился каскад на половике 6н9с.

Цель проекта - получить однотактный выходной каскад от баллона 6н7с (доступность/дешевизна/хороший звук).

  • Like (+1) 2
  • Thanks (+1) 1
Михаил SM Local

Михаил SM

Posted
Posted
18 часов назад, Айсберг сказал:

???

точно, экономить на БП нельзя. Относительно "качества" : в формулах заметьте стоит емкость, а не фирма -изготовитель.  Попробуйте удвоить емкость Вашего ИП чем найдете в тумбочке, сомневаюсь, что Вам не понравится результат.

БП в ламповом усилителе типа движка в автомобиле ..., на абы каком или раком , но езда будет разная.  Для понимания , форум читают (у каждого свои мотивации ...) типа трех групп пользователей -  опытные достаточно аудио""спецы"" , каждый заточенный на свой ""проверенный"" сценарий построения аудио -в каком то требовании .

Неопытные , но ищущие , набирающие опыт -  они формируют свою аудиобазу , читают , паяют .

Третья, мне видится, им не интересна наши технические  закономерности , но это выраженные пользователи самого аудио , и они , поверьте, в своей массе -субъективисты , которые хотят выйти (тем не менее) за рамки субъективного .

То, что в формулах стоит емкость , это понятно , но тем не менее , в ламповом императиве сложилось два сценария построения БП :

1. Мощный , с запасом силовой трансформатор , варианты выпрямления (не вакуумный диод или вакуумный) -  ""быстрые ""в заряде /разряде "" конденсаторы ( пленочные, МР , шустрые электролиты ( ROE голд , блек гейт WKZ , Керафайн и ещё ряд) , индуктивности (от усл. 1 до 15 ...20 гн) .  Задание технические: уровень остаточных пульсаций , обеспечение безопасного запуска кенотрона и ещё много чего ) .

2.  Мощный тоже силовой трансформатор , диодный мост или ДППВ , максимально большие номиналы фильтрующих ёмкостей с пленочными шунтами , наличие L и (если важно)стабилизатора.  Выбор (условно) т.н. аудиогигантоманов .

У каждого сценария реально выраженный -в последствии , воздействие на всю звуковую сигнатуру усилителя или корректора, или предусилителя.

В  первом варианте , ставка делается на скорость и обыгранность (субъективно) звука в целом , нейтрализация электролитного паразитного тембрального окраса , динамический контраст , микродинамика живая и легендарный панч и динамический басовый ""подхват "" . В  этом и видится критерий ""живой"" динамической и тембральной точности(достоверности)  , чем ламповая доктрина и отличается, имхо, от транзисторной, где всего много , но....

Второй вариант :  каков он у Айсберга ?

Виталий1982 Community Regular

Виталий1982

Posted
  • Author
Posted
2 часа назад, ВКН сказал:

В идеале там бы дроссель... Резистор снизит и без того невысокое анодное.

Д15н бы идеально подошёл , но нету их

Stan Marsh Mentor

Stan Marsh

Posted
Posted
17 минут назад, Виталий1982 сказал:

А что это даст? 10К вместо 1к ?

При том же номинале конденсатора на порядок уменьшится коэффицент пульсаций. Либо сохраняя прежний, можно будет уменьшить номинал конденсатора.



ВАК Community Regular

ВАК

Posted
Posted

Интересная схема:smile-29:...осенью смакетирую, если выложите график на 1 кгц с гармошками на одном ватте.

johnson1496 Master

johnson1496

Posted
Posted
8 часов назад, ВАК сказал:

Интересная схема:smile-29:...осенью смакетирую, если выложите график на 1 кгц с гармошками на одном ватте.

Зачем?

Виталий1982 Community Regular

Виталий1982

Posted
  • Author
Posted
20 часов назад, ВКН сказал:

В идеале там бы дроссель... Резистор снизит и без того невысокое анодное.

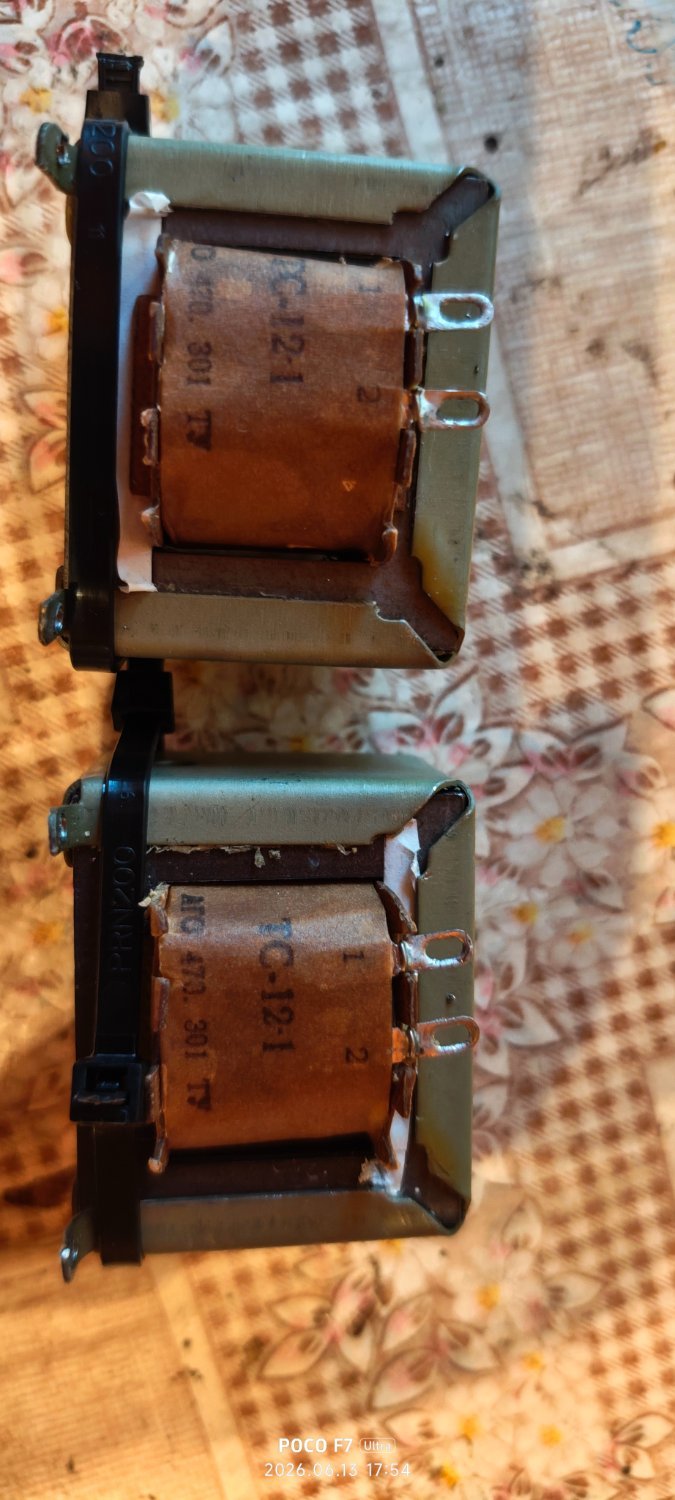

Поставил дроссель вместо резистора. На слух звук стал как собраннее, детальнее. В общем дроссель лучше резистора однозначно.

  • Like (+1) 1
Юрий собираю радиолампы. Enthusiast

Юрий собираю радиолампы.

Posted
Posted
3 часа назад, Виталий1982 сказал:

Поставил дроссель вместо резистора. На слух звук стал как собраннее, детальнее. В общем дроссель лучше резистора однозначно.

Так вы этот дроссель поставите вместо анодного резистора девятки)

А бывший анодный в фильтр питания)

Sergio Proficient

Sergio

Posted
Posted

Чем меньше ёмкость конденсатора после дросселя, тем больше будет "слышно" дроссель - подъём АЧХ на определённой частоте, вызванный резонансом индуктивности дросселя и внутренней ёмкости лампы.
