Однотакт 987

[Константин]

1 час назад, Kutun сказал:

Да даже 230 для 9ки это "голодный паек"

Ведь можно же удвоитель использовать .

Если сейчас есть 200 , наверняка переменки у человека вольт 140 .

А если утроитель,  то 9ка уже будет вполне себе хорошо себя чувствовать.

Ток то копейки , и утроитель сильно анодную обмотку силовика не нагрузит.

Станислав выкладывал как от одной обмотки получить несколько анодных напряжений

Голодный или сытный паек зависит от ситуации. В данном случае предкаскад нагружен на КП, это самая лайтовая нагрузка из всех возможных, свои 23В она обеспечивает, запас по амплитуде в данном случае не нужен. Другое дело, 6н9с не всем нравится по звуку, так есть всякие SL, AQ и т.д. При всей любви к 6н7с, я не вижу смысла лепить доппитание и усложнять схему. Здесь фишка в том, чтобы получить достойный звук из недорогих и доступных компонентов.

[ВКН]

Константин, 23в от нее не во всех случаях требуется.

1. ООС заводится в катод выходного каскада. Тут да, надо расчитывать на эти 23-25-30в амплитуды.

2. ООС заводится в первый каскад. Тут уже на выходе этого каскада достаточно 15в амплитуды. А вычитание происходит из входного сигнала.

[CHEL_EV]

19 минут назад, Константин сказал:

.. я не вижу смысла лепить доппитание и усложнять схему.

Дополнительных пару диодов и один конденсатор в питании усилителя, не сильно усложнят схему и место внутри корпуса

[Normann]

2 часа назад, CHEL_EV сказал:

6N7 рулит..

Проблема у 7-ки только одна, и существенная - высокое Ri, потому применение ограничено, особенно с дросселем/трансом в аноде как драйвер. Половинки в параллель несколько решают эту задачу, но индуктивность всё равно требуется не шуточная, потому моточные дешёвыми не будут. Соответственно этот вариант не для бюджетного усилителя.

[ВАК]

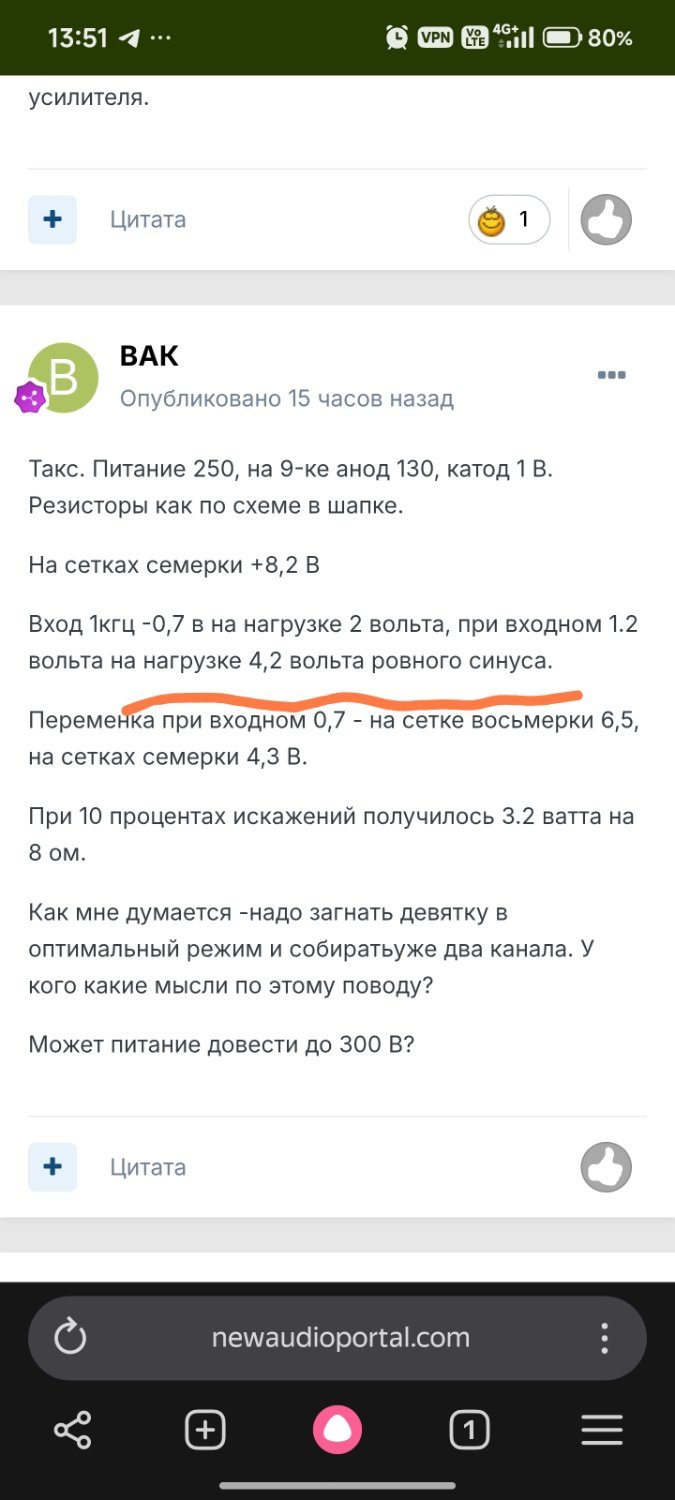

Такс. Питание 250, на 9-ке анод 130, катод 1 В. Резисторы как по схеме в шапке.

На сетках семерки +8,2 В

Вход 1кгц -0,7 в на нагрузке 2 вольта, при входном 1.2 вольта на нагрузке 4,2 вольта ровного синуса.

Переменка при входном 0,7 - на сетке восьмерки 6,5, на сетках семерки 4,3 В.

При 10 процентах искажений получилось 3.2 ватта на 8 ом.

Как мне думается -надо загнать девятку в оптимальный режим и собиратьуже два канала. У кого какие мысли по этому поводу?

Может питание довести до 300 В?

[Kutun]

Так о питании первой лампы уже страница исписанна .

Дайте ей вольт 400 хотя бы ,  и увеличьте анодные резисторы у 9ки

[ВКН]

59 минут назад, ВАК сказал:

Такс. Питание 250

На сетках семерки +8,2 В

Может питание довести до 300 В?

Понимаю, что лампа копеечная, но уже на каждой половинке примерно по 8 Ватт рассеивается при +250 питания!

Увлеклись входным каскадом.

[Kutun]

Я понял что речь вме таки о первой 9ке , или о выходной 7ке ?

[ВАК]

Да..987.  А Семерочка да.. чуть покраснела

[ВКН]

Анодное преда/выходного каскадов достаточно подобрать до +7,5в на сетках 6н7с.  В основном все зависит от эмиссионной способности 6н8с.

[ВАК]

Значит 8 и 7 мы не трогаем вообще. Играемся с девяткой?

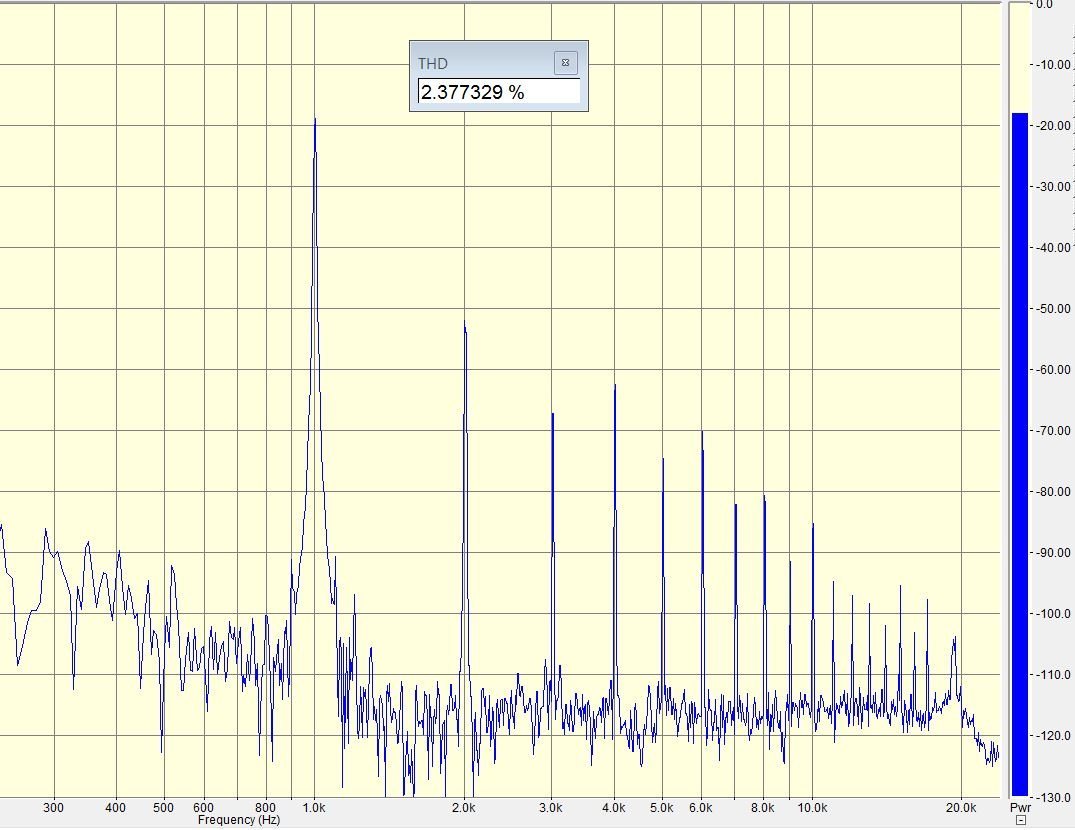

Это 1 кгц 0,7 В

[Kutun]

Ну как бы да

[Виталий1982]

Коллеги, достаточно питания +220-225 чтобы на сетке выходной лампы было +7.5В , тогда выходная мощность 2,5-2,6 ватта, ток через одну половинку 30мА. Рассеивается на каждом аноде 6.6 ватта. Лампа не краснеет.

[ВАК]

1 час назад, Виталий1982 сказал:

выходная мощность 2,5-2,6 ватта

Чистого синуса?

[Виталий1982]

4 часа назад, ВАК сказал:

Чистого синуса?



[Виталий1982]

Тут главное на сетке семёрки +7.5 в получить. И ток 60 мА на один баллон.



[ВАК]

Ну ТВЗ у меня достались в качестве подарков, поэтому  из того что есть пытаюсь получить звук для ШП щитов. Хотя им и двух ватт слишком много.

[ВКН]

Ой, данный выходной каскад следует считать "пентодным"! Ему нужно четко 2к5 приведенной нагрузки!

[Виталий1982]

Главное не забываем, что Ra это не квадрат коэффициента трансформации помноженный на сопротивление нагрузки.

[Kutun]

Коллеги , я вот макет то собирал , игрался .

А вот только сегодня чёт решил напряжение на сетках  7ки измерить , а там 6.3 вольт .

Анодное питание 220 вольт

Ток катода 7ки 60ма .

Как у вас 7.5 вольт получилось ?

8ки пробовал разных заводов,  и все равно крутиться вокруг 6.3 вольт , +/-  0.1 вольт

7ки отобраны по половинкам.

[ВАК]

Такая же херня..6,2

[Kutun]

Так , блин .

У топик стартера вышли расчётные 7.5 вольт .

Надо Костю ВКН мучить вопросами , как добиться 7.5 вольт

[ВАК]

И еще у топика попросить расставить  на схеме переменку и постоянку в рабочих точках при подаче определенного уровня  в 1 кгц на вход

[Kutun]

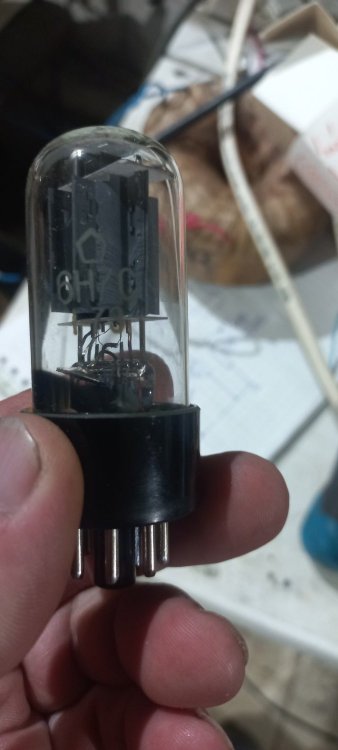

А вообще живучие лампочки ...

290 вольт анод /катод

Ток 100 ма .

29 ват на обе половинки !!!

И чёт даже не краснеют

В темноте чуть видно покраснение.

Но звук ням ням 😋

Спать пора , а выключать не хочется .





[ВАК]

У меня 87 ма еле красные были при 290 вольтах. Надо уж выфрезеровать панель под лампы, да тоже послушать что там за ням-ням в стерео. А какой конденсатор лучше поставить в анод 9-ки?
