Kutun · June 29

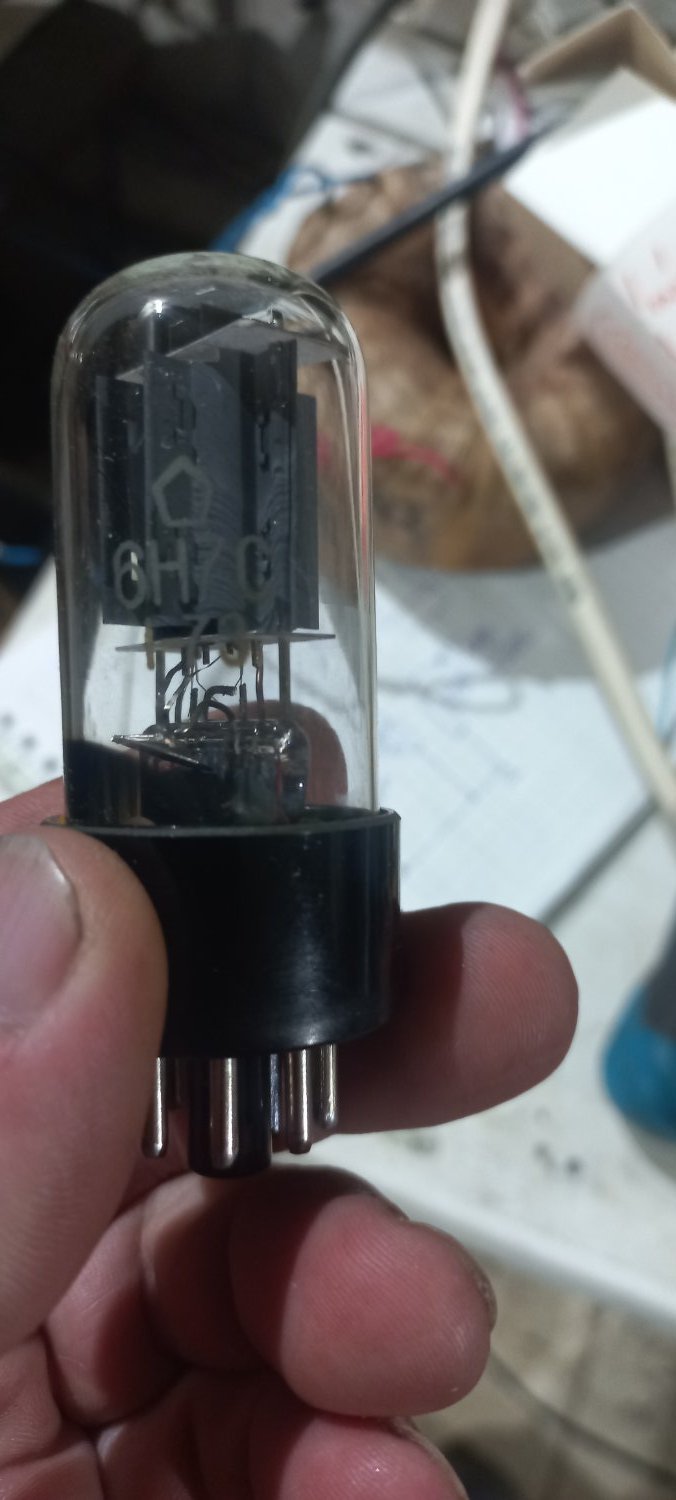

Странно , завтра попробую другого завода.

Сейчас такие , вроде есть ещё с ромбом

Сейчас засомневался , а точно ли 1 ом у меня в катодах измерительные , вернулся в мастерскую , да , точно , 1 ом .

И на них 100миливольт

ВАК · June 29

Я пробовал..Любой номинал портит синус и КНИ

Kutun · June 29

Что пробовал.

Измерительные резисторы в катод ?

1 ом что там может испортить .

Ну да бог с ним , как ещё ток измерить ?

По падению на анодной обмотке ?

Её в качестве токоизмерителя использовать ?

Вы как ток измеряли , если без резисторов в катоде ?

7 часов назад, ВАК сказал:

конденсатор лучше поставить в анод 9-ки

У меня 6н7с стоит на входе .

Резистор 0.1мкф , самый дешманский jb.

ВАК · June 29

Есть прибор на +-100 ма с нулем посередине. Двухтакты удобно настраивать тоже.

Сейчас пока стоит древний МБГО 0,5 на 400

Ну а основной инструмент это SpectraPlus. Наглядно виден весь забор при настройке и третью гармошку, чтобы не вылазила выше второй

Kutun · June 29

Так прибор тоже имеет какое то сопротивление внутреннее .

И наверняка не меньше 1ом

Да , ранее уже писал на форуме , для макетирования se , в стерео варианте , очень удобно шасси усилителя кинап у90.

Их на авито навалом.

Размеры большие , 5 отверстий под октал.

Силовик , дроссель , и пара не очень больших твз в него вмещаются, при работе в подвале просто переворачиваешь его на голову , он стоит на боковинах очень устойчиво , и лампы до стола не достают

ВАК · June 29

Мне проще начертить и кинуть в станок

Kutun · June 29

Ну у всех разные возможности

Константин · June 30

6 часов назад, Kutun сказал:

Коллеги , я вот макет то собирал , игрался .

А вот только сегодня чёт решил напряжение на сетках 7ки измерить , а там 6.3 вольт .

Анодное питание 220 вольт

Ток катода 7ки 60ма .

Как у вас 7.5 вольт получилось ?

8ки пробовал разных заводов, и все равно крутиться вокруг 6.3 вольт , +/- 0.1 вольт

7ки отобраны по половинкам.

Дело не в 6н7с, а в 6н8с, что перед ней, она задает напряжение смещения, в данном случае положительного. Ее нужно подобрать.

Kutun · June 30

6н8с я 5 штук разных пробовал напряжениеи примерно одинаковое .

CHEL_EV · June 30

1 час назад, Kutun сказал:

6н8с я 5 штук разных пробовал напряжениеи примерно одинаковое .

Алексей, скорее всего разница в напряжениях на сетках из-за разницы активного сопротивления обмоток выходного трансформатора у Вас и у Виталия.

Kutun · June 30

А это мысль.

Спасибо .

Надо измерить как попаду в мастерскую

Kutun · June 30

В 31.05.2026 в 19:28, Виталий1982 сказал:

Вот! Забыл это добавить. А звук на миллион!

Виталий , напишите пожалуйста активное сопротивление первички ваших твз

Виталий1982 · June 30

13 часов назад, Константин сказал:

Дело не в 6н7с, а в 6н8с, что перед ней, она задает напряжение смещения, в данном случае положительного. Ее нужно подобрать.

Да, именно восьмерка должна быть не дохлой. У меня с 225В даёт на сетке семёрки +7.5

Виталий1982 · June 30

7 часов назад, Kutun сказал:

Виталий , напишите пожалуйста активное сопротивление первички ваших твз

200 Ом. На падении первички я ток и смотрю

Kutun · June 30

25 минут назад, Виталий1982 сказал:

Да, именно восьмерка должна быть не дохлой. У меня с 225В даёт на сетке семёрки +7.5

Коробка новых .

Их и пробовал подряд .

Kutun · June 30

25 минут назад, Виталий1982 сказал:

200 Ом. На падении первички я ток и смотрю

Вот спасибо большое

Виталий1982 · June 30

9 минут назад, Kutun сказал:

Коробка новых .

Их и пробовал подряд .

Странно, у меня +6.5 при 198-200В, а при 225 уже +7.5

Kutun · June 30

Ну надо вме таки ещё проверить на 8ках другого завода , где то были .

Kutun · June 30

Хочу поделиться вот каким наблюдением

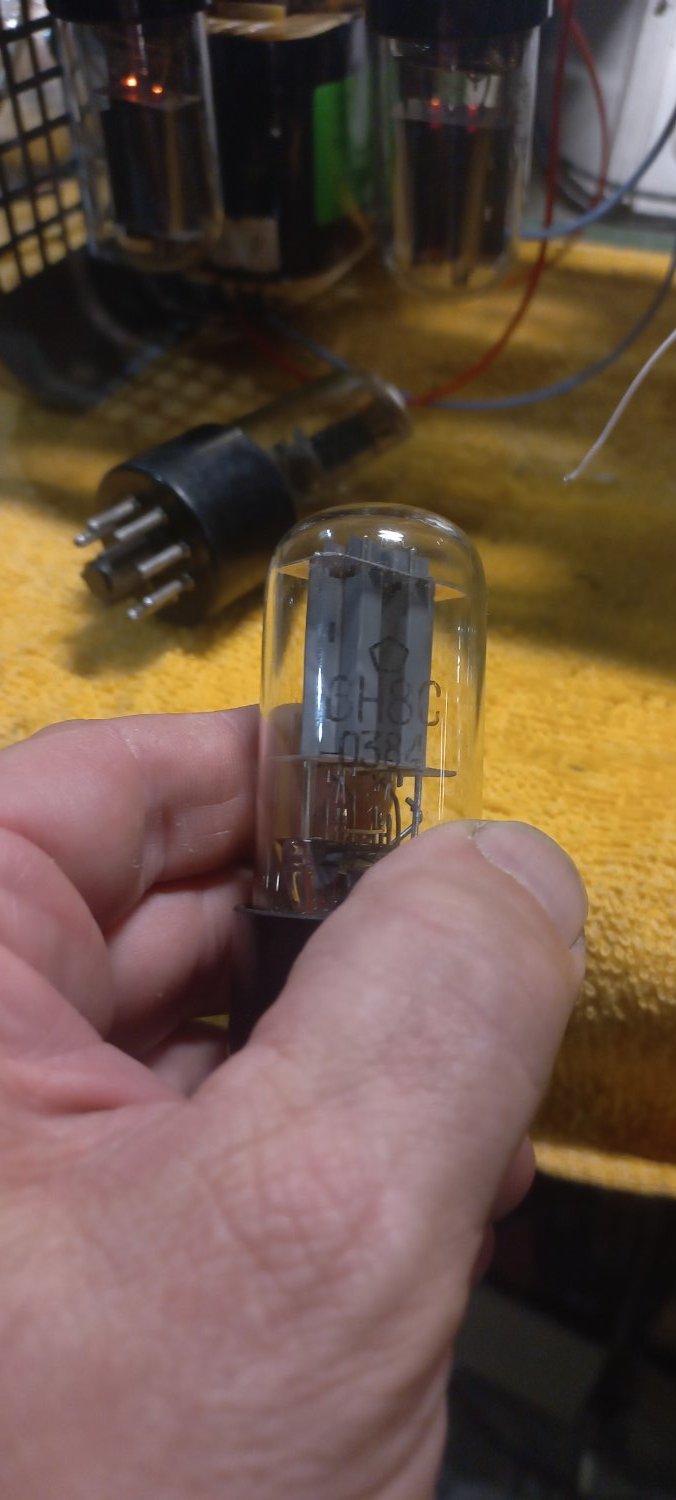

Ламы с ромом, это как я понимаю фотон Ташкент, все вокруг 6.3 вольта на сетке , их у меня коробка нос , каждая в индивидуальной упаковке .

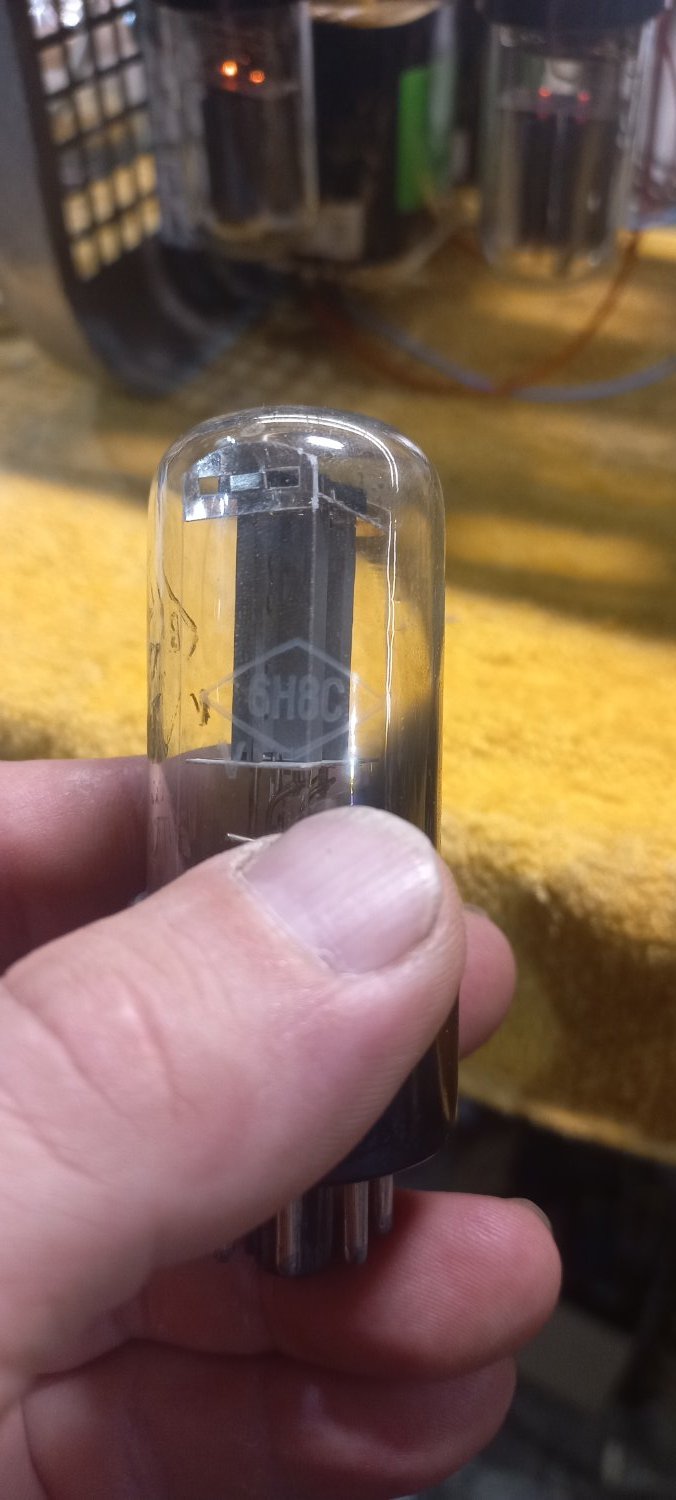

Лампы с пятиуголгиком , это как понимаю Новосибирск, все что есть ( всего 3 штуки ) около 7.2 вольт .

Все это при анодном питани ровно 220 вольт .

Разные вах у 6н8с разных заводов ?

Ташкентские ещё и с штампом отк и штампом военной приёмки.

Какие правильные то ?

Я так понимаю Новосибирские ?

Ну не как не ожидал такой подставы .

Я вчера грешным делом пока голову ломал , чуть не хрюкался

Kutun · June 30

С постоянным напряжением 7.5 вольт на сетках 7с разобрались , привет Ташкент 😉

Второй вопрос , Виталий , вы можете посмотреть осциллографом синус на сетках 7с , скажем когда на сетках 8с сигнал 6 вольт , и что с синусом когда на сетках 8с к примеру 10 вольт , то есть больше чем постоянное напряжение на сетках 7с .

У меня начинает плющить нижнюю полуволну.

Это получается 6н8с не справляется с током сетки 6н7с ?

Или что это ?

Грубо , одним каналом осцилографа стою на сетке 6н8с , и синус с уровнем 10 вольт ровный и красивый , а на катодах 6н8с нижняя полуволна уже сплющена.

Если 6н8с паралелю, то ситуация улучшается , но не кардинально.

Юрий_Б · July 1

А 6С2С кто нить пробовал ставить вместо 6Н8С.

Виталий1982 · July 1

7 часов назад, Kutun сказал:

С постоянным напряжением 7.5 вольт на сетках 7с разобрались , привет Ташкент 😉

Второй вопрос , Виталий , вы можете посмотреть осциллографом синус на сетках 7с , скажем когда на сетках 8с сигнал 6 вольт , и что с синусом когда на сетках 8с к примеру 10 вольт , то есть больше чем постоянное напряжение на сетках 7с .

У меня начинает плющить нижнюю полуволну.

Это получается 6н8с не справляется с током сетки 6н7с ?

Или что это ?

Грубо , одним каналом осцилографа стою на сетке 6н8с , и синус с уровнем 10 вольт ровный и красивый , а на катодах 6н8с нижняя полуволна уже сплющена.

Если 6н8с паралелю, то ситуация улучшается , но не кардинально.

Теперь в августе только, ухожу в отпуск.

W_L · July 1

14 часов назад, Kutun сказал:

Хочу поделиться вот каким наблюдением

Ламы с ромом, это как я понимаю фотон Ташкент, все вокруг 6.3 вольта на сетке , их у меня коробка нос , каждая в индивидуальной упаковке .

Лампы с пятиуголгиком , это как понимаю Новосибирск, все что есть ( всего 3 штуки ) около 7.2 вольт .

Все это при анодном питани ровно 220 вольт .

Разные вах у 6н8с разных заводов ?

Ташкентские ещё и с штампом отк и штампом военной приёмки.

Какие правильные то ?

Я так понимаю Новосибирские ?

Ну не как не ожидал такой подставы .

Я вчера грешным делом пока голову ломал , чуть не хрюкался

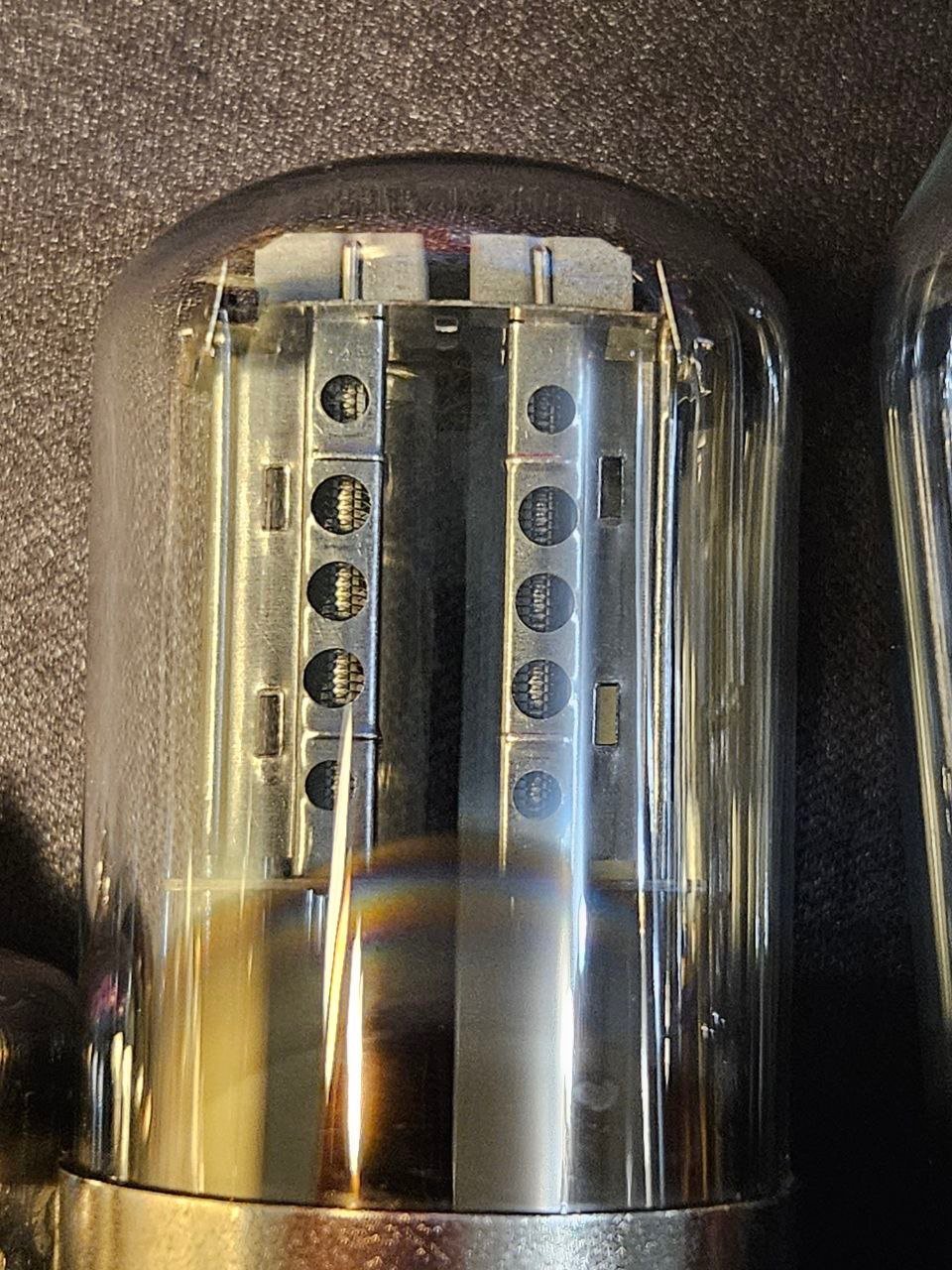

Фотоны лучше НЭВЗа, но на 300 голов лучше МЭЛЗы, обязательно с блестящими анодами, пробовал серые, не зашли, как на фото, их бывает 2 вида, с перфорацией у анодов, и без, без нее лучше

Михаил SM · July 1

3 часа назад, W_L сказал:

Фотоны лучше НЭВЗа, но на 300 голов лучше МЭЛЗы, обязательно с блестящими анодами, пробовал серые, не зашли, как на фото, их бывает 2 вида, с перфорацией у анодов, и без, без нее лучше

Всегда интересовал вопрос : в чём смысл инженерии этих отверстий у советских 6н8с мэлз? По отзывам людей, слушающих музыку на аудиотрактах с ""тонкими"" возможностями аудиомуз. разрешения , эти 6н8с самые музыкально разрешающии , но это слышно далеко не на всех системах . В моём понимании , сами системы есть грубые , где даже очень продвинутые лампы не отличаются от обычных , это как ловить рыбу в мутной воде... , системы обычные - это весь хаенд , основной блок , продвинутые уже аудиоувлеченные . Системы тонкого уровня разрешения , их отличия - практически неотличимый от живых тембры, музыкальное разрешение , ""музыкальнопьянещее "" воздействие . Как то радостно за наши лампы, но 6н8с мэлз , 6н6П Фрязино - тут не теряются , но вот те же 6н8с( с 70-х годов ) новосибирск уже отмена , возврат на просто звук -точный, суховатый , малоинформативный в плане музыки .
