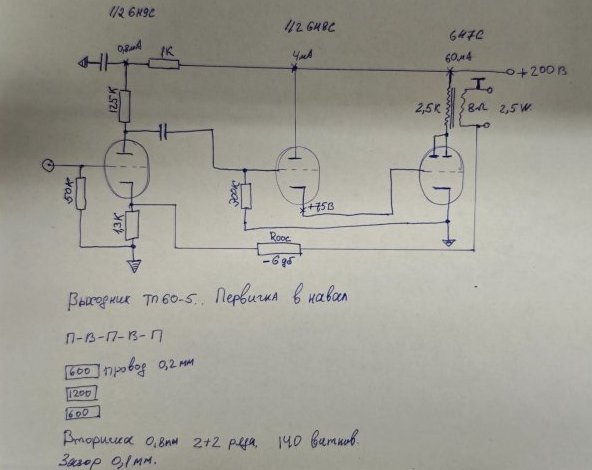

Схема простейшая. Звук отличный, полоса при оос -6 дБ от 15 до 100000гц. Мощность 2,5 ватта.

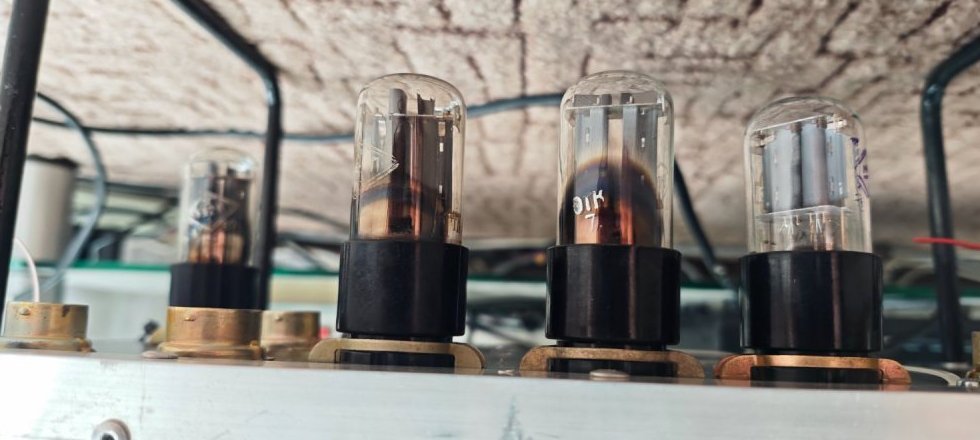

На входе 6н9с, далее 6н8с и на выходе 6н7с.

51 (1).jpg






51 (2).jpg



Edited by Ollleg
корректировка
  • Like (+1) 4
  • Thanks (+1) 3
  • Replies 104
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Виталий1982
Виталий1982

Схема простейшая. Звук отличный, полоса при оос -6 дБ от 15 до 100000гц. Мощность 2,5 ватта.  На входе 6н9с, далее 6н8с и на выходе 6н7с.

ВКН
ВКН

Поясню режим работы этого "Дарлингтона".  6н7с в режиме +180-190в, на сетке +7,5в ток 2*30ма. Нагрузка 2к5. Сетка(сетки) потребляют при этом 4-4,5ма.  Половинка 6н8с  в режиме +190в, - 7,5в

Виталий1982
Виталий1982

Итак, вернулся к макету.  1. При оос через вторичку выходника она получается очень не глубокая 2-3 дБ всего. На шп ещё норм, а вот на зя бас плохой, гулкий, видимо выходное высокое.  2. С се

Posted Images

Виталий1982 Community Regular

Виталий1982

Posted
  • Author
Posted

Да, иначе синус искажается, хотя на слух лично я разницы не заметил.



Резистор оос 8.3КОм, ёмкость межкаскадного конденсатора 0.12мкф.



Выходники без затей, первичка три секции тупо в навал.

  • Like (+1) 2
CHEL_EV Proficient

CHEL_EV

Posted
Posted

Виталий приветствую.

Ну как всегда респектище человеку который не забывает что такое паяльник..

Попробуй пожалуйста заменить половинку 6Н8С на балонн 6Н7С (два анода в параллель)

Вроде как внутреннее 11к у семёрки против 8к у восьмёрки, не сильно разнятся..

Константин Proficient

Константин

Posted
Posted

Респект! Этакой Онгаку-ультра-лайт). Чувствуется школа ВКН. Виталий и у меня просьба. Можно попробовать вторичку в катод, в качестве ОС, пока все в макете? Хватит по глубине? Интересно, вместо 6н7с можно 6ас5gt поставить?

ВКН Local

ВКН

Posted
Posted

Евгению. Тут не все так просто. Анодный ток половинки 6н8с втекает в сетки 6н7с. Все взаимосвязано.

Константину. Если есть 6АС5GT, то могу попробовать расчитать схемку. Просто не очень распространенная лампа.

  • Like (+1) 1
Константин Proficient

Константин

Posted
Posted
26 минут назад, ВКН сказал:

попробовать расчитать схемку.

Константин, приветствую! Буду благодарен, у меня с А2 нет опыта, с меня реализация в железе. Есть пара ламп. В качестве драйвера в даташите рекомендуют #76, но ее у меня нет, есть 6г1 и 6SN7.

Kutun Proficient

Kutun

Posted
Posted
7 часов назад, Виталий1982 сказал:

Коллеги, попробую , но через пару недель теперь.

Было бы здорово ещё сетки 7с через 100 ом подключить и аноды через 10 ом ,  как балансиры .

Когда собирал РР на 6п1п по три в параллель,  пробовал и так и так , с балансировочными резисторами вторая падала почти на 3дб .

Но я лампы не подбирал

  • Like (+1) 1
  • 2 weeks later...
Виталий1982 Community Regular

Виталий1982

Posted
  • Author
Posted

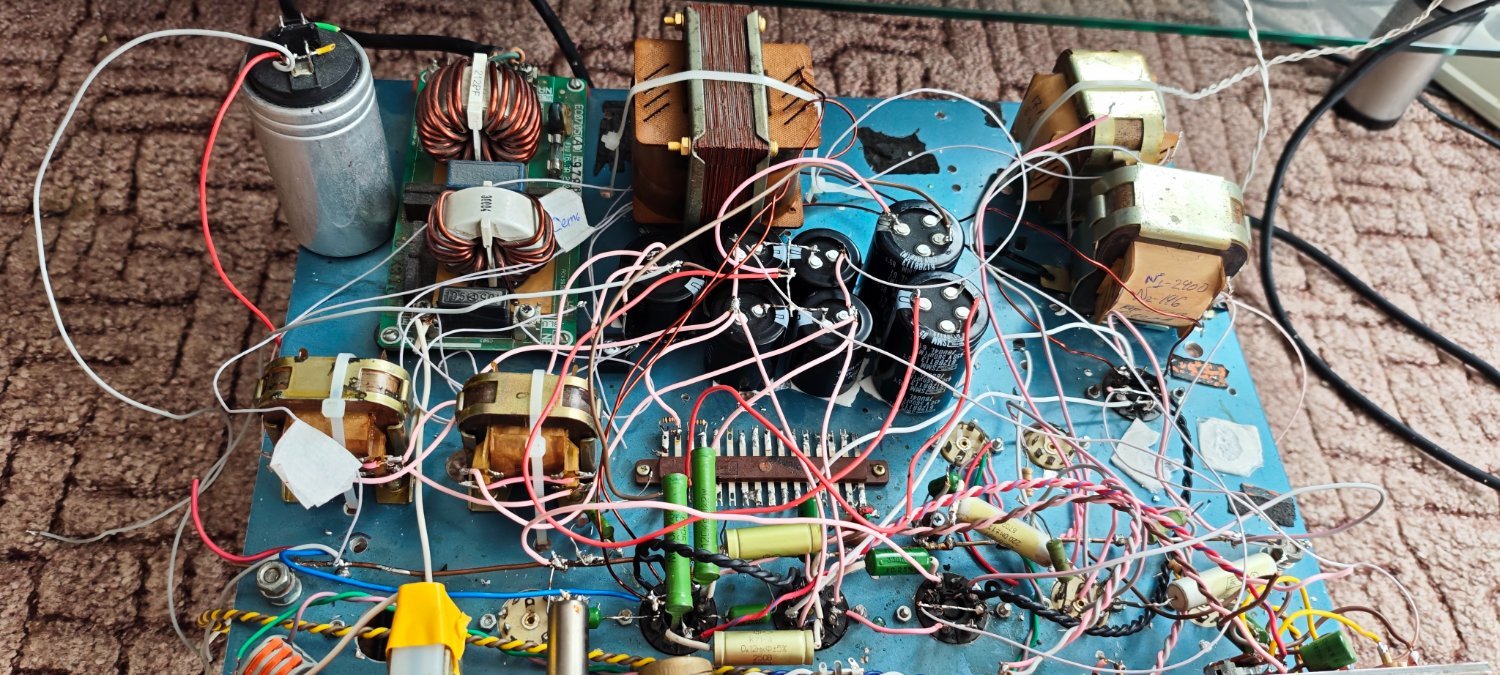

Итак, вернулся к макету.

1. При оос через вторичку выходника она получается очень не глубокая 2-3 дБ всего. На шп ещё норм, а вот на зя бас плохой, гулкий, видимо выходное высокое.

2. С семёркой вместо восьмёрки не стал морочиться, Костя писал выше.

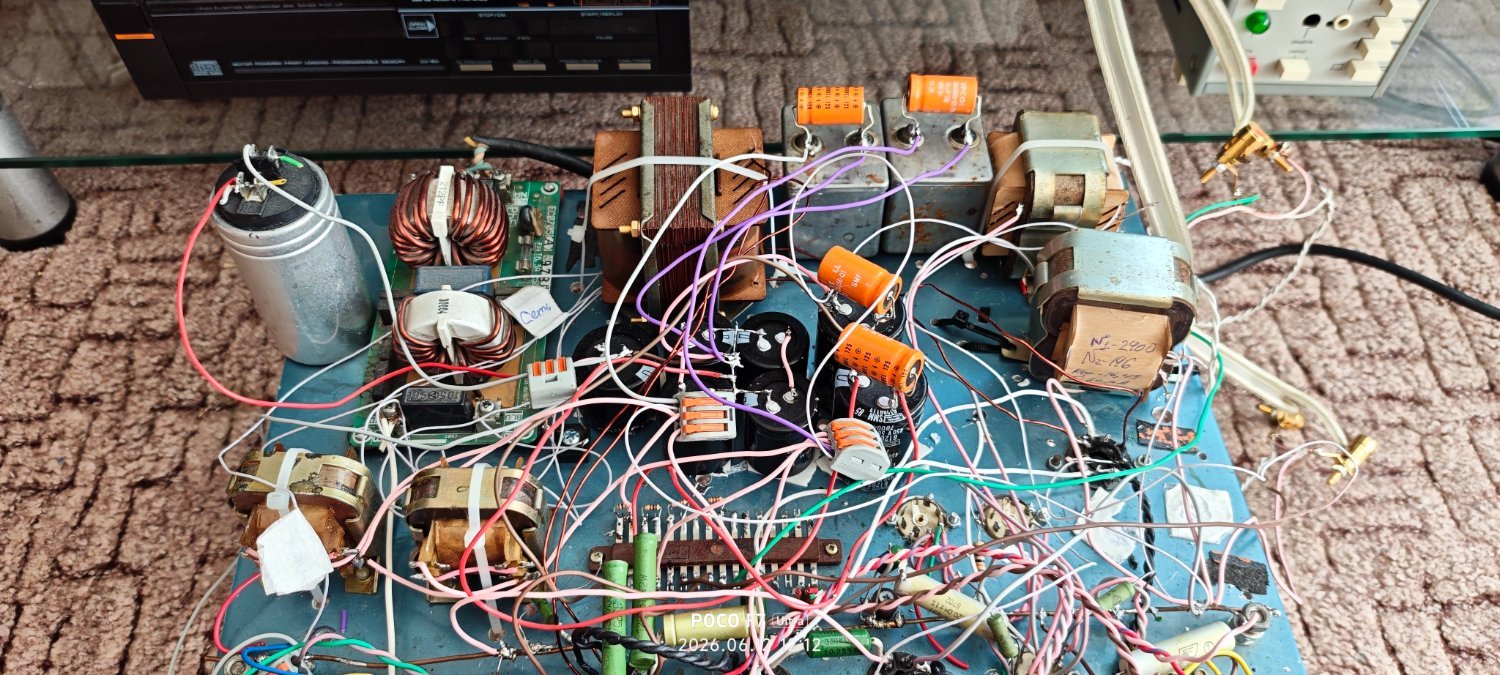

Сейчас поставил после моста бумагу 30 мкф- дроссель 2,5Гн - бутерброд из 10мкф мбгч+30 мкф epcos sicorel  и в аноде девятки тоже епкос сикорел 15 мкФ.

Бас отлично, а сам звук стал быстрее и чище чем с электролитами.

Как то так .

Ps, на фото ещё по одному епкосу + мбгч.


  • Like (+1) 1
  • Thanks (+1) 2
Владимир-П Collaborator

Владимир-П

Posted
Posted

Интересно. У меня в PSE пленка 200мкф-2,5гн-пленка+мбго 300мкф не понравилось эксперту. Когда добавил на выходе 470мкф эл-та, стало лучше. Заказал др 10гн, буду еще  пробовать без эл-та.

ДимДимыч Mentor

ДимДимыч

Posted
Posted

Точно! Помню поставил полипропиленовые. Без электролитов.

Чего то не хватало.

Потом купил бумажные Боши и ещё какие то.

Место где ставить было. Правда ёмкость в пару раз поменьше.

И душа успокоилась.

Заиграло.

  • Like (+1) 1
ВКН Local

ВКН

Posted
Posted

Да, лампы дешевые. Но разрабатывалось именно под бумажные кондеры. Не надо экономить на Блоке Питания. Тут (да и не только тут) качество важнее количества. МБГП гораздо вкуснее. Дроссель должен быть чуть-ли не основным изделием в БП.

  • Like (+1) 2
  • Smile 1
Владимир-П Collaborator

Владимир-П

Posted
Posted

Может не в тему, продолжая предыдущий пост, проводили опыт с 6с4с: фильтр С-L-С-L-С, индуктивности мизерные, фона ноль, на ходу подставлял 5гн. Так с этой доп инд на низах было лучше.

Айсберг Collaborator

Айсберг

Posted
Posted
В 31.05.2026 в 18:31, Виталий1982 сказал:

Схема простейшая. Звук отличный

из каких соображений выбраны режимы с такими токами каскадов? не хотите ли использовать баллон целиком, где использованы половинки?

Айсберг Collaborator

Айсберг

Posted
Posted
4 часа назад, ВКН сказал:

Да, лампы дешевые. Но разрабатывалось именно под бумажные кондеры.

???

4 часа назад, ВКН сказал:

Не надо экономить на Блоке Питания. Тут (да и не только тут) качество важнее количества.

точно, экономить на БП нельзя. Относительно "качества" : в формулах заметьте стоит емкость, а не фирма -изготовитель.  Попробуйте удвоить емкость Вашего ИП чем найдете в тумбочке, сомневаюсь, что Вам не понравится результат.

ВКН Local

ВКН

Posted
Posted
33 минуты назад, Айсберг сказал:

из каких соображений выбраны режимы с такими токами каскадов? не хотите ли использовать баллон целиком, где использованы половинки?

Не хотите-ли использовать мозг целиком, далее по тексту.

Схему придумал я. Виталий в очередной раз реализовал чуть раньше. Однако, если на выходе применить два баллона 6н7с, то в драйвере понадобиться обе половины 6н8с.

Режимы выбраны просто потому, что иначе - никак. ВСЕ! Или довольствуйтесь фактом, или помогайте "теоретически". Прирощение емкости анодного - ответвление от темы. Тут можно филосовствовать без ограничений.

  • Like (+1) 3
ВКН Local

ВКН

Posted
Posted

Поясню режим работы этого "Дарлингтона".

6н7с в режиме +180-190в, на сетке +7,5в ток 2*30ма. Нагрузка 2к5. Сетка(сетки) потребляют при этом 4-4,5ма.

Половинка 6н8с  в режиме +190в, - 7,5в дает тот самый ток (4-4,5ма) непосредственно в сетку(сетки) 6н7с.  Все очень взаимосвязанно. Лампы должны быть предварительно отобраны.

Чувствительной этой спарки около 25-27в амплитуды.

И вот тут, можно бы применить вторую половинку 6н8с, но усиления не хватит (6дб обратной связи).

Поэтому в схеме прявилась 6н9с.

И особенность - отсутствие электролитов!



  • Like (+1) 3
  • Thanks (+1) 2
  • Smile 1
