В 03.07.2025 в 16:36, Константин сказал:

Я бы сделал 3 каскада. VT52 лампа с хорошим запасом по эмиссии/пиковому току, напрашивается режим с заходом в А2. Ей бы 10Y в драйвер с мкт 2:1, да запитать из одной точки. "Пыльная" 6С15П ей явно не пара.

Если б мне пришлось собирать усилитель для себя - выбрал бы вариант драйвера 76-непосредственная связь-71А-МКТ (именно такой вариант использовал драйвером для 2А3, хотя усиление "впритык").

Posted
44 минуты назад, Сергей Ал. сказал:

Если б мне пришлось собирать усилитель для себя - выбрал бы вариант драйвера 76-непосредственная связь-71А-МКТ (именно такой вариант использовал драйвером для 2А3, хотя усиление "впритык").

71А - отличный драйвер для 2А3. VT-52 фантастическая лампа, но чтобы реализовать ее потенциал по-максимуму нужен понижающий мкт, соответственно, высоковольтный драйвер, VT-25, ГИ-3 и им подобные.

Posted

Константин, а зачем именно понижающий транс? Конечно, чтобы лампе достался более низкоомный драйвер. Ну вот давайте посмотрим на ту же 25-ю. Конечно, ее 5...6 кОм для 52-

Posted

(Извините, клава слетела) ... для 52-й многовато. Давайте понижать хотя бы вдвое. Получим порядка полутора килоом. Если допустить, что мы хотим выдать вольт 75, 25-й придется подать на транс ажно полтораста вольт. Это значит, повышенное питание, вольт желательно под 400, чтобы не искажалось. При этом коэффициент передачи этого каскада выйдет от силы 4.  С другой стороны, мы можем взять какую-нить Р41 и подключить ее к трансу 1:1. От не требуется всего 75 наших вольт, выходное сопротивление драйвера те же полтора кОм, а усиление 15 ...17. Достаточно "родных" 250 питания, и кстати несмотря на кривонакальность лампа незаурядно линейная и благозвучная.

  • Like (+1) 3
Posted

Еще раз извините, неожиданно открылось окно постабильнее, так что воспользуюсь и дополню. Речь шла о том, что 52-ю и вправду лучше бы качать низкоомным драйвером, чтобы с успехом залетать в сеточные токи. Так вот эту самую низкоомность можно получить либо понижающим межкаскадным трансом, либо – не понижающим трансом, если сам драйвер достаточно низкоомный, эффект  будет вполне сравнимым. В первом случае проблемой является потребность в (иногда) пугающих амплитудах на первичке транса, потому что далее эта амплитуда понижается.  А во втором случае нужно иметь тумбочку, где имеется этот самый драйвер с достаточно низким внутренним сопротивлением. Здесь, кмк, разумный выбор определяется имеющейся элементной базой.

Скажем, по мне, та же Ал4 из ранних, с анодом-звездой, в триодном включении, да на транс, имеет необычайно мало конкурентов среди кривонакалов (потребности Романа здесь рассматривать, наверное, бессмысленно, разве что в версии Ал4/350, такие существуют, хотя уже в менее интересных версиях). (Если кому интересно: Внутреннее у нее правда ближе к 3 кОм, не в любом случае достаточно, а усиление где-то под 25. И кстати, та же Ел3 при очень близких параметрах и измерениях значительно уступает ей по звучанию.)

Ну и добавлю в целом: что касается транса как решения, не могу согласиться с Полковником в оценке резисторных и «реактивных» каскадов. Да и чисто технически: в случае транса лампа разгружена, полнокровно запитана, ее ток готов почти полностью уйти в сетку выходной лампы… Надо лишь, чтобы транс был хороший. Такие трансы существуют и даже вполне могут быть намотаны самостоятельно. Я бы только добавил, что для совсем уж классного результата требуется не только правильная тактика намотки, но и правильные сердечник… а также медь, да извинят меня объективисты. Впрочем, серебро тоже может пойти.

  • Like (+1) 5
Posted

Как всегда, в лучших традициях, тема о трансформаторах, но упорно обсуждаем лампы. Давайте ещё корпуса обсудим, что чем красил.....

  • Like (+1) 1
Posted
2 часа назад, Евлампий 2 сказал:

25-й придется подать на транс ажно полтораста вольт. Это значит, повышенное питание, вольт желательно под 400, чтобы не искажалось.

Все так, Михаил. Смысл в том, чтобы 52ю и 25ю запитать из одной точки, бонусом-более ровная ПХ от фильтра питания. Конечно можно применить более низкоомный драйвер и тр-р 1:1, но есть нюанс. Изготовить реально хороший по звуку/музыке/измерениям мкт 2:1 для высокоомной лампы на порядок проще, чем 1:1. К слову, свои для ГИ-3 я намотал за пару вечеров. (Спасибо ВКН за подсказки) Конечно, я не оставляю надежды изготовить качественный бифиляр, по передаче музыкальных деталей им нет равных, но вот они, как раз очень капризны к железу, да и само железо желательно с нестандартным окном...

Posted

Вообще-то тема межкаскадных трансформаторов от ламп неотделима. Межкаскадный транс - всего лишь способ пристроить лампу так, чтобы полнее раскрыть ее голос и потенциал. Каждая разновидность трансформаторов (конструкция, секционирование, емкости, допустимый ток, оптимальное сопротивление источника и так далее) диктуется ключевым набором параметров ламп, совместимых с данным видом трансов. Ну или наоборот - готовый транс своими параметрами определяет, с какими лампами его можно включать. А вот "без гроба покойник не живет", в смысле "межкаскадник как отдельное явление", сам по себе, штука весьма туманная. Но - наверное вы правы, туманные штуки обсуждать сподручнее, больше мешать не стану, вы уж не серчайте.

  • Like (+1) 2
  • Smile 1
  • Smile 1
Posted

Извините, это я Сергею Б.

Насчет бифилярника - не знаю, смотрите. Но транс к ГИ3 - это только если прибегать к искусству и опыту Константина: намотать ШП беззвонный межкаскадник на такие килоомы - задача нетривиальная. Я сам большой фанат ГИ3, но толком пристроить ее не могу именно из-за своих недоиндуктивных межкаскадников. Оттого и выкручиваюсь... Ну вот видите, опять лампы, снова я не туда.

  • Like (+1) 1
  • 1 month later...
Posted

А зачем делать межкаскадник на том же размере магнитопровода, как и выходник ?

Токи меньше, активные сопротивления можно поднимать до сотен ом...



  • Like (+1) 2
Posted
6 часов назад, Михаил К. сказал:

А зачем делать межкаскадник на том же размере магнитопровода, как и выходник ?

Для  "маштабности"

Мол вон я какой крутой чувак, у меня и усилитель огромный и все что на нем тоже )))

Posted

Да нет, масштабность здесь нипричём, кто пробовал, тот знает, что индуктивность межкаскадника должна быть хотя бы в 3 раза выше индуктивности выходника, иначе пропадёт нижний регистр, но кому то роднее середина.

Posted
9 минут назад, Сергей Б сказал:

Да нет, масштабность здесь нипричём, кто пробовал, тот знает, что индуктивность межкаскадника должна быть хотя бы в 3 раза выше индуктивности выходника

Всю жизнь считал что нужная  индуктивность межкаскадника определяется  драйверной лампой.Мол лампа с маленьким внутр.сопротивлением требует индуктивности меньше,чем лампа с большим.  А оно вон как получается оказывается..Да блин...век живи,век учись :mda:

  • Like (+1) 5
Posted

Берем вариант - драйверная E55L с внутренним в триоде 600 Ом через мкт раскачивает выходную ГУ-48 с внутренним 4+ Ком.

Индуктивность мкт в аноде E55L должна быть втрое больше, чем у выходника ?

  • Like (+1) 2
Posted
4 часа назад, Сергей Б сказал:

Да нет, масштабность здесь нипричём, кто пробовал, тот знает, что индуктивность межкаскадника должна быть хотя бы в 3 раза выше индуктивности выходника, иначе пропадёт нижний регистр, но кому то роднее середина.

Действительно интригующе ..., если возможно  привести техобоснование , согласно формирующихся традиций форума.

Субъективно тем не менее аудиотест выявил , что в усилителе на ГМ70 с выходными от Тамуры и драйверными Танго NC-14 (6v6) , нижний частотный диапазон подрезан .  Но на нижний диапазон много что влияет - те же тау в катодах и в упр.  сетки ( RC) -при конденсаторе в переходе , номинал ёмкости БП по высокому напряжению ; вводя коррективы во все эти точки схемотехники , думаю, можно скомпенсировать недостаток запаса индуктивности МКТ  или ёмкости переходного конденсатора .

  • Like (+1) 3
Posted

Ну и у драйверной или входной лампы меньше ток.

Значит можно при прочих равных, просто уменьшить зазор и этим поднять индуктивность во столько раз во сколько у нее меньше ток при той же индукции по постоянке.

Если перейти к конкретике, тут много раз упоминалась ГИ-3, вот интересно, какая индуктивность межкаскадника для нее оптимальна и достаточна ?

  • Like (+1) 1
Posted
7 часов назад, Михаил SM сказал:

Танго NC-14

Так у него и есть кастрированный низ. Раньше просто верили, раз Танго, значит будет хорошо, а выходит не очень)

  • Like (+1) 2
  • Smile 1
Posted

А Танго NC-20, который топ из топов, намотан по схеме один слой первичка, потом слой вторичка, потом опять слой первичка, и опять слой вторичка и т.д. пока не набирается индуктивность. Слои последовательно.

Типа эмуляция бифиляра.

Можно намотать на любую индуктивность при минимуме динамической емкости.

Есс-но только при условии 1 к 1.

Можно попробовать и для ГИ-3 в т.ч.





Posted

ну вот , намотал я наконец свой межкаскадник . 1К 1 , можно и с небольшим повышением , но мешает межобмоточная ёмкость. опишу звук , по сравнению с дроссель плюс конденсатор. Не помню кто писал про пушистый  и т п звук ( lenivo  вроде ,   и обсмеяли его совершенно напрасно!) у него Руллитовы динамики.... А вот это очень хорошее сравнение , с трансом звук как бы очистился от лишнего , стал более " голым" и правильным. Вдогонку более выразительным что ли....Похоже наконец-то получился трансформатор лучше конденсатора.....Сразу скажу что дроссель нормальный и конденсатор Дуэлунд, чтобы зря не писали про некачественные детали. Колонки у меня позволяют.....

  • Like (+1) 3
Posted
9 часов назад, Михаил К. сказал:

Берем вариант - драйверная E55L с внутренним в триоде 600 Ом через мкт раскачивает выходную ГУ-48 с внутренним 4+ Ком.

Индуктивность мкт в аноде E55L должна быть втрое больше, чем у выходника ?

Вот какраз макет на ГУ 48, лампы 6С2С-6L6-ГУ 48.

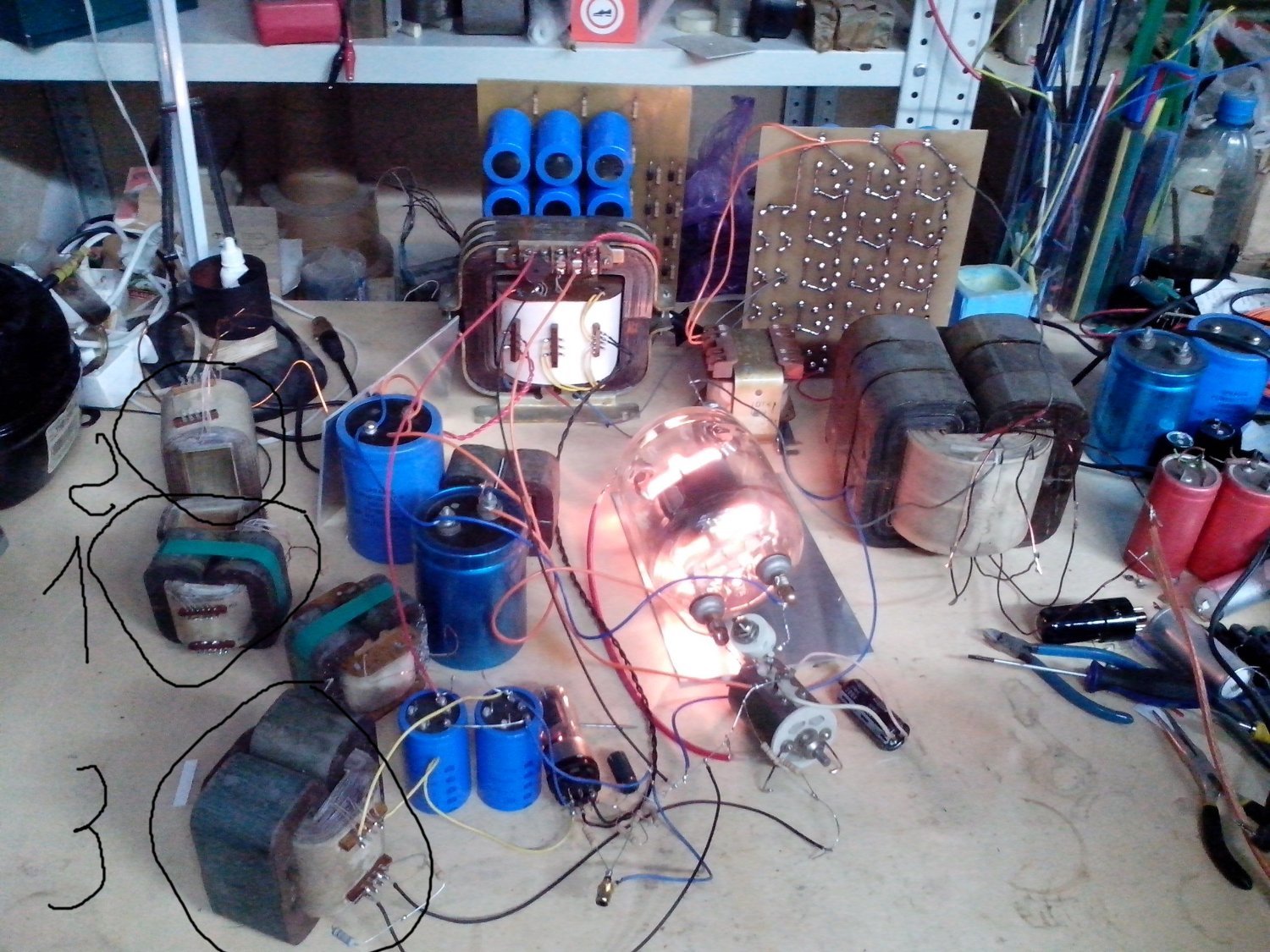

На фото межкаскадник под номером 1 - ОСМ 0,1 - индуктивность 27 Гени.

Под номером 2 катушка от межкаскадника на ОСМ 0,16 - индуктивность около 40 Генри.

Под номером 3 ОСМ 0,25 - индуктивность около 70 Генри.

Первым был первый, играет неплохо, но не моё.

Второй значительно лучше, но чуть недотягивает.

Третий - то что надо, повторюсь, я не фанат Лаймы Вайкуле, но с 250-м ОСМом её хрип вполне можно слушать, а от Нины Симон вообще мурашки по коже. Я даже не говорю про самый нижний регистр, просто женский вокал звучит совсем подругому.


  • Like (+1) 3
Posted
9 часов назад, ВКН сказал:

Или 300б качает 300б -???

Да нет проблем.

Внутр. у 300Би 800ом , значит для 5гц по -3дБ ( с запасом для вых.каскада) нужно  25Гн... с потерями на хорошее железа накидываем 35Гн.

Берем сердечник V-38 на 10см.кв. HiB . При 80мА нам нужно намотать 35*0.08/ 0.001*0.9=3100 витков первички. Дальше смотрим  по  расположению проводов в окне и акт.сопротивления ( хотя в межкаскаде это не особая задача). Если остается много свободного места в окне. то заказываем сердечник с меньшим окном . Таким оброзом сокращаем потери индуктивности на железе. В любом случае такой межкаскад более 3кг не вытянет)))
