Межкаскадный трансформатор. Преимущества перед конденсатором, если они есть.

юрий1958

By юрий1958
in Help for beginners

 Share

Recommended Posts

Константин Proficient

Константин

Posted
Posted
8 минут назад, Colonel Burrous сказал:

Почему ж в студиях звукозаписи, нигде не используют аппаратуру с МТ, коль они так хороши?

По очень простой причине. Им нет там места. Сегодня про-аудио построено исключительно на полупроводниках, но при этом широко применяются сигнальные тр-ры bal/unbal.

  • Like (+1) 1
  • Replies 404
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ВКН
ВКН

Ну, это все в теории... На практике с точностью до наоборот. Неточности могут возникнуть лишь с предварительным расчетом емкостей, т. к. это зависит от материалов/толщины изоляционных материалов, нали

Rezvoy
Rezvoy

Мнение об ущербности МКТ есть результат ущербности носителя мнения.

Сергей Б
Сергей Б

Лучшие усилители, которые я за 30 с лишним лет слышал и делал, были с трансформаторами, и с авто/трансформаторным регулятором громкости. Тип смещения здесь не играет большой роли, важнне то, что транс

Posted Images

Stan Marsh Mentor

Stan Marsh

Posted
Posted
23 минуты назад, Константин сказал:

широко применяются сигнальные тр-ры bal/unbal.

Уже практически не применяются. Есть спец. мсх.

Vova Enthusiast

Vova

Posted
Posted

При изготовлении трансформаторов много неизвестных , чем сложнее поставленная задача тем их больше . Межкаскадник и тем более фазорасщепительный , реально сложные задачи. Сделать с понижением МКТ не очень сложно , но тогда нужен запас по усилению и амплитуде у преда. Иногда это ещё более сложная задача. Тут всё взаимосвязано. Трансы бифилярные я не рассматриваю для себя, там скорее ёмкость работает . Думаю 1:1 мне удастся сделать , а вот больше 1:1 сам сомневаюсь. Но попробую . Ну если не выйдет видимо закрою для себя эту тему....

Colonel Burrous Local

Colonel Burrous

Posted
Posted
1 час назад, Sergio сказал:

Коэффициент максимального использования коэффициента передачи - это, наверное, на понятном языке "Основной закон трансформации" ? Или что-то другое?

Читайте Цыкина.

ВКН Local

ВКН

Posted
Posted
40 минут назад, Vova сказал:

 а вот больше 1:1 сам сомневаюсь.

У нас получались 1:1,4. Полоса до 70кГц. Но сложное изделие.

Normann Local

Normann

Posted
Posted
12 минут назад, Vova сказал:

Отлично, думаю под лампу с внутренним 1-1.5 кОм?

Не более 2К уж точно ). Хотя, на эту тему есть противоречивые мнения.

Vova Enthusiast

Vova

Posted
Posted

Большое секционирование , при таком большом сердечнике - емкостища будет здоровой!

RSD Veteran

RSD

Posted
Posted
1 час назад, Васянин Сергей сказал:

Самый простой для намотки межкаскадник: певичка по слоям 2:4:8:4:2, вторичка по слоям 4:6:6:4. Площадь сердечника 8-12 см.

  Вот именно! С такой и подобными раскладками всегда получаются хорошие межкаскадные в SE, если не гнаться за сверхпараметрами на вч.

Сергей Ал. Mentor

Сергей Ал.

Posted
Posted

Кстати, желающим самостоятельно рассчитать трансформатор стоит ознакомиться с книгой Васильченко Е.В. - Проектирование схем на компьютере. В ней есть рекомендации по расчёту звуковых трансформаторов ( в т.ч. межкаскадных) с примерами, есть и описание конструкции NC-20.

Rezvoy Local

Rezvoy

Posted
Posted
3 часа назад, Vova сказал:

ПТрансы бифилярные я не рассматриваю для себя, там скорее ёмкость работает .

Удачного нерассмотрения! Хотя с ёмкостью там строго наоборот.:smile-09:

Sergio Proficient

Sergio

Posted
Posted
2 часа назад, Colonel Burrous сказал:

Читайте Цыкина.

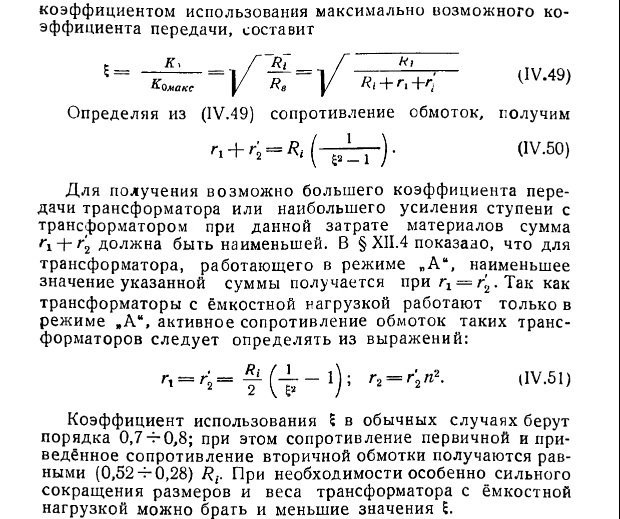

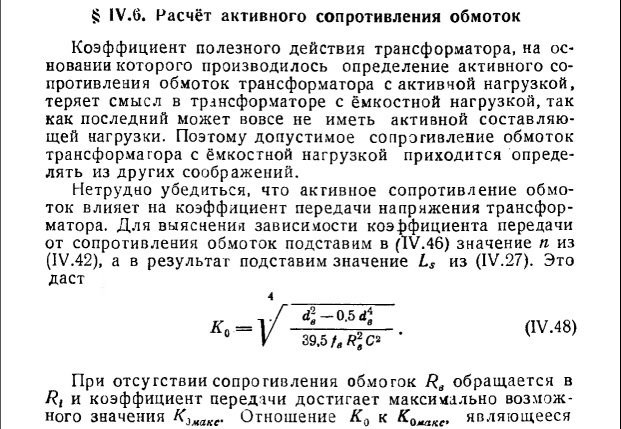

Не, так не пойдёт, что такое коэффициент передачи я уж 40 лет как в курсе, а вот коэффициент использования коэффициента - это что-то для меня новое. Объясните, пожалуйста, в двух словах : коэффициент передачи чего (тока, напряжения, мощности) вы имели ввиду и коэффициент использования чем, что его использует этот самый коэффициент?

Можно фото страницы из товарища Цыкина.

Васянин Сергей Local

Васянин Сергей

Posted
Posted
5 часов назад, Vova сказал:

Большое секционирование , при таком большом сердечнике - емкостища будет здоровой!

Хочется поменьше? Пожалуйста, первую и последнюю секции первички намотайте с переворотом. Хочется ещё меньше? И так можно: ещё и среднюю секцию первички разделите пополам и половинки намотайте с переворотом. Только все эти телодвижения, как правило, не имеют особого смысла для мкт.

  • Thanks (+1) 1
Colonel Burrous Local

Colonel Burrous

Posted
Posted

Вот правильно, это то, о чём я говорил. Это самый большой кот в мешке при расчёте МКТ, а от его правильного выбора, зависит всё или почти всё в работе трансформатора. Попробуйте-ка его определить, да не как попало, а обоснованно.

Sergio Proficient

Sergio

Posted
Posted
31 минуту назад, Stan Marsh сказал:


Спасибо. Теперь понятно, этакий сферический конь в вакууме.

Sergio Proficient

Sergio

Posted
Posted
1 час назад, Colonel Burrous сказал:

Вот правильно, это то, о чём я говорил. Это самый большой кот в мешке при расчёте МКТ, а от его правильного выбора, зависит всё или почти всё в работе трансформатора. Попробуйте-ка его определить, да не как попало, а обоснованно.

Если дочитать парагаф до конца, то всё встаёт на свои места. А если нет, надо перечитать ещё раз.

А заодно и это :

" В трансформаторах низкой частоты, применяемых в обычной электроаккустической аппаратуре, с точки зрения КАЧЕСТВА передачи можно допустить большие фазовые сдвиги, так как человеческое ухо слабо реагирует на фазу составляющих сложного колебания. Поэтому здесь допустимо применение трансформаторов как с активной, так и с ёмкостной нагрузкой".

Там же стр. 70.

После чего спросить себя : " На кой я прицепился к этой ёмкостной нагрузке? Поставлю-ка я шунт, как Цыкин советует".

Vova Enthusiast

Vova

Posted
Posted

Я чего- то не вкурил об краеугольной значимости этого коэффициента использования коэффициента! Сдесь по моему просто оптимизируется КПД и минимизируется расход материалов....

Ну будет коэффициент передачи ЧУТЬ  меньше и что? Никакого отношения к АЧХ , резонансам я не увидел.

Наверное я чего- то не понимаю. Обычно кстати и считается оптимальным равенство r1  и   r2', правда про то что это должно быть равно 0.5- 0.28 Ri я не знал , а что изменится то? На полдецибела упадёт К передачи , так от частоты не видно зависимости , а ЭТО я считаю главным. Обычно стараются чтобы получилась линейная АЧХ , разумное сопротивление обмоток и чтобы это всё влезло.... Может я чего- то и не понял....

  • Like (+1) 1
  • Smile 2
Colonel Burrous Local

Colonel Burrous

Posted
Posted
1 час назад, Sergio сказал:

Если дочитать парагаф до конца, то всё встаёт на свои места. А если нет, надо перечитать ещё раз.

Десятки раз читано и перечитано, исписано две общих тетради по 96 листов с расчётами для различных вариантов этого коэффициента, а на выходе всегда тупик. При прослушивании УМЗЧ с применением МКТ, наблюдалось следующее: замазанный словно пластилином ВЧ-диапазон и некое отставание передачи сигнала по НЧ-диапазону. Особенно это явление проявлялось на харде и металле. АС/ДС, к примеру, слушать невозможно, по крайней мере мне. Картина резко меняется в нормальную сторону, если слушаешь УМЗЧ с ёмкостными связями. Уважаемые оппоненты, я просил-взять, здесь и сейчас, для примера, рассчитать МКТ, применив простейшую схему(по желанию), чтобы было понятно как считать или выбирать этот коэффициент, я-то этот путь прошёл и бросил, поняв бесперспективность данной затеи.
