Recommended Posts

Posted
2 часа назад, ДимДимыч сказал:

5\2001  делай.

 Про повышающие обмотки не помню.

Напомни.

 Если мотать бифиляр, то исходя из количества провода ПЭЛШО 0,25 его хватит намотать по 4650 витков первички на каждый, с ним в пару ПЕЛШО 0,18 при этом останется свободное место (зависящее от плотности намотки в навал) - использовать место под повышающие секции. Наружные диаметры проводов разные.

 Другой вариант первичка ПЭВ 0,315 вторичка ПЭЛШО 0,25 займет пространство почти полностью, намотать до заполнения/окончания шелкового провода. Наружные диаметры проводов равны.

 Третий вариант, на мой взгляд худший, первичка ПЭВ 0,25 вторичка ПЭЛШО 0,18 войдет много или останется свободное место. Наружные диаметры проводов равны.

Posted
14 часов назад, Buran81 сказал:

Добавлю ребятам для понимания.. а то с давних времен и систематически ходят байки по форумам . что раз есть зазор то свойства железа побоку))

Понять как именно свойства железа влияют на параметры трансформатора с зазором легче всего через понятие "Эквивалентный зазор".Введенное О.Чернышевым еще на старом АП.

Мы знаем из Физики ,что индуктивность в контуре равнв = W*B0*Q/I0.

Представим себе что у нас магнитопровод площадью 10см.кв длинной МСЛ 300мм и с бесконечной проницаемость. Тогда при 3000 витках. токе 50мА и индукции в контуре 0.9Тл нам понадобится зазор 3000*0.05*Мю0/0.9Тл=0.209мм.Индуктивность же будет 54Гн

В реальности же у нас  железо имеет ограниченную проницаемость , которая вносит свои коррективы. Например если  у нас какое небудь хорошее .анизотропное железо и его проницаемость в этом постоянном магнитном поле станет 10000 . то общий эквивалентный зазор становится 0.209+300/10000=0.239mm. т.е индукция в магнитопроводе  снизится с расчетных 0.9Тл до 0.788Тл..т.е индуктивность станет 47.2Гн

А если у нас какие нибудь  хламовое железо  от микроволновок и т.д, и проницаемость его будет 2000., то эквивалентный зазор станет 0.209+300/2000=0.359mm.индукция будет 0.52Тл  и след.индуктивность станет  31.2Гн

Как вы и говорите -"Вот и весь сказ":-)



Я ведь уже писал, что для материалов с высокой начальной магнитной проницаемостью рабочая петля более линейна и это главное, а индуктивность при желании можно сделать любой. И ещё напомню, что расчеты надо проводить для начальной магнитной проницаемости, она для обычного железа никогда не будет 2000.

Posted
12 минут назад, Kroul сказал:

И ещё напомню, что расчеты надо проводить для начальной магнитной проницаемости, о

Для входных, как трансформаторов с мощностью ниже критической ,конечно да. Для межкаскадов  спорно...скорее ИМХО.нет (ибо мы как правило не делаем такие трансформаторы  размером с пол спичечного коробка, и с единицами миллиампер тока ). Выходные же,как трансы с мощностью выше критическое,конечно  нет.В них надо по эквивалентной проеицаемости смотреть.

Posted
29 минут назад, Buran81 сказал:

Для входных, как трансформаторов с мощностью ниже критической ,конечно да. Для межкаскадов  спорно...скорее ИМХО.нет (ибо мы как правило не делаем такие трансформаторы  размером с пол спичечного коробка, и с единицами миллиампер тока ). Выходные же,как трансы с мощностью выше критическое,конечно  нет.В них надо по эквивалентной проеицаемости смотреть.

Микродинамики не будет тогда.

Posted
1 час назад, Kroul сказал:

Микродинамики не будет тогда.

Так вы получаете излишней перерасход меди, рост габаритов , не нужный рост зазора и.т.д  что с этим связано.



Posted
23 минуты назад, Buran81 сказал:

Так вы получаете излишней перерасход меди, рост габаритов , не нужный рост зазора и.т.д  что с этим связано.



Так я просто хочу сказать, что трансформатор с хорошим магнитопроводом будет более линейным, при той же катушке. Ведь об этом речь.

  • Like (+1) 1
Posted
В 30.08.2025 в 21:57, Kroul сказал:

Давайте представим формулу µэф = µ/(1+lз×µ/l) вот в таком виде: µэф = l/lз/(1+l/(lз* µ)). Здесь µ начальная магнитная проницаемость материала магнитопровода, теперь мы видим, что чем больше µ тем знаменатель ближе к единице, а эффективная проницаемость стремиться к l/lз при стремлении начальной магнитной проницаемости к бесконечности. Одним словом чем больше начальная магнитная проницаемость тем больше петля приближается к линейной. А считать надо для начальной магнитной проницаемости для железа около 300 и порядка нескольких тысяч для материалов с высокой начальной проницаемостью.

Вот здесь я объяснил почему.

  • Like (+1) 1

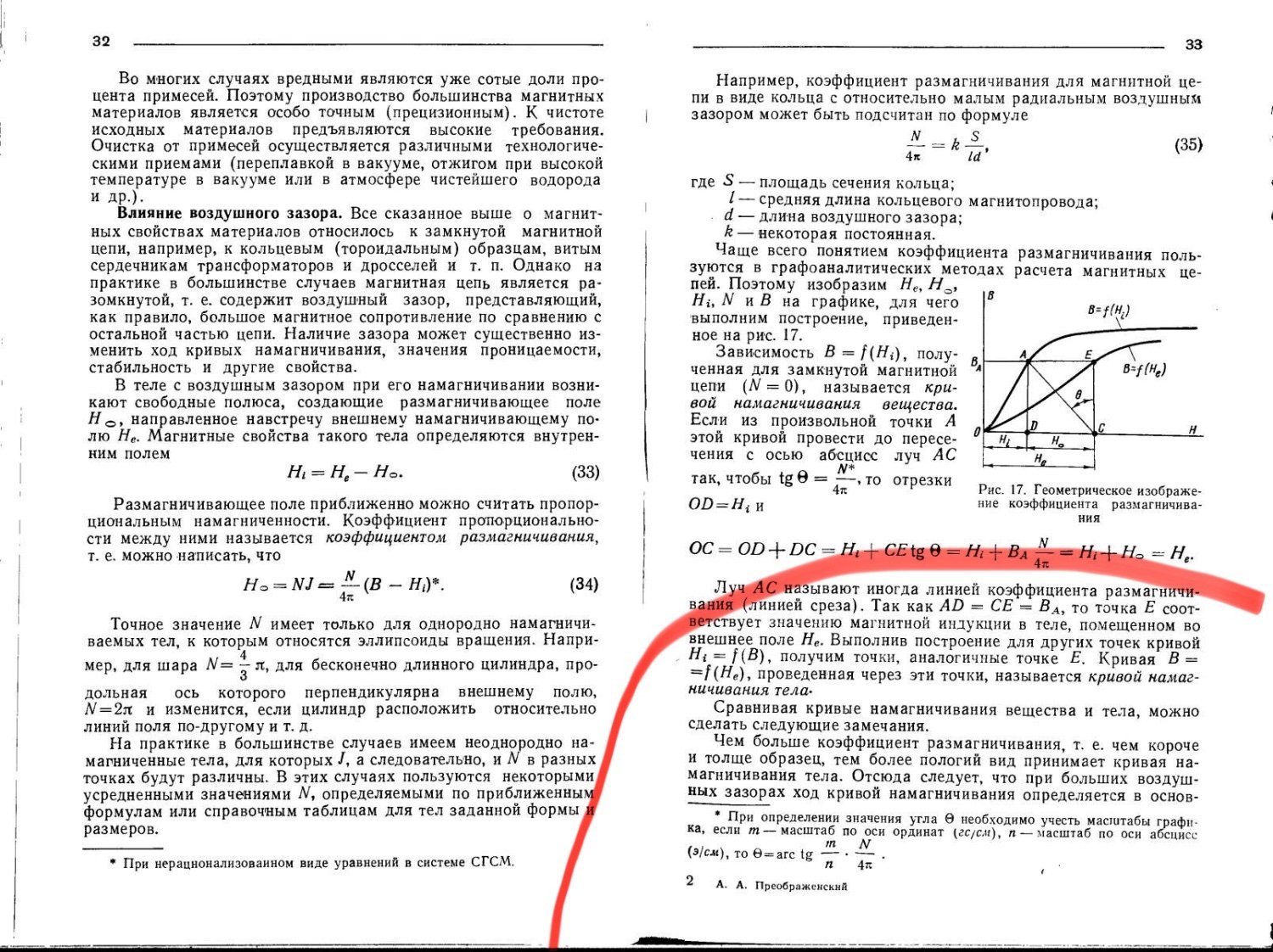

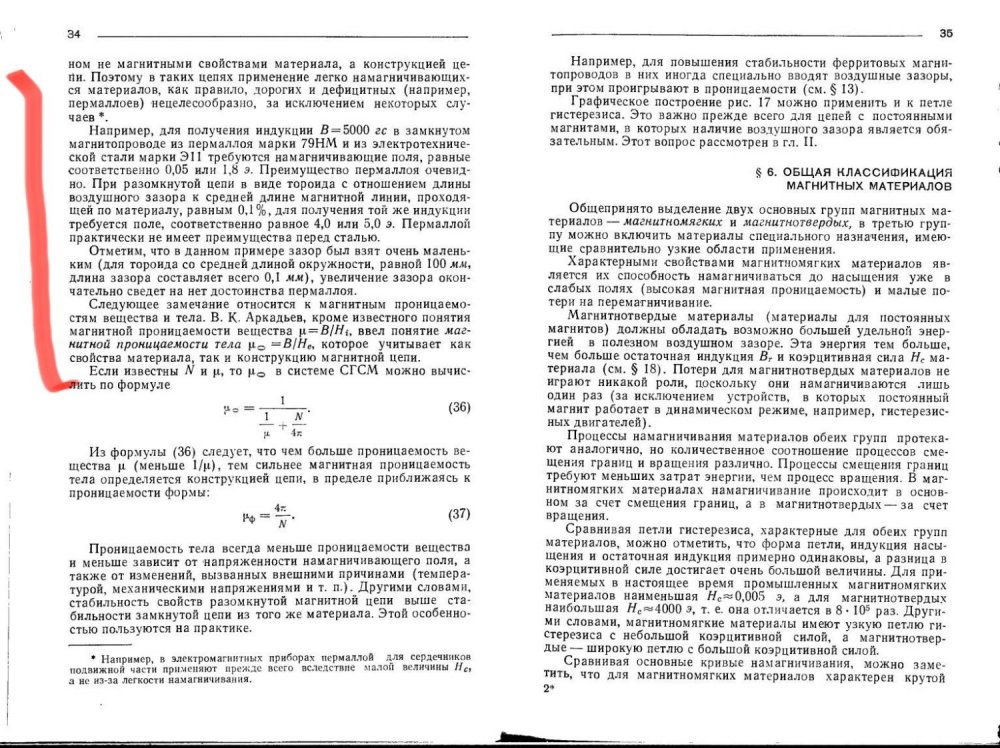

Posted

Уже проясняли это.
В итоге -длина магнитной цепи важна ,поскольку входит в конструкцию магнитной цепи,а  материал практически нет.



Posted
13 минут назад, Сергей А сказал:

Уже проясняли это.



Ну если зазор в магнитопроводе толщиной с палец,то наверно да...свойствами железа можно пренебречь  Но у нас то речь о трансформаторах  с зазорами несколько десятков дольше миллиметра и даже меньше...Очевидно же выше обяснялось, что от качества железа сильно зпвисит и индуктивность.

  • Like (+1) 1
Posted
12 минут назад, Buran81 сказал:

Ну если зазор в магнитопроводе толщиной с палец,то наверно да...свойствами железа можно пренебречь  Но у нас то речь о трансформаторах  с зазорами несколько десятков дольше миллиметра и даже меньше...Очевидно же выше обяснялось, что от качества железа сильно зпвисит и индуктивность.

Там же написано , 0.1% от длины МЛ . При 150 мм это 0.15 мм зазора. Это разве много ?

То есть если в схеме есть протекание постоянного тока через транс , то лучше либо 0 ,либо из двух Ш пластин.

Posted

Здесь вилка получается . Если короткий и толстый Ш , то зазор меньше. Но и МСЛ меньше. Если длинный Ш , то МСЛ больше но и зазор больше , т.к. сечение меньше.
Конструктивно длиный займет меньше места и будет иметь меньшую Ls.

  • Thanks (+1) 1
Posted
2 часа назад, Сергей А сказал:

Уже проясняли это.
В итоге -длина магнитной цепи важна ,поскольку входит в конструкцию магнитной цепи,а  материал практически нет.



Видать не прояснили. И длина важна и сечение магнитопровода и провода  и ещё много чего, многие параметры приходится выбирать исходя из условий и требований к трансформатору, ещё раз напоминаю, что параметров даже у простого трансформатора питания больше чем уравнений связывающих эти параметры. Насчет материала, посмотрите на формулу 36 на стр 34 ваших ссылок и поймете, что в материале и заложена природа нелинейности. И чем он лучше тем ближе проницаемость тела к проницаемости формы, в итоге, мы получаем магнитопровод с очень линейной петлёй гистерезиса. Кроме того магнитная проницаемость у них должна слабо зависить как от амплитуды так и от частоты магнитного поля. Поэтому качество материала магнитопровода важно, потому что,как говорится, от него все беды( нелинейности).

  • Like (+1) 2
Posted

Кто же спорит. Там по экспоненте вопрос лучшести. Вопрос только личный , где остановиться. В способах намотки и  в материалах .

Нелинейность трансформатора в сотых процента или в тысячных , на фоне нелинейности SE , как-то теряется .



Posted
7 часов назад, Сергей А сказал:

Нелинейность трансформатора в сотых процента или в тысячных , на фоне нелинейности SE , как-то теряется .

Ну не совсем  сотые конечно. На низких частотах ,типа 10-20Гц нормальный межкаскадник  при полной амплитуде до 5-10% наверное и будет . Но понятно конечно, в реальном тракте это все себя не проявляет  и мы этого не услышим. Че не измерительные приборы конструируем,  а бытовую  аудиотехнику:-)

  • Like (+1) 2
  • Smile 1
Posted

Ну не знаю, рассказывают, что есть кто направления проводов и предохранителей слышит))).

Posted

   Так и есть, плюс ниже напряжение питание драйвера, плюс не нагружает лампу, что повышает линейность и амплитуду.

  • Like (+1) 2
Posted
18 минут назад, Сергей А сказал:

Наверное единственное преимущество межкаскадного трансформатора это возможность гальванической развязки.

С межкаскадным  трансом  каскад  сильно "чище" играет,чем с резистором.  Меньше КНИ в слуховом  диапазоне

  • Like (+1) 3
Posted
Только что, Buran81 сказал:

С межкаскадным  трансом  каскад  сильно "чище" играет,чем с резистором.  Меньше КНИ в слуховом  диапазоне

Каскад с нелинейным элементом - трансформатором вносит меньше искажений чем каскад с линейным резистором ? Я просто не в курсе, кто исследовал, где про это можно прочитать ?

Posted
26 минут назад, Sergio сказал:

Каскад с нелинейным элементом - трансформатором вносит меньше искажений чем каскад с линейным резистором ? Я просто не в курсе, кто исследовал, где про это можно прочитать ?

Трансформатор не линейный,только на НЧ,да и то очень глубоко на НЧ и с большой амплитудай сигнала. А КНИ в аудио вообще принятоина 1кГц мерить. Да и можно не читать, можно просто помакетировать с какой нибудь лампой.

  • Like (+1) 1
Posted
36 минут назад, Sergio сказал:

Я просто не в курсе, кто исследовал, где про это можно прочитать ?

  Достаточно просто прочертить линию нагрузки на ВАХ лампы и станет видно невооружённым глазом. :smile-59:

  • Like (+1) 1
  • Hmm... (-1) 1
Posted

Первичка ПЭЛШО 0,25   240 вит

Вторичка ПЭЛШО 0,18     330 вит

По секциям:  4-6-6-4 и 5-5-5.

Количество витков по 4800.

 Всё очень примерно.

Изоляция 0,05 и 0,2.



  • Like (+1) 1
  • Thanks (+1) 1
Posted
16 минут назад, ДимДимыч сказал:

Первичка ПЭЛШО 0,25   240 вит

Вторичка ПЭЛШО 0,18     330 вит

По секциям:  4-6-6-4 и 5-5-5.

Количество витков по 4800.

 Всё очень примерно.



Тогда уж вторичку по 320, или надо с повышением ?
