Межкаскадный трансформатор. Преимущества перед конденсатором, если они есть.

[Dalver]

В 27.08.2025 в 23:34, Михаил К. сказал:

А зачем делать межкаскадник на том же размере магнитопровода, как и выходник ?

Токи меньше, активные сопротивления можно поднимать до сотен ом...



Да, зачем?

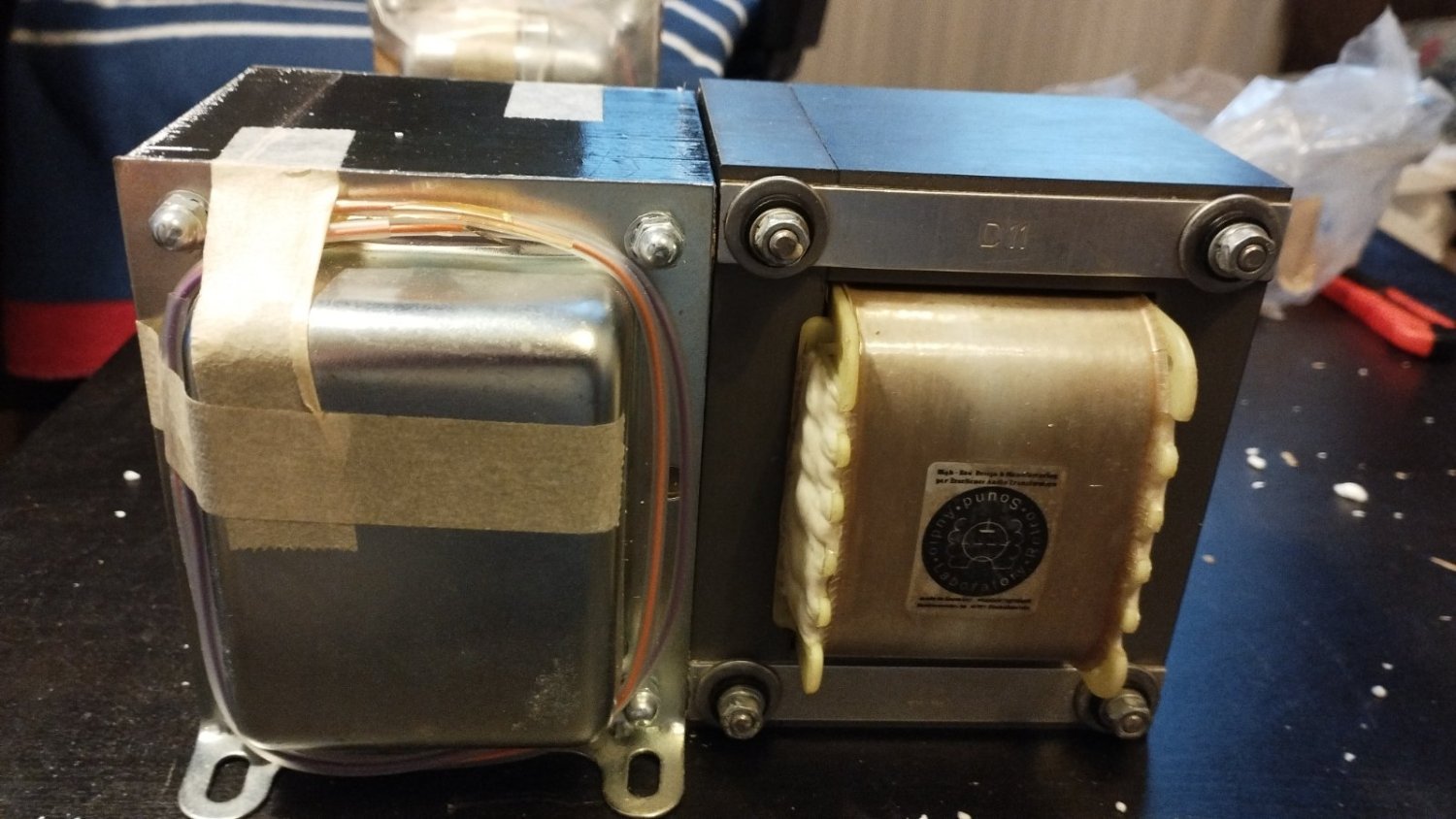

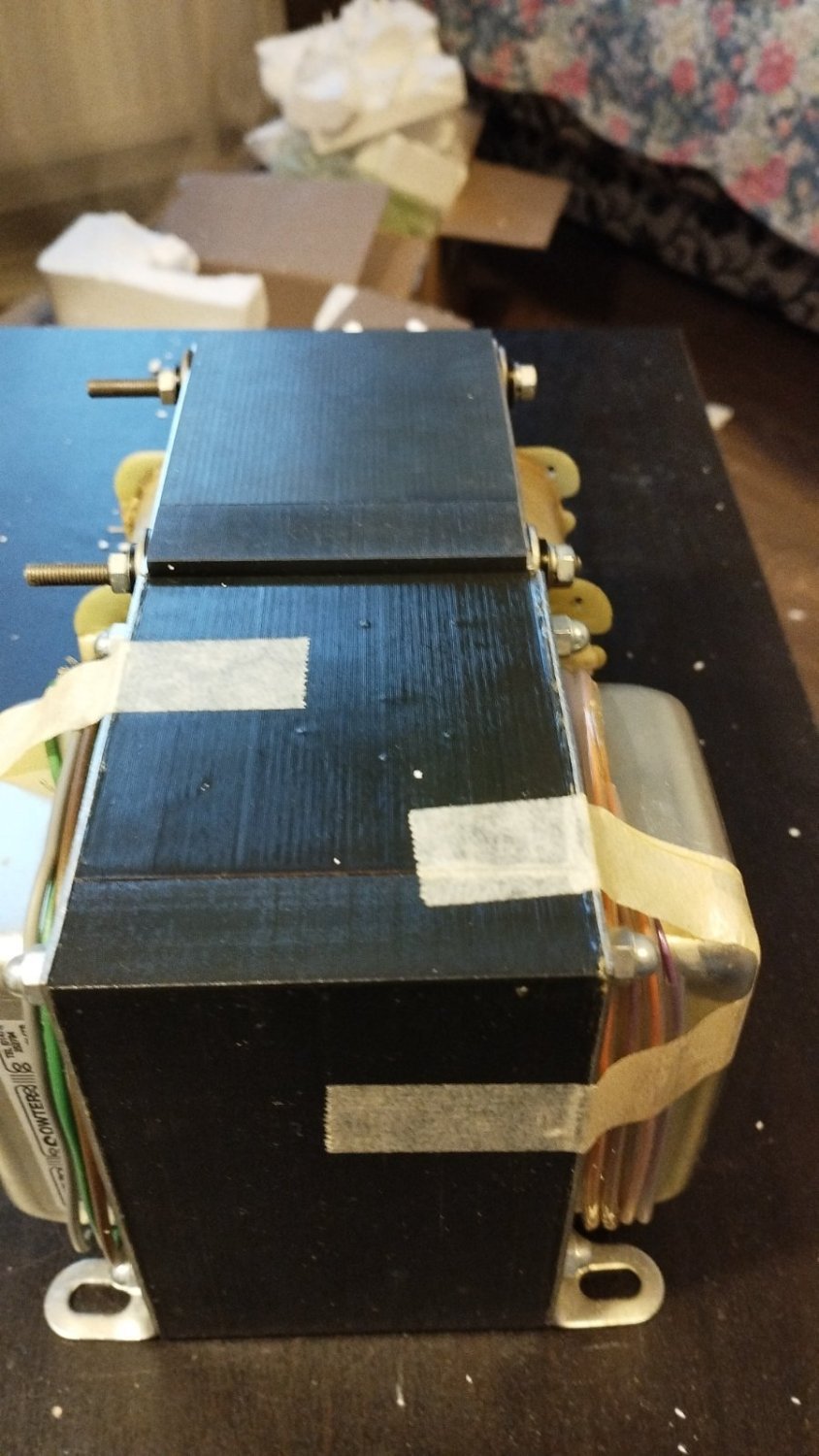

Sowter SA08 и межкаскадник Аркадия

Спойлер

до 30 мА, 280Ом, на 27 мА индуктивность 200Гн

[Михаил К.]

7 часов назад, Dalver сказал:

Sowter SA08 и межкаскадник Аркадия

индуктивность 200Гн

Не совсем понятно что вы хотите сказать...

Обсуждается тезис - у межкаскадника индуктивность д.б. больше в 3 раза, чем у выходника.

У Sowter SA08 -25 Генри.

Значит Вы хотите сказать, что в три раза больше -этого мало, надо чтобы индуктивность межкаскадника была больше в 8 (восемь) раз. Правильно ?

200 делить на 25 =8.

Или что ?



[Евлампий 2]

Вякну по некоторым моментам, затронутым выше

В моем случае вполне нормально работает оценка: если индуктивность межкаскадника (в генри) поделить на внутреннее драйвера (в кОм), должно получиться 20 и более – в этом случае ущерба для НЧ от драйверного каскада (практически) заметить не удается. Это примерно соответствует 16 гц по уровню 0,7. Если оценить по этому критерию пример, приведенный Сергеем Б, то (учитывая, что сопротивление у 6п3с в триоде 2,5…3 кОм), межкаскаднику должно хватить 50…60 гн. Кажется, более-менее сходится с комментариями. Тем не менее, если выясняется, что с разными трансформаторами подача женского голоса изменяется, согласитесь, не факт, что изменение происходит только из-за разных значений нижней граничной частоты. Трансформаторы ведь разные, и возможен целый букет других причин, из-за которых та же Вайкуле вдруг становится или не становится певицей, даже если обращать внимание только на гортанно-грудной регистр.

Что касается Танги NC20. Обмерял, получилось что с ростом сопротивления драйвера он вполне гармонично «угасает» по диапазону частот с обеих сторон – технически очень всё классно. Полоса 20 гц – 22 кгц по минус 1 дБ достигается при внутреннем сопротивлении источника порядка 7 кОм. Если сопротивление ниже – полоса существенно расширяется в обе стороны. Что удивительно, ни при каком реальном сопротивлении «драйвера» звона практически нет, несмотря на отсутствие шунтов. При использовании ГИ-3 можно рассчитывать на 16 Гц – 25 кГц – типа того или даже пошире, так что вполне совместимо. Короче, измерения более чем достойные, хотя звучание вызывает вопросы. Хирургия, рентген, серпы, яйца, типа того. Возможно, вопрос прогрева, с такими вещами терпение нужно, а где его взять.

[Алекс]

12 часов назад, Buran81 сказал:

Если остается много свободного места в окне. то заказываем сердечник с меньшим окном . Таким оброзом сокращаем потери индуктивности на железе.

Места свободное это сопротивление обмоток, т.е. свободного быть не может вообще никак.

Про потери индуктивности в железе тот ещё пёрл. Да она есть, но почему ты нем как рыба про пропорции этих потерь?

Как пример: если увеличить массу железа в 20 раз то потери той же индуктивности будут не в 20 раз, а в 4 раза, т.е. очевидно чем больше транс тем ниже он будет копать, при прочих плюшках таких как активное сопр. тех же обмоток.



[Buran81]

9 часов назад, Dalver сказал:

Да, зачем?

Sowter SA08 и межкаскадник Аркадия

  Показать контент

до 30 мА, 280Ом, на 27 мА индуктивность 200Гн

Интересно, а для,какой это лампы  такой межкаскадник на 30мА,и 200Гегри?

[Buran81]

28 минут назад, Алекс сказал:

Места свободное это сопротивление обмоток, т.е. свободного быть не может вообще никак.

Понимаю Шумилов,ты еще начинаешь свое познание межкаскадников ...не готов наверное еще принять тот факт что в межкаскадниках акт.сопротивление не проблема ... В них практически нет ( не считая работы в сплошном А2) необходимости бороться за это все. Потому для стандартных магнитопроводов может вполне оказаться что по сечению и виткам все вери гуд , а вот окно слишком большое. Т.е  получается лишняя длинна МСЛ.  Поэтому в таком случае  можно,нужно и разумно заказывать сердечники с уменьшиным окном . Так Фиршнейн?

28 минут назад, Алекс сказал:

Про потери индуктивности в железе тот ещё пёрл. Да она есть, но почему ты нем как рыба про пропорции этих потерь?

Уже 100500 раз обясняли ,что индуктивность в контуре определяется  током и индукцией в нем. L=W*Q*B0/I0...

Железо же ограничивает  повышение В0 своим магнитным сопротивлением...т.е длинной МСЛ и подением своей   проницаемости под постоянным током.

Ну начни читать уже умные  книжки какие то((((

[Алекс]

32 минуты назад, Buran81 сказал:

Уже 100500 раз обясняли ,что индуктивность в контуре определяется  током и индукцией в нем. L=W*Q*B0/I0...

Тут и есть пропорции потерь и веса в 4 раза. Понимаю, почта дорого за вес берёт, гешефт рушится, ну как тут спать спокойно))

[Buran81]

1 минуту назад, Алекс сказал:

Тут и есть пропорции потерь и веса в 4 раза. Понимаю, почта дорого за вес берёт, гешефт рушится, ну как тут спать спокойно))

Ты с кем сейчас разговариваешь?

[Михаил К.]

1 час назад, Buran81 сказал:

Интересно, а для,какой это лампы  такой межкаскадник на 30мА,и 200Гегри?

Еще интересно поглядеть на ток холостого, если этот транс включить в осветительную сеть.

Измерение на миллиамперметре тру-рмс, есс-но, обычные занижают в разы.

А то говорить можно все что угодно...

[Михаил К.]

4 часа назад, Евлампий 2 сказал:

Что касается Танги NC20.

При использовании ГИ-3 можно рассчитывать на 16 Гц – 25 кГц – типа того или даже пошире, так что вполне совместимо.

Прикинул, у NC20 указана индуктивность 60 Гн на токе 20 мА, активные по 430 Ом.

Можно на hib тороиде 65х35х20 мм с зазором 0.12 мм намотать, по той же схеме слой-секция, 4900+4900 витков, будет 60 Гн и в районе 220 Ом активные, если брать провод 0.2 мм по лаку.

Во на 16 мА составит 0.63 Тл.

И 11+11 секций.

[Buran81]

23 минуты назад, Михаил К. сказал:



И 11+11 секций.

Михаил не стоит так извращаться.))))

Простая намотка 4+5  ну или максимум 5+6...  -отличный результат,больше и не надо.

[ДимДимыч]

Роман, ты невнимателен, речь о NC-20.

У Михаила всё правильно.

[sova]

NC 20, 1:1, к тр, зачем такое вообще, да еще по таким ценам,  нужно ?

[KAI]

При обсуждении акустики Евлампий2 упомянул трансформатор между слоями обмотки которого была проложена никуда не подключённая фольга. Есть ли при этом снижение динамической емкости?

[Buran81]

18 минут назад, ДимДимыч сказал:

Роман, ты невнимателен, речь о NC-20.

У Михаила всё правильно.

Так я и говорю ,что так извращаться и не надо.

Хороший результат для широкого ВЧ диапазона  можно получить и при сильно меньшем секционирование.

[ДимДимыч]

Здесь извращение вынуждено, т.к. нужно набрать количество витков.

NC-20.



[Михаил К.]

1 час назад, Buran81 сказал:

Так я и говорю ,что так извращаться и не надо.

Хороший результат для широкого ВЧ диапазона  можно получить и при сильно меньшем секционирование.

Это эмуляция бифиляра.

Типа упорядоченный по слоям бифиляр.

Ограничение - Ктр один к одному.

Это собственно говоря и есть фишка NC-20.

[Buran81]

32 минуты назад, Михаил К. сказал:

Это эмуляция бифиляра.

Типа упорядоченный по слоям бифиляр.

Ограничение - Ктр один к одному.

Это собственно говоря и есть фишка NC-20.

Я понимаю.

Но просто это трудоемкая и излишне не оправданная  работа.

А  чистый бифиляр это по мне так вообще полный пипец.

[Михаил К.]

2 часа назад, Buran81 сказал:

Я понимаю.

Но просто это трудоемкая и излишне не оправданная  работа.

Как тогда лучше раскидать по секциям 5 +5 тыс витков?

[Vova]

Только-что сделал - около 5000 витков  7 секций . 4 первички и 3 вторички...

[Васянин Сергей]

И что получилось по измерениям? Индутивность, резонансы?

[Anatolii]

14 часов назад, Buran81 сказал:

А  чистый бифиляр это по мне так вообще полный пипец.

Делая такие громкие заявления , прошу обосновать ." Наши мысли ясны , задачи определены  .....", мне понятен ход ваших мыслей и  почему . - БТВЗ  неприемлемы , межкаскад должен быть по мощности малипусенький , пропорционально токам  в обмотках .  Приблизить их к потребителю _ транспортные ... Вспоминается  трехдетальный пред Шалина на осм 0.63 .Считаю его авторитетом в трансф. ,хотя некоторые его критикуют . Не всегда объективно . В большом трансф. живет басс..Возможно небольшой перебор , В 0.63  но из практики меньше 100 ватт габ . мощности межкаскадник делать не стоит . . Хотя твзш 09 ( мож ошибся в названии . ) вовсю используют на выходе . и ...ничего в смысле звука . , пользуют .

[Buran81]

37 минут назад, Anatolii сказал:

Делая такие громкие заявления , прошу обосновать

Оно опасно для эксплуатации.

[Anatolii]

47 минут назад, Buran81 сказал:

Оно опасно для эксплуатации.

Только поэтому ??? Что за аргумент ?. Мотаю один провод в шелке и потом сварил в воске -парафине . емкость при этом почти не увеличивается .( точные цифры не помню , но не более 3-5%  в прибавке ). Можно и не варить, если например 200 - 250 в . Но вареный звучит лучше .( не поет )Что я делал бифилярно, имели полосу  до 100 К - линейно . Дальше горбы и впадины , но не резко .

[Vova]

Сергею Васянину  .  Доброе утро. При 4860 первички и 5040 вторички , при замыкании одного вывода первички и вторички на землю ( важно). Индуктивность 70 Гн и при -0.5 дБ на 20 кГц. Резонансов нет практически , после 21 к спад , а на 60 к подЪём до -5 дБ . Получилась большая межобмоточная ёмкость примерно 4.6 нФ , из за этого спад, окно мало - некуда прокладки увеличивать, они кстати 0.2 , бумага.
