28 minutes ago, vs music said:

Ну если исходить из такой  логики ,  тогда поясните -  в чем смысл ламповых корректоров - ведь у них шумы больше , чем у хороших кремниевых транзисторов ?....Но ламповые корректоры были , и есть сейчас ... А так же - есть сейчас и германиевые корректоры . А шумы у мосфетов гораздо меньше  , чем у германия . Почему бы не быть и корректорам на мосфетах .... И они  есть уже несколько десятилетий  - в том числе и промышленные .

Бесо... пардон вкусовщина, однака :smile-03: особенно с лампами, сам грешен.
Я бы сравнивал скорее триоды против пентодов.
И да, чегой-то в измерителях шума стоят технологически более продвинутые приборы, не так-ли?
И чегой-то все малошумные 170/74 или те-же 862 куда-то делись, видно кремния много едят.
Использование "шумных" компоненты при наличии "нешумных" объяснимо для массового производства - 10с экономии дает $ 1e6 при выпуске 1e7 штук.

  • Like (+1) 1
Posted
22 minutes ago, vs music said:

Довольно средний  полевик . Я работал с 303-ми , и были у меня корректоры на 303Г и Д  . Полевики Тошиба 117 и 170-й серии - имеют гораздо  лучшие характеристики ( больше крутизна , меньше шумы , более высокие максимальные рабочие напряжения )

Согласен, 303 на на уровне малошумящего германия, хотя шум другой - подарил.

Posted
4 часа назад, BAA сказал:

И чегой-то все малошумные 170/74 или те-же 862 куда-то делись, видно кремния много едят.

Лет 8- 10 назад Тошиба прекратила выпуск полевиков 2SK-170 ( возможно и ряд других серий прекратили выпускать )  . Сейчас ведь усилия современных производителей аудио-техники направлены на применение операционников . Возможно ,  производители радиоэлементов оптимизируют свою работу с учетом объемов сбыта ....   Аналогом 170-х были полевики от Линер ( LSK170 ) .  Но у меня еще есть небольшой запасец Тошибовских 117-х и 170-х , купленных в годы их производства .



4 часа назад, BAA сказал:

Использование "шумных" компоненты при наличии "нешумных" объяснимо для массового производства - 10с экономии дает $ 1e6 при выпуске 1e7 штук.

Многие самодельщики ( и западные тоже ) - применяют те элементы , которые доступны в их регионе ( или производятся в их стране ) .

Posted
41 минуту назад, BAA сказал:

И да, чегой-то в измерителях шума стоят технологически более продвинутые приборы, не так-ли?

В сейсмических станциях ( сборкой ,   которых  мне доводилось заниматься   ) - тоже применялись преды с динамическим диапазоном около 120 дб ( для усиления сигналов от гидрофонов и прочих аналоговых датчиков ) . Но применять эти операционники в корректорах у меня желания нет . Измерительная техника и звуковая техника - это разные отрасли .

Posted
4 часа назад, S.Laptev сказал:

С ламповыми корректорами всё понятно, они звучат лучше, а с германиевыми не очень, их никто не делает давно, кроме любителей.

:smile-03: У меня сейчас есть 4 германиевых корректора дома ( разных по схемам ) , и  собираюсь сделать для себя еще несколько германиевых . Лично МНЕ - нравится их звук , и для меня это уже достаточная причина , чтобы заниматься этим .....  А тот факт  ,что кто-то  не пользуется германием - меня вообще не беспокоит . Пусть они юзают ,что хотят - это их личное дело .



4 часа назад, BAA сказал:

Согласен, 303 на на уровне малошумящего германия, хотя шум другой - подарил.

У меня еще есть и КП-103, и КП-303 , и полевые сборки КПС-104 / К-504 . Но сейчас я их очень редко применяю .

  • Like (+1) 2
Posted
Только что, S.Laptev сказал:

если промышленость не делает, значит его нет....  германиевые транзисторы дешёвые

Не весь германий дешевый сейчас . У меня есть корректоры на германиевых АС-122 - цена одного транзистора около 3 евро без стоимости доставки ( а их еще надо купить с запасом - чтобы можно было подобрать по току утечки и бэте ) .  И АС-122 еще  не самые дорогие среди иностранных германцев - есть в разы дороже  . Это просто мне они достались бесплатно лет 7 назад - друг подарил  несколько десятков АС-122  . Только советский германий стоит дешево .......П.С.  - А промышленность сейчас много чего не выпускает , это для нас - не показатель .

Posted
3 часа назад, S.Laptev сказал:

гаражные конторки должны делать, но они не делают:smile-54:

Германиевых корректоров в России сейчас продают достаточно . Делают их в Воронеже , Ростове , Кирове  и других городах . Для желающих их купить - выбор есть . На западе тоже делают корректоры на германии ( для себя ) , и пользуются заводскими восстановленными 60-х годов ( Дюал , Перпетуум , Элак ) - я вел переписку с немецкими любителями германиевых корректоров . Есть темы  о таких корректорах  на сайтах Dual-Board.de  , Hi-Fi Forum.de , и уже не один год .



3 часа назад, S.Laptev сказал:

Я же не про это, нет фактов, что они, германиевые корры и усилители звучат лучше, вот в чём дело тут!

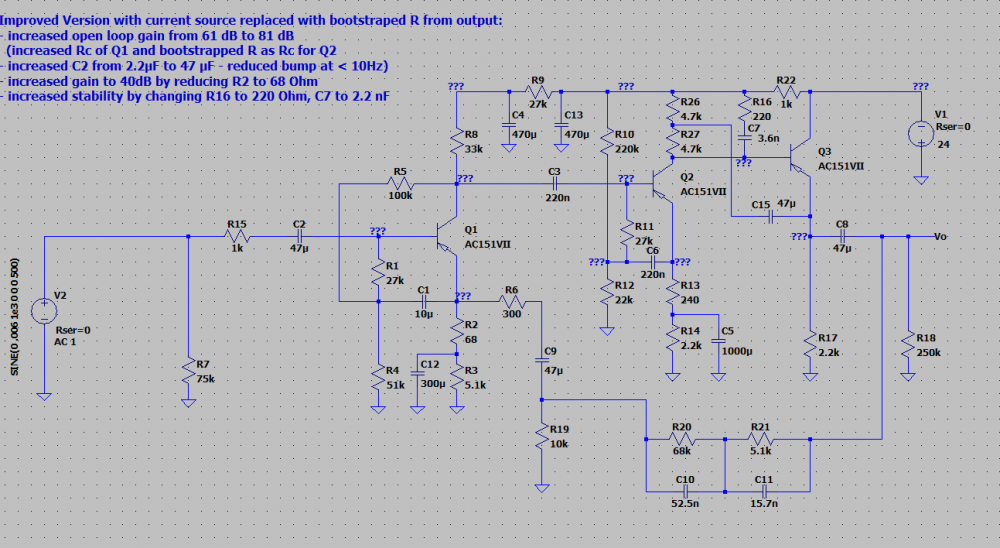

а для кого нет фактов ? :smile-01: Для тех , кто пользуется микросхемами , или кремнием - конечно нет фактов . Потому что у них нет НИ ОДНОГО корректора на германии ..... Вот в пдф-документах - фрагмент переписки с одним немецким пользователем , собравшим себе корректор на германии  по схеме JBL ( у меня есть такой корректор ) ,   и сравнившим его с корректором XONO( он на полевиках ) . И оригинальная схема 60-х годов , и вариант собранный немцем ( с его модернизацией  ) .   Какие еще факты нужны ?

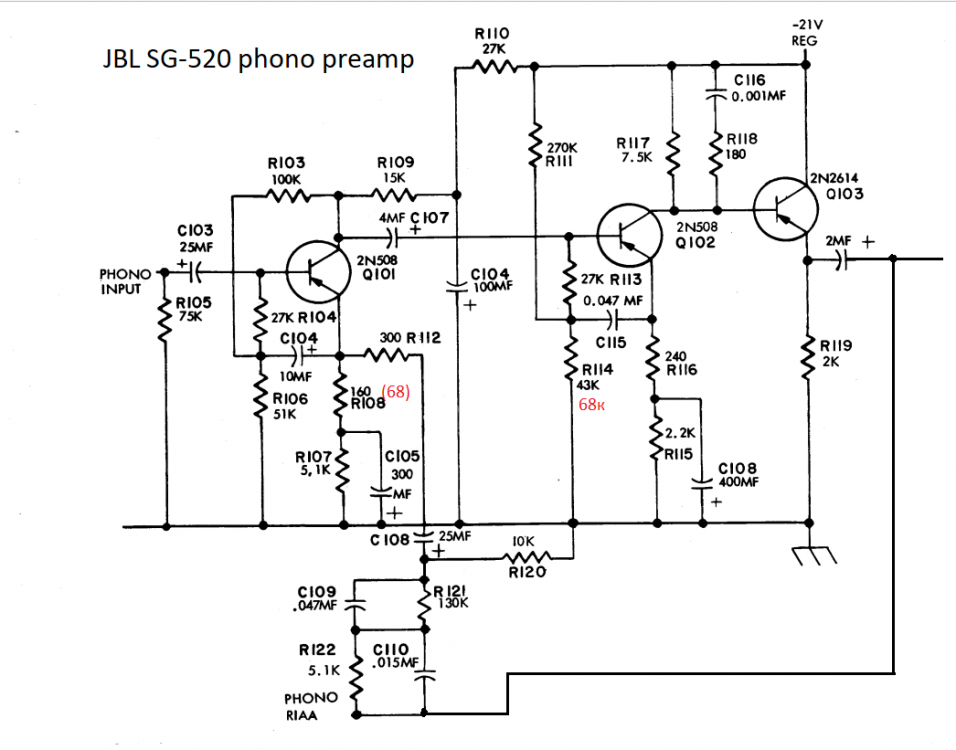

Схема фоно-корректора.png


1.pdf 2.pdf

  • Like (+1) 2
Posted
1 минуту назад, S.Laptev сказал:

Вот именно, в России, придумали рекламную торбу и носятся с ней и да, ещё и зарабатывают! И ещё какой-то немецкий чудило, там их не меньше, чем у нас....

Завёлся? На конька своего любимого сел?

  • Like (+1) 2
Posted

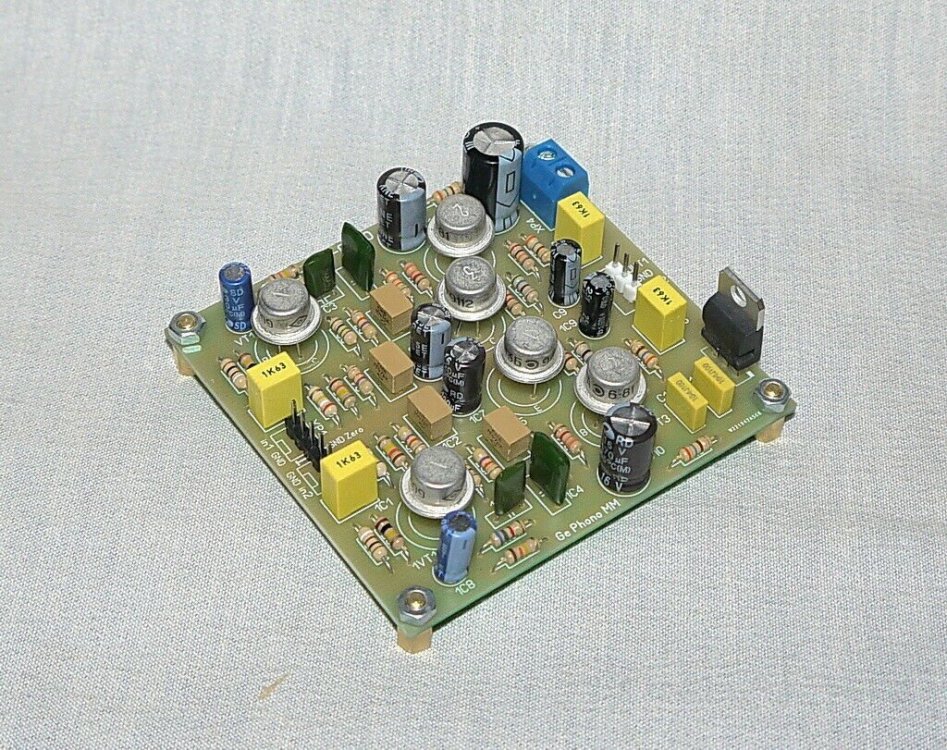

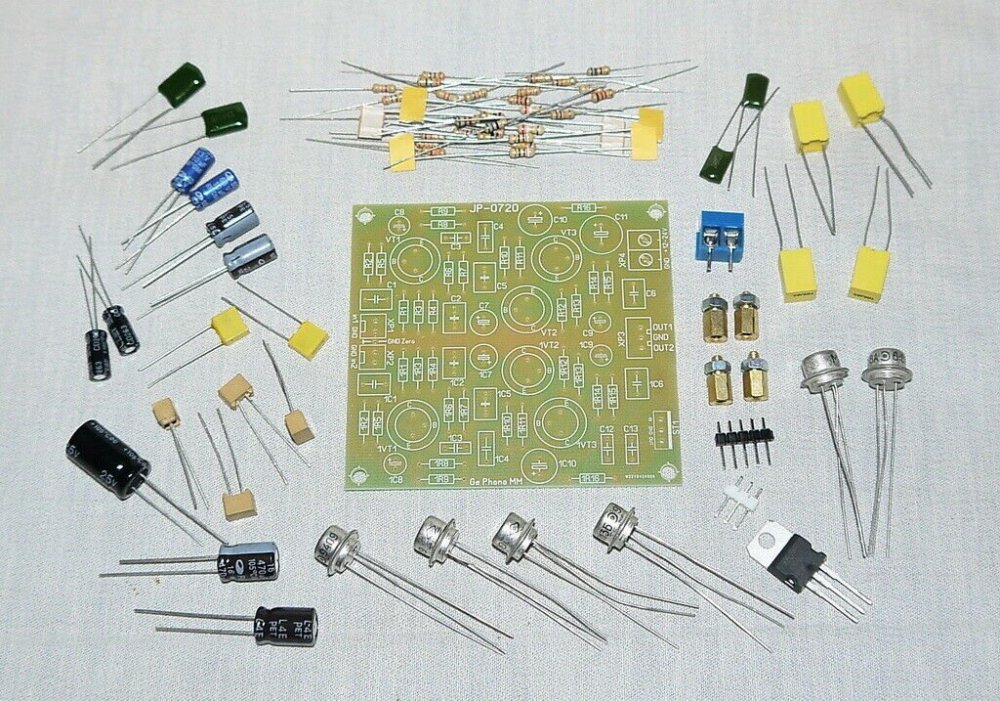

Один из примеров  КИТ - германиевый корректор , продававшийся в России и на зарубежных интернет-аукционах . Схема - Беслик А.И.  Разработка платы - E. Хлопицких .





3 часа назад, S.Laptev сказал:

Вот именно, в России, придумали рекламную торбу и носятся с ней и да, ещё и зарабатывают! И ещё какой-то немецкий чудило, там их не меньше, чем у нас....

Что Вы так переживаете-то ?... Может и зарабатывают - ну и  пусть , если им это надо и время есть .... Я описал свои впечатления - как пользователь нескольких германиевых корректоров . Я их никому не продаю , и выгоды никакой с этого не имею - всё это только для себя делаю .



Корректор PASS XONO ( упоминавшийся здесь ) .

XonoMMRev0.pdf XonoMCRev0.pdf Xono.pdf

  • Like (+1) 1
  • 2 weeks later...
Posted

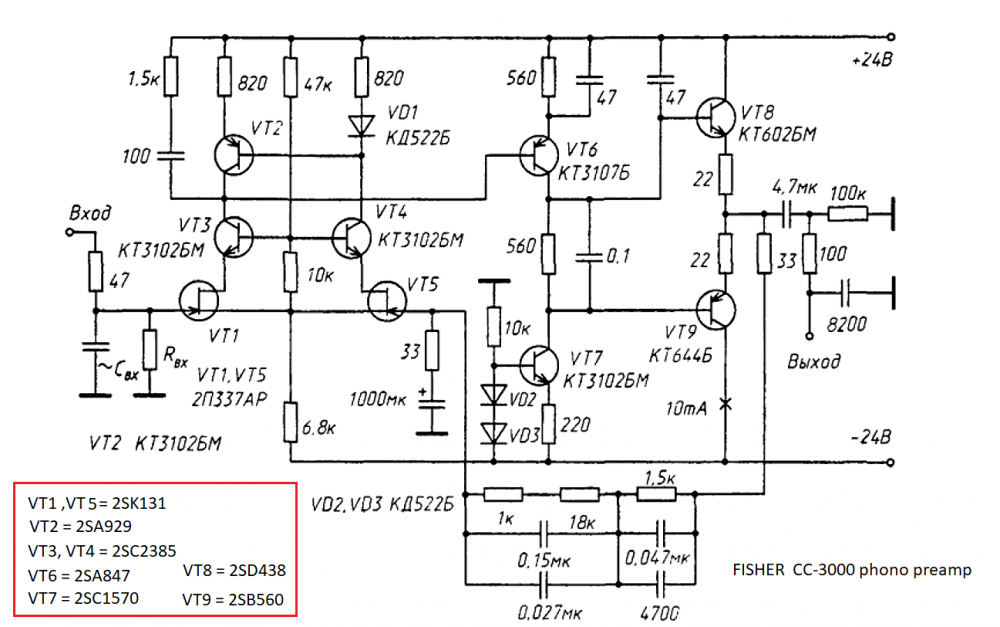

Корректор из преда FISHER CC-3000 . В красной рамке указаны марки транзисторов по оригинальной схеме из сервис-мануала .

Снимок экрана (837).png

  • Like (+1) 1
Posted

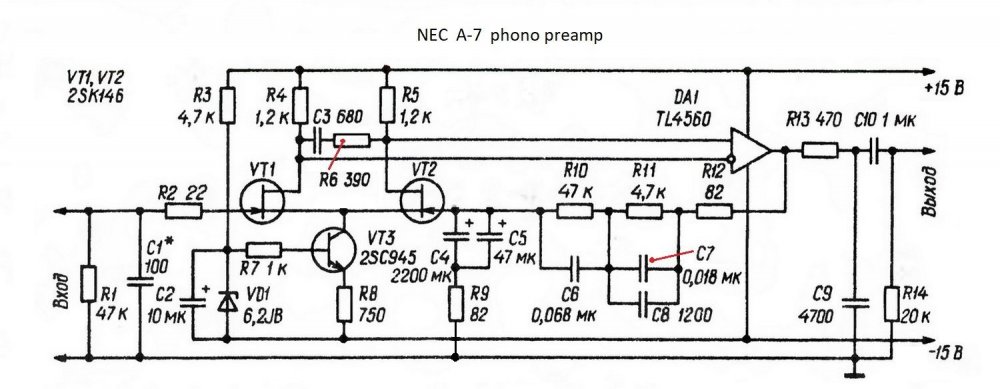

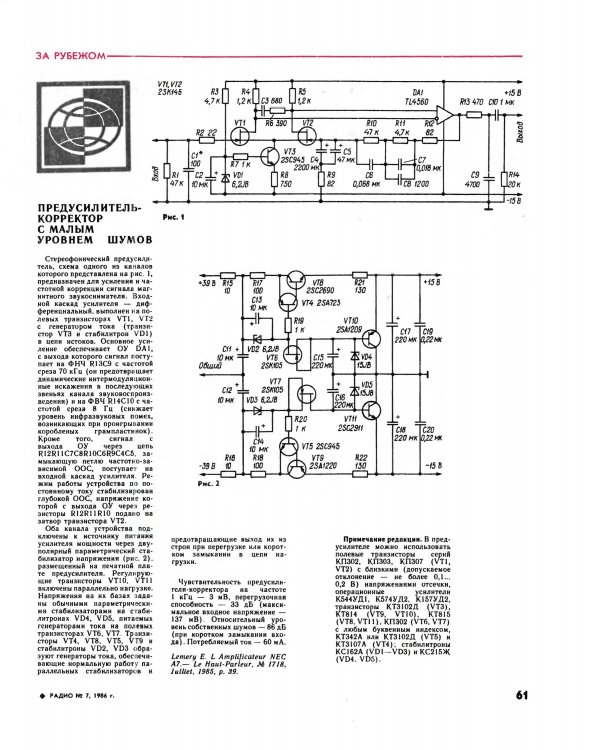

Транзисторно-микросхемный корректор NEC . В публикации РАДИО была допущена опечатка в схеме ( здесь схема публикуется в исправленном виде ) . В начале 90-х я собирал такой корректор себе , он работал нормально и спустя год-два был подарен одному  из друзей .  Блок питания , показанный на схеме , я тоже собирал , но он мне тогда не понравился и в итоге -  этот  корректор я питал от другого стабилизатора .



  • 2 weeks later...
Posted

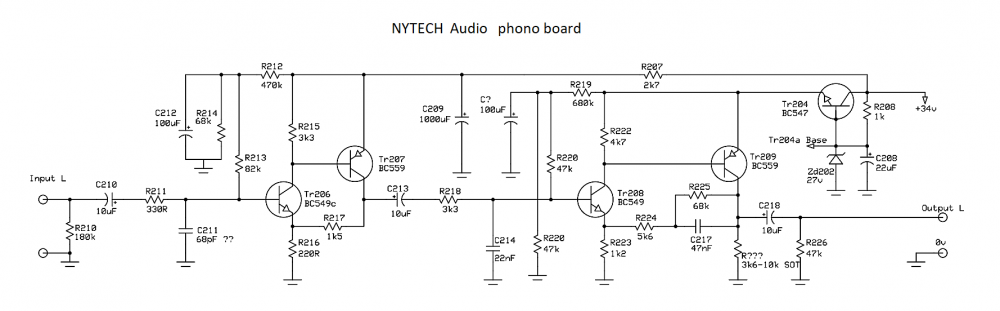

С точки зрения теории вопрос - почему такое разделение после P_N_P транзистора?

ООС по одной цепи, а повторитель по второй? Что это дает? Можно было бы сразу с первого повторителя, что с источником тока в нагрузке снимать в петлю ООС и на выход одновременно.

Posted
6 часов назад, AlexKorotov сказал:

С точки зрения теории вопрос - почему такое разделение после P_N_P транзистора?

ООС по одной цепи, а повторитель по второй? Что это дает? Можно было бы сразу с первого повторителя, что с источником тока в нагрузке снимать в петлю ООС и на выход одновременно.

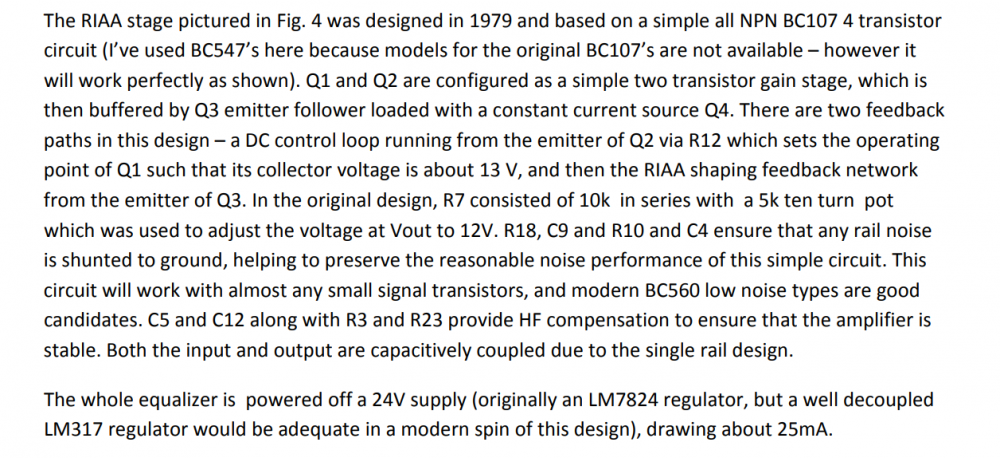

Я не собирал эту схему . Поэтому не могу сказать есть ли какие-то преимущества по звучанию . Это у них ,  так сказать - улучшенный вариант . А был еще и стандартный - там по 3 транзистора в каждом каскаде ,  и по одному стабилизатору на канал  ,  его схема вот в этом документе .

ION SYSTEMS - standard disc input card.pdf

Posted
6 часов назад, AlexKorotov сказал:

С точки зрения теории вопрос - почему такое разделение после P_N_P транзистора?

ООС по одной цепи, а повторитель по второй? Что это дает? Можно было бы сразу с первого повторителя, что с источником тока в нагрузке снимать в петлю ООС и на выход одновременно.

Видимо чтобы после первого не было влияния ООС на RC цепь на входе второго каскада , а в выходном , чтобы нагрузка не влияла на ООС.
Довольно интересно было бы как-нибудь проверить.

Posted
10 hours ago, AlexKorotov said:

почему такое разделение после P_N_P транзистора?

Транзистор практически ничего не стоит, почему бы и нет.

  • 2 weeks later...
Posted

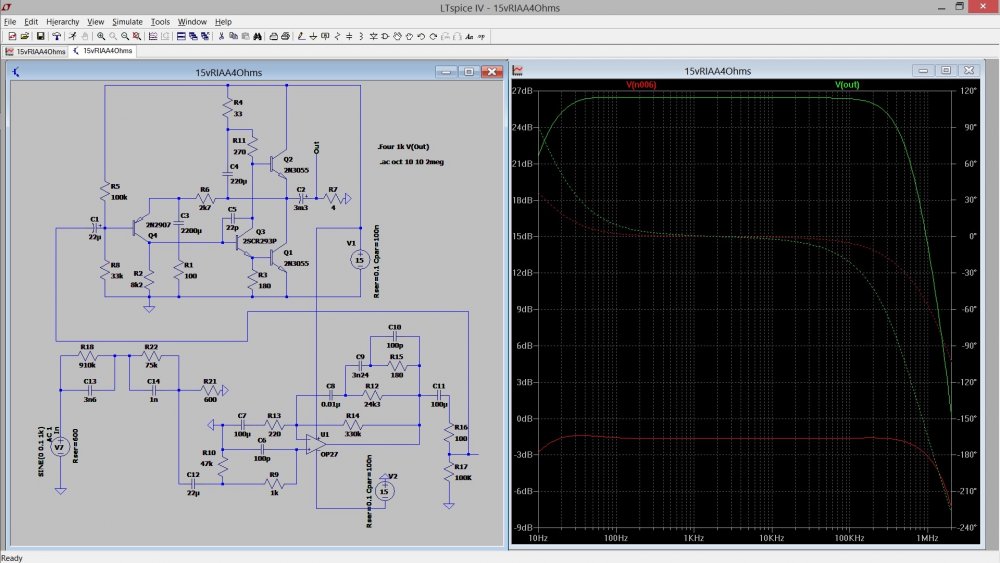

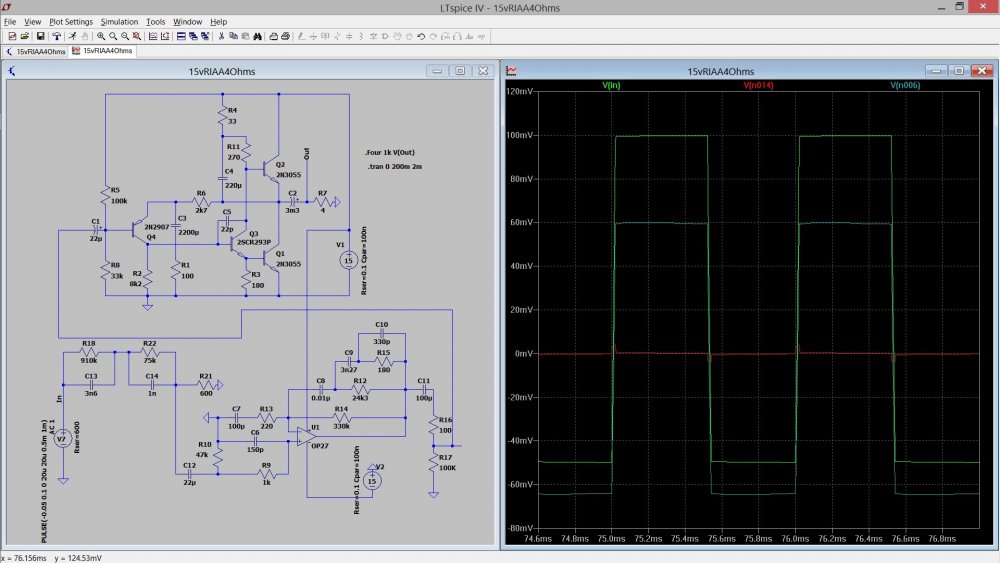

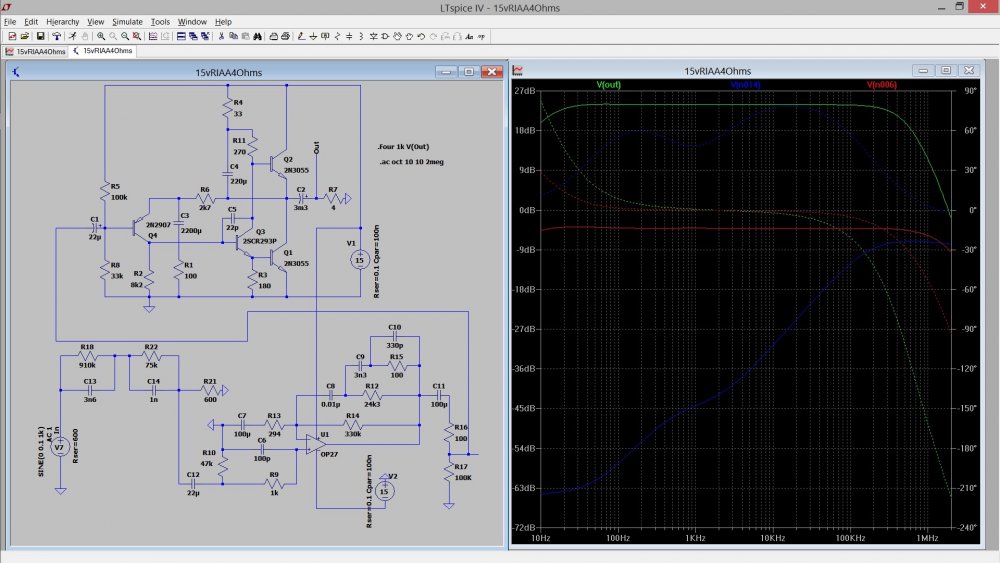

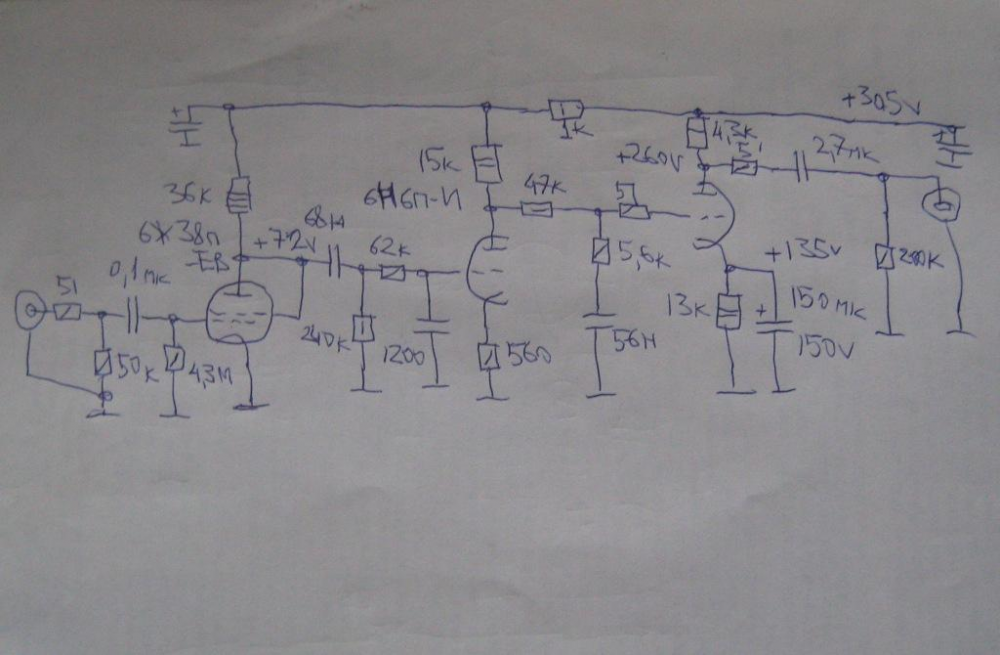

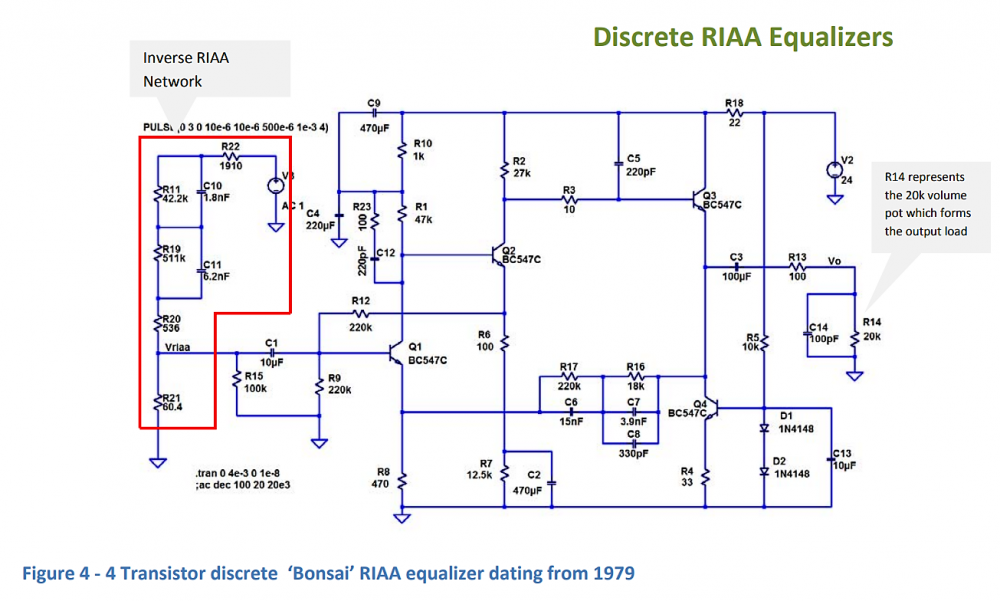

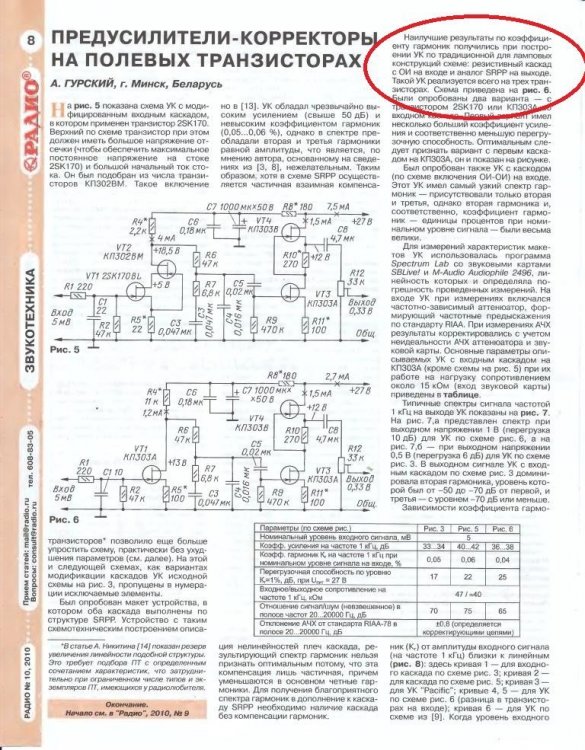

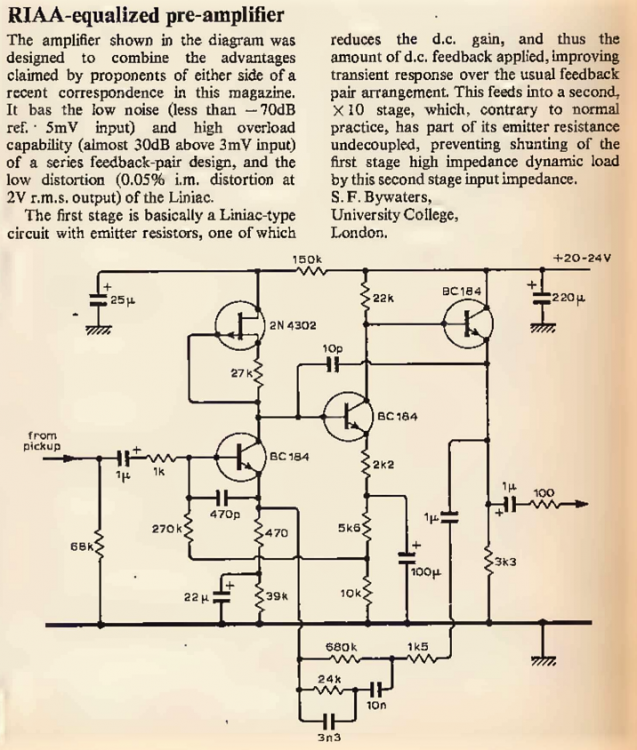

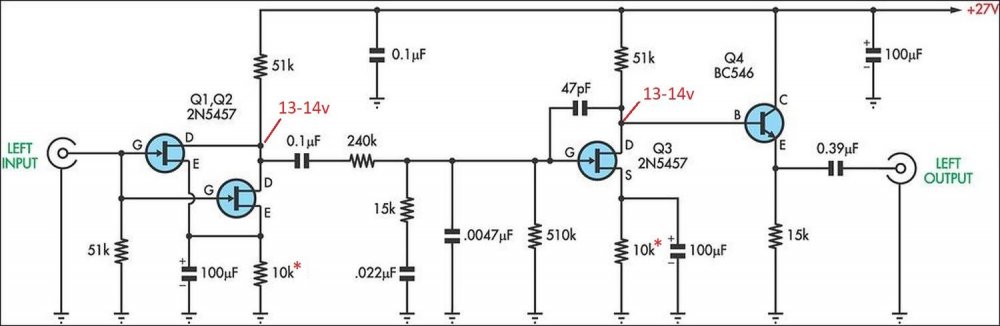

Сюда поставлю , как можно « попаять» в удовольствие и заодно изучить способы отладки полной схемы корркторов и не только.
LT spice Вам в руки.




  • Like (+1) 1
Posted

Это гобро (не опечатка) уже и в корректоры пролезло. Эту схему достаточно было запостить 1 раз, с надписью "на безрыбье и рак - рыба".
P.S. При нарисованном надо к OP27 приделать повторитель на комплементарных транзисторах и будет вам счастье. А все остальное сами знаете куда. А попаять - так можно поискать работу монтажником, за #$/вывод, уж извините.
