Здравствуйте Сергей.

И как, они нувисторы, в сравнении с лампами?

Помню, мне они в своё время, не зашли. Возможно, я их просто плохо приготовил, в начале пути..

Posted
2 часа назад, CHEL_EV сказал:

Здравствуйте Сергей.

И как, они нувисторы, в сравнении с лампами?

Помню, мне они в своё время, не зашли. Возможно, я их просто плохо приготовил, в начале пути..

Приветствую, Евгений!

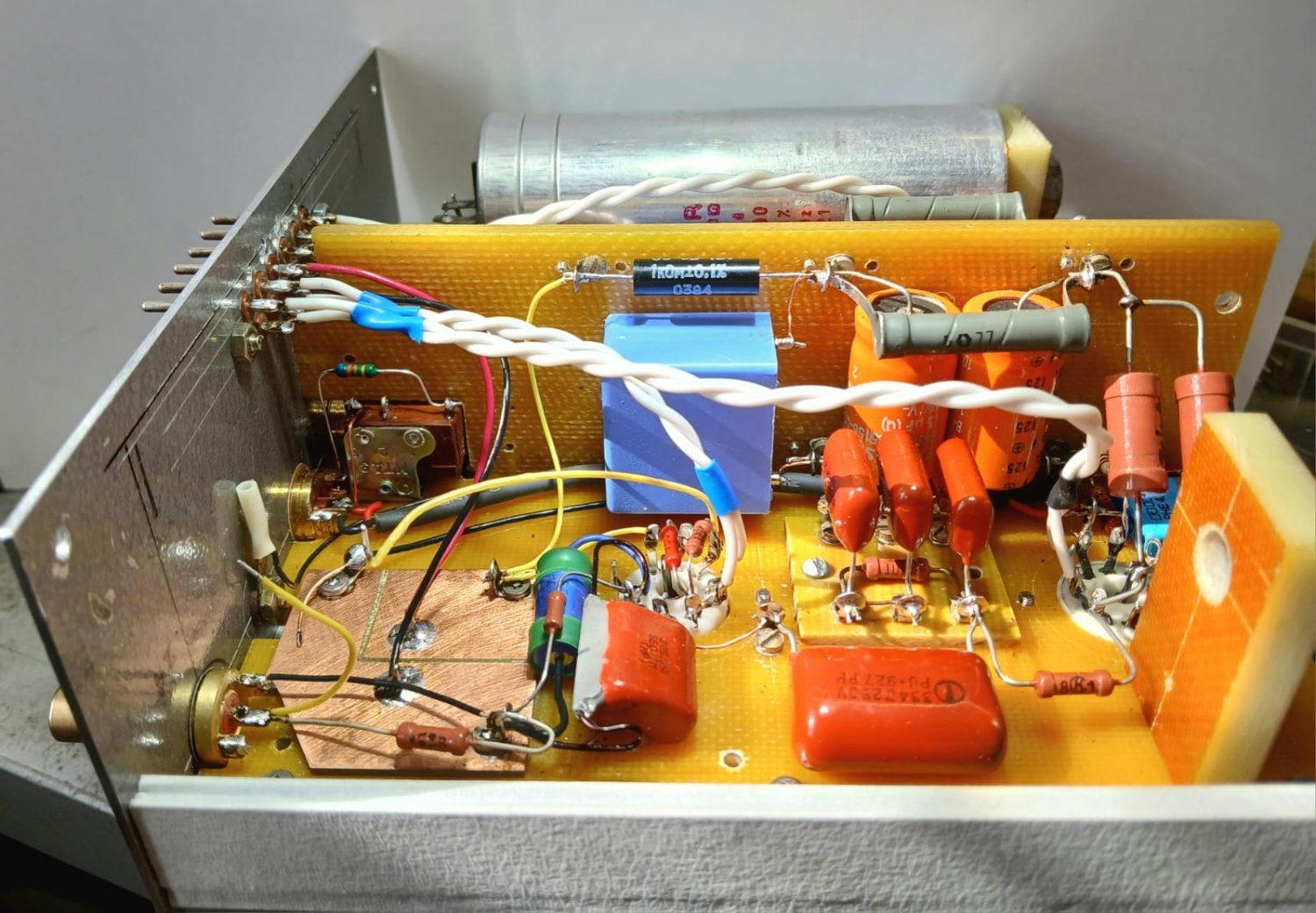

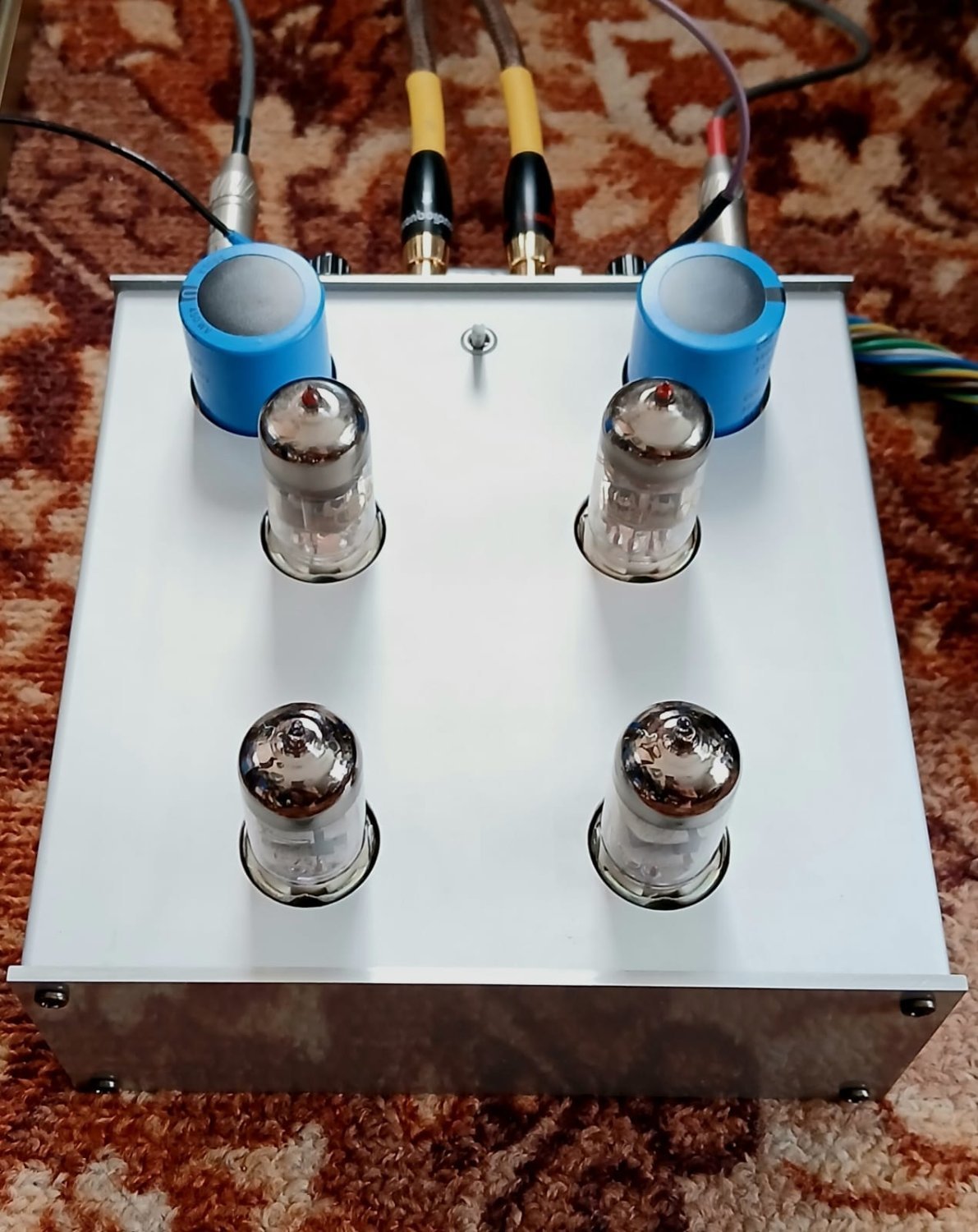

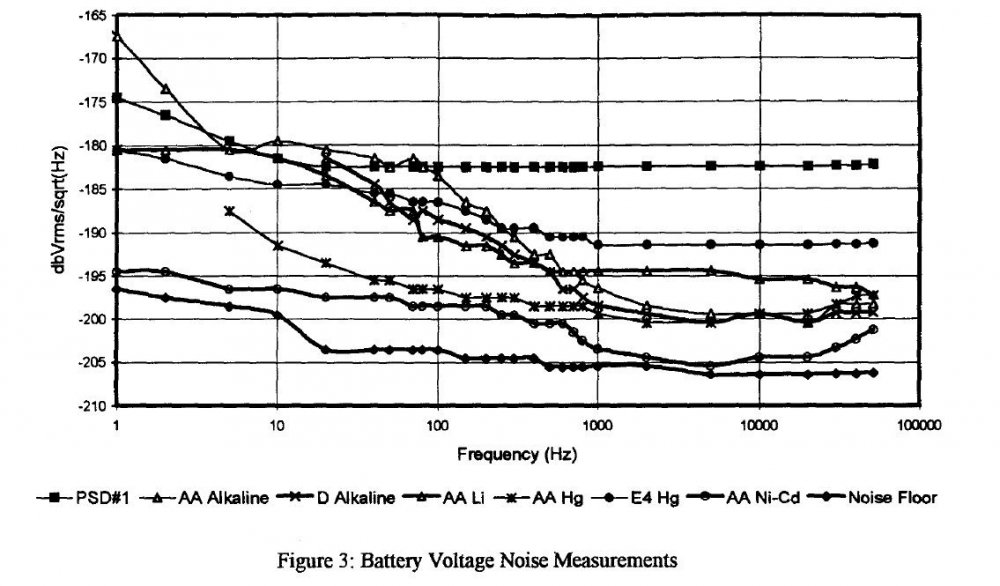

Нувисторы созданы для усиления слабых сигналов и, при этом, с минимальным собственным шумом, поэтому в других схемах я их не пользую.

По ВАХ-ам не ползаю, просто задаю режим с максимальными  током и напряжением на анодах, по дейташит-у...

  • 1 month later...
Posted
В 28.01.2025 в 09:47, СЮТ сказал:

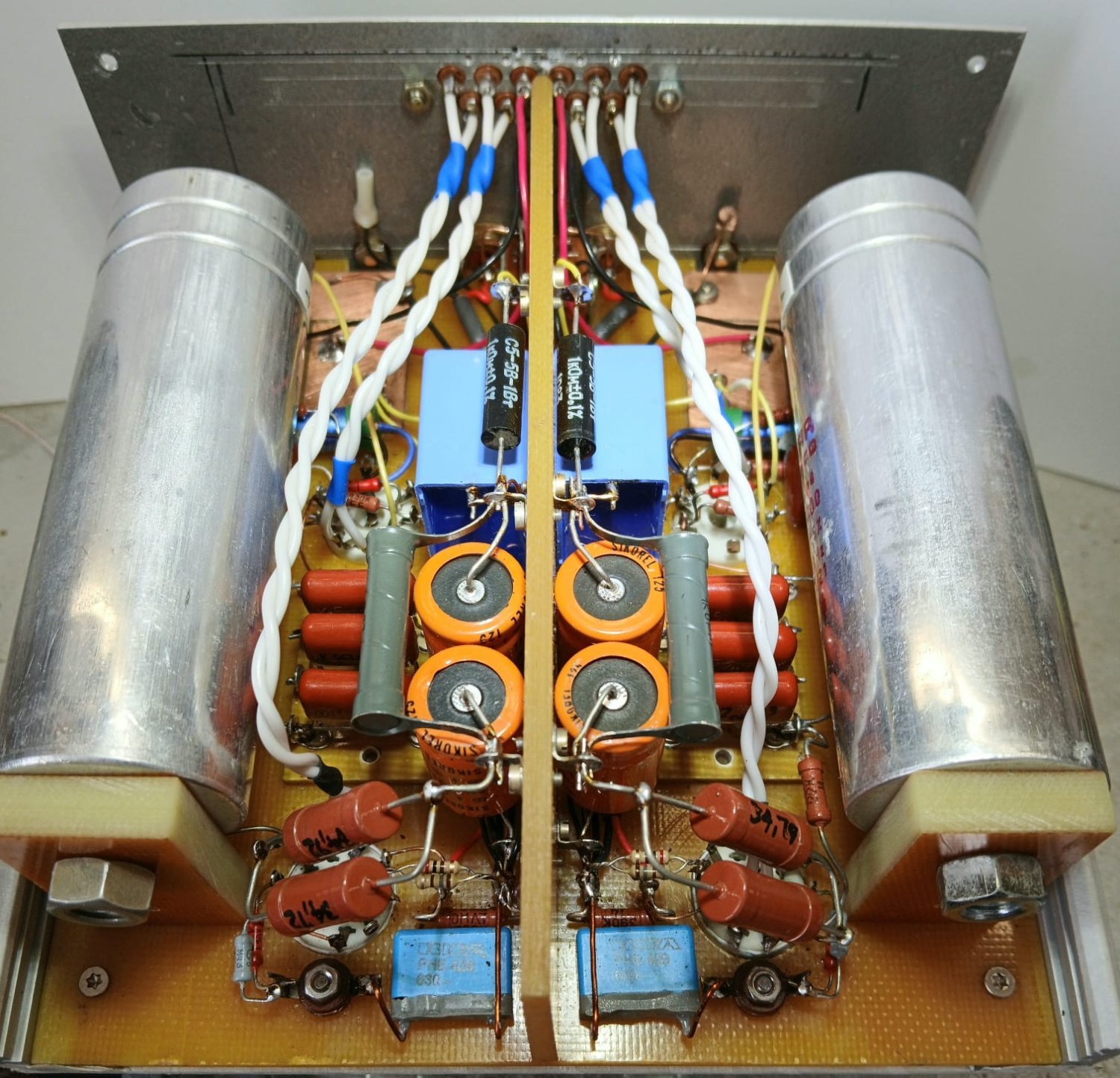

Тут примчались санитары - зафиксировали нас - или - новый вариант Осени, золотой:


  • Like (+1) 4
Posted

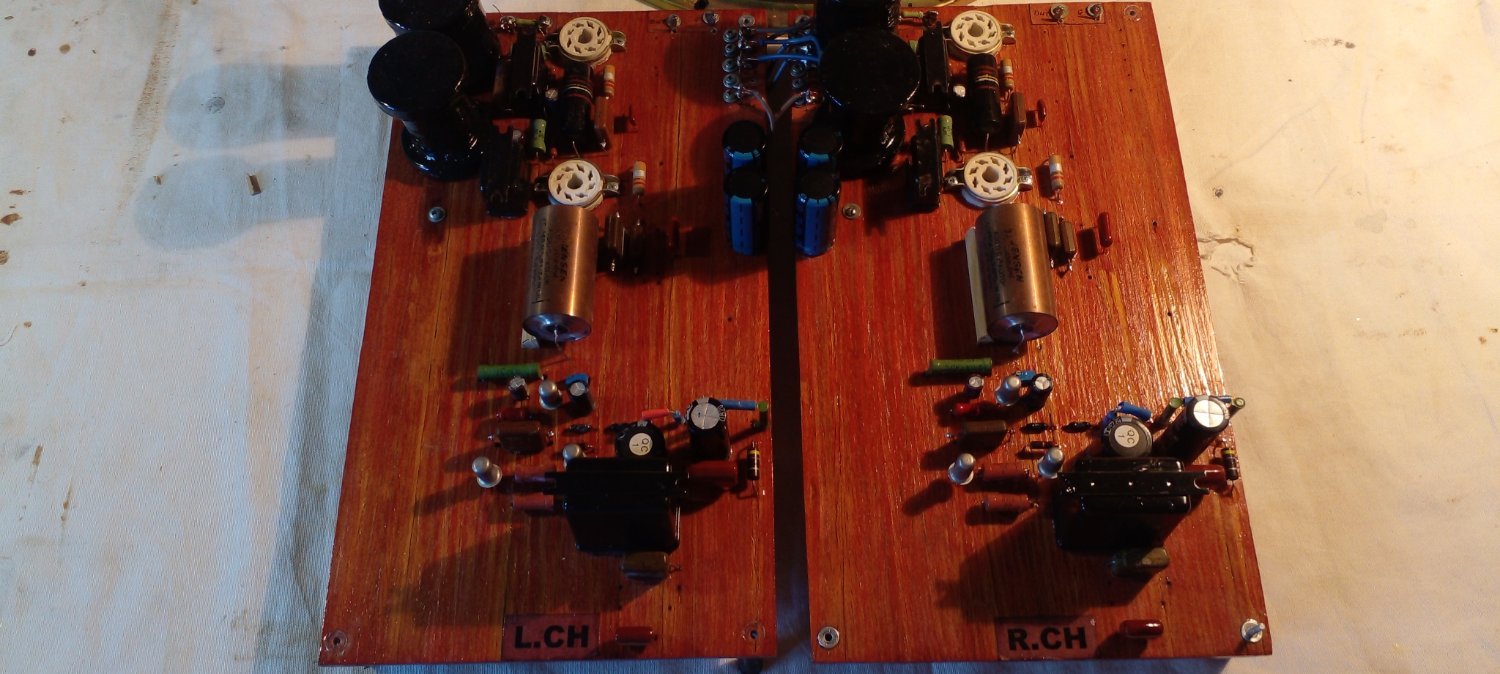

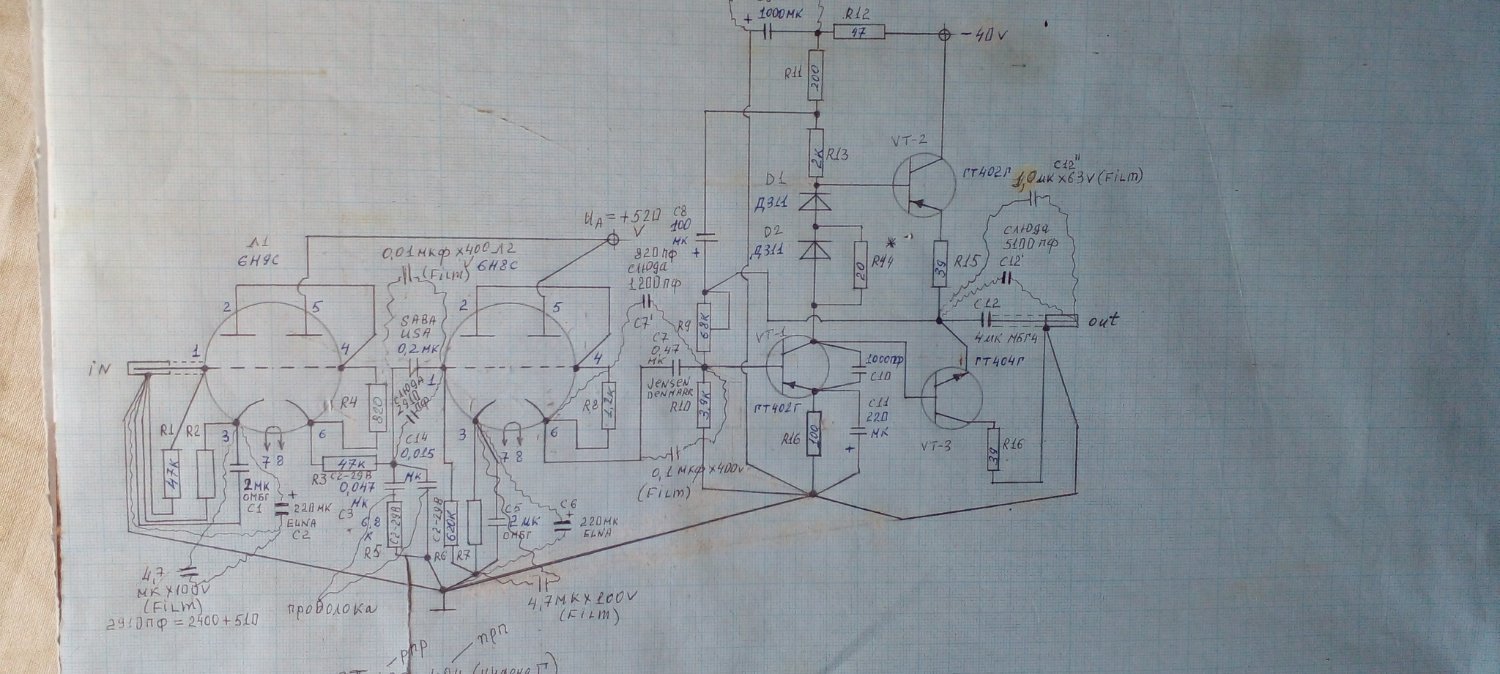

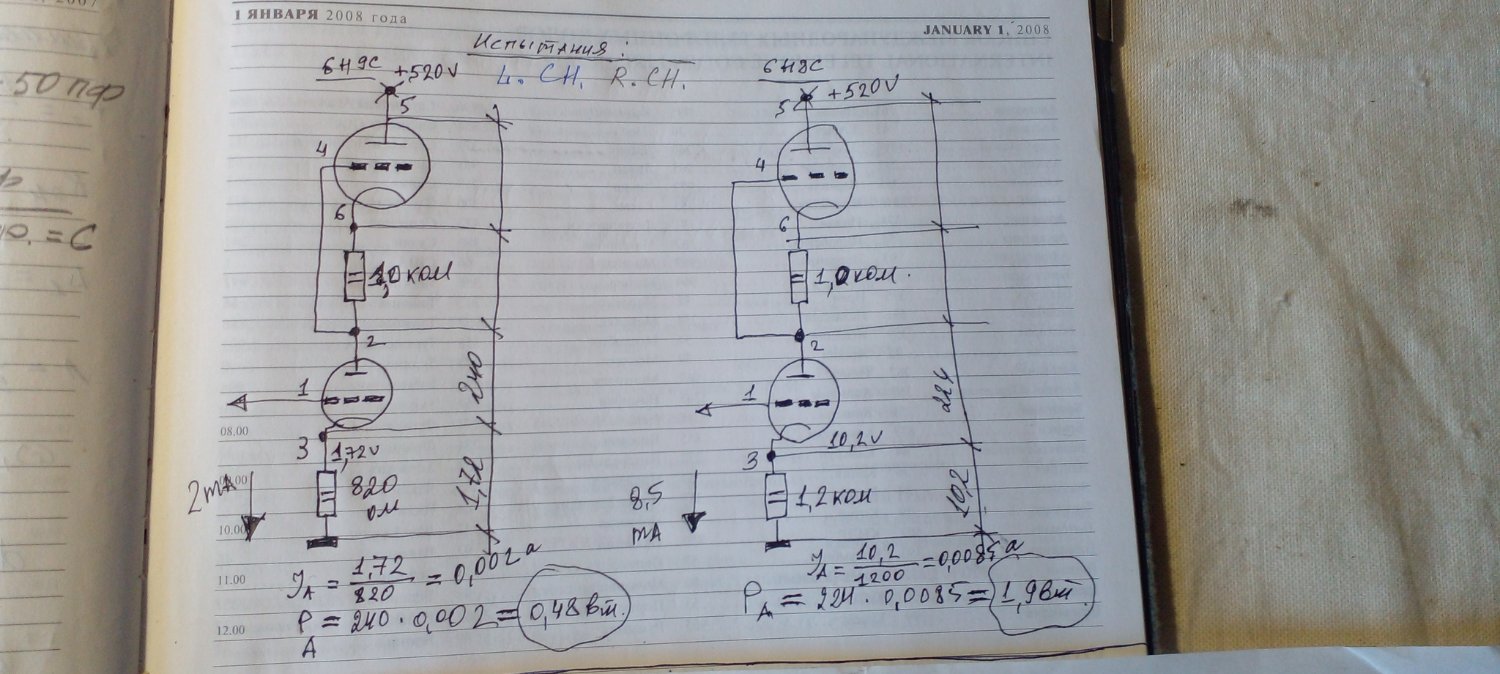

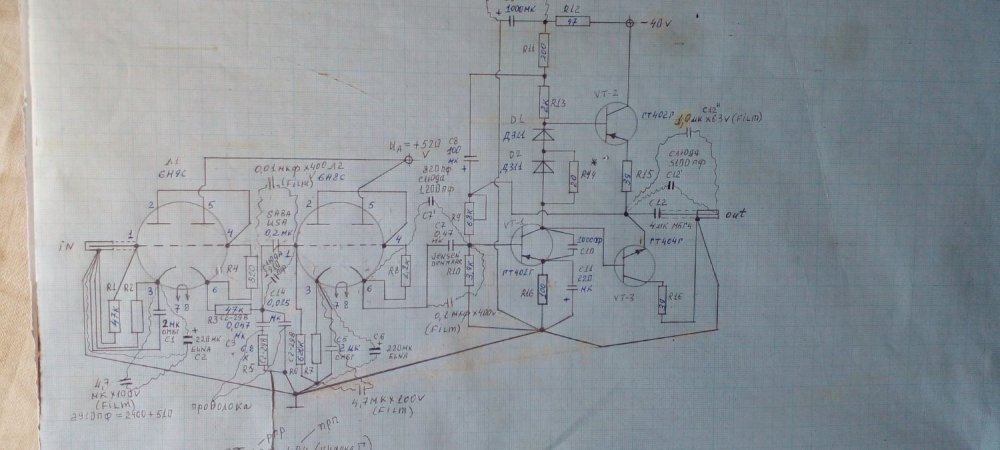

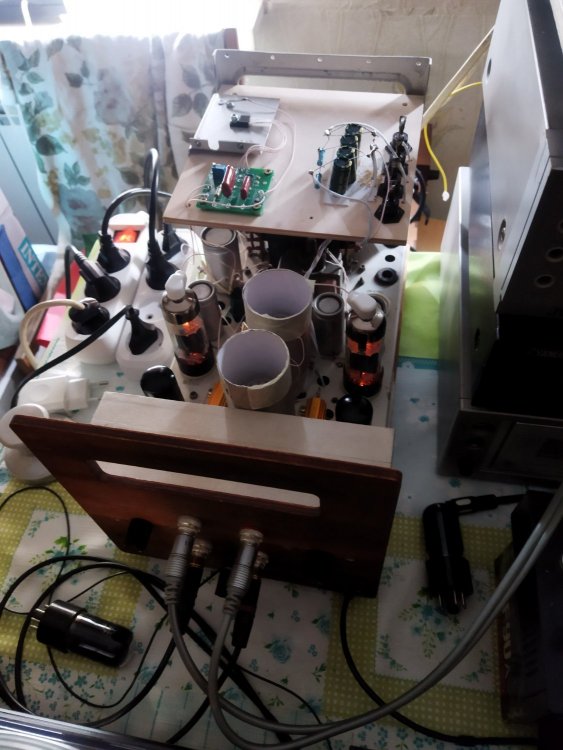

Ещё при жизни В.А.Стародубцева , я дал ему обещание выполнить его Парадайз в окталах. Нет уж Владимира Александровича, но я хоть и с опозданием, выполняю обещание. Мало того, Аббас посоветовал сделать выход на германии. Сама схема смонтирована  на 8мм. дубовой палубе, покрытой лаком от Аббаса, соединение деталей на латунных шпонках. Межблочные конденсаторы - Спраги и Дженсен, на выходе -ОМБГ 4,7мкф*160в. Все шунтировано плёнкой и СГС. Резисторы-самые разнообразные-киваме, с2-29, аллен брэдли, омлт, в цепях коррекции-проволочные. Ламповая часть проверена, а транзисторную пока не подключал. Блок питания огромный и тяжёлый-кенотроны, германиевые диоды, дросселя и ещё куча всего. Всё будет смонтировано в деревянном дубовом корпусе. Есть двойная СПЗ.  При проектировании ламповой части, давал советы Никита, а где он сейчас?

  • Like (+1) 3
Posted

Послушать бы...

А всё равно не пойму почему он так не интересен?



Вообще бы и схему питания дал.

Мужики, ну правда интересная схема.:smile-12:



Что то и автор молчит.

Или может не от меня ждал вопросы?

Posted

Оригинал от Стародубцева, несмотря на значительные токи каскадов, не справлялся с перезарядом конденсаторов цепи коррекции, отставил. Реинкарнация на окталах была бы интересна мне при отсутствии других разработок только ради внешнего вида. Германиевый хвост пришивать опять-таки мне как-то некуда.

  • Like (+1) 1
  • Smile 1
Posted
1 час назад, alss сказал:

Оригинал от Стародубцева, несмотря на значительные токи каскадов, не справлялся с перезарядом конденсаторов цепи коррекции, отставил.

Этот оригинал проработал у меня с момента его публикации в журнале "Практика". В этом году приятель купил у меня этот фонокорр, впечатлившись качеством его работы.

Posted

Да звучит он нормально, согласен, но я же хочу любые сигналы в заданной полосе пропускания воспроизвести, а на выходе верхняя полка скошена в спад низких, а нижняя - в подъем(?!). Впрочем, это характерно практически для всех фонокорректоров с пассивной коррекцией (с обратной связью не использую). О, из тех времён - кроме Неофита от ЮАМ.

  • Like (+1) 1
Posted
В 29.07.2025 в 09:44, ДимДимыч сказал:

Что то и автор молчит.

Корректор отдал своему коллеге, на доделки и доработки и вмонтирования его в деревянный корпус. Времени у меня не хватает, потому как работа, сад, курицы (50 шт), спортзал, доделка полов в мансарде для КДП, а руков-то 2шт. всего. Жена пилит каждый день, не знаю куда спрятаться.

  • Like (+1) 1
  • Smile 1
Posted
В 01.08.2025 в 06:45, ДимДимыч сказал:

Но как подумаешь что она делает.

Вот именно, сам-то я с голодухи помру без неё, кусок колбасы да кусок хлеба съем за день, готовить-то не умею и не умел никогда.

  • Like (+1) 1
Posted

Да уж, во что превращается авторская ветка, браво!!!

А всё из-за лени - надо же создавать свою тему, нажав одну кнопку и придумав название - дубовый корректор, например...

  • Like (+1) 1
  • Smile 1
Posted

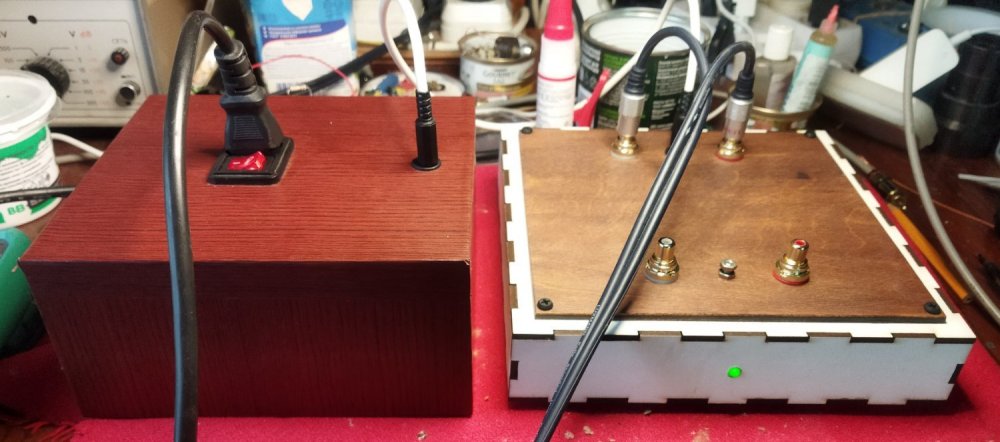

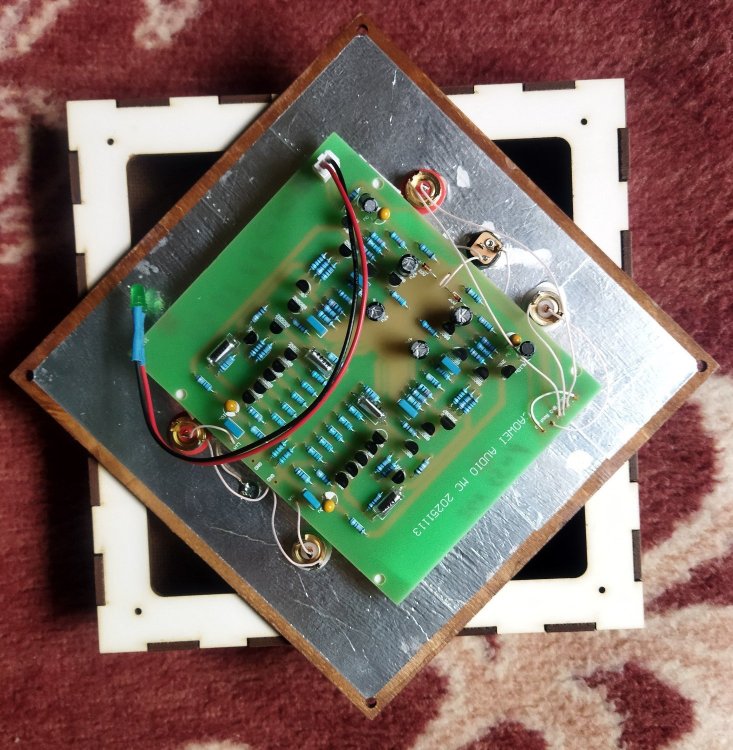

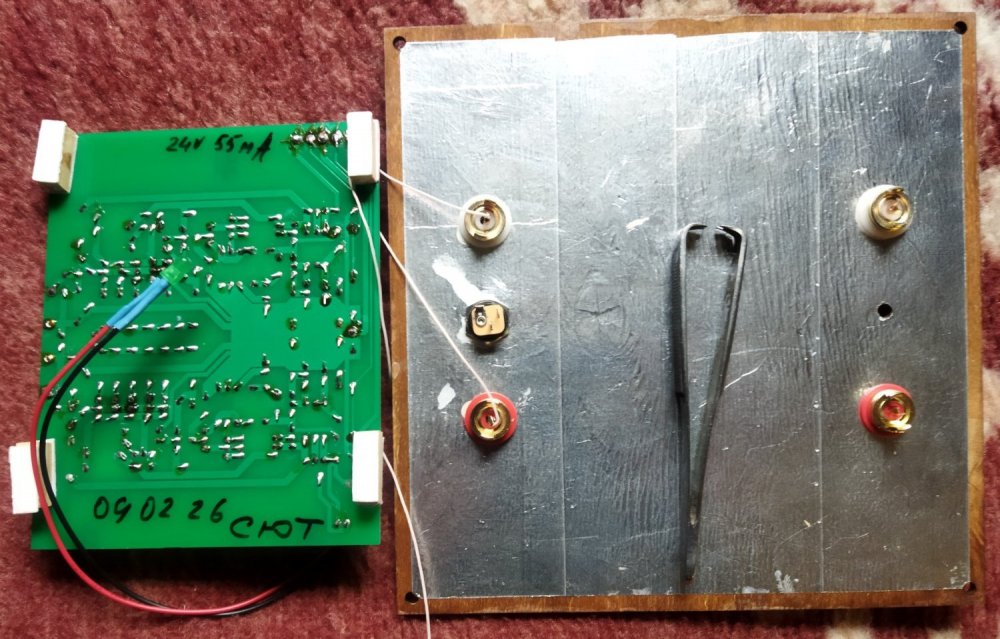

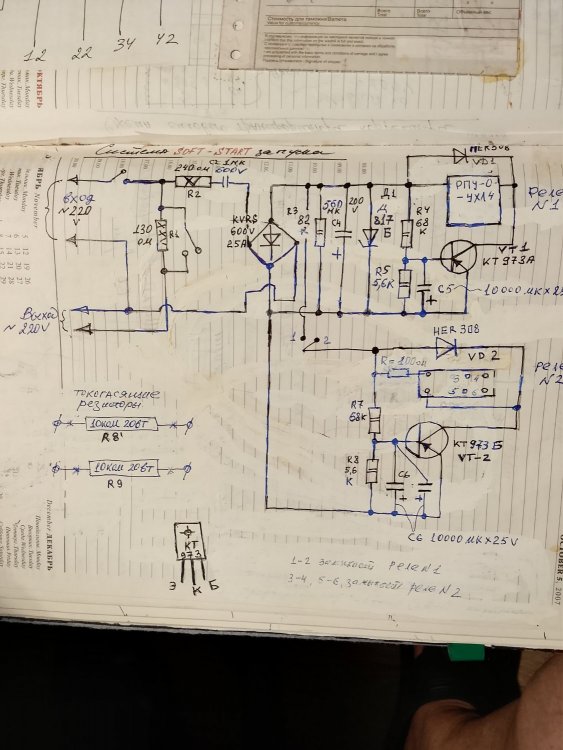

Освежу тему - вот такие БиПи сделал весной для своих корректоров на германии.

Схема этого и описание здесь : https://rutube.ru/video/8eae285f18cdcf2d6febe04bc3ea35b2/?r=plwd


Схема и описание этого : https://rutube.ru/video/a1df26dd6881f679788f09f2cd51b4d6/?r=plwd




Работают как часики, нареканий нет, осталось коробочки из фанеры вырезать лазером, но это осенью, пионеры сделают))...

Оба они двухполярные, 2 по 15 Вольт, 50 мА, но я использую их как однополярные, 30 Вольт, так как признаю только однотактные схемы, в классе А.

Рекомендую, категорически!))

И благодарность автору этих БиПи, Александру Соколову, за то, что делится своими разработками и опытом, не жлобствует!!!

  • Thanks (+1) 1
  • 5 weeks later...
Posted

Поступил заказ-просьба на схему корректора ММ с распределённой коррекцией на 6Н16Б - вот как он мне видится:


 Питание 150-200 Вольт, антизвонные резисторы в сетки ламп и конденсаторы, шунты катодов второго и третьего каскадов, добавить по вкусу...

  • Like (+1) 1
  • Thanks (+1) 1
  • Hmm... (-1) 1
Posted

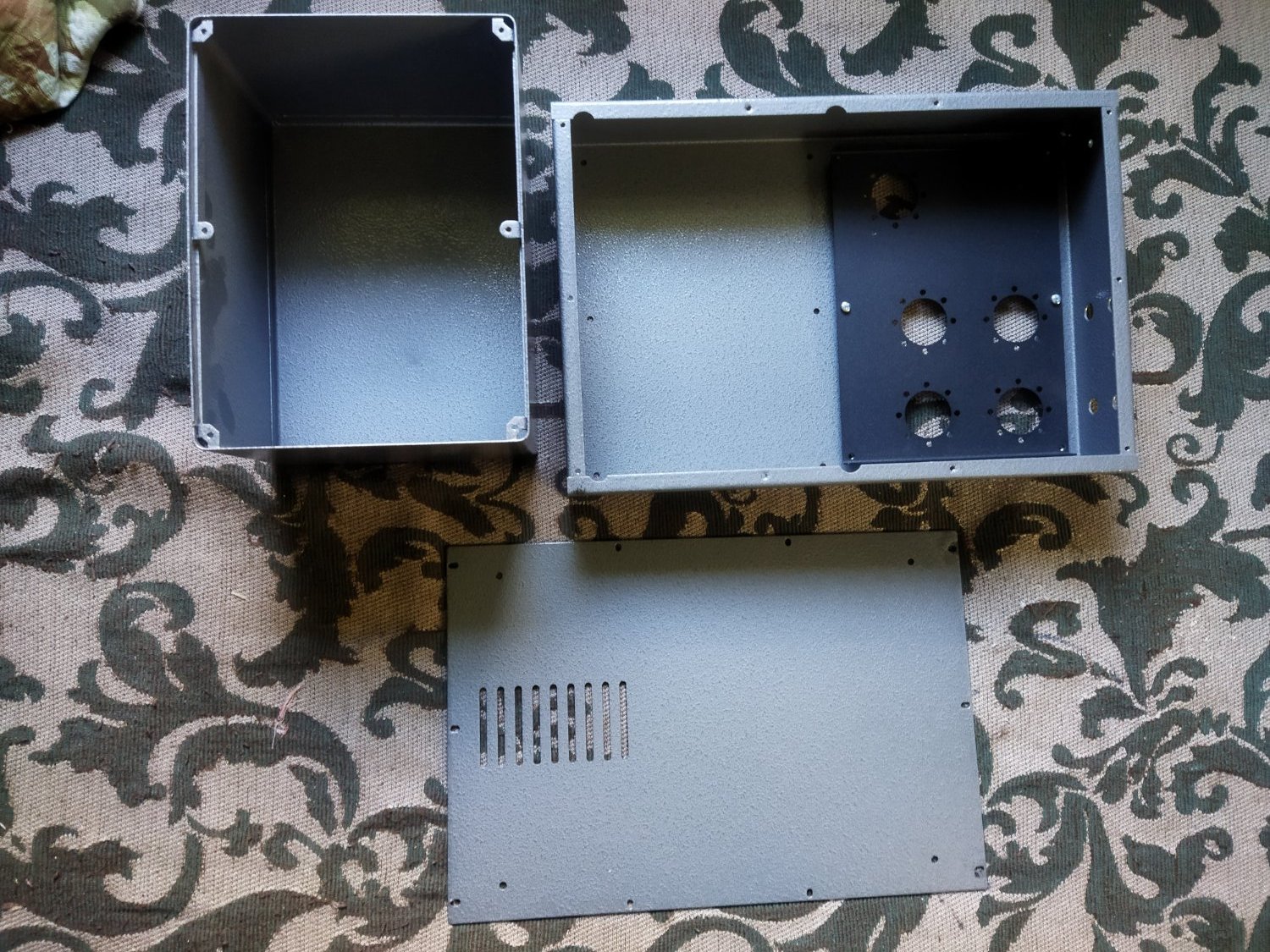

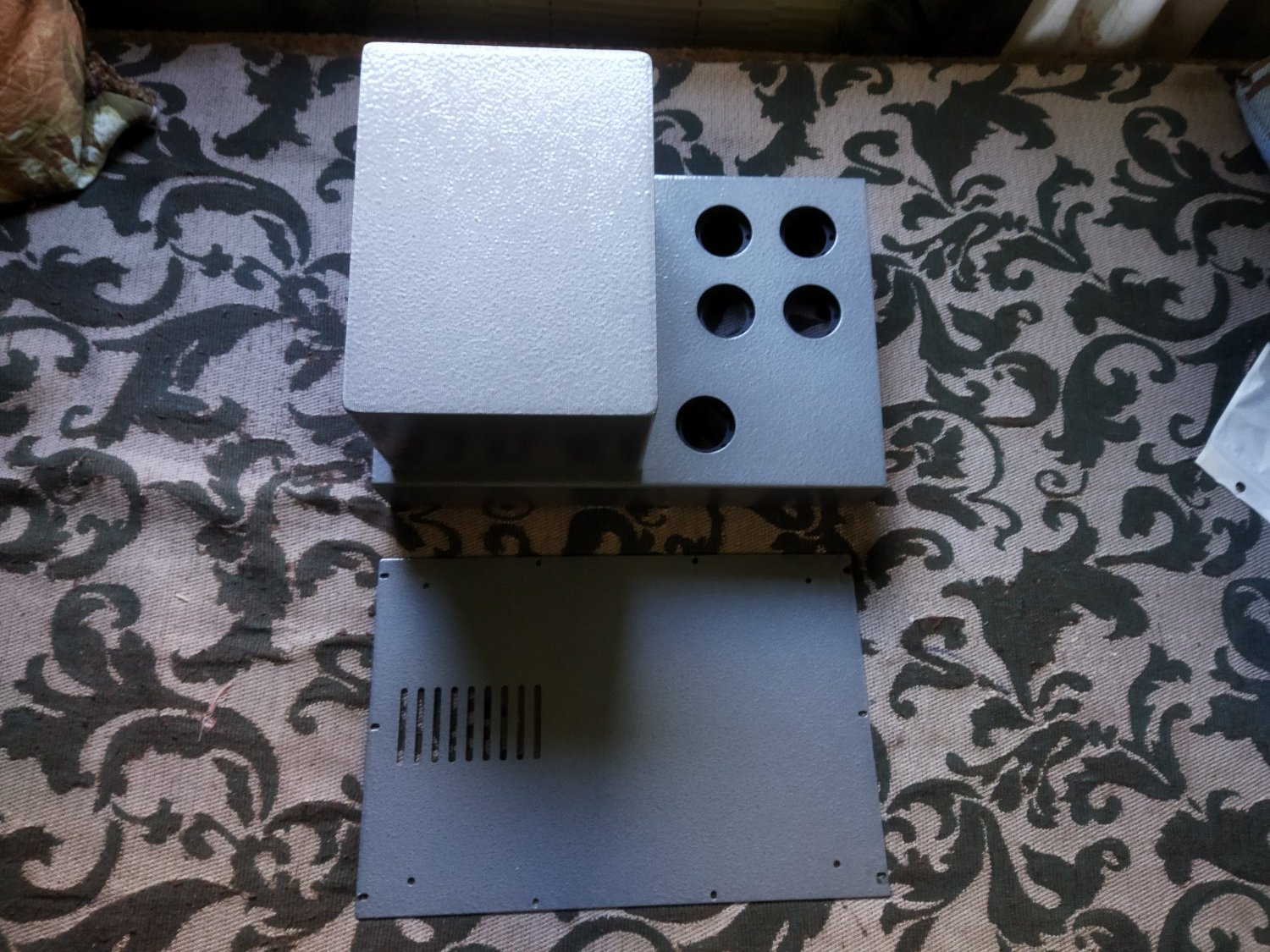

Приехал корпус с Озона, серый (приятно удивлён!), надо что-то делать:






Просторный, но - блестящий (это - минус, матовый был бы краше, для меня)). То ли лаком покрыт, то ли краска такая... Плюс в том, что никакого запаха!

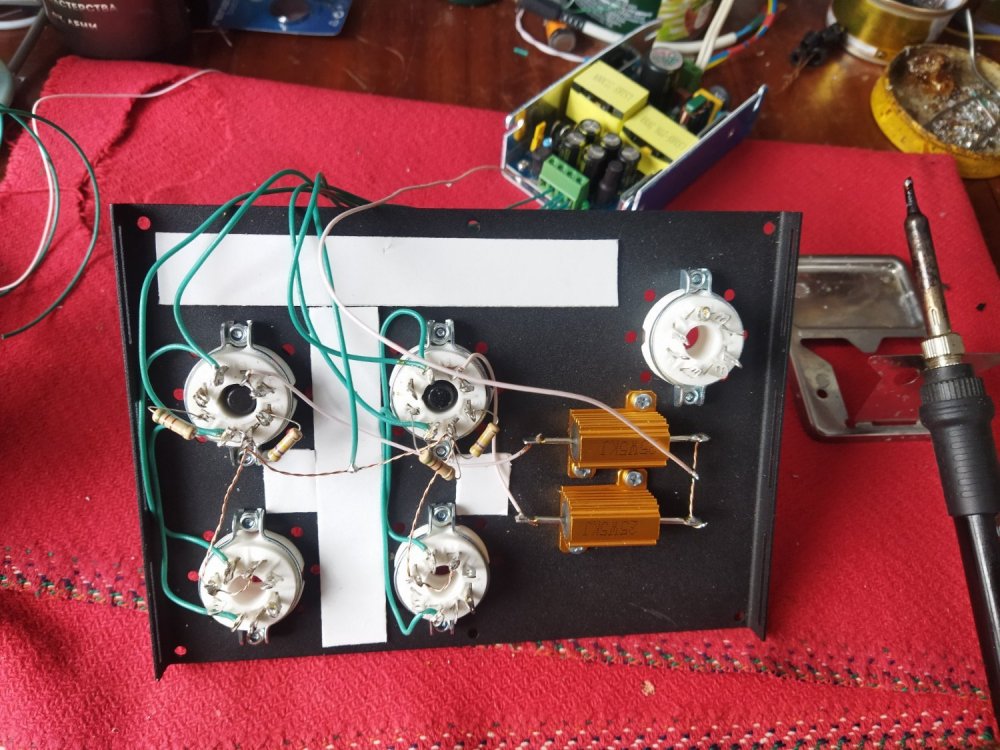

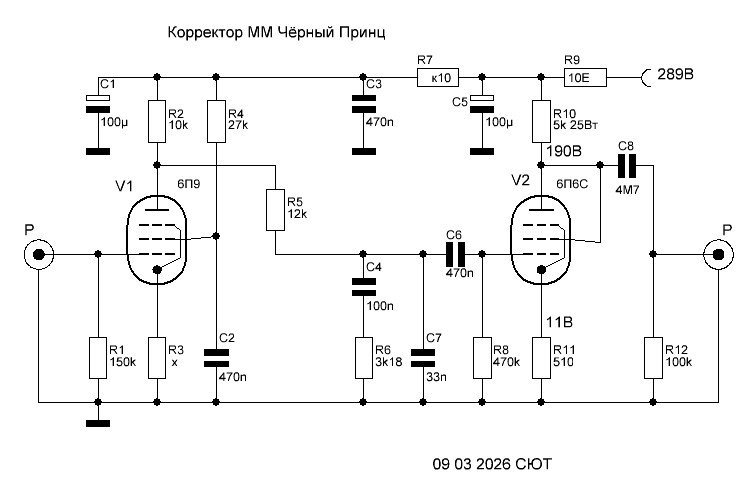

6П9 залежались в тумбочке, да и кенотроны где-то в сарае - надо "вкручать" паяльник...

  • Like (+1) 2
