Posted
17 часов назад, ДимДимыч сказал:

Однотакт на гми-8 конкретно цифры не помню....но понятно что не выше 30кГц.

Если можно по подробней сечение железа сколько витков в первичке коэффициент тр

Posted

Японское железо AD51,  сдвоенное( 8 подков). Сечение 50см*кв.

  Первичка 4800 вит   Ктр=43,63

  Это было лет 10 назад....

Спасибо А.Резвому!   Он мне тогда помогал с расчётами таких больших ТВЗ.

Потом и сам поднабрал опыта и знаний.





Posted

Правильно ли я намотал выходной трансформатор для двухтактного лампового усилителя с ультралинейным включением выходного каскада.



Posted

Схему усилителя на форуме я выкладывал С.Симулкин -  РХ 6/ 2002, клон усилителя -  из Радио 2/90.   Е.Сергиевский.

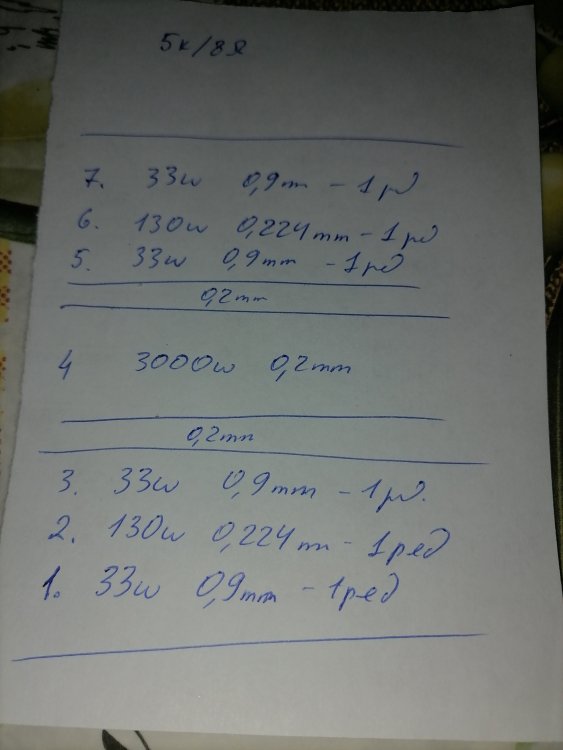

Вот схема намотки этого выходного трансформатора С.Симулкина, я намотал по своему, где правильная схема намотки ?




Posted

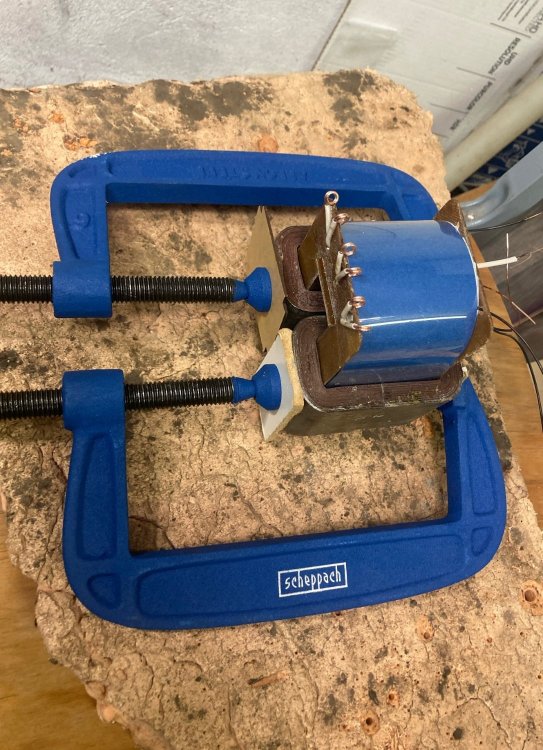

Свежие 4к/8ом. Аморф Амсс200+SE130b.

3000 витков 0,45мм в трех секциях. R=78 Ом. При зазоре 0,2мм (100ма) L=30Гн.

Вторичка 68-136-136-68 витков проводом 0,8.


  • Like (+1) 2
Posted
10 часов назад, ВКН сказал:

Вторичка 68-136-136-68 витков проводом 0,8.

Константин! Я правильно понял? :

 Крайние слои последовательно с разным направлением намотки.

Средние по 2 слоя туда-обратно

И всё это дело в параллель.

Сколько намерил Lрасс ?

Posted

Привет. Все верно. Измерения не все успел произвести.  Итак целый день на намотку и сборку ушел.

  • 1 month later...
Posted

Насколько может быть полезна размагничивающая обмотка в выходном трансформаторе?

Сколько витков относительно первичной она должна быть в процентах(или играет роль объем меди, а не количество витков)?



Posted
2 hours ago, Пикассо said:

может быть полезна размагничивающая обмотка

Вроде как однотакт работает на "линейном" кусочке кривой намагничивания.
При смещении в зону нуля это преимущество пропадает плюс начальная проницаемость меньше. Хотя...
Смещение дает возможность для работы без зазора и варьировать число витков вне зависимости от него.

  • Like (+1) 1
  • 2 weeks later...
Posted

Если первый ряд намотки будет находиться на 7-10 мм от сердечника, это очень сильно увеличит индуктивность рассеяния(толстый каркас или воздух оставить между сердечником и намоткой)?



Posted
6 hours ago, Пикассо said:

7-10 мм от сердечника, это очень сильно увеличит индуктивность рассеяния

Нет.
Индуктивность рассеяния, в первом приближении, пропорциональна объему магнитного поля, то есть расстоянию между центрами обмоток, при намотке на одном стержне, одна обмотка над другой.
От расстояния до сердечника, в общем не зависит. От расстояния до сердечника зависит эффект близости, но звуковой трансформатор отличается от такового для преобразователя.

  • Like (+1) 1
  • Thanks (+1) 1
  • 3 weeks later...
Posted

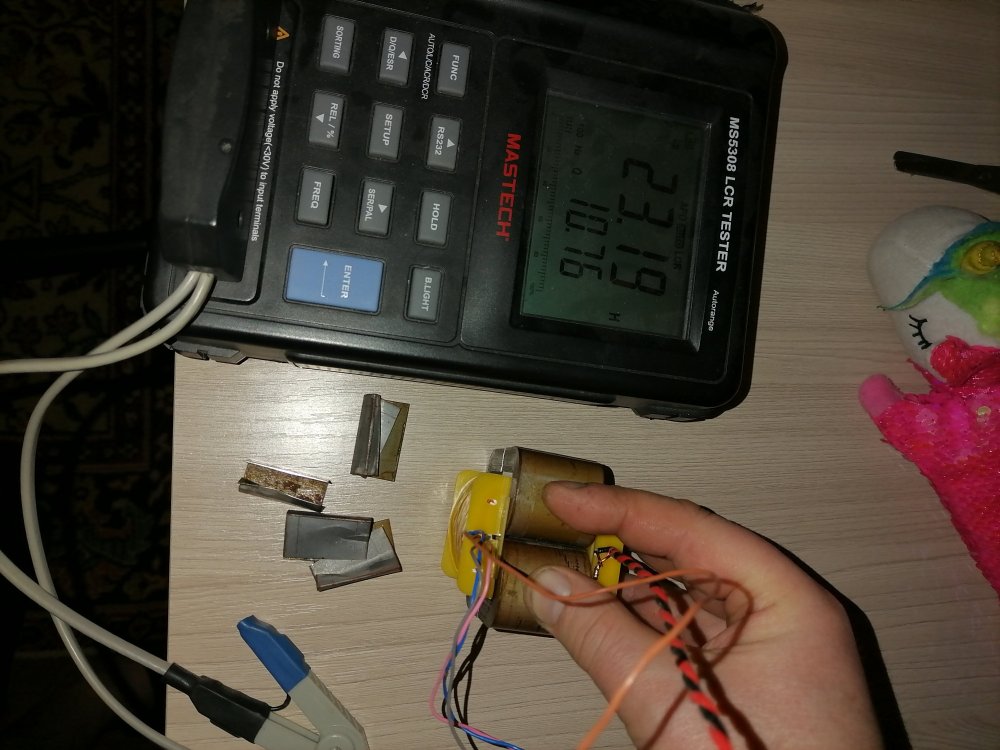

Попытка сделать максимум из минимума. Выходник для 6П6С тетродом с катодной обмоткой.

Железо от ТП60-5(ШЛМ21*32). Зазор - бумажка 0,1мм (50ма). Первичка 23Гн, 300 Ом постоянному току. Рассеивание 39мГн.

Измерение полосы: 22кОм в разрыв генератору, 23Гц- 62кГц(-3дб).



  • Like (+1) 1
Posted

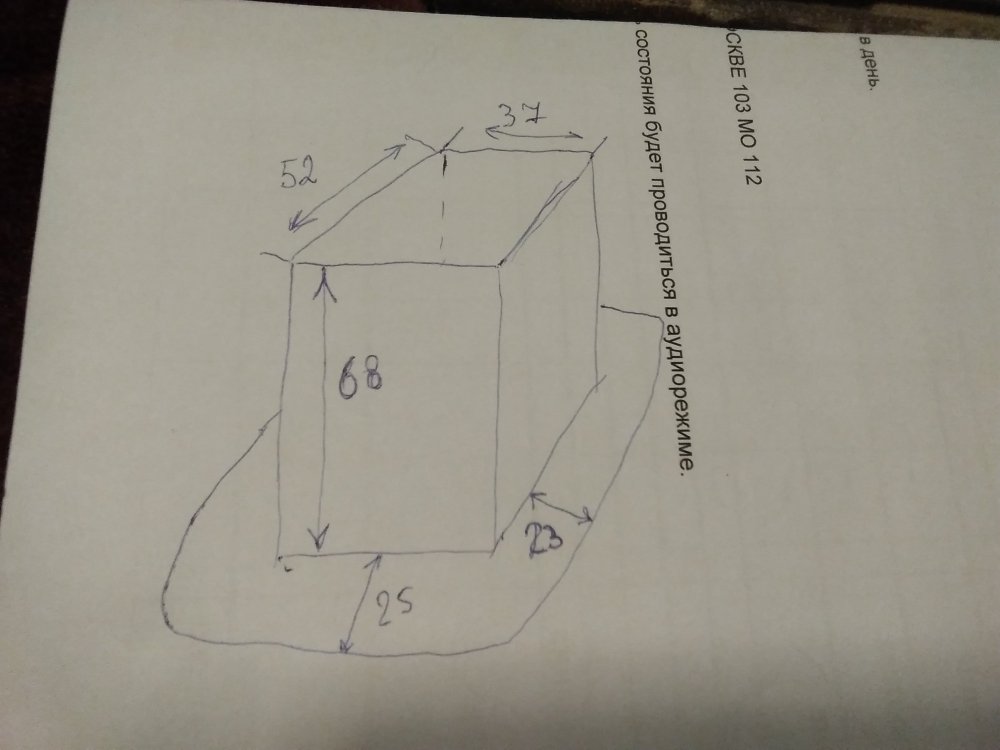

Коллеги!, подскажите есть такой каркас от ОСУ 0,63 ПЛ


На нужно намотать на каждую катушку 650 вит 0,68мм / 150 вит 0,87 / 650 вит 0,68 / 150вит 0,87

Есть како нить калькулятор посчитать сколько метров провода нужно на одну катушку? В сетки везде расчет с сердечником.

Posted

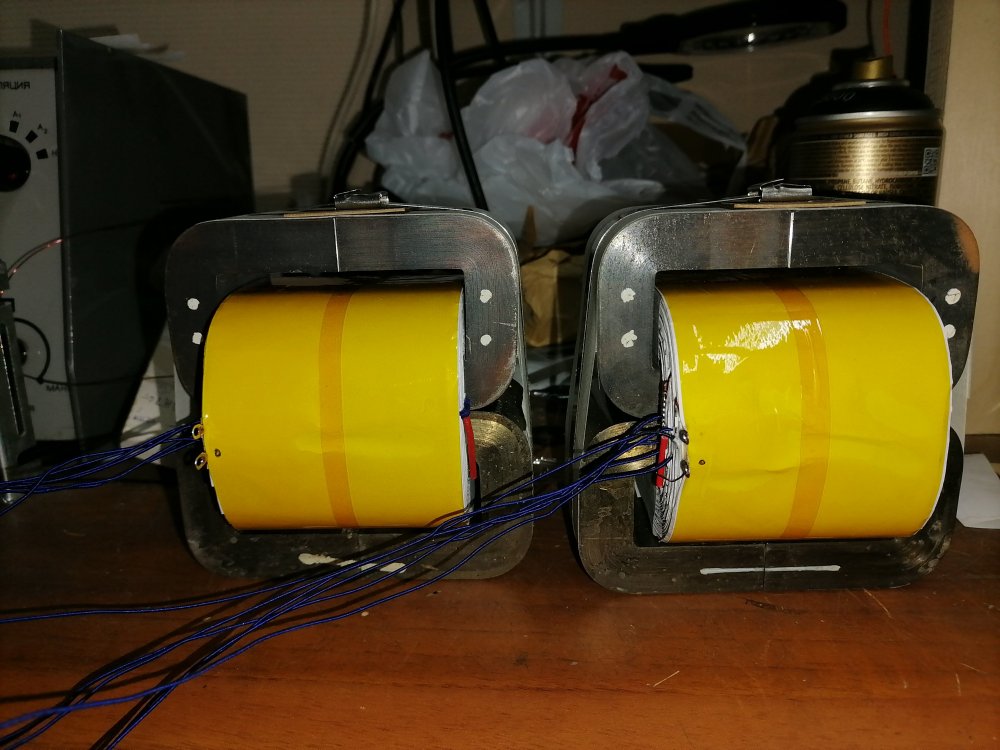

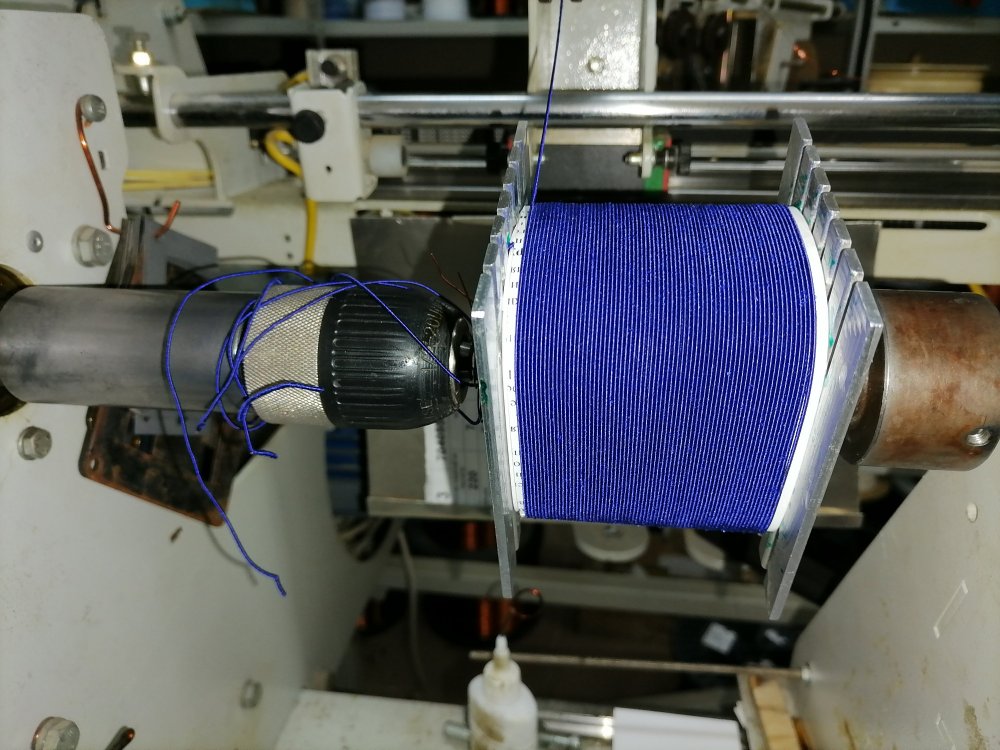

Очередное массовое. Сердечник от ТП-60-5. Провод 0,2 пэтв и 0,14 пэлшо. В две нитки 2600 витков. Зазор 0,05мм бумажка (30ма). Каркасы от ЗампоТех. Индуктивность первички, сопротивления постоянному току. Мотайте, братцы!

РS. Этикетки на железе - индуктивность отдельной ПЛки на тестовой катушке (от того же ТП-60-5) без зазора. Все сердечники проходят предварительный отбор после оторцовки на наждачке.




  • Like (+1) 1
Posted

Пример как правильно мотать простые мкт "бифиляры".

ПЭТВ первичка  с максимально возможным диаметром провода.

Вторичка ПЭЛШО  меньшего диаметра.

Подбор пар подков по индуктивности на намотанной катушке это очень правильно.

Таким методом можно даже уравнять пару трансов с 2-х конструктивов .

Posted
2 часа назад, ДимДимыч сказал:



ПЭТВ первичка  с максимально возможным диаметром провода.

Вторичка ПЭЛШО  меньшего диаметра.



Дима , С новым годом . а если наоборот . по обстоятельствам я так делал .

Posted

Если подразумевается класс А2, то это совсем другое дело. Тут все индивидуально. Я продемонстрировал минимально-технологичный вариант для выходника корректора, линейного, драйверного до 40-50в амплитуды.

Posted

наличие  диаметров . допустим Пэлшо 0.23 .делаем первичку , а вторичка . 0. 15 . как то так .  Пелшо стала  дефицитом

Posted
24 минуты назад, Anatolii сказал:

наличие  диаметров . допустим Пэлшо 0.23 .делаем первичку , а вторичка . 0. 15 . как то так .  Пелшо стала  дефицитом

Так бы сразу и сказал...что в тумбочке есть.

А вот при пэтв например 0,25..да даже 0,28 и пэлшо 0,15  витков бы побольше влезло и сопротивление первички при это бы сохранилось или даже меньше.

Posted

есть Лэшо 7* 0.05 несколько катушек . берегу не  знаю  зачем . есть еще  константан имп в шелке 0.05 . этот вообще  не знаю куда его . ктото брал для замены в тонарме
