Автотрансформаторный регулятор громкости

Володя

By Володя
in Help for beginners

 Share

Recommended Posts

  • Replies 77
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Сергей Б
Сергей Б

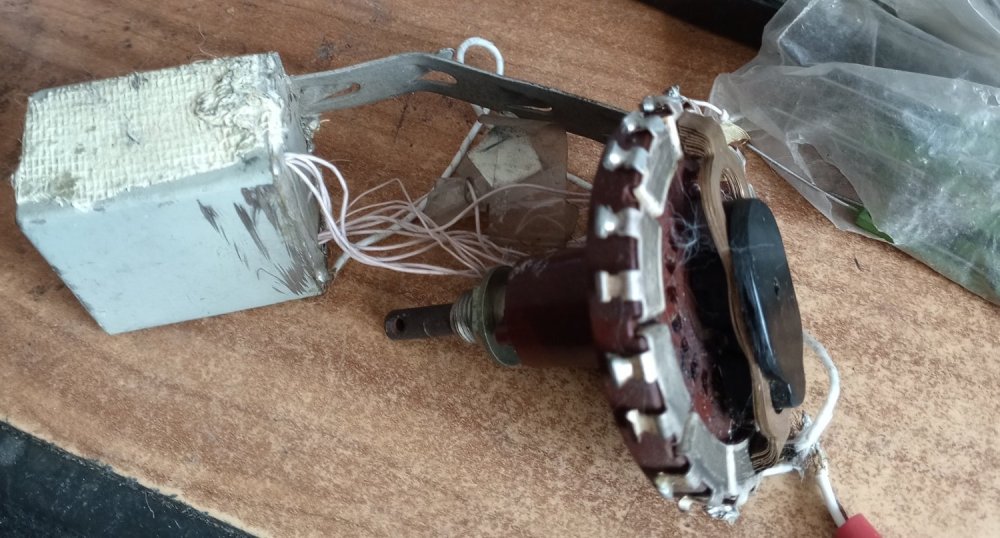

У же где то, в какой то теме выкладывал, я делаю вот так, уже лет 10 а то и больше, резисторы не применяю впринципе. Замеры делал тогда же, результатов не помню, но они меня не напугали. Звук, особенн

Володя
Володя

пэлшо-0.2 мм. 1500витков. В районе 50гн. и 65ом. Повторный конструктив. Безразрывная намотка.

Володя
Володя

Безразрывная намотка Косичка автотрансформаторного РГ. Провод не обрывается. Перегибается пополам и  сворачивается в нужном месте.

Posted Images

Rezvoy Local

Rezvoy

Posted
Posted
1 час назад, Xрюн222 сказал:

И куда она, не потерянная, используется далее, с пользой для дела?

На борьбу с входной ёмкостью. Подробнее излагать лень...

  • Like (+1) 2
  • Cool (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
15 минут назад, Rezvoy сказал:

На борьбу с входной ёмкостью. Подробнее излагать лень...

Лень, согласен! Но...Дело пахнет гридликом.... А то и ПСН клавесина :shock:

  • Smile 1
Rezvoy Local

Rezvoy

Posted
Posted
26 минут назад, Xрюн222 сказал:

Лень, согласен! Но...Дело пахнет гридликом.... А то и ПСН клавесина :shock:

Ну, считай это моими личными предпочтениями, я этим не торгую и мнение остальных мне по фиг...

  • Like (+1) 1
Константин Proficient

Константин

Posted
Posted
1 час назад, Xрюн222 сказал:

Лень, согласен! Но...Дело пахнет гридликом.... А то и ПСН клавесина :shock:

С этим переключателем гридлик будет лишним. Изделие-высший пилотаж! Респект!

Сергей А Local

Сергей А

Posted
Posted
3 часа назад, johnson1496 сказал:

Давайте будем последовательными: при регулировке громкости автотрансформатором нас интересует регулировка мощности, тогда шаг в 6 дБ видится великоватым, или регулировка напряжения, но тогда (теоретически) регулятор не отличается от резистивного. Но резистивный регулятор проще и технологичнее, а значит дешевле.


Я и не призывал Вас регулировать им громкость , Вы спросили про шаг регулирования. Не так ли ? И шаг там 3 дБ.
А так то да , можно , по Макаровски , кто не дает. ПСН опять же :).
Не какой-то чахлый резистивный слой из порошка.

johnson1496 Master

johnson1496

Posted
Posted

Не хотел Вас обидеть. Просто неожиданно понял, что за последние 10 лет не собрал ни одного проекта с межкаскадным конденсатором, то же касается корректоров для винила. В этом есть какая то ущербность или реально важна передача/усиление мощности, а не только передача/усиление напряжения. Вообще считаю, что трансформатор - лучшее изобретение человека, позволяющее преобразовывать электрические величины - ток в напряжение или сопротивление, имхо конечно. Переубедите, если неправ.

  • Like (+1) 3
  • Smile 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

Переубеждать не собираюсь, правы, но частично. Применительно к отдельным случаям, а не "вообще".

 "Каждому овощу - свои время, место, обстоятельства", пер.с санскрита(С)

Rezvoy Local

Rezvoy

Posted
Posted
22 минуты назад, Xрюн222 сказал:

Переубеждать не собираюсь, правы, но частично. Применительно к отдельным случаям, а не "вообще".

 "Каждому овощу - свои время, место, обстоятельства", пер.с санскрита(С)

 — А фельдфебеля звали Баттокс, — заявил Р. Квадрига. — Фельдфебель Баттокс.
    — Английский вы тоже знаете? — спросил Голем.
    — Да, в этих пределах, — ответил Р. Квадрига.

  • Smile 1
Сергей А Local

Сергей А

Posted
Posted
1 час назад, johnson1496 сказал:

Не хотел Вас обидеть. Просто неожиданно понял, что за последние 10 лет не собрал ни одного проекта с межкаскадным конденсатором, то же касается корректоров для винила. В этом есть какая то ущербность или реально важна передача/усиление мощности, а не только передача/усиление напряжения. Вообще считаю, что трансформатор - лучшее изобретение человека, позволяющее преобразовывать электрические величины - ток в напряжение или сопротивление, имхо конечно. Переубедите, если неправ.

Согласен. В трансформаторе много интересного.

Sergio Proficient

Sergio

Posted
Posted
7 часов назад, Сергей А сказал:

Мощность не теряется при делении напряжения.

Это не совсем так.

Константин Proficient

Константин

Posted
Posted
2 часа назад, Xрюн222 сказал:

"Каждому овощу - свои время, место, обстоятельства", пер.с санскрита(С)

Все верно. Если у нас на входе пентод, достаточно обычного РГ, но и его номинал не более 10к, мы же не с детектора сигнал берем. В случае с триодом можно обойтись 600омным "студийником", но он подойдет не к каждому источнику, да и сдвоенные мне не попадались. Индуктивный РГ позволяет получить вполне масштабное звучание на малой громкости(если позволяет акустика, конечно). Кроме того есть возможность step-up, иногда это необходимо.

Xрюн222 Mentor

Xрюн222

Posted
Posted
18 минут назад, Константин сказал:

Индуктивный РГ позволяет получить вполне масштабное звучание на малой громкости(если позволяет акустика, конечно).

"Отеманно!"(С)  Если позволяет акустика! Но если она позволяет, то всё это работает и с хорошим резистивным регулятором прекрасно, а если не позволяет - то и трансформатор не особо поможет...

  • Like (+1) 1
RSD Veteran

RSD

Posted
Posted

  Это если вообще нужно звучание на "малой громкости". Мне вот, к примеру, эта самая "малая громкость" совсем не нужна, т.к. слушаю с "нормальной громкой громкостью". :smile-59:



  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

Ну, даже если вдруг и не нужнО оно, как таковое, всё равно показатель качества, сами знаете лучше меня.

Russ3000 Local

Russ3000

Posted
Posted

Нужно громкость регулировать вторичкой выходного трансформатора, из плюсов - минимальные помехи и фон при малой громкости.

Была бабушкина радиоточка в которй громкость так и регулировалась.

BAA Master

BAA

Posted
Posted

Приведенная скорость нарастания.
То есть скорость нарастания поделенная на амплитуду.
Берем синус, для примера.
dU/dt=2Pi*f*A, где А - амплитуда, f - частота. Делим на амплитуду, получаем 2*Pi*f.
Зачем сие ЮАМ? Сие не известно...
https://audioportal.su/threads/psn-metodika-rascheta.6832/
Наслаждайтесь.

  • Like (+1) 3
  • Thanks (+1) 1
  • Cool (+1) 1
  • 2 weeks later...
Anatolii Local

Anatolii

Posted
Posted

Давно практикую такую реализацию громкости . Вначале попробовал рег. от Брига . Заменив его автотрансф.  на перм. кольце с  1500 вит провода  0.1 выеживался  с челночком . После бриговского , как вату из ушей вынул . После этого опыта,  от резисторов в малосигнальных цепях решительно избавляюсь . Ничего хорошего . По намотке-первые шаги  нужно делать  как по экспоненте , например витки 23 , 47 , 150 , 370 (цифры примерно ,от балды )  . последние могут и 2-3 тыс . все считается индивидуально . .Сам моточный  узел ТЩАТЕЛЬНО    экранируется ,.он  собиратель всех помех . делать  рег. в 22 ступени . совсем не обязательно , вполне достаточно  7 ,ну мах . 12 .. Красиво получается , вынести его за первую лампу которая позволяет  трансформаторную нагрузку , вторичку которого  делать с отводами . , Через него подаю - смещения  при этом убирается все нехорошее из катода 2 лампы .На фото моя первая лаб работа (автотрансф.) ,после которой лет 15 назад , понял где роется собака.


  • Like (+1) 4
  • Thanks (+1) 1
Anatolii Local

Anatolii

Posted
Posted

Тут это "конусная "  . Нужно определиться  вначале на чем мотать .  . Пермаллой  если , сколько войдет провода узнать  , потом его посчитать ступени . Сколько будет . Только не весь перм . сюда приемлем . намотайте 100 пробных витков  , если инд .  от 0,7 Гн  ,то годится,  все выйдет . Посчитать витки  по ступеням могу помочь . Когда все неизвестные будут известны .
