QUAD II, повторим легенду?

Stan Marsh

By Stan Marsh
in Valve

 Share

Recommended Posts

  • Replies 395
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Stan Marsh
Stan Marsh

Покрашены.

ВКН
ВКН

Простите, мучался с давлением несколько дней.  1. Мои трансики на ПЛ-сердечнике следующие: четверть первички - вторичка в два слоя, меджу которыми вмотана катодная - четверть первички.  Первички

ВКН
ВКН

Тоже имел возможность слушать оригиналы. Фона нет никакого.  Второе знакомство было с китайской репликой на КТ88/6550. Там даже американские Tung-Sol не спасли ситуацию. Полностью переделал входн

Posted Images

Алексей Proficient

Алексей

Posted
Posted
7 минут назад, Карта сказал:

Другие параметры? Или этого достаточно?

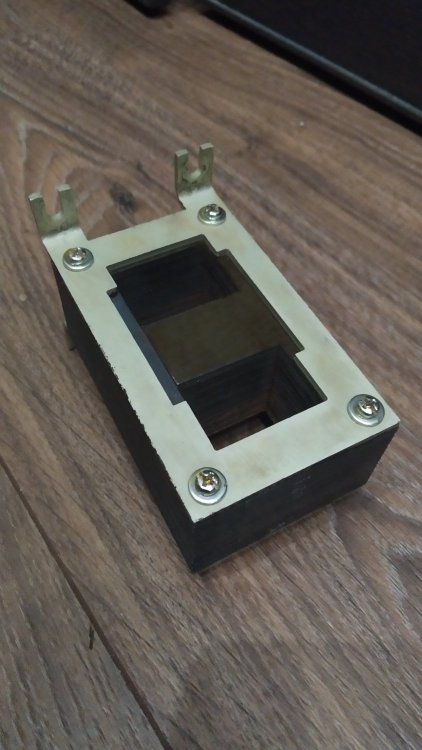

Окно указано, внешний размер тоже, материал предположительно э320-330, а может даже и гк, толщина 0,35мм, те можно заложить 1Тл на 30-40 Гц на 15Вт.

Константин Proficient

Константин

Posted
Posted
44 минуты назад, Карта сказал:

Неперекошенный, РР, слушать невозможно.

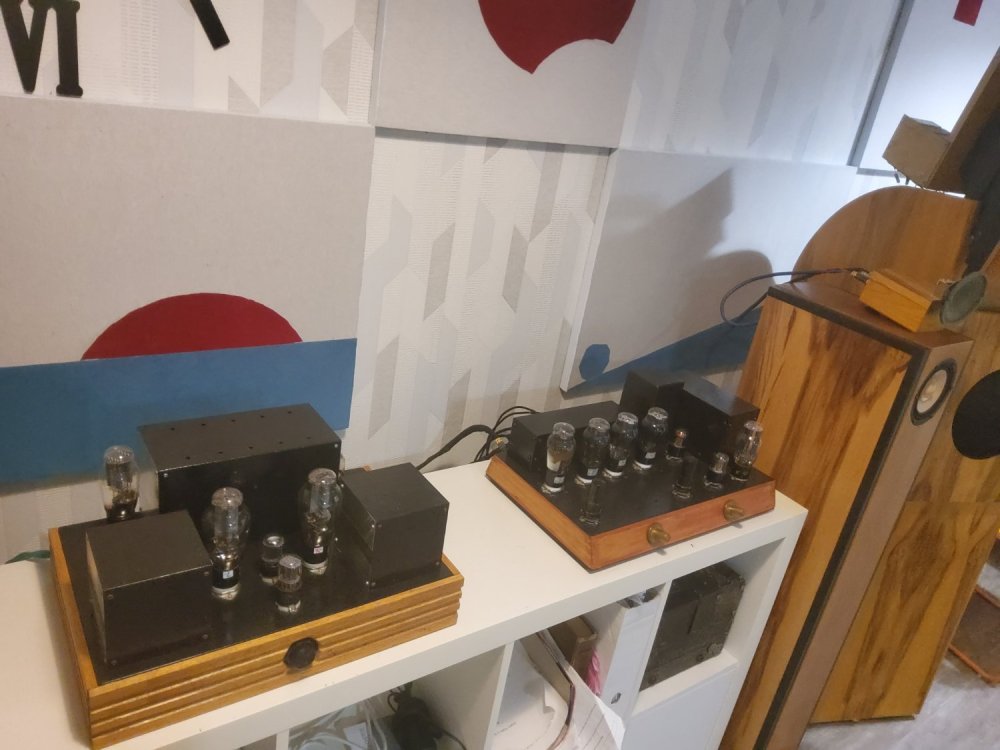

Смелое утверждение! Слева " перекошенный", включается для гостей, справа - "неперекошенный", для ежедневной музыки.


  • Like (+1) 4
Михаил SM Local

Михаил SM

Posted
Posted
51 минуту назад, Карта сказал:

Ничего парадоксального. Берем усилок "МММ" и перекашиваем; штатная возможность, регуль до упора.

При спектре, похожем на SE, еще кое-как. Неперекошенный, РР, слушать невозможно.

Феномен звучания  QUAD II  получается не укладывается в чисто аудионаучную паладигму идеальной схемы, идеального , симметричного трансформатора ,  есть понимание по фактам , что если S.E.  уже кривой по своей физике и науке , и звучит при этом , то РР  - идеальный по физике и науке , но звучит , если его перекосить -  без фанатизма , но до выведения в критерий -  ""слушать возможно "".

Но и , если по теме,  как повторять то народ думает -  легенду Р.Р. ? Опять умозаключения или по фактам -  нужен такой усилитель или нет ?

Карта Proficient

Карта

Posted
Posted
30 минут назад, Алексей сказал:

Окно указано, внешний размер тоже, материал предположительно э320-330, а может даже и гк, толщина 0,35мм, те можно заложить 1Тл на 30-40 Гц на 15Вт.

Понятно. Вопросов нет.

18 минут назад, Константин сказал:

Смелое утверждение! Слева " перекошенный", включается для гостей, справа - "неперекошенный", для ежедневной музыки.

На фото пара усилков "МММ"? Тоже понятно.

12 минут назад, Михаил SM сказал:

Но и , если по теме,  как повторять то народ думает -  легенду Р.Р. ? Опять умозаключения или по фактам -  нужен такой усилитель или нет ?

Михаил, его невозможно повторить.

Как и те приемники Телепунькен... Когда-то Никита высказывал предположение, что каждый экземпляр, возможно, отслушивался и доводился спекомиссией :)

------------------

Вспомните резисторы Никиты из стабилизированного и состаренного манганина и их "ужасающую реалистичность".

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
2 минуты назад, Карта сказал:

доводился спекомиссией

Акустической. И лично Аркадием Аполлоновичом Семплеяровым.

Алексей Proficient

Алексей

Posted
Posted
7 минут назад, Карта сказал:

Понятно. Вопросов нет.

Какие ещё вам нужны характеристики?

Могу добавить, что железо старое :)

кривую намагничивания снимать и узнавать u и Вs нет смысла, что есть на руках, то и есть, другого такого же, чтобы повыбирать, не предвидится. Главное, что геометрия близкая к оригу.

Где еще такое взять не знаю, но кому понадобится, тот найдёт.

  • Like (+1) 1
Алексей Proficient

Алексей

Posted
Posted

Извечное "лучше", может хотя бы "нормально"?

Но друзья товарищи, снова уходим от темы, вернемся в русло?

Могу выложить свою (как мне она видится) раскладку в ТТС а-ля Квод под указанное мною выше железо, под 8к-рр с учетом 10% КО. При желании можно немного "пошевелить" вторичку под 6-7к или 9-10к.

Переименовать .zip в .trf.

25x38_8k_4-8_PP.zip

ВКН Local

ВКН

Posted
Posted
22 часа назад, Константин сказал:

Константин, вопросы по трансам. По выходному: сколько % на катодную и где ее располагать? Учитывать ли витки катодной в расчете первички? По мкт: оба провода шелк? Хватит ли окна/индуктивности в тп-60-5, если вместо 6SN7 использовать 6N7?

Простите, мучался с давлением несколько дней.

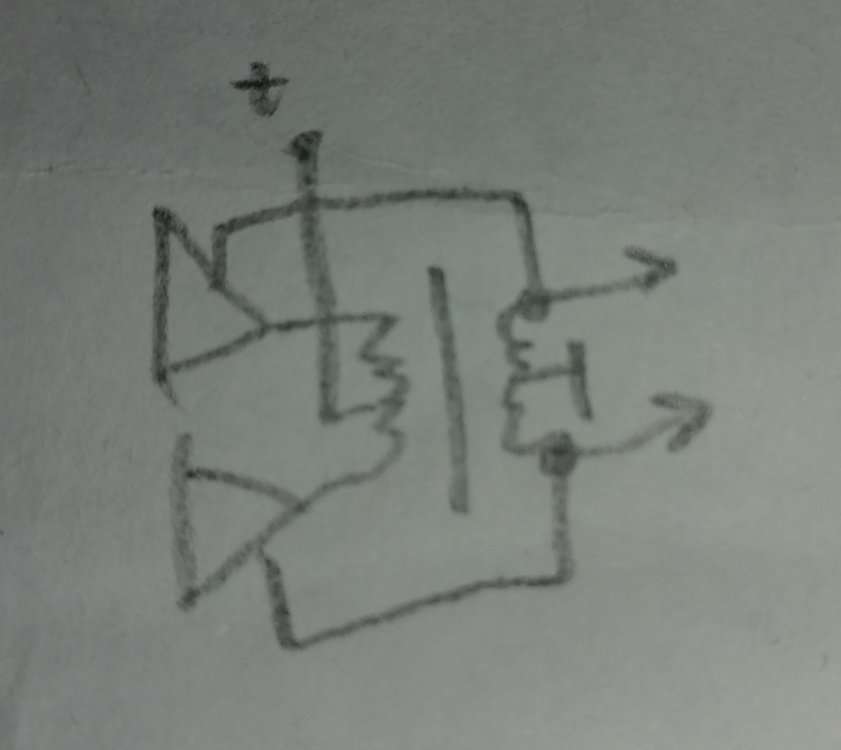

1. Мои трансики на ПЛ-сердечнике следующие: четверть первички - вторичка в два слоя, меджу которыми вмотана катодная - четверть первички.  Первички перекрестно по катушкам. Вторички параллельно.  Соотношение 9+1+1+9.

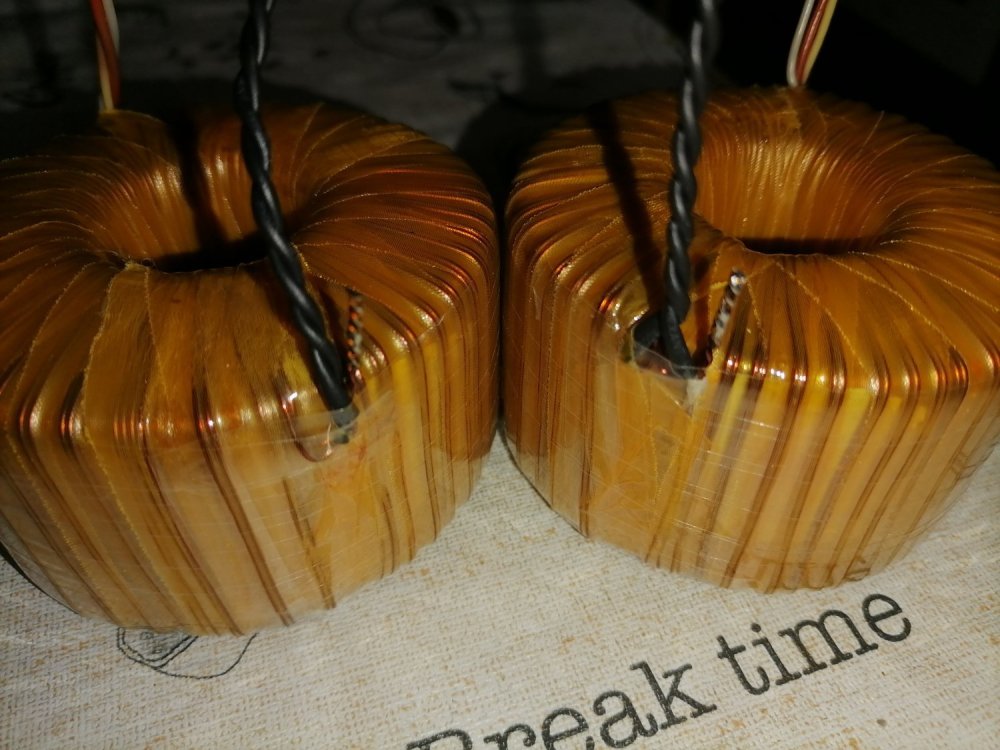

2. Межкаскадники. Один провод 0,12 в лаке, второй 0,1 в шелке.  Для 6н7с можно рискнуть более тонкими проводками. Удовольствие от процесса гарантировано! Результат нет.

3. Сам по себе Q-l и Q-ll просто фетиш. Целесообразность попытки клонирования сомнительна.

А вот сделать типа на ЕL84/E80L + Е80СС с трансиками - вполне доступно и достаточно. А корпус можно масштабировать под миниатюрную копию?

  • Like (+1) 7
  • Thanks (+1) 1
ВКН Local

ВКН

Posted
Posted

Ой, упустил еще один вопрос. Несомненно, катодная часть обмотки является нагрузкой. Поэтому витки АО и КО суммируются для расчета Ктр.

В защиту ТВТ-24. Я имел с ними дело не раз. 600-омную изолировал за ненадобностью. Поверх наматывал вторичку в два провода. Ср. точка может не использоваться, но в нашей теме может пригодиться. Полувторички можно завести в катоды, а ср. точка землится или катодо-резистится.


Xрюн222 Mentor

Xрюн222

Posted
Posted

Но с 600 ом обмотки к-т трансформации в катоды избыточный, пожалуй... Уже ближе к Мс... Хотя, наверное, тоже имеет право на жизнь

ВКН Local

ВКН

Posted
Posted

Никита, внимательнее. 600 омная вообще исключается. В качестве КО используется по половине вторичек. Ну, будет на клеммах АС небольшой потенциал. Не беда.


Xрюн222 Mentor

Xрюн222

Posted
Posted
В 16.02.2024 в 17:59, Алексей сказал:

Наиболее близким по размеру будет наше железо уш25 с окном не 25х61, а 25х35, внешний размер 65х105, такое еще иногда попадается. Катушка наиболее близко к оригиналу получится.

Оригинал излишне секционирован, кмк, в том числе и по причине "непривычного" размера окна, точнее соотношения сторон,  толщина намотки большая получается, инд расс большая при типичном небольшом секционировании.




Посмотрел возможный в принципе ассортимент железа уш. Бывает: 19-22-26-30. Геометрия безотходная, например, уш26 - окно 17х47, и т.п. пропорционально.

Xрюн222 Mentor

Xрюн222

Posted
Posted
В 14.02.2024 в 14:42, Stan Marsh сказал:

Узнав, что отечественный производитель задумал производить корпуса а-ля вышеупомянутый QUAD, захотел узнать мнение товарищей по несчастью относительно нужности проекта. Схемотехника, лампы, внешний вид будут аналогичны оригиналу, за исключением разъëмов. Примерно так это может выглядеть:


Идея производства подобного корпуса в силе?

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
11 минут назад, Xрюн222 сказал:

Идея производства подобного корпуса в силе?

Более чем. Готовятся к покраске.


  • Like (+1) 1
Алексей Proficient

Алексей

Posted
Posted
2 часа назад, Xрюн222 сказал:

Посмотрел возможный в принципе ассортимент железа уш. Бывает: 19-22-26-30. Геометрия безотходная, например, уш26 - окно 17х47, и т.п. пропорционально.

Да, уш26 это типовые силовики от наших радив, наборы разные бывают. Также встречаются и с отверстием посреди длинной стороны и с красивыми крышками, тоже уш26 и тоже гк железо, ломается на первом перегибе. Наверняка неплохо сработает в качестве арматуры для  выходного:)

А по поводу уш19, тоже гк, по крайней мере из имеющегося у меня, всё не безотходное, окно 17х46 аж!
