2 часа назад, BAA сказал:

с разницей в сопротвлении 150%

Думаю, в этом нет ничего плохого. Сам мотал такие и звук нормальный.

Можно, конечно, на второе плечо взять провод потолще и добиться таки одинаковых сопротивлений обмоток, но стоит ли?

Posted

Зачем? Обычно стараются делить каркас по ширине пополам и, соединяя последовательно, выравнивать - но это сложнее. И, как оказывается, не так уж и надо...

  • Like (+1) 2
Posted
18 часов назад, Михаил SM сказал:

Ну не все прямо лампы идут ветром , есть и премиального уровня . Главное , не китайские трансформаторы , если повторять , то на хорошем железе и без пропиток с заливанием , по мне если .  Но и резистор в катоде , в оригинале часто уходит в отказ , нужен с запасом по мощности .   Фирменный же кводовский звук , читал, можно получить , если только применить их  спец. электролиты от ТСС ( сдвоенный в одном корпусе)  : 2 х16мкф /450в , герметизированные ,где один электролит строго после кенотрона и второй -после дросселя. Запасец имеется .:cc:

Восстановить их целая проблема, повторить подобное просто смешно... залез самоделкин и убил звук.

  • Hmm... (-1) 1
Posted
1 час назад, Карта сказал:

Если тор, типовая коммутация - 4+1 и 2+3, разница 1..2 Ом.

Дифф торы еще лучше.



Я так даже Ш железо мотаю. Не люблю я щёчки, место отнимают. Здесь работает простая математика 4+1 и 2+3, везде получается 5

  • Like (+1) 1
Posted
1 час назад, S.Laptev сказал:

Восстановить их целая проблема, повторить подобное просто смешно... залез самоделкин и убил звук.

Ещё есть реставрация .  Сложное мероприятие.

  • Like (+1) 1
Posted

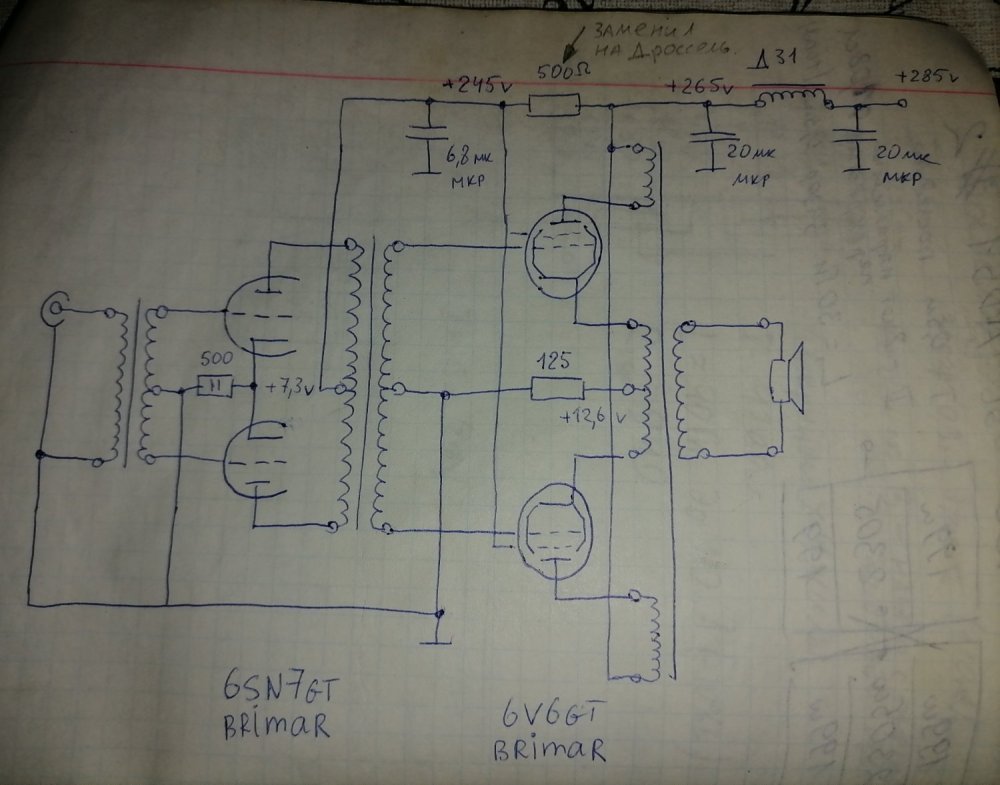

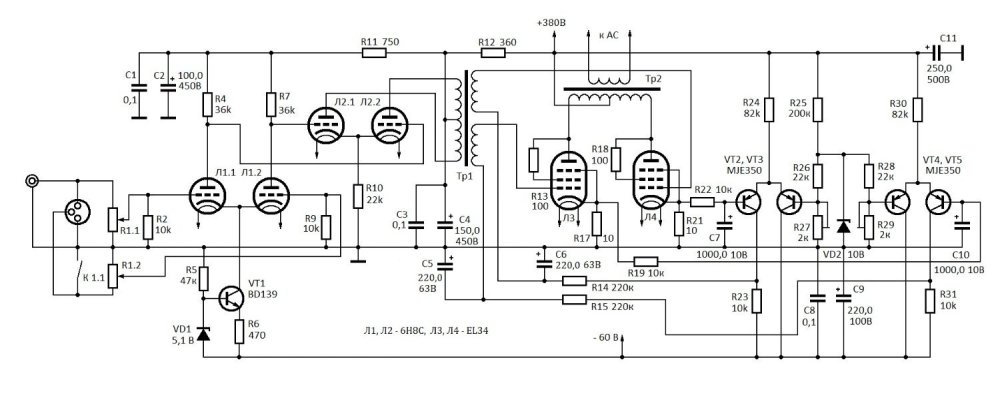

Схема "по мотивам QUAD".

Выходная мощность около 20 ватт (А2).  Сейчас я бы повторил эту схему на чем-то типа pen45, 6P25, KT61, EL33 на выходе.  Трансики намотаны.



  • Like (+1) 3
  • Thanks (+1) 1
Posted
46 минут назад, ВКН сказал:

Схема "по мотивам QUAD".

Выходная мощность около 20 ватт (А2).

Супер схема, минимализм во плоти, одни моточные ;) если еще и резисторы сделать самомото из манганина, вообще прям совсем одни моточные останутся! Если голосуем, то голосую за такую схему.

Ему наверное пред нужен, с вольтами 4мя на выходе, хотя какой % катодной?

Posted

Я нагнул нагрузку и драйвер легко дает +6-7в. Предусилитель - несомненно! Аппарат уже давно не у меня, постараюсь найти его историю в фотографиях.

КО примерно - 6дБ.

Posted

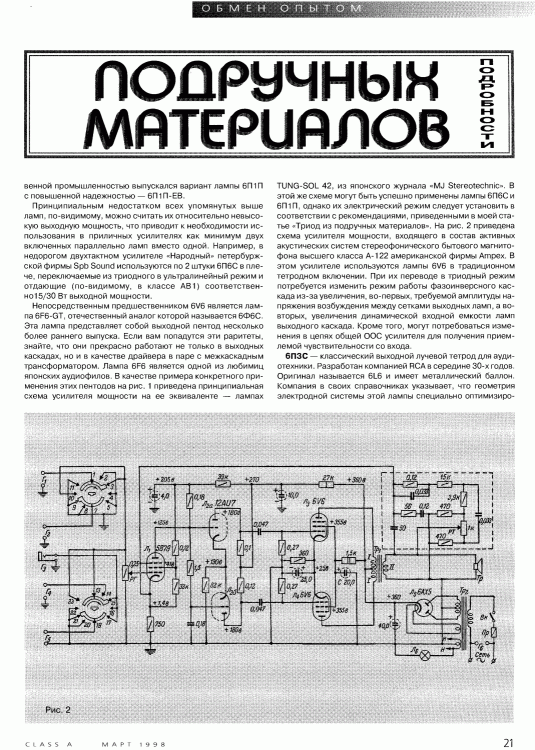

Если применить в предварительном каскаде 6Ф3П, 6Ф4П, то можно сделать и без входного трансика, аля как по схеме., но Выход обязательно с КО.


Posted

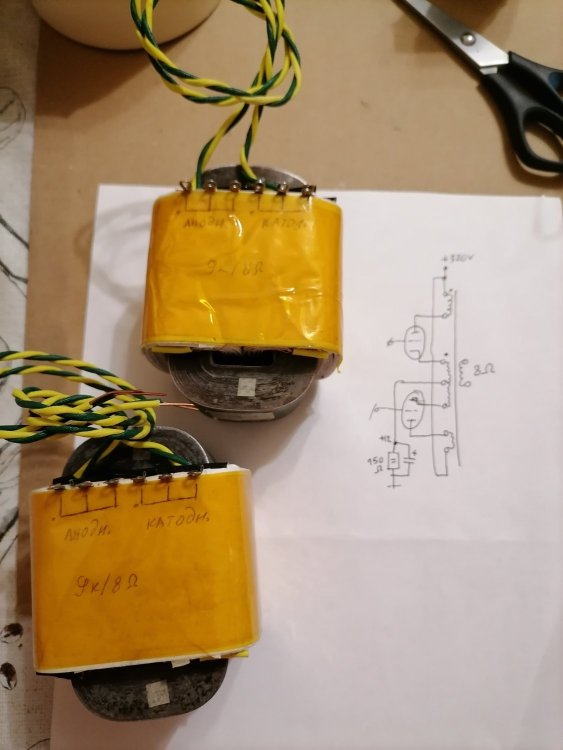

Каркас пополам. Бифилярно одна половина, переворот и бифилярно вторая половина. ВСЕ!

Ест-но мои любимые ТП-60-5.

  • Like (+1) 1
  • Thanks (+1) 1
Posted

А входной 1:1+1 или 1:0,5+0,5?

Упс, оказывается, 1:0,6+0,6;)

Катодная половина от выходной, как раз те "лишние" 6-7в, которые драйвер может дать?

Posted
1 минуту назад, ВКН сказал:

Входной уа4.739.015. Практически во всех моих схемах за крайние 6 лет.

Константин, а сколько он в реале держит входное напряжение на, скажем, 30Гц?

Posted

Не совсем. Лампам надо 13в амплитуды. Катодные обмотки потребуют примерно столько же. А драйвер в итоге выдает около 35в амплитуды (на половинку).
