QUAD II, повторим легенду?

Stan Marsh

By Stan Marsh
in Valve

 Share

Recommended Posts

sova Local

sova

Posted
Posted
17 часов назад, BAA сказал:

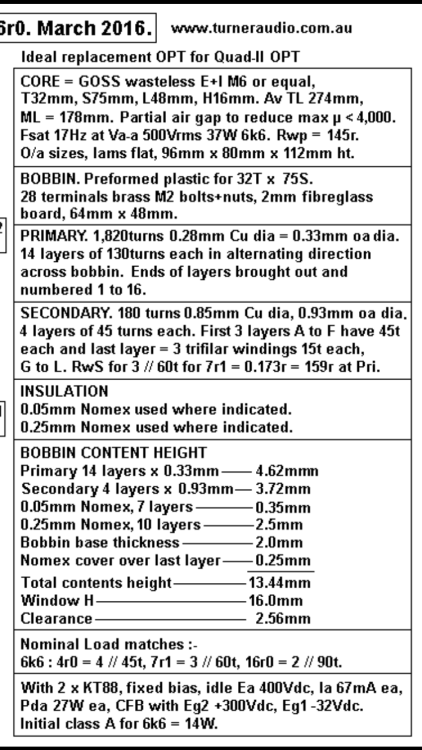

Ещё раз! Это современная (sic!) замена оригинального транса.
Конечно здесь есть человек или два, с опытом, чтоб транс воспроизвести. Всё зависит от того на кого был рассчитан исходник - китаянку с молодым зрением и ловкими лапками или на специалиста, с дцатилетним стажем. Ну вот ни разу не получилось, чтоб вот с первого захода, да так, что лучше не бывает. Как обмоточки по сопротивлению? Таки разные, по плечам? Или слева - это слева, а справа - это справа. А так как впослед - то и пойдёт? А связь между половинками?
Про 14 Вт - это А, в начале... уж как есть, при рассеиваемой 27, на каждом анодии. Предел транса по НЧ 37 Вт 17 Гц.

Разные сопротивления по плечам? насколь? На треть? :)

Малая разница не повлияет, так как и лампы то хрен точно кто подберет и выходной каскад с лапами, неподобранными точно , а только  примерно, по звуку не особо отличаются.

все эжти фетиши не проверялись а тупо считалось что надо супер пупер точность соблюсти -а зачем, да просто так, для порядку, так, да?

Научно и техническая парадигма это всегда математика и статистика , в физике в последне время -статистика рулит.

Ок пусть кто скажет какова корреляция нарушения симметричности обмоток и звучания? Сколь допустима погрешность  в процентах и почему? Или недопутсимо и треть витка ошибиться, или сколь? И почему так а не эдак?  С научным обоснованием с позиции звучания, а не чем точней тем лучще-это антинаучно как раз.



  • Replies 395
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Stan Marsh
Stan Marsh

Покрашены.

ВКН
ВКН

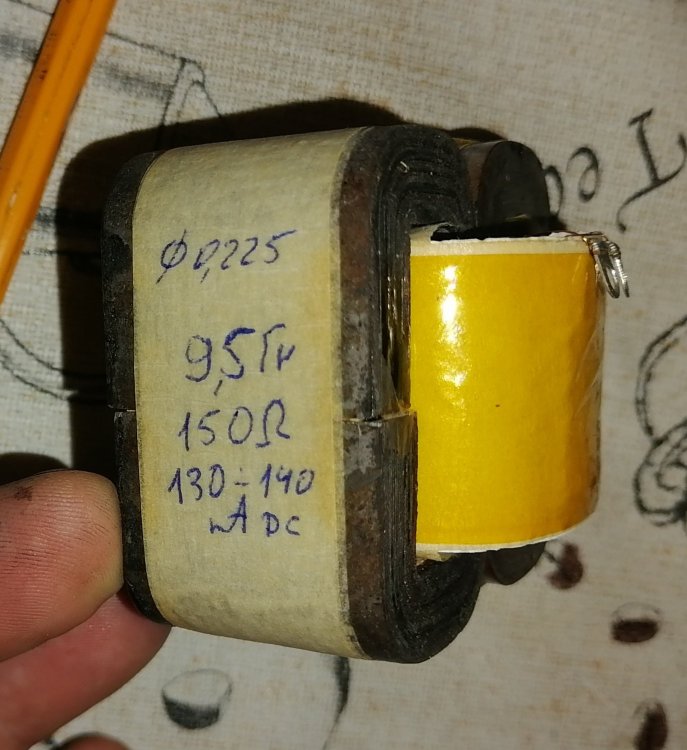

Простите, мучался с давлением несколько дней.  1. Мои трансики на ПЛ-сердечнике следующие: четверть первички - вторичка в два слоя, меджу которыми вмотана катодная - четверть первички.  Первички

ВКН
ВКН

Тоже имел возможность слушать оригиналы. Фона нет никакого.  Второе знакомство было с китайской репликой на КТ88/6550. Там даже американские Tung-Sol не спасли ситуацию. Полностью переделал входн

Posted Images

Алексей Proficient

Алексей

Posted
Posted

Тюля в тюлю, 1,3*20=26, половина в сетку, половина в катод, выходит чуйка чуть больше 2в.

По-моему супер, учитывая вых мощу и невысокое питание:)

CHEL_EV Proficient

CHEL_EV

Posted
Posted
36 минут назад, ВКН сказал:

Входной уа4.739.015. Практически во всех моих схемах за крайние 6 лет.

Константин, укажите пожалуйста активное сопротивление и индуктивность входных трансформаторов. Есть похожие, хочу сравнить. Можно примерные величины указать. Спасибо

ВКН Local

ВКН

Posted
Posted
4 минуты назад, CHEL_EV сказал:

Константин, укажите пожалуйста активное сопротивление и индуктивность входных трансформаторов. Есть похожие, хочу сравнить. Можно примерные величины указать. Спасибо

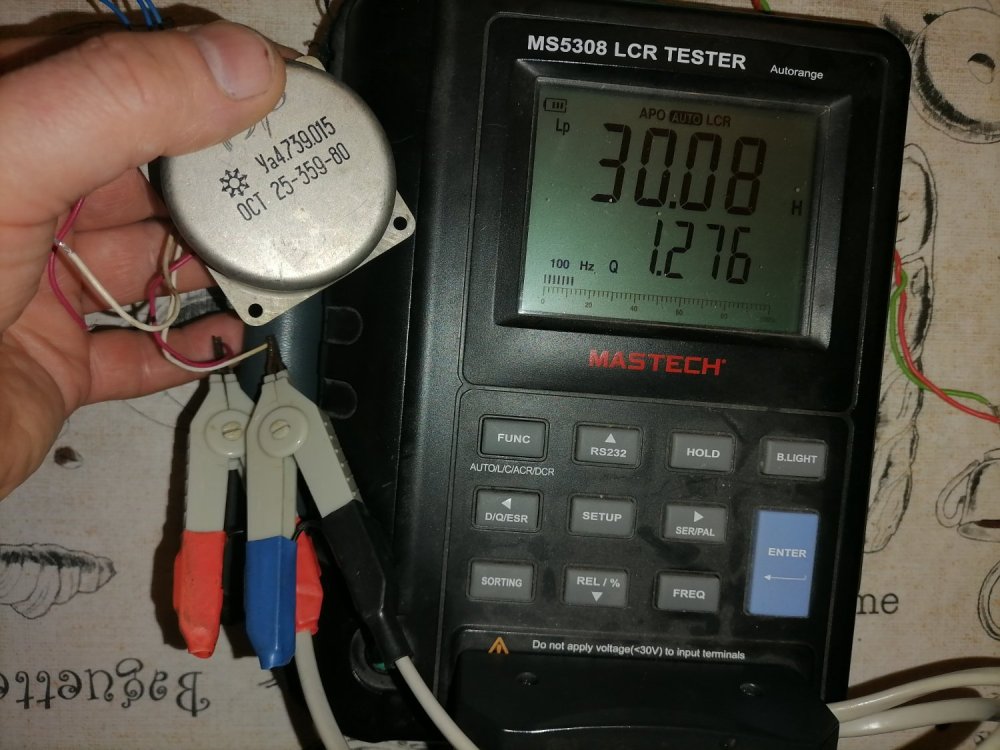

30Гн, 230 ом. - Первичка. Ктр = 1:(0,6+0,6).

  • Like (+1) 1
ВКН Local

ВКН

Posted
Posted
14 минут назад, Алексей сказал:

Тюля в тюлю, 1,3*20=26, половина в сетку, половина в катод,

*1,41. Все правильно.

Алексей Proficient

Алексей

Posted
Posted
5 минут назад, CHEL_EV сказал:

укажите пожалуйста активное сопротивление и индуктивность входных трансформаторов.

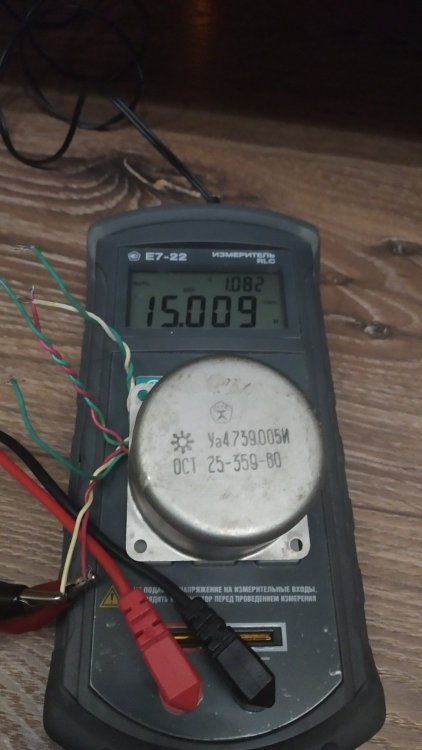

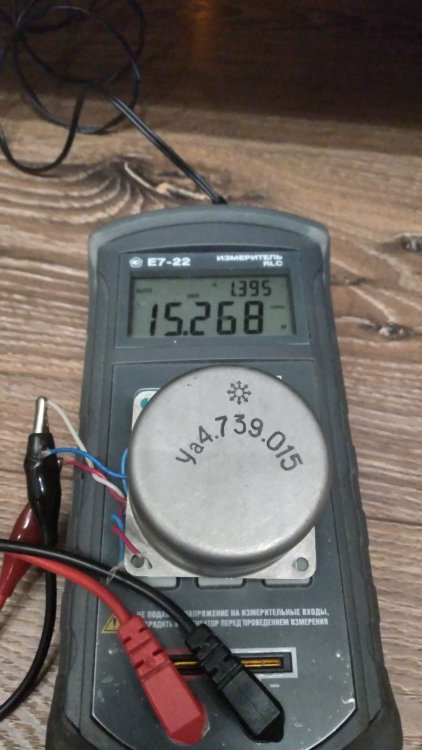

У моих 15:5+5Гн, по е7-22 на 120Гц

Наверное у Константина иной прибор

  • Like (+1) 1
ВКН Local

ВКН

Posted
Posted
4 минуты назад, Алексей сказал:

У моих 15:5+5Гн, по е7-22 на 120Гц

Наверное у Константина иной прибор

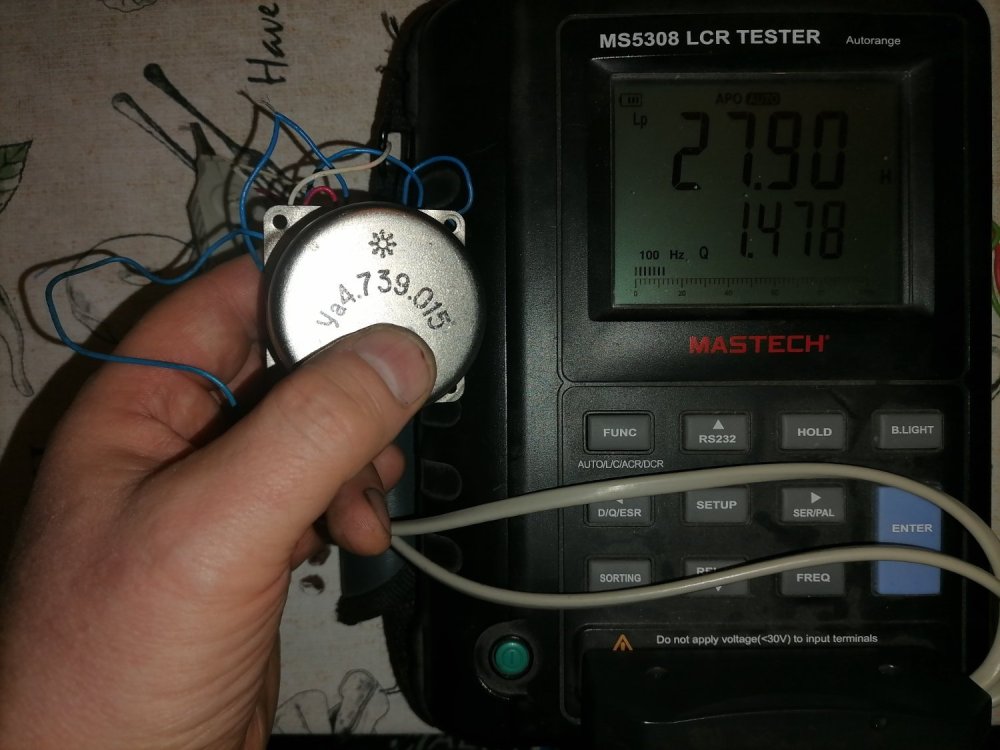

MS5308 мастеч. 100Гц. 600мв.


Сергей А Local

Сергей А

Posted
Posted
27 минут назад, sova сказал:

Разные сопротивления по плечам? насколь? На треть? :)

Малая разница не повлияет, так как и лампы то хрен точно кто подберет и выходной каскад с лапами, неподобранными точно , а только  примерно, по звуку не особо отличаются.

все эжти фетиши не проверялись а тупо считалось что надо супер пупер точность соблюсти -а зачем, да просто так, для порядку, так, да?

Научно и техническая парадигма это всегда математика и статистика , в физике в последне время -статистика рулит.

Ок пусть кто скажет какова корреляция нарушения симметричности обмоток и звучания? Сколь допустима погрешность  в процентах и почему? Или недопутсимо и треть витка ошибиться, или сколь? И почему так а не эдак?  С научным обоснованием с позиции звучания, а не чем точней тем лучще-это антинаучно как раз.



Все там симметрично по перемменному  , вторичка трифилярно намотана , 3 слоя из 4 по 45витков , и один , последний 15*3 . В секциях.


sova Local

sova

Posted
Posted
11 минут назад, Сергей А сказал:

Все там симметрично по перемменному  , вторичка трифилярно намотана , 3 слоя из 4 по 15 витков , и один , последний 45. В секциях.



По аглицки написано  что все слои по 45 витков. Но нижние короче и будут иметь меньше сопротивление чем верхние. И где тут симметричнсть? Тем более речь то шла о первичке где есть две части обмотки -для двух  полуомоток пуш пула. Вторичка не 2 х тактная ведь?

Первые секции по простому и последняя толко трифилярно. Видно для уменьшения инд рассеяния верхней секции.

Некторые и довольно известные мастера мотают только  последовательно соединяя секции. Я лично считаю,  что так наиболее правильно.

sova Local

sova

Posted
Posted
12 минут назад, Сергей А сказал:

Написано и подчеркнуто. Последний слой…. , части которого обозначены от G до L.



 что сие значит и зачем ?

Все таки  параллелить по мне так неправильно.

А  верхние  секции длинней нижних и сопротивления (и может и индуктивности) больше,  как это  трифиляром выровнять? :(

Алексей Proficient

Алексей

Posted
Posted

Выходит, измерительные сигналы сильно разные, тк 0,5 и 0,6в и 120 и 100Гц это считай одно и то же.

Если гена под рукой, можно тох хх на послед резисторе измерить при 100Гц и 0,6в.

ВКН Local

ВКН

Posted
Posted

Алексей, мы отвлеклись. Может модераторы выделят в отдельную тему? Очень любопытная ситуация! Беру на контроль. Тем не менее наличие такого трансформатора позволяет на входе получить парафазный сигнал.

  • Like (+1) 1
BAA Master

BAA

Posted
Posted
6 hours ago, sova said:

Разные сопротивления по плечам? насколь? На треть? :)

50% В связи с этим, не кажется ли вам, что люди были практичнее и не сотворяли кумиров. Делали как проще и продавали. Хотя вполне можно было омакинтошиться. Но там, скорее, патент...

6 hours ago, sova said:

Ок пусть кто скажет какова корреляция нарушения симметричности обмоток и звучания?

Сколько этот "кто" вам задолжал, чтобы пояснения давать?
Скорее наоборот - все как вам нравится, не по "научному":
вот и должите, сообществу, по эзотерически, с чего при такой
кривизне и убогости (не моё определение) транса такая благодать от QII исходит?
В ссылке даже указано как кривизну уменьшить, перекоммутировав вторички.
Инженерная разработка = цепь компромиссов.

VTver Community Regular

VTver

Posted
Posted

уж я не знаю ,как и чем намотан квод ,но 10-ю симфонию Шостаковича он воспроизводил достойно, в отличии от многих железяк, 50 минут на одном дыхании , на аккуфейзе помню на половине первой части выключал , мне кажется все эти намотки лишь нюансы , усилитель ламповый -комплекс деталей и решений , помню рекламу Скотта ,на которой Херман Скотт приглашал музыкантов Бостонского симфонического оркестра на прослушивание изделий, понятно ,что это в своем роде маркетинг ,но Скотты достойные аппараты из старых американцев

  • Like (+1) 1
BAA Master

BAA

Posted
Posted
7 minutes ago, VTver said:

уж я не знаю ,как и чем намотан квод

Видимо не трансом единым...

  • Like (+1) 1
Комелев Константин Proficient

Комелев Константин

Posted
Posted
9 минут назад, VTver сказал:

уж я не знаю ,как и чем намотан квод ,но 10-ю симфонию Шостаковича он воспроизводил достойно, в отличии от многих железяк, 50 минут на одном дыхании

Десятую Шостаковича и в концертном зале непросто выседеть.

Д.Д. столько всего туда вместил. Другим композиторам запросто с неё на несколько симфоний хватит.

Карта Proficient

Карта

Posted
Posted
7 часов назад, BAA сказал:

с чего при такой
кривизне и убогости (не моё определение) транса такая благодать от QII исходит?

36 минут назад, VTver сказал:

10-ю симфонию Шостаковича он воспроизводил достойно, в отличии от многих железяк

Приоритеты - эгоистические сущности, и перетягивают одеяло на себя.

Полагаю, речь об аппарате на старых лампах.

[+схема +детальки]

Соотв., приоритет "выходники" - в хвосте.

В этом, обсуждаемом, оригинальном аппарате.

Xрюн222 Mentor

Xрюн222

Posted
Posted
40 минут назад, VTver сказал:

уж я не знаю ,как и чем намотан квод ,но 10-ю симфонию Шостаковича он воспроизводил достойно, в отличии от многих железяк, 50 минут на одном дыхании , на аккуфейзе помню на половине первой части выключал , мне кажется все эти намотки лишь нюансы , усилитель ламповый -комплекс деталей и решений , помню рекламу Скотта ,на которой Херман Скотт приглашал музыкантов Бостонского симфонического оркестра на прослушивание изделий, понятно ,что это в своем роде маркетинг ,но Скотты достойные аппараты из старых американцев

Да, есть некоторый опыт, из которого получается, что аналогичный эффект может быть достигнут и при других, более простых намотках и даже более простых схемах  ( хотя, конечно, для РР куда проще Квода уже?...) И даже, в некоторых "бабушкиных радивах", при условии что дедушка той бабушки когда то давно знал, какую купить  правильную "радиву"...  Напрмер, история ровно 70 летней давности : к моему деду прибегает знакомый, мол, давай-ка,срочно помчались в комиссионку, там выставили ТФК D707 (!!!), и " всего"-то за 4500 руб... Для понимания - 16000 - цена а/м Победа в тот же момент.

Если что, секрет УНЧ д707 вообще и выходника в нём могу раскрыть.

С другой стороны, сколько раз бывало - намотали прям точно такой транс, прям виток в виток, получился совсем как настоящий, по виду не отличить, только всего лишь не работает как надо...

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
1 минуту назад, Xрюн222 сказал:

Если что, секрет УНЧ д707 вообще и выходника в нём могу раскрыть.

Непременно!

BAA Master

BAA

Posted
Posted
5 minutes ago, Xрюн222 said:

только всего лишь не работает как надо...

Часы от Хоттабыча, золотые...
