   Со схемами всё всем уже ясно, вроде. :smile-59:  А вот какие переключатели входов используют уважаемые форумчане? (вариант "всё запаяно одной шиной от источника до колонок" пока не рассматриваем).

Posted

Сергей,привет! Рад, что ты тут появляешься.

Был у меня вариант переключения входов на вакуумных релюхах В1В-1В. У них очень малое переходное сопротивление и емкость контактов относительно земли. Они в тракте практически не слышны, правда габариты достаточно велики.

Posted

  Привет, Сергей. Я тоже рад тебя слышать.

 Вот если поставить, к примеру, такой галетничек, то там тоже ёмкости почти равны нулю...

https://ipelectron.ru/katalog/kommutatsionnye_izdeliya/pereklyuchateli/pereklyuchateli_galetnye/p2g3_5p2n_pereklyuchatel_galetnyy_5/

Или такой

https://ipelectron.ru/katalog/kommutatsionnye_izdeliya/pereklyuchateli/pereklyuchateli_galetnye/pg3_5p2nv_pereklyuchatel_galetnyy/

 Я не ставил сам, но не вижу противопоказаний на первый взгляд. Да и на второй. )  Контакты с серебром, выводы латунь, вакуума не хватает, да, но первый тоже достаточно герметичный. Хотя я не вижу в этой герметичности никакого профита.

  • Like (+1) 1
Posted
54 минуты назад, RSD сказал:

первый тоже достаточно герметичный.

Он очень туго переключается, на втором я поставил пружину чуть слабей, так что второй лучше, у меня такие ещё советских времён.

Posted
13 часов назад, RSD сказал:

Вот если поставить, к примеру, такой галетничек, то там тоже ёмкости почти равны нулю...

И такой ставил на коммутацию вторички транса у преда, но это на выходе, тоже все очень прилично. Еще ставил на вход наши релюхи РЭВ-18А с золочеными ногами


Posted
4 часа назад, matss сказал:

Он очень туго переключается, на втором я поставил пружину чуть слабей, так что второй лучше



4 часа назад, Васянин Сергей сказал:

И такой ставил на коммутацию вторички транса у преда, но это на выходе, тоже все очень прилично.



  Воот! Значит я угадал с первыми попавшимися под руку переключателями. :smile-59:

4 часа назад, Васянин Сергей сказал:

Еще ставил на вход наши релюхи РЭВ-18А с золочеными ногами



 Реле не хотелось бы совсем.

Posted

Лучшие в моем практическом применении   , это : https://www.quartz1.com/price/PIC/150Q0839300.pdf?ysclid=lpqqkori8h232506084

https://proektsr.ru/catalog/galetnye-pereklyuchateli-pgk/pgk-11p2n-pereklyuchateli-galetnye-keramicheskie/

Преимущество :  возможность входящий сигнальный провод подпаивать непосредственно на разводящий (переключающая пластина) сектор , что даёт один (всего) контакт коммутации .  Контакты как известно , на малосигнальных цепях, ничего , кроме вреда для звука , не привносят . Поэтому стоит задача минимизировать их , если речь идёт о высококач. предусилителе .      Также возможность отогнув вторую плоскую пружину (их всего две) фиксатора, получить приемлемое усилие переключения.   Но и конечно , функционал , когда можно собирать различные нужные комбинации переключателей , задавать нужное число числа переключений  , также использовать их и при включении сети или анодных напряжений.  По долговечности , они , похоже, вечные , цена - гуманная .

Вторые :  ПГ3-5П2НВ , тоже хороши , более компактны , тоже можно изголиться подпаяться на сектор , но более редкие.

Независимо от типа, бренда , цены, но если коммутатор с двумя точками контактов , они в моих проектах не применяются .

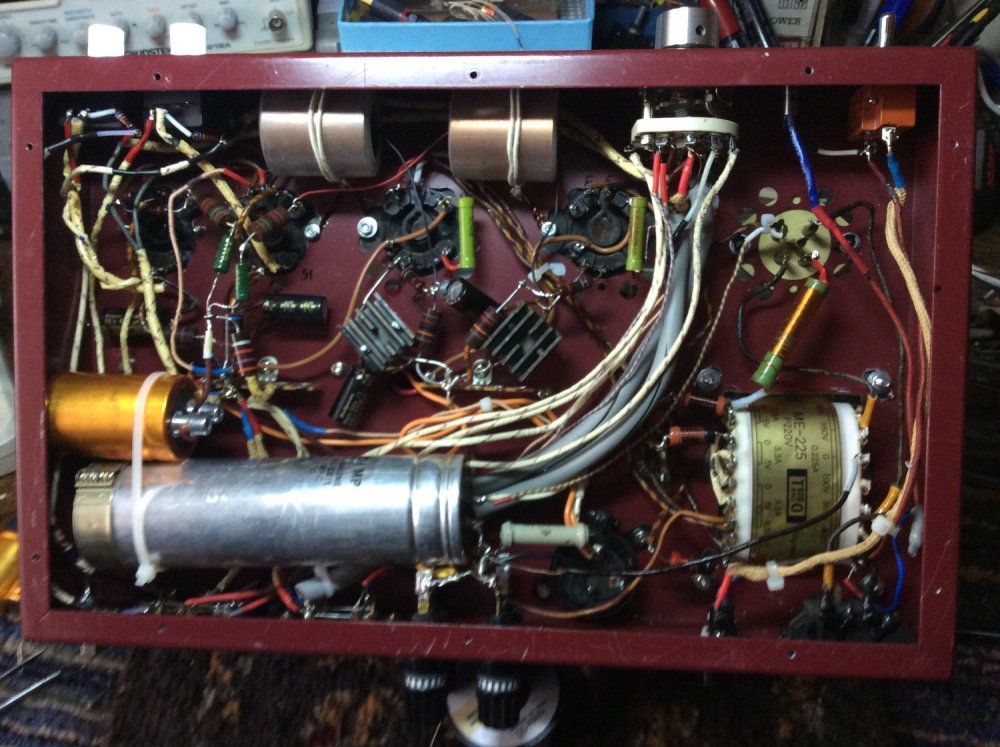

Пример -апгрейдир. СанАудио -CV300 - коммутация на галетнике ПГК .



2019-06-05_12_06_16_902санаудио монтаж.jpg

  • Like (+1) 3
Posted
41 минуту назад, Михаил SM сказал:

Вторые :  ПГ3-5П2НВ , тоже хороши , более компактны , тоже можно изголиться подпаяться на сектор , но более редкие.

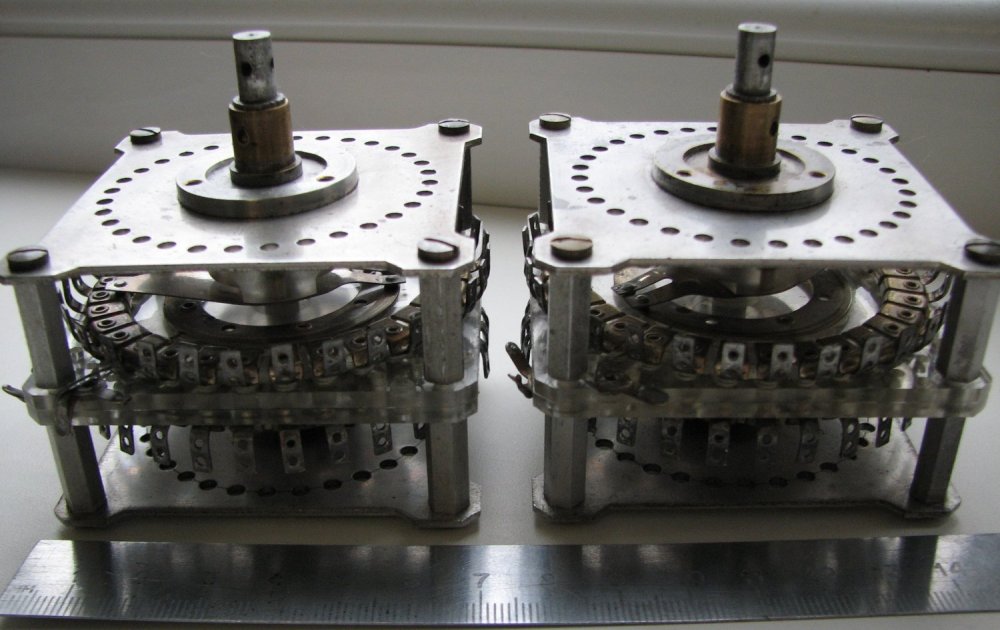

Я такие ставил, по моему ПР2 5П2НВ, только их на драгметаллы сейчас все раскурочили, валяются останки по всему митинскому радиорынку :smile-55:



ПР2 5П2НВ.jpeg

Posted
21 час назад, CHEL_EV сказал:

Левая сетка вход, правая на конденсатор на массу, между сетками резистор на 1 мегаом.

На аноды вешаем PP транс. Выходную обмотку мотаем проводом потоньше. Ктр надо считать, но это уже каждому своё. Схема как пример, на режимы не смотрите. Первую лампу убираем.

PS: эту схему я давал Руслану, он её в симулятор загнал, режимы поправил. Мне очень понравились характеристики для нагрузки 600 ом.

Если он загонит всё тоже самое с поправками и без первой лампы 6N7. То мы увидим реальные характеристики такого преда.

Кстати витки на трансе реальные, которые стоят в моём гибриде


Косой этот вариант по плечам на ВЧ. Немного выправится, если возбуждать 6Н8С дифференциально. В целом сладкая вторая гармоника обеспечена. Ну и, если верить схеме, сетки восьмерки болтаются по по постоянке в воздухе.

Posted
4 часа назад, tubelover сказал:

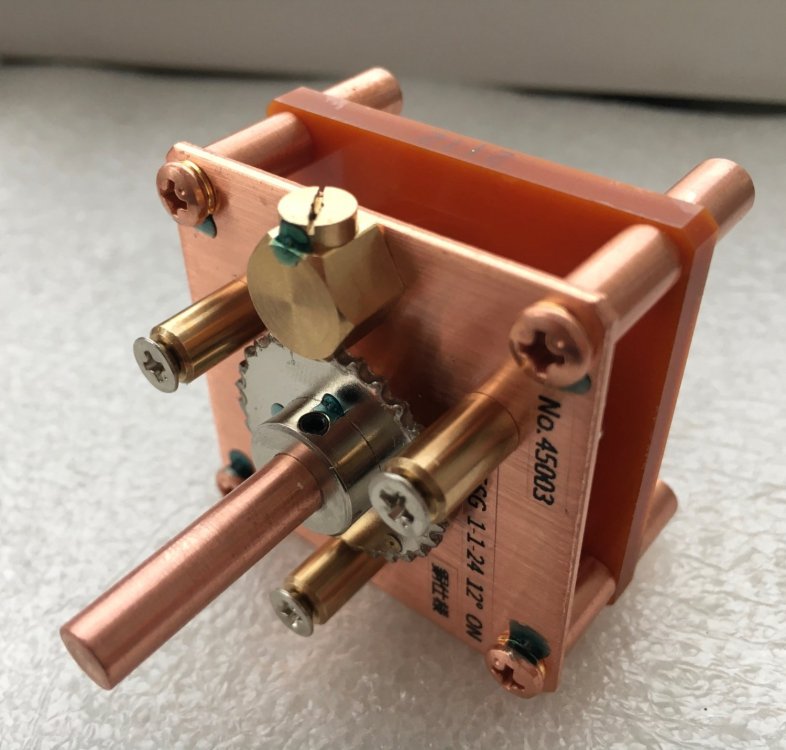

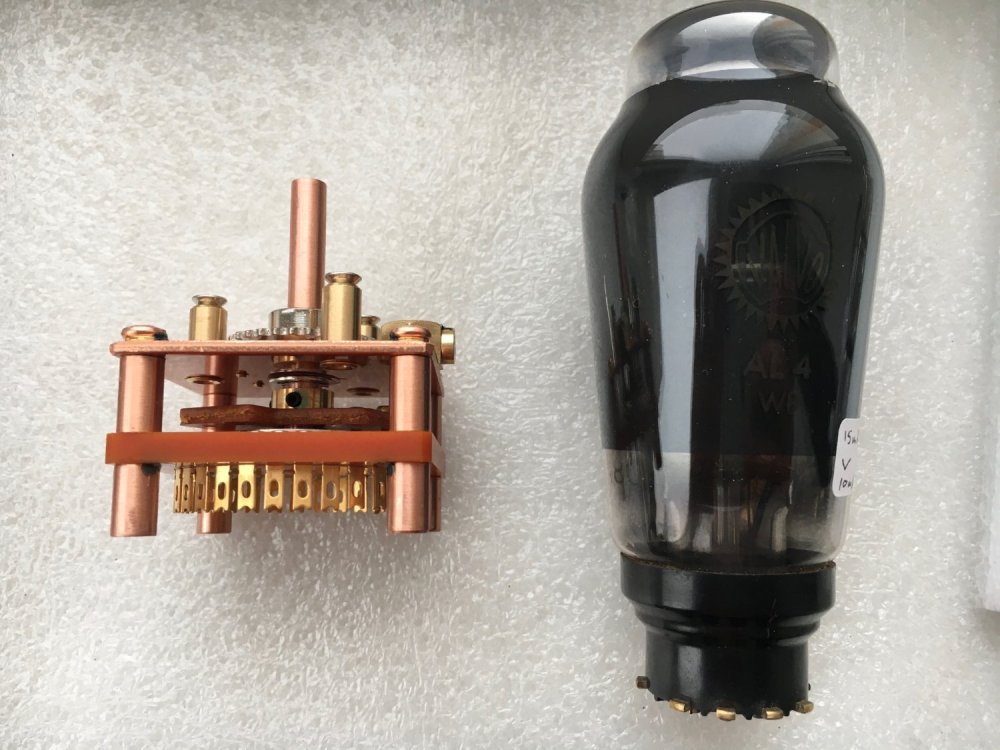

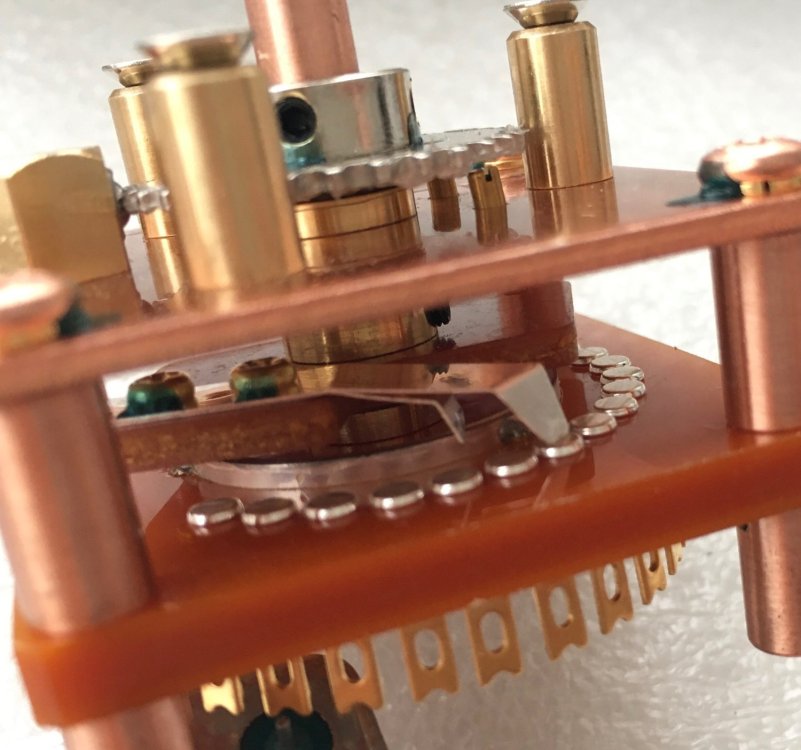

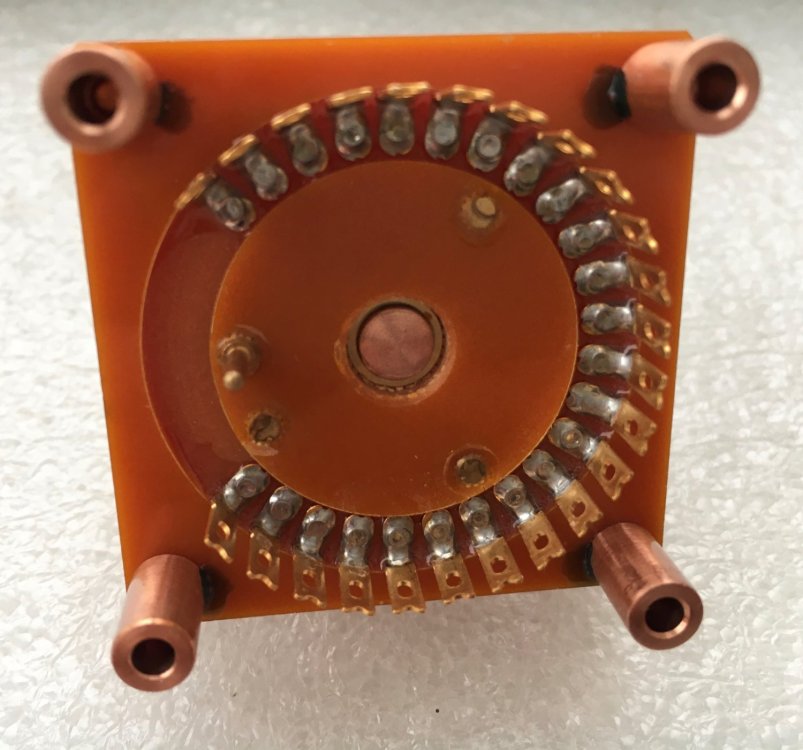

Современные японцы.

Все, что можно сделано из меди.





Однопереходный , для регуляторов громкости (РГ) , типа Г- регулятора. Осталось только танталовыми резисторами набить или Holco , хорошо и AMRG  1 вт .

  • Like (+1) 1
Posted
7 часов назад, Rezvoy сказал:

Косой этот вариант по плечам на ВЧ. Немного выправится, если возбуждать 6Н8С дифференциально. В целом сладкая вторая гармоника обеспечена. Ну и, если верить схеме, сетки восьмерки болтаются по по постоянке в воздухе.

Здравствуйте Александр

Да, это схема прикидочная и не окончательная. Окончательная будет когда всё измерю в железе. Согласен что в воздухе сейчас висит, это Вы точно подметили.  В данной схеме надо на правую сетку вешать резистор вместо конденсатора, ну или оставлять конденсатор и по гальванике соеденить оба каскада. Сейчас схема немного по другому выглядит, думаю что ещё будут внесены изменения. А схему это я опубликовал как пост что я хочу донести до форумчан.

Posted
2 часа назад, Normann сказал:

Г - тип на любителя...

Г , конечно не ""ховно "" , но весьма неслабый компромисс , который имеет минусы - конечный минус в коэффициенте передачи ( 0,7 в среднем ) и изменение входного сопроивления Г-регулятора при каждом выбранном положении .

В плюсах , возможность минимизировать паразитные контактные потери , разориться на супер (пупер) немагнитный тантал. горизонтальный (задающий )резистор или что аудиосистеме ближе (часто не тантал , а АМRG к примеру). Сам регулятор (Алпс , Нобле)не так уже убийственно  хоронит общее разрешение в этом важнейшем месте. Набор танталовых или иных не килерных по музыке резисторов на галетнике 21-40 позиций - с одним контактом съема , уже делает такой РГ недосягаемым в сравнении с традиционными ползунами .  Отсюда часто всё это последующее ламповое ""мыло"" , тогда как с реальным ясным на музыке и звуке РГ , лампа чрезвычайно реалистична -усилитель фактические через АС подаёт живые образы.  И такой уровень звука -  ни ламповый, и не транзисторный ; это просто живой звук.

Можно и такой ставить -  я обычно в приличном предусилителе такие и ставлю : https://festima.ru/docs/79752376/moscow/reguliator-gromkosti-tkd-tokyo-ko-on-2p65cs?ysclid=lprblo4rib705956573

Раньше были Noble , но теперь их уже нет .



  • Like (+1) 1
Posted
В 01.12.2023 в 22:32, ВКН сказал:

Евгений, мы (вы) удалились от темы на предельную дистанцию.

А вот на 6н7с  мы(вы) сделали выходной РР. Опять же -> к моему эквивалентному саттелиту Виталию!

Да, PP на 6н7с просто великолепен.
