Recommended Posts

Posted

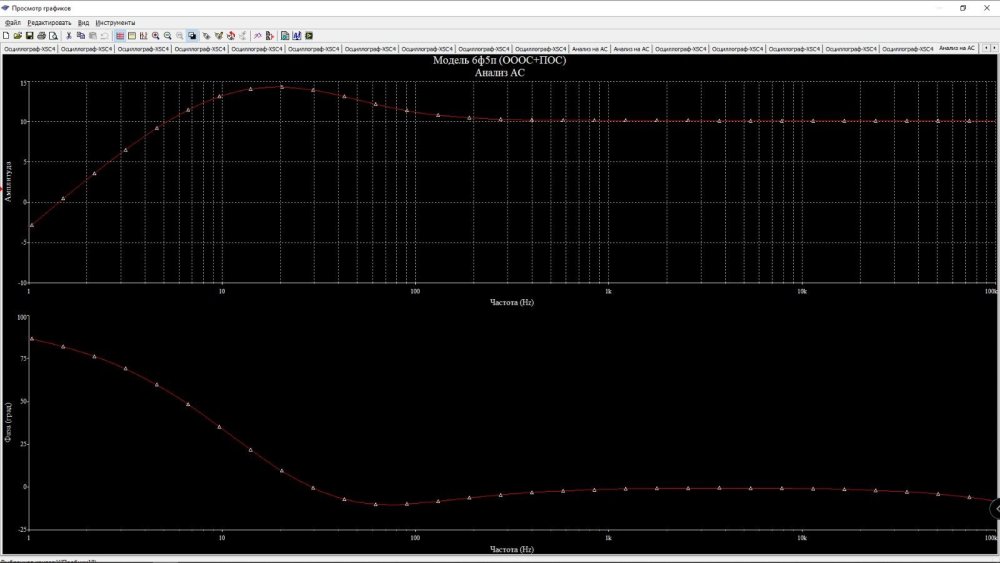

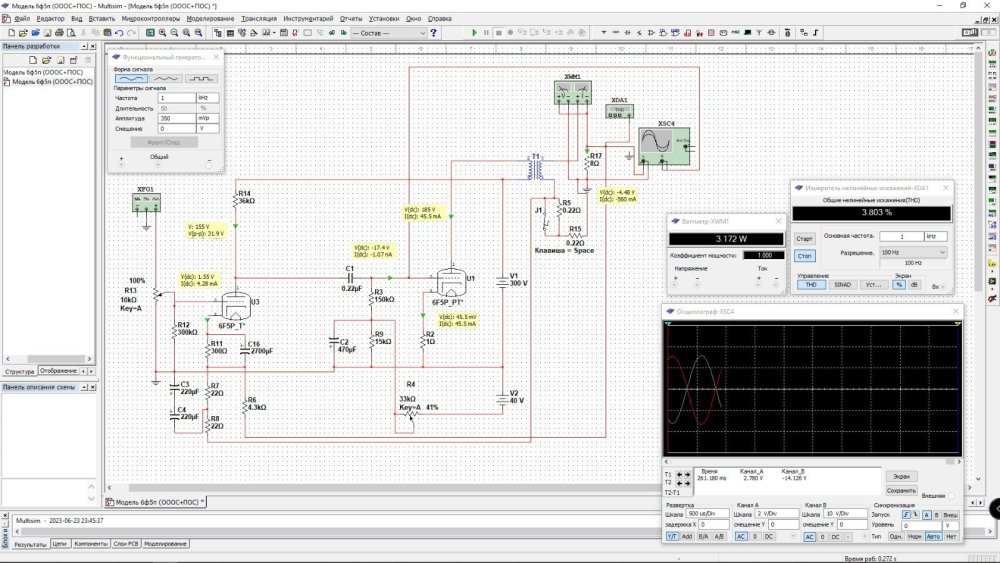

 в цепи ПОС решил поставить 2 резистора последовательно по 0,22 Ом. И параллельно поставить тумблер для возможности коротить один или сразу оба, чтоб иметь возможность регулировать глубину ПОС +2,5дБ и +5 дБ Вот работает ПОС на НЧ. +5дБ





  • Like (+1) 1
  • Replies 733
  • Created
  • Last Reply

Top Posters In This Topic

Posted
12 hours ago, Климентий said:

Ох деды ворчуны...

Молодость - это недостаток, который быстро проходит.

  • Like (+1) 2
Posted
On 8/15/2023 at 9:25 AM, BAA said:

Включил другого года, тот же ток при -8В вместо -4 у предыдущей. Просто праздник какой-то. Толи отбраковка досталась, толи все они такие. Крутизна всё та же 10 мА/В вместо 20 по паспорту.
Буду искать неоткрытую коробку.

Еще одна, второй даты. Отсечка другая, но крутизна все та же, зависит от рабочей точки, что понятно. 10 мА/В.

Posted

Да нормально! Я сам использую клатунные клемники советских времен. Не ставлю дешевые китайские, а на дорогие денех не хват и жаба.

Posted
15 часов назад, Климентий сказал:

 в цепи ПОС решил поставить 2 резистора последовательно по 0,22 Ом. И параллельно поставить тумблер для возможности коротить один или сразу оба, чтоб иметь возможность регулировать глубину ПОС +2,5дБ и +5 дБ Вот работает ПОС на НЧ. +5дБ





И кстати подъём на НЧ очень полезная штука. Усилитель этот как не крути слабый, и слушать его на больших мощностях нет смысла, для этого есть другие мощные усилители. А этот с ПОС +5дБ на НЧ для вечернего спокойного прослушивания, даёт эффект тон компенсации. Очень добавляет восприятия музыки на низкой громкости!

  • Like (+1) 1
  • Cool (+1) 1
Posted

А как этот график, что на картинке, немного левее сдвинуть? Если у колонок спад примерно с 80 гц чтоб подъем от 100 гц начинался? И схему бы покрасивее, но это так, бормотанье невнятное :ab:

Posted
2 часа назад, Timbuktu сказал:

А как этот график, что на картинке, немного левее сдвинуть? Если у колонок спад примерно с 80 гц чтоб подъем от 100 гц начинался? И схему бы покрасивее, но это так, бормотанье невнятное :ab:

Подбором ёмкости cp1+cp2 или один не полярный в цепи ПОС.

Ток через входной триод 4мА, на схеме неверно указано 2мА. Перечерчивать некогда.

R2 подстроечный 510 ом, фактически выставить на 300 Ом примерно.




  • Like (+1) 2
Posted

Для (точнее, против) просто повторителей - исключить соединение Еа с NFB, сеточный резистор Raz2 переставить прямо к сетке VL1.2 от верхнего вывода R6.

  • Like (+1) 1
Posted
5 часов назад, alss сказал:

Для (точнее, против) просто повторителей - исключить соединение Еа с NFB, сеточный резистор Raz2 переставить прямо к сетке VL1.2 от верхнего вывода R6.

Ну, да. Схему бы надо подправить. А то спаяют и подадут на динамик 300 вольт анодного..

  • Like (+1) 1
Posted
6 часов назад, Климентий сказал:

Подбором ёмкости cp1+cp2 или один не полярный в цепи ПОС. Ток через входной триод 4мА, на схеме неверно указано 2мА. Перечерчивать некогда. R2 подстроечный 510 ом, фактически выставить на 300 Ом примерно.

Спасибо! :smile-33: Обычно паял на 6Ф5П  L-W, 400 вольт и в катод пентода в триоде примерно 3ком, всегда замечательно работало :ab:

Схему подправил:





6ф5п климентий.jpg

Posted
6 минут назад, Timbuktu сказал:

Схему подправил:

И антипаразитный резистор, как уже говорили, должен быть у управляющей сетки пентода, после, а не до резистора утечки сетки. Так, как в первом каскаде.

Posted
1 час назад, Stan Marsh сказал:

И антипаразитный резистор, как уже говорили, должен быть у управляющей сетки пентода, после, а не до резистора утечки сетки. Так, как в первом каскаде.



6ф5п климентий.jpg

  • Like (+1) 3
Posted
20 часов назад, Климентий сказал:

Молодость - это не цифра в паспорте, а состояние души... ?

В цифровом паспорте, не забываем. Или цыфра в цифровом рубле.

20 часов назад, Климентий сказал:

И кстати подъём на НЧ очень полезная штука. Усилитель этот как не крути слабый

Черкни в ЛС

Posted
15 часов назад, Timbuktu сказал:

Спасибо! :smile-33: Обычно паял на 6Ф5П  L-W, 400 вольт и в катод пентода в триоде примерно 3ком, всегда замечательно работало :ab:

Схему подправил:





6ф5п климентий.jpg

Может на основе этой схемы, добавите свой LW. Так то всё понятно, но для наглядности кому нить пригодится

Posted
5 часов назад, CHEL_EV сказал:

Может на основе этой схемы, добавите свой LW. Так то всё понятно, но для наглядности кому нить пригодится

Свой номиналы не помню, вот вариант, на базе по моему Шалинского варианта, напряжение примерно то-же.





lw 6ф5п шалин 2.gif

  • Like (+1) 4
Posted

Загнал схему в микрокап. Потенциалы получились очень близкими к представленным, но искажения\спектр - бяка. При любом уровне тотальное доминирование 3ей гармоники, какой-то не SE получается.


  • Like (+1) 1
Posted

Симулятор может ошибаться только если есть ошибки в математических моделях элементов, но, судя по тому, что режимы практически один в один совпадают со схемой выше, велика вероятность , что он правдив. Чтобы это выяснить, нужен спектр снятый с живого усилителя.

  • Like (+1) 1
Posted

В ковидные посиделки макетировал и собрал УНЧ - Каскод вверху на 6Н13С,
внизу Каскод на 6Н8С - звучит очень хорошо, высокий КПД и низкие шумы,
все связи гальванические, полоса широкая.

Тут решил схему упростить до минимума и убрать каскод внизу на 6Н8С (это разные усилители и по схемотехнике), но чтобы остался Высокий КПД и гальванические связи. В эту ветку добавил схему УНЧ упрощенную -свою с 6Н9С  и лампе 6Н13С, которая может прилично звучать с достаточной мощностью при простой схемотехнике.

При моделировании Spice модели ламп и трансформаторов могут немного отличатся, но результат при моделировании виден сразу, конечно в живую нужно смакетировать, обмерить, поиграться режимами, конечно прослушать как будет звучать на соответствующей подходящей АС.

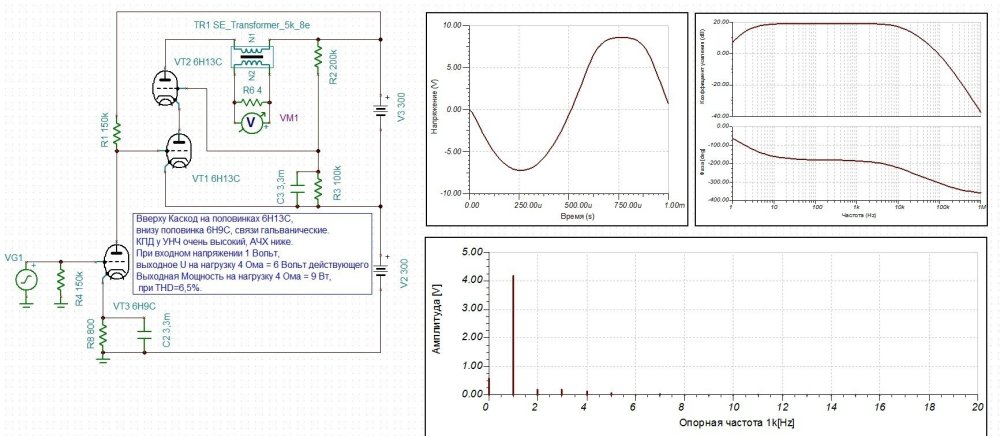

Вот что получилось при моделировании;

Вверху Каскод на половинках 6Н13С,
внизу половинка 6Н9С, связи гальванические.
КПД у УНЧ очень высокий, АЧХ ниже.
При входном напряжении 1 Вольт,
выходное U на нагрузку 4 Ома = 6 Вольт действующего.
Выходная Мощность на нагрузку 4 Ома = 9 Вт  при THD=6,5%.



Kaskod 6N13C 6N9C.jpg

  • Like (+1) 2
Posted

Простите, может я чего не понимаю,  т.е. идет сравнение усилителя собранного вживую, ориентируясь исключительно на слух и какой-то её упрощенной модификации, ориентируясь на показания симуляции? Если так, то такое сравнение корректным никак не назовёшь, при всем желании :smile-55:
