    https://richardsears1.wordpress.com/2016/07/06/58db-hybrid-phono-stage/ 58dB Hybrid Phono Stage Неправильная ориентация зеленого светодиода на схеме тут и выше, выше расчет делался с правильной ориентацией светодиода. 2sk369.pdf
  3. May
    Уважаемый ВКН, по поводу компостной ямы это перебор. Видимо на даче перетрудились, раз упоминаете компостные ямы. Отдохните, не тащите Это сюда. Без вас разберусь. Ниже гибридный Фонокорректор и его параметры по переменке. Возможно для других это будет интересно.
  4. May
    Сейчас препарирую этот корректор. Фонокорректор при In=3mV rms на f=1 кГц имеет Out=142 mV rms (нужна хорошая чувствительность у оконечного УНЧ) и гармонические искажения маленькие THD=0,047%, меандр красивый. На графиках красивые RIAA и АЧХ, Фаза, меандр (100, 1000, 10000 Гц), шумы. Однозначно-простой корректор с хорошими параметрами. По поводу светодиода в катоде, нужно пару подбирать реально в схеме по падению напряжения, бывает один тип Led но с разной датой выпуска имеет разное падение. По поводу шумов светодиода (и т.д транзистор затвор-сток в обратном направлении) имеют емкость перехода микро кристалла, которая будет генерить высшие гармоники. Смотрим два нижних графика. Это спектр выходного сигнала с частотой 1 кГц фонокорректора с THD=0,047%. На первом спектре-графике высшие гармоники от 1 кГца не видны так как находятся ниже нуля. На втором спектре-графике при другой развертке, на графике высшие гармоники от 1 кГца уже видны 40 кГц и 80 кГц на пороге шумов. При музыкальном сигнале, комплексном, высшие гармоники Led полупроводника могут попадать в слышимый звуковой диапазон. Схемотехнически эти высшие гармоники нужно загнать ниже уровня шума (Led выбирать по минимальным шумам высших гармоник), иначе мозг при прослушивании подсознательно начнет ощущать дискомфорт.
  5. May
    Все видно и Токи и Напряжения на схемах и в моделях. Входной каскод режимы по постоянке. Входной каскод режимы по переменке. Во вложении А.П.ЛОЖНИКОВ и Е.К. СОНИН "Каскодные усилители" Cascode.pdf
  6. May

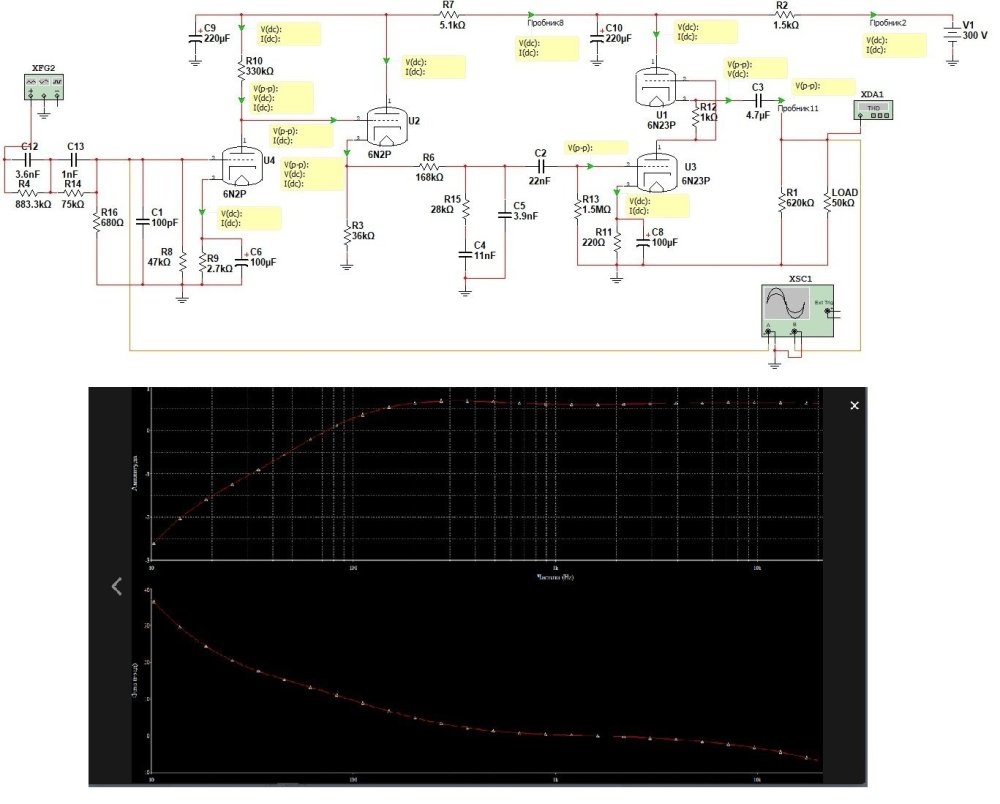

    Схема действительно красивая. В схеме от 1954 года резисторы в катоде и аноде каскода с звездочкой - нужно подбирать. Пока детали в модели как на схеме, без подбора токов и напряжений, конечно корректор TRIAD 3379 с Анти RIAA не срастется, но посмотреть его работу (фонокорректора) и потенциал можно. Однозначно корректор можно и нужно причесать. На схеме ниже АЧХ, ФАЗА, in=3mV rms, out=674mV rms. Гармонические искажения у корректора измерять нет смысла, так как он не в режиме, но потенциал у него есть -однозначно. Ниже схема RIAA фонокорректора с другим составным буфером который получился с THD=0,08% на f=1 кГц, внизу каскода 6Н23П, вверху каскода 6Н8С, потом составной буфер на 6Н7С и 6Н8С. Коррекция в обратной связи, как в корректоре от 1954 года. Конечно, эту коррекцию можно переделать, но она и так хорошо работает.
  7. May
    Внимательно смотрите схему воспроизведения студийного рекордера Studer j37, возможно не все так плохо с советскими лампами, так как западные лампы в СССР выпускались по патентам. В каскоде внизу E188CC=6Н23П, вверху каскода E283CС=6Н2П. Далее Усилитель напряжения на E283CC=6Н2П. Далее КП на E188CC=6Н23П. А самое интересное, что инженеры, разработчики Штудера не "жарили" лампы, а берегли их благодаря грамотной схемотехнике. studer_j37_sm_66.pdf e283cc.pdf E188CC.pdf
  8. May
    Для устранения звона в фонокорректоре, пришлось его причесать и добавить один конденсатор C12=50p параллельно R8 в обратную связь, что позволило устранить взбрык в районе 100 кГц. На графиках АЧХ, фаза, меандр (100 Гц, 1 кГц, 10 кГц, 20 кГц, 40 кГц), выходная амплитуда, THD=0,08% уменьшились. Фонокорректор с цепью RIAA, без шунтирования конденсатором катодного резистора R13 имеет Ку=172. Фонокорректор с цепью RIAA, с шунтированием катодного резистора R13 конденсатором имеет Ку=274 и больший шум.
  9. May
    Видимо это схема японских вариаций на тему Quad 22 (на родных лампах с рисунка) пытались увеличить выходное напряжение с выхода фонокорректора и добавили КП и усилитель напряжения. Действительно в районе 100 кГц есть задир, который плохо влияет и на меандр. Входные и выходные напряжения, THD=0,12% на f=1 кГц, меандр (100 Гц, 1 кГц, 10 кГц, 20 кГц, 40 кГц), АЧХ и Фаза. Нужно в этой схеме добавить режекторную цепочку и будет нормальный корректор.
  10. May
    Мануал Studio Tape Recorder Studer J 37 во вложении и схема его. В схеме воспроизведения студийного магнитофона до фильтра пробки; составной входной каскод (внизу E188CC, вверху Е283СС), затем усилитель напряжения на E283CC с КП на E188CC, цепь предискажений в обратной связи. Лампы хорошие, хорошая классика схемотехники от наших предков, можно использовать для RIAA фонокорректора, но смущают разделительные межкаскадные конденсаторы от которых трудно (но надо) избавится. Межкаскадные конденсаторы (разные по технологии) меняют сигнатуру звука каскада при различном поляризующем/или межобкладочном потенциале. При удалении этой "маленькой/большой дырочки (конденсатора)", т. е. непосредственная связь дает существенный выигрыш в УНЧ, звук раскрывается, это как открыть окно или выйти на улицу - со всех сторон появляется звуковая жизнь. Возможно это только мое восприятие, т. как много различной схемотехники переслушал, в том числе и студийной. Двигаюсь этой дорогой -homemade crafts. Только мое мнение. studer_j37_sm.pdf
  11. May
    Фонокорректор Каскод и SRPP хорошее решение. Попробуйте фонокорректор (Каскод на входе и МЮ каскад на выходе) который у меня получился - с гальваническими связями, по схеме ниже все параметры (модель).
  12. May
    6Н9С в классическом драйвере слабовата для раскачки 300B. Но 6Н9С можно объединить в составном драйвере. Немного другой составной драйвер с маленьким током именно на 6Н9С реально позволил мне раскачать ГМ70 и снять с нее в SE – 18 Вт звука. Но звуковые спектры 6Н9С не совсем гармоничны с ГМ70 на динамичной музыке. Попробуйте использовать составной драйвер для раскачки разных выходных ламп. На рисунке ниже (моделирование): В модель SE УНЧ на 300B и составного драйвера на 6Н9С, в смещении для отслеживания колебаний тока выходной лампы 300B и для избавления от мощного резистора, в схему добавил универсальную 6С21П в триоде, где изменяя номиналы резисторов делителя R7 и R8, можно регулировать напряжение смещения 300B и ток протекающий через нее. На нижней схеме напряжения по постоянке. Параметры SE 6Н9С/300B, при in=1V rms выходное напряжение на нагрузке 8 Ом (Out трансформатор 5кОм на 8 Ом) получилось 6,8V rms и выходная мощность 5,7Вт при THD=2,53% только маленькая 2-я гармоника. На графиках АЧХ, Фаза, Выходная амплитуда/спектр красивый/THD, Шумы маленькие. Раскачка большим выходным током и напряжением с драйвера ЦАПа одной выходной лампы с выходным трансформатором на импеданс АС, не всегда хорошо. Некоторые вместо драйвера ЦАПА используют транзисторный УМ, получая при этом Гибридный УНЧ, который уже не является ламповым УНЧ — ламповым звуком. А избавляться от межкаскадных разделительных конденсаторов в ламповой схемотехнике, это хорошо (выкладывал схему в самом начале), конечно желательно избавиться и от катодных конденсаторов. Но эти все сложности в УНЧ хороши, когда имеется хорошая, качественная Акустическая система и хорошие уши, средства и возможности. Но наши предки были не глупее нас, даже классические схемы УНЧ с ОС и АС, аналоговый источник вместо ЦАПа и сейчас могут дать фору новоделу.
  13. May

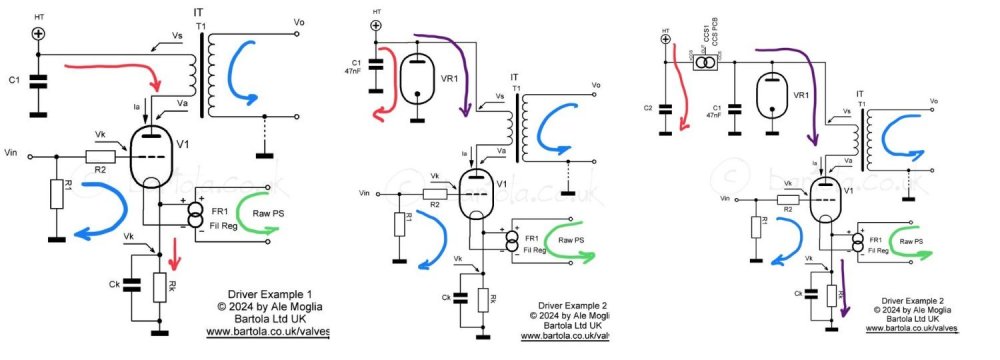

    Попробую выразить мой подход графическим способом на двух схемах. На верхней схеме хорошо видно, что обычный драйвер с небольшим током анода не в состоянии прокачать выходную лампу с нулевым смещением, где одна половинка 6Н7С (взял для примера) пытается раскачать выходную лампу 6П21С в триоде с Out трансформатором 2,5 кОм на 8 Ом, гармонические искажения на нагрузке 8 Ом зашкаливают THD=33%, где верхняя выходная полуволна просто обрезана. Значит для обычного классического драйвера и нужно влупить большой ток и лучше поменять 6Н7С на другую сильноточную ламиу только для того, чтобы раскачать 6П21С в триоде с нулевым смещением. Прямонакальная выходная лампа 6П21С в триоде с нагрузкой Out трансформатором 2,5 кОм на 8 Ом при Uа-к =194 V и Iа=108,5 mА имеет усиление =5,47 На нижней схеме: Составной драйвер на 6Н7С/6Н8С и при маленьком токе спокойно раскачивает 6П21С в триоде и с нулевым смещением. Ниже схема составного драйвера 6Н7С/6Н8С и его параметры по переменке без выходной лампы, при входном напряжении 0,7V rms выходное напряжение на VM2 =21V rms при THD=0,04% АЧХ 10 Гц-200 кГц , общие шумы составного драйвера маленькие. Конечно, возможны и другие варианты раскачки выходных ламп с нулевым смещением. Эта тема с нулевым смещением позволяет получить большой КПД.
  14. May
    Сложно раскачать выходную лампу с нулевым смещением обычным драйвером. Но при раскачке выходной лампы (не всех) с относительно-нулевым смещением можно получить высокий КПД и простую схему смещения, но относительно сложный драйвер для раскачки (получилась изящная схема 6Н7С/6Н8С ниже) главное - не превысить рассеиваемую паспортную мощность самой выходной лампы. На рисунке ниже (моделирование): Схема SE УНЧ с раскачкой составным драйвером (6Н7С/6Н8С) прямонакальной 6П21С в триоде с относительно-нулевым смещением получил большой КПД. Режимы на схеме по переменке: при входном напряжении 0,7V rms выходное напряжение 6,27V rms на нагрузку 8 Ом = 5Вт при THD=3%, Спектр у рямонакальной 6П21С в триоде красивый, в основном 2-я гармоника с выходным трансформатором 2,5 кОм на 8 Ом, да и мощность приличная. На рисунке ниже (моделирование): Схема SE УНЧ по постоянке с раскачкой составным драйвером (6Н7С/6Н8С) прямонакальной 6П21С в триоде с относительно-нулевым смещением и графики, АЧХ, ФЧХ, THD, Спектр. Шумы у этого SE маленькие. Блок питания — это схема удвоения для получения двух постоянных напряжений по 200V.
  15. May

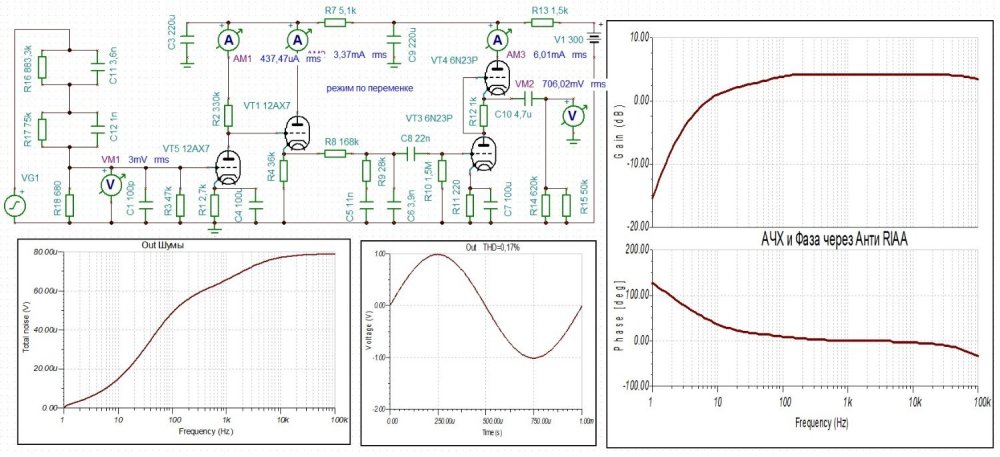

    Хрюн222, вы предложили хорошее решение добавить между каскодом и КП усилитель напряжения (для увеличения выходного напряжения Ф корректора и переворачивания фазы). Конечно, нужно пробовать моделировать разные схемные решения с разными вариантами (попробую разные варианты, покажу разные технические параметры в моделях симуляции, самому интересно). Пока смоделировал выходной каскад, SRPP как компромиссное решение заменит КП -перевернуть фазу и увеличить К.ус. Фонокорректора. Каскад SRPP заменит выходной КП. SRPP запитаю от половины напряжения БП ФК для хорошего тока через 6Н23П. Схема на рисунке, все режимы для наглядности представлены на графиках. При подаче на вход SRPP 707мВ rms f=1кГц, на выходе с перевернутой фазой, получил 11 V rms ( К.ус. примерно = 15 ). Гармонические искажения при выходном напряжении 11V THD = 0,52%, низкие шумы, cпектр при таком выходном напряжении - только 2-я гармоника (конечно гармоники снизятся при меньшем выходном напряжении. Позже соединю входной каскод с этим SRPP, промоделирую эту связку, результат выложу.
  16. May
    Осталось прогонать модель Каскодного Фонокорректора на 6Н23П через Анти RIAA. На риисунке ниже окончательная схема с изменениями (Окончательная версия с изменением С1 100p заменил на C1 330p для устранения выброса на 100 кГц). На схеме режимы по постоянке, на графиках: АЧХ, Фаза, Шумы, THD, Синус 1 кГц, Меандр 100 Гц, 1000 Гц, 10 кГц, 20 кГц. Нижняя схема корректора более крупная т. к. измененные некоторые детали лучше видно. Добавлю, что корректор инвертирует фазу сигнала на выходе. При in = 500 мВ f = 1 кГц с Анти RIAA, Шумы низкие,Гармонические искажения на выходе корректора THD = 0,023%. Получилась модель Каскодного Фонокорректора с хорошими параметрам, только вот как он будет реально звучать, вопрос неоднозначный, ведь красивые параметры не гарантируют красивый и натуральный звук. Только после моделирования реальный макет и прослушивание имеет значение.
  17. May
    Схема Фонокорректора на 6Ж4, которую представил NewAudioportal, для конструктивного обсуждения. На рисунке ниже Фонокорректор на 6Ж4 с добавлением на входе классического Williamson IRN, для восстановления наглядной Выходной АЧХ, Фазы. Меандр 1кГц, Синус 1кГц и THD=0,28% при In=500мВ (хороший по перегрузке).
  18. May
    Вдруг пригодиться, дополнительно. Во вложении: Accurate-Inverse-RIAA.pdf RIAA_Calculator5.xls Accurate-Inverse-RIAA.pdf RIAA_Calculator5.xls
  19. May
    На схеме Каскодный Фонокорректор без Анодных цепей коррекции режимы по постоянке. На графиках: АЧХ и фаза Каскодного Фонокорректора без Анодных цепей коррекции , где ниже 10 Гц срезается конденсатором С2 = 220 n, уменьшая этот конденсатор, уменьшаем срез. Выходные Амплитуды без Анодных цепей коррекции : Cинус, спектр, меандр. Гармонические искажения Каскодного Фонокорректора без Анодных цепей коррекции, при In= 3мВ RMS f=1 кГц, на выходе THD=0,1%
  20. May
    Решил смоделировать Каскодный Фонокорректор с низким шумом на широкодоступных 6Н23П. На Рис 1 Промоделировал схему Фонокорректора на 6Ж4, которую представил NewAudioportal, для конструктивного обсуждения предлагается проект ФК. На вход схемы подал 3 мВ f=1000 Hz. На схеме режимы, на графиках Выходная Амплитуда и Фаза, Шумы. (модель). На Рис 2 Выходная амплитуда (модель) Фонокорректора на 6Ж4, с перепадами в дВ в полосе 50Гц -500 Гц и 2122 Гц — 20кГц для соответствия RIAA. На Рис 3 Решил в Каскодную схему Фонокорректора на 6Н23П (модель) добавить коррекцию в анод на 6Н23П. А в катоде катодный резистор шунтирован конденсатором, параметры получились и по выходной амплитуде и по шумам примерно как у Фонокорректора представленным NewAudioportal. На вход схемы подал 3 мВ f=1000 Hz. На схеме режимы, на графиках Выходная Амплитуда и Фаза, Шумы. (модель) На Рис 4 Выходная амплитуда (модель) Каскодного Фонокорректора на 6Н23П с перепадами в дВ в полосе 50Гц -500 Гц и 2122 Гц — 20кГц для соответствия RIAA. На Рис 5 В Каскодной схему Фонокорректора на 6Н23П (модель) с добавленной коррекцией в аноде на 6Н23П, из катодной цепи убрал шунтирующий конденсатор. Шумы упали в Три раза, но и Кус. Немного уменьшился. На вход схемы подал 3 мВ f=1000 Hz. На схеме режимы, на графиках Выходная Амплитуда и Фаза, Шумы. (модель) Во вложении документ с схемами графиками и расчетами RIAA для самостоятельного использования RIAA-Equalization-Amplifiers-V2.0.pdf
  21. May
    У меня в одном из любимых SE 6С4С - УПТ в БП работает 6Ц5С по плюсу питания, а по минусу питания в этом БП трудится 6Н6П в качестве кенотрона, успешно много лет с прекрасным звучанием.
  22. May
    Как пример прямонакальной 6П21С в Выходном каскаде и избавления от разделительных конденсаторов, смоделировал SE УНЧ с гальваническими связями на прямонакальной 6П21С в триоде, с раскачкой каскодом на половинках 6Н7С и 6Н8С, где 6Н7С с нулевым смещением при входном напряжении 1,2v выдает этот УНЧ мощность 4,2 Вт на нагрузку 8 Ом. При увеличении импеданса АС на НЧ, выходная мощность SE УНЧ не проваливается. При источнике звука без постоянки на выходе, можно убрать и разделительный конденсатор на входе этого SE УНЧ. Для простоты - Блок питания 350V x 2, от одной обмотки трансформатора с удвоением напряжения. По поводу режима 6П21С с нулевым смещением, требуется сложный драйвер с большим выходным током раскачки.
  23. May
    Прямонакальная 6П21С интересная лампочка имеет красивый спектр и маленькие шумы, которая позволяет работать с малым отрицательным смещением, так и при нулевом смещении, а вот хорошо это или плохо - каждый решает сам (ниже смоделировал два интересных режимов 6П21С в триоде). 1. Прямонакальная 6П21С в триоде (Рис 1), при работе в выходном каскаде по схеме с U смещения = -21V c Out трансформатором 5Ком/8 Ом, при спектре и гармонических искажениях THD 5,6% позволяет получить 2,5 Вт на Rн=8 Ом. 2. Прямонакальная 6П21С в триоде (Рис 2), при работе в выходном каскаде по схеме с нулевым смещением и c Out трансформатором 2,5Ком/8 Ом, при спектре и таких же гармонических искажениях THD 5,6% позволяет получить 5 Вт на Rн=8 Ом (в два раза больше). Ниже можно взять модели для моделирования 6П21С: https://www.bartola.co.uk/valves/2012/07/28/6p21s-triode-curves/ ** 6P21S TRIODE ************************************************************ * Created on Sat Jul 28 11:43:02 BST 2012 using tube.model.finder.PaintKIT * model URL: www.bartola.co.uk/valves *-------------------------------------------------- .SUBCKT TRIODE_6P21S TRIODE 1 2 3 ; P G K ; + PARAMS: CCG=8.2P CGP=0.15P CCP=6.5P RGI=2000 + MU=8.022 EX=1.5119 KG1=1890.0 KP=30.0 KVB=624.0 VCT=-3.06 ; Vp_MAX=180.0 Ip_MAX=0.08 Vg_step=2.0 *-------------------------------------------------- E1 7 0 VALUE={V(1,3)/KP*LOG(1+EXP(KP*(1/MU+(VCT+V(2,3))/SQRT(KVB+V(1,3)*V(1,3)))))} RE1 7 0 1G G1 1 3 VALUE={(PWR(V(7),EX)+PWRS(V(7),EX))/KG1} RCP 1 3 1G ; TO AVOID FLOATING NODES C1 2 3 {CCG} ; CATHODE-GRID C2 2 1 {CGP} ; GRID=PLATE C3 1 3 {CCP} ; CATHODE-PLATE D3 5 3 DX ; FOR GRID CURRENT R1 2 5 {RGI} ; FOR GRID CURRENT .MODEL DX D(IS=1N RS=1 CJO=10PF TT=1N) .ENDS *$ https://www.bartola.co.uk/valves/2014/08/31/6p21s-tetrode-curves-and-model/ 6P21S.pdf
  24. May

    SE 6с19п

    May replied to Yaros's topic in Valve

    Теперь будет самое интересное. Изменю выложенную выше схему, входной пентодный драйвер 6П15П заменю на КАСКОД, на каскодный драйвер из 6Н7С и 6Н8С. Самое интересное то, что половинка триода 6Н7С будет посажена катодом на землю и триод 6Н7С сделаю с Нулевым Смещением. Получилось при входном напряжении In = 1,3 v f = 1 кГц (SE УНЧ каскод 6Н7С и 6Н8С +2шт. 6С19П), выходная мощность (с OUT трансформатором 2,5кОм-8 Ом) равна P = 3,83 Вт на нагрузку 8 Ом при THD = 1,34%. Графики для SE УНЧ, АЧХ и фазы, таблица с коэффициентами Фурье,режимы по постоянному току ниже. На нагрузку 4 Ома мощность возрастает до P = 6,1 Вт с увеличением THD до 4,3%. Блок питания для этой схемы, подойдет удвоитель напряжения от одной обмотки трансформатора, на выходе два напряжения по 245 v. Можно избавится и от разделительного конденсатора и увеличить КПД УНЧ, но это уже будет другая схема.
  25. May

    SE 6с19п

    May replied to Yaros's topic in Valve

    На графиках ниже OUT se_transformer ham1627se 2_5k_8 e, имеет первичку 20 Гн и АЧХ от 2 Гц -20 кГц по -3 dB, выходная мощность УНЧ, и THD ниже: In = 1v, P = 2,14 Вт при Rн = 8 Ом, THD = 0,79%. In = 1,3v, P = 3,6 Вт при Rн = 8 Ом, THD = 2% (спектр в таблице ниже). На схемах по THD хорошо видна компенсация (уменьшение) гармонических искажений. При входном напряжении In = 1v (SE УНЧ 6П15П +2шт. 6С19П), выходное напряжение после драйвера 6П15П на вольтметре VM1 = 37,61v (rms) при АЧХ 10Гц - 100кГц и гармонических искажениях THD = 4%. При входном напряжении In = 1v (SE УНЧ 6П15П +2шт. 6С19П), на выходе УНЧ без общей обратной связи, с OUT трансформатором (2,5 кОм - 8 Ом) на нагрузку 8 Ом, гармонические искажения становятся меньше THD = 0,79%.
×
×
