Posted

В питании там тор от Андрея питерского , в макете он оставался холодным за суточный прогон.

Твз конечно там так себе , на 2 с +

От аудиоинструмент , плохо они мотают,  с виду аккуратные,  а параметры ...

Надо в другом месте перезаказать

  • Smile 1
Posted



16 часов назад, Kutun сказал:

Увидел ваши  фото , и решил что вы автор этого корпуса , уж очень похоже

Это мой, давным давно развлекался.

IMG_4346.JPG.9c6ef795d4521fd868e3d19fce9c8373.JPG IMG_4348.JPG.71f837031172b21dc5094af542c84b0f.JPG IMG_4357.JPG.e5b16faa6c76ac2f376a5e9a03eb1191.JPG






  • Like (+1) 5
Posted

Ура !

Нашёлся автор корпуса .

Сейчас в нем по классике на ECL82,  очень достойное звучание.

Я когда увидел этот корпус , купил не раздумывая

Posted
46 минут назад, ДимДимыч сказал:

Вот это правильно!

А вам можно заказать перемотку ?



Posted
4 часа назад, Kutun сказал:

Сейчас в нем по классике на ECL82,  очень достойное звучание.

Как вы умудрились туда пристроить ECL82? Там анодного по моему всего 165В. Перематывали сетевик?

  • 4 months later...
Posted

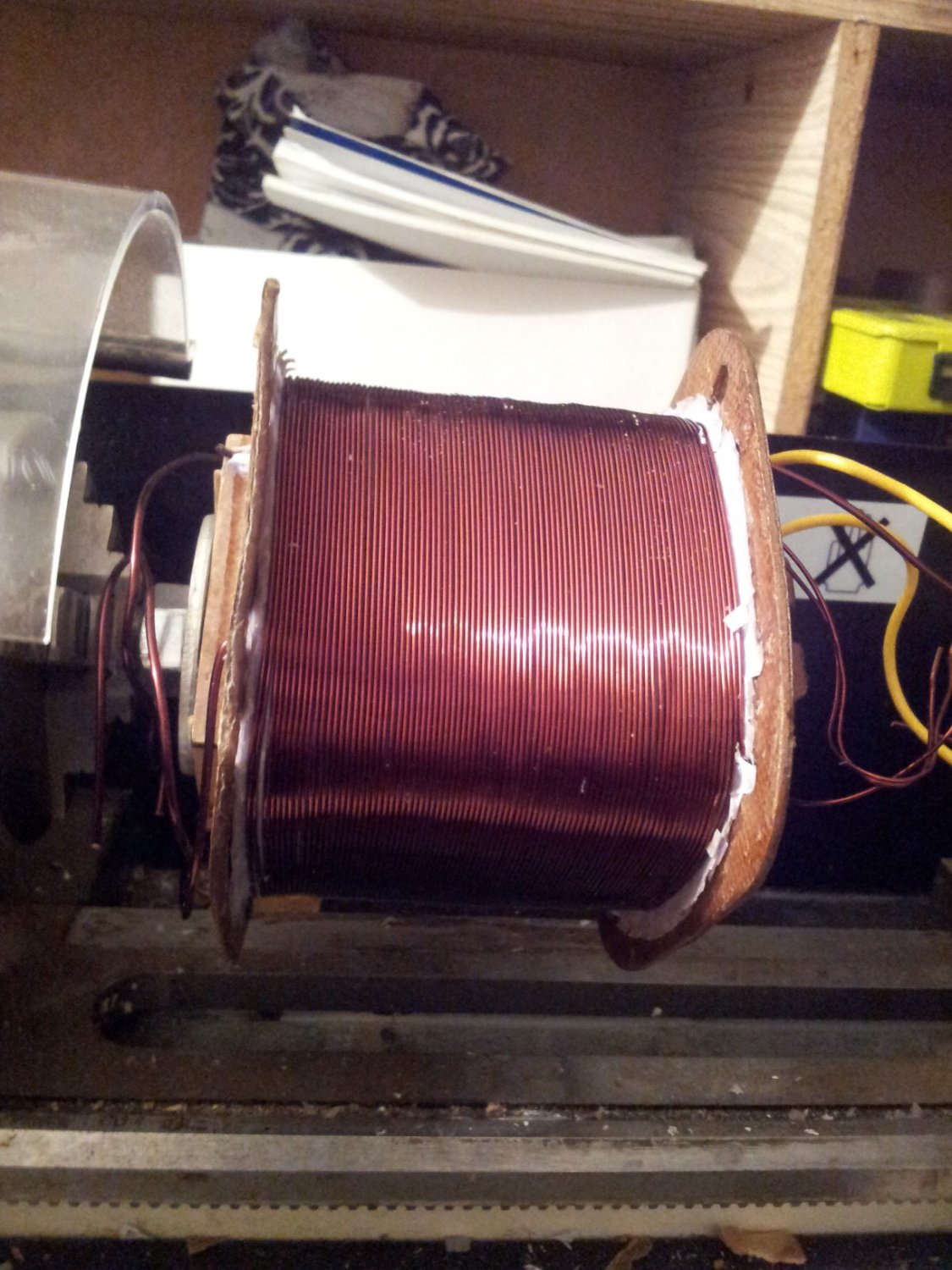

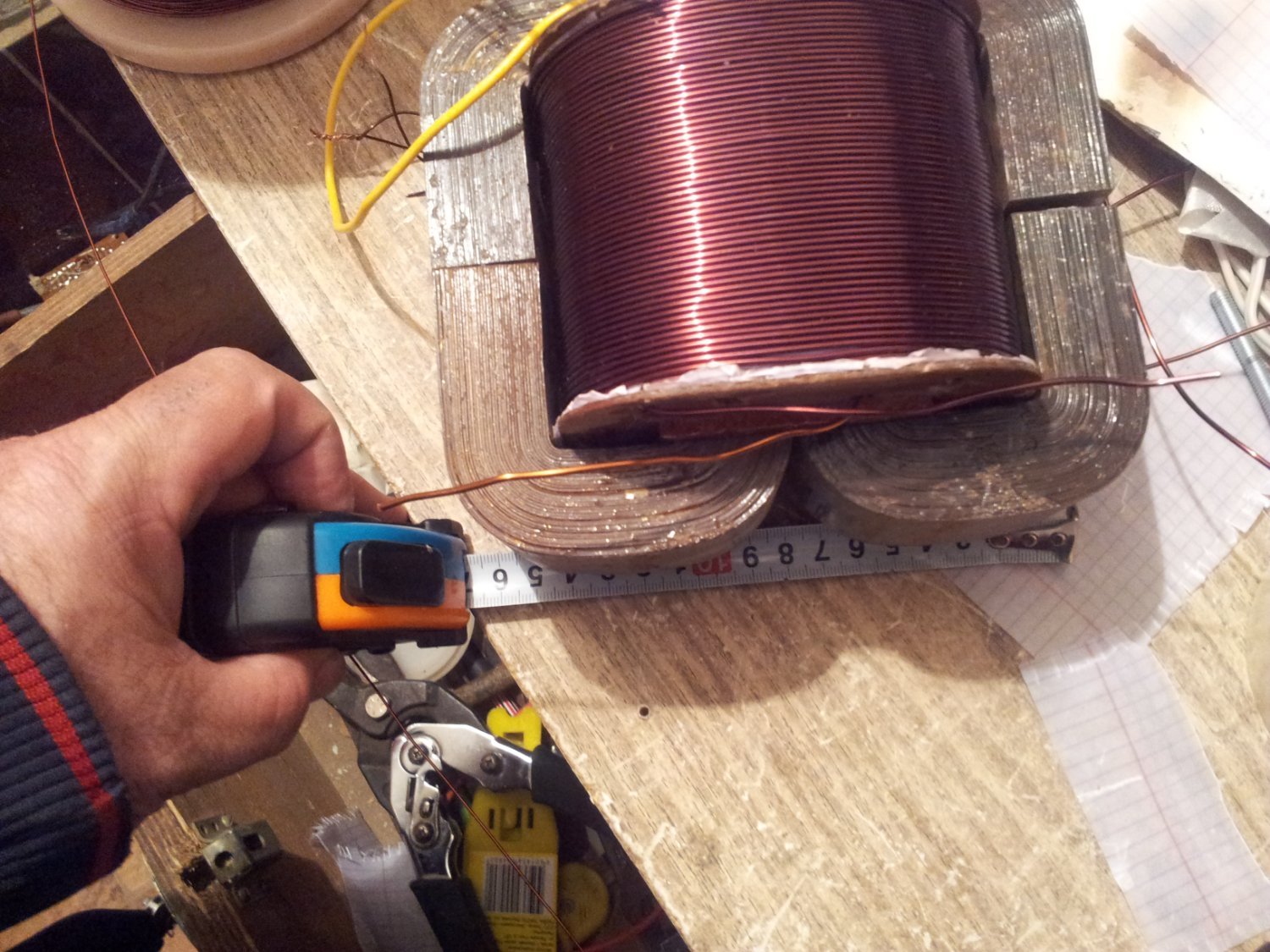

Я наматывал на магнитопроводе от ОСМ -063, 20см^.

Первичку, проводом 0,85 три секции по 372витка, и расположена между 4-мя секциями первички.

вторичку, проводом 1,7мм 90 витков в 2 слоях. Всего 4 секции,6 слоев.

Первая и последняя секции, по одиному слою по 45 витков, соеденены последовательно, и включены параллельно 3-й и 5-й секции.

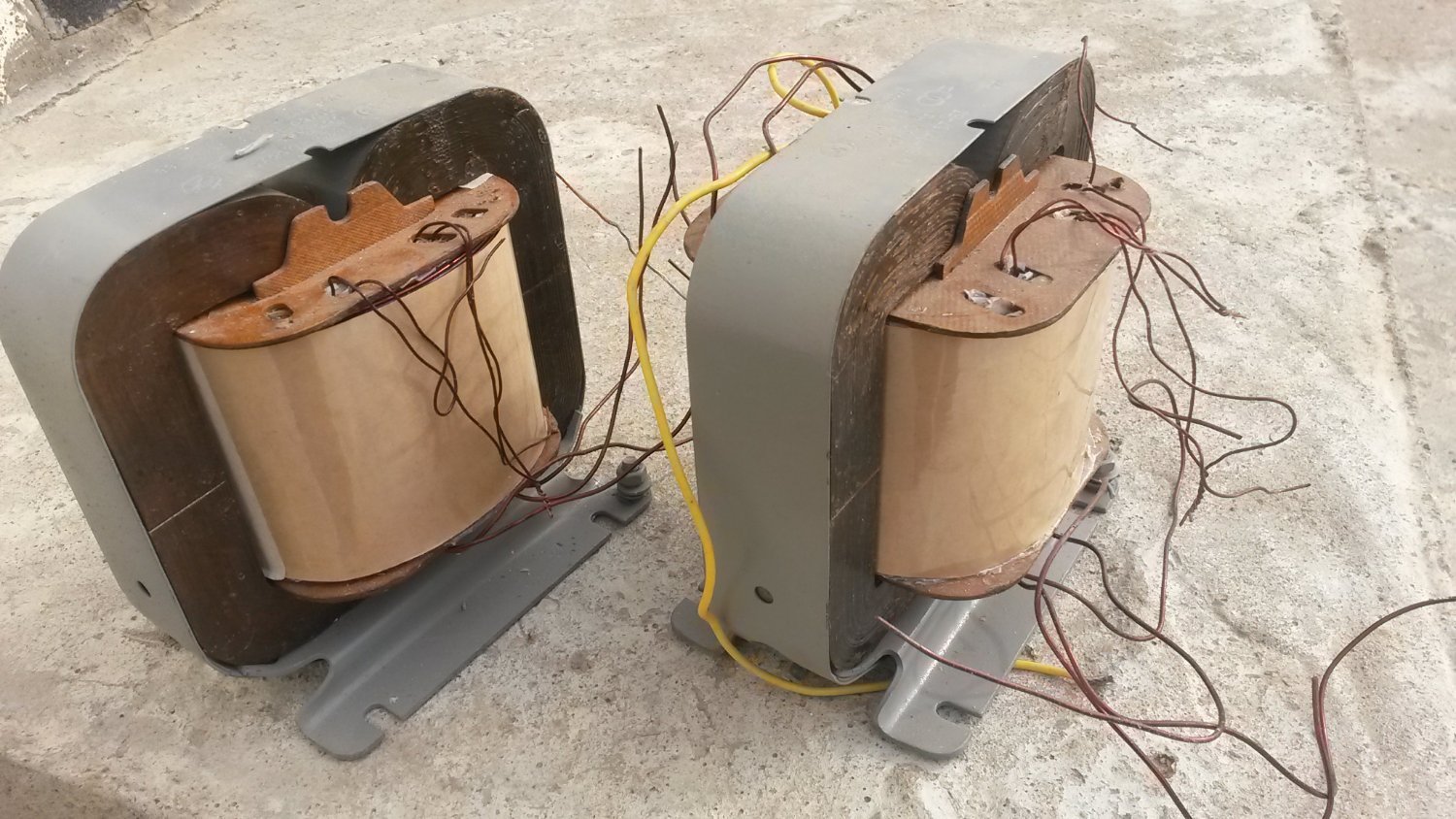

Трансы весят по 8кг.




  • Like (+1) 1
Posted

Все хорошо в трансах,кроме металлической ленты на местах выпучивания магнитного потока.Это неправильное решение,конечно если лента из магнитного материала.

Posted

Выпучивание дает тангенциальную, к направлению намотки сердечника, составляющую. Что приводит к потерям. Если сильно выпирает - делаются накладки с ортогональным направлением шихтовки.
Только вышесказанное к звуку малоприменимо.
При технологическом зазоре в сотые, если не тысячные доли миллиметра, выпучивания нет. Судя по "оптимальным расчетам" надо зазор в 1/3000...1/2000 от МСЛ. Что составит 0,05...0,1 мм(для 1,5 кг транса). Опять близко к нулю. А ленту надо делать из непроводящего материала. В ней Фуко не наводится.

Posted
В 14.03.2026 в 23:46, ЧАК сказал:

Я наматывал на магнитопроводе от ОСМ -063, 20см^.

Первичку, проводом 0,85 три секции по 372витка, и расположена между 4-мя секциями первички.

вторичку, проводом 1,7мм 90 витков в 2 слоях. Всего 4 секции,6 слоев.

Первая и последняя секции, по одиному слою по 45 витков, соеденены последовательно, и включены параллельно 3-й и 5-й секции.

Трансы весят по 8кг.




А можно больше подробностей процесса намотки - делали каретку намотка из суппорта станка? А если делали, то как организовывали натяжение проволоки? И Как на станке выставляли шаг намотки?

Posted

Станок только крутил. У меня самодельный, самый простой ручной станок без укладчика, имею опыт намотки с ровной укладкой, с подачей с руки. Одной рукой кручу, другой укладываю витки (подаю провод).

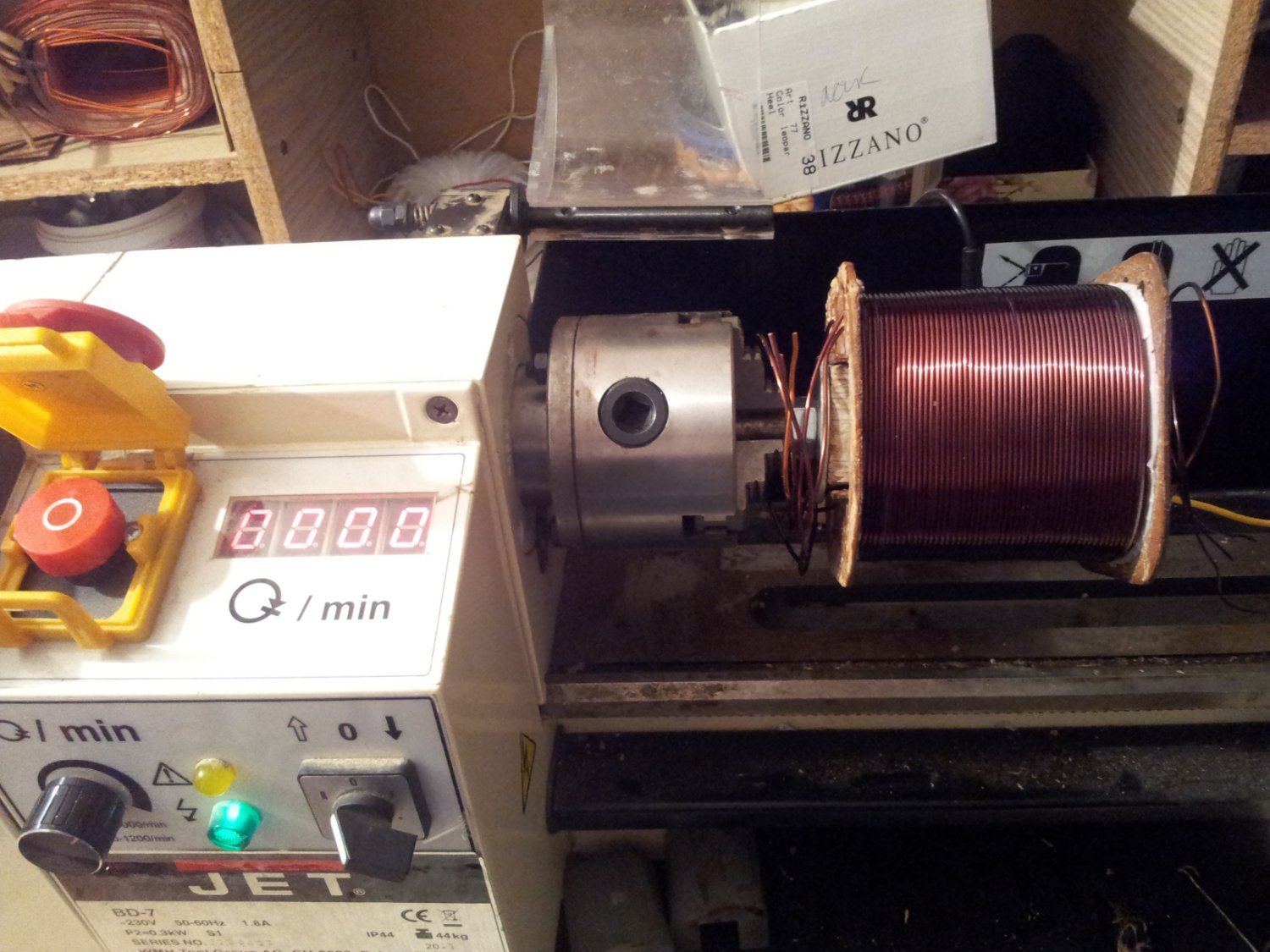

При намотке этих трансов возникла проблема укладки провода вторички, диаметром 1,7мм. Плохо натягивался провод и плохо  укладывался. Было решено намотать на токарном станочке знакомого. Станок только крутил, чем освободил мне вторую руку, чтоб осилить укладку и натяжение провода.


  • Like (+1) 5
Posted
1 hour ago, ДимДимыч said:

Точно так же мотал.

 И ровнее получается чем истинно на станке.имхо.

Не все инструментом определяется. С другой стороны, надо приспособиться. Так что удачи автору в использовании и настройке. Или наоборот.

  • 4 weeks later...
