Recommended Posts

Posted

Коллега Лектор в процессе упокемонимонивания 6ф5п сообщал нам, что звук весьма достойный и неотличим от 6ф3п.

Кстати. Есть старая симуляция покемона 6ф5п от Олега Ярославского, нужна?

  • Replies 820
  • Created
  • Last Reply

Top Posters In This Topic

Posted
13 минут назад, Карта сказал:

неотличим от 6ф3п

Странно, проводочки звуком отличаются, а разные лампочки звучат одинаково? Неувязочка.

  • Круто (+1) 1
Posted
1 час назад, Карта сказал:

Коллега Лектор в процессе упокемонимонивания 6ф5п сообщал нам, что звук весьма достойный и неотличим от 6ф3п.

Кстати. Есть старая симуляция покемона 6ф5п от Олега Ярославского, нужна?

Тема подходит. Нужна

Posted
11 минут назад, Stan Marsh сказал:

Сразу вспоминается бородатый анекдот

Возможно. Ибо говорилось на самой зорьке первого покемона, как раз клёв начинался.

16 минут назад, CHEL_EV сказал:

Тема подходит. Нужна




  • Like (+1) 1
Posted

Но я бы упал на одну из последних поделок Олега - 1 каскад 6п15п с частотно-зависимым вых. сопротивлением.

Выкласть?

:)

Posted

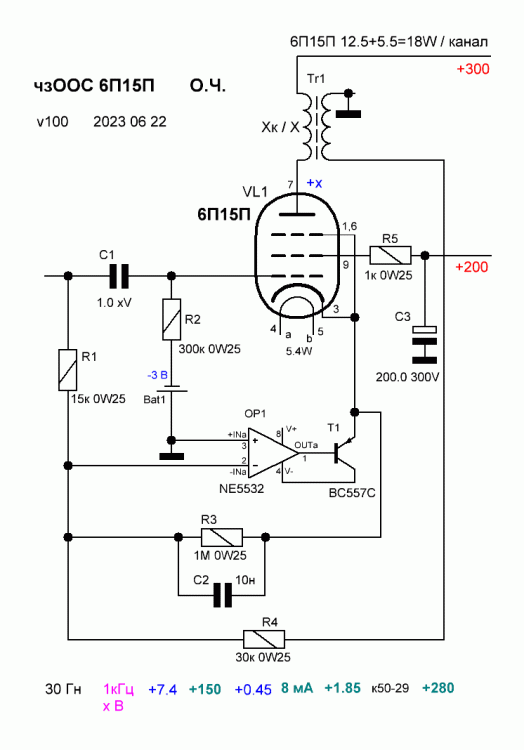

6п15п

Переводил в сплан я, возможны огрехи.

4 ватта эротичного звука.

Мощности резиков - для удобства сбора листа компонентов.



  • Like (+1) 1
  • Hmm... (-1) 1
Posted
3 часа назад, Stan Marsh сказал:

Странно, проводочки звуком отличаются, а разные лампочки звучат одинаково? Неувязочка.

Есть у вас мысли по LW на 6ф3п с одним питанием? Если есть поделитесь...

Posted
17 минут назад, Timbuktu сказал:

Есть у вас мысли по LW на 6ф3п с одним питанием?

Только очень общие. Напряжение источника анодного питания я бы взял вольт 320...330. Резистор анодной нагрузки триодной части выбрал бы килоом сто, на аноде её при автосмещении в один вольт будет вольт 120...130. Выходной пентод включаем пентодом, "даташитно", ну и неглубокая ООС, разумеется. В катоде пентода грелка ватт на десять, где-то 2,5кОм.

Posted

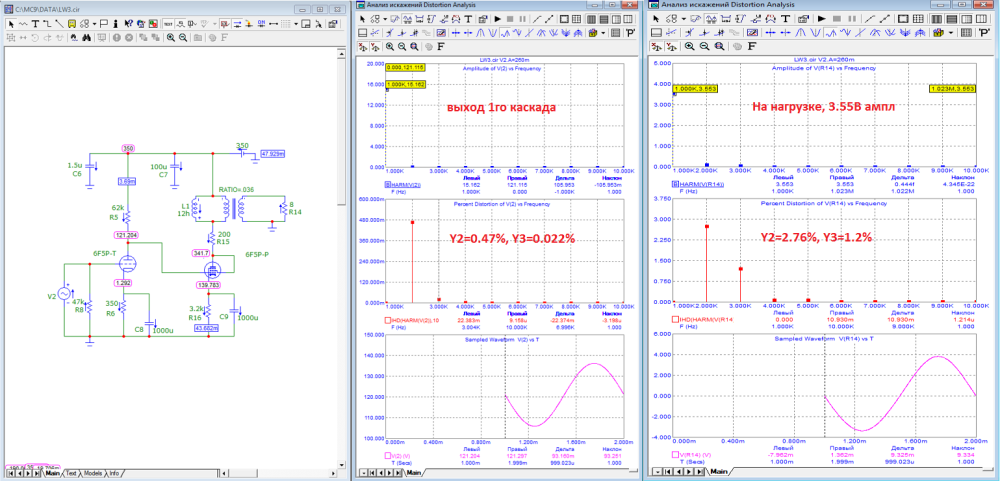

Перевел выходной каскад 6Ф5П в режим близкий, предложенному Юрием Анатольевичем, т.е. Uа-к= 342-140=202В, 202*0,044 = 8.89Вт (предел 9Вт), на На картинках амплитуда и спектр на выходе 1го каскада и на нагрузке 8Ом, Ra= 6.2кОм. Всё равно с 3ей гармоникой плохо, 1.2% - это нехорошо. Есть схемка, которая вчера получилась, там по 3ей гармонике в 2.5 раза меньше. Поиски продолжаются :).


  • Like (+1) 1
Posted
14 минут назад, Rezvoy сказал:

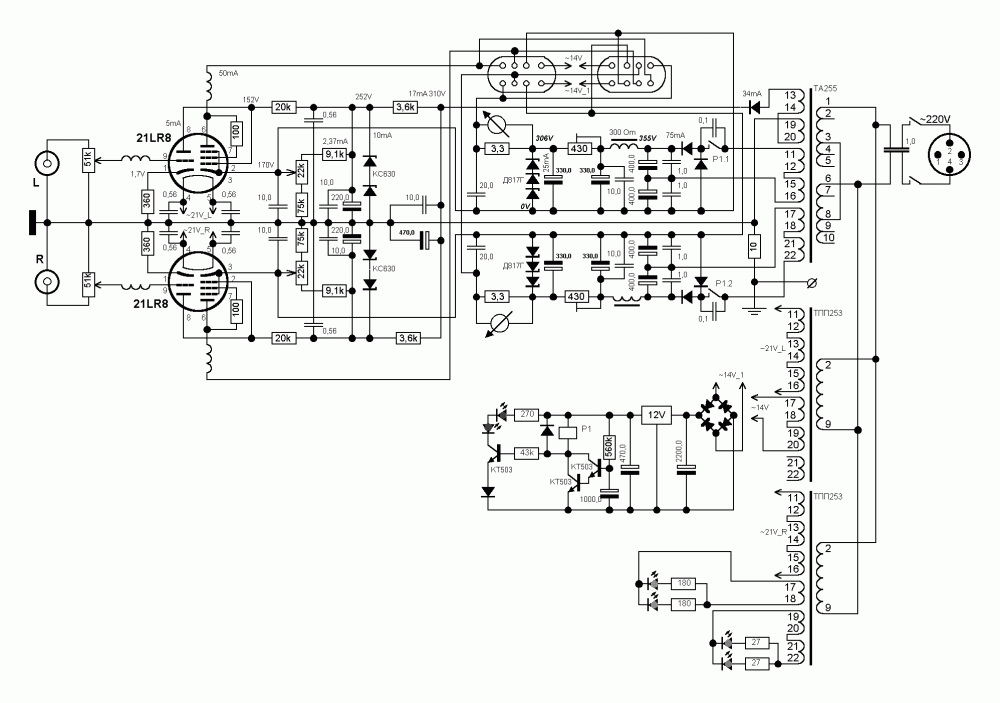

Делал такое когда-то. Выходники выносные для уменьшения габаритов.



Александр, а что за лампы 21LR8? Это 6Ф5П с накалом 21 вольт?

Posted
1 час назад, Stan Marsh сказал:

Только очень общие.

Тоже пытался крутить в голове, никак не вырисовывается.

Posted
11 минут назад, Timbuktu сказал:

Это 6Ф5П

Гораздо мощнее. 14+2,75 Вт против 9+2.



8 минут назад, Timbuktu сказал:

не вырисовывается

Почему? Прекрасно вырисовывается.

Posted
5 минут назад, Stan Marsh сказал:

Почему? Прекрасно вырисовывается.

Давайте, хоть карандашом на листочке, я отрисую если что :ab:

Posted
1 минуту назад, Dolboyacher сказал:

Поправочка 9+0.5Вт, к сожалению

Отчего так? Свои при 15Вт пользовал. Вроде в соответствии с даташитом.

Posted

Что ограничивает мощность!?

Ток катода и температура стекла лампы. Поставить на лампы радиаторы и мощность можно отбирать больше.
