6н6п без смещения? Подайте на сетку через резистор в 47 ком и измерьте искажения еще раз... Если уж без смещения, от источника с низким выходным сопротивлением, то попробуйте металокерамические лампы типа ГСхх.

  • Replies 820
  • Created
  • Last Reply

Top Posters In This Topic

Posted
1 час назад, AlexKorotov сказал:

6н6п без смещения? Подайте на сетку через резистор в 47 ком и измерьте искажения еще раз...

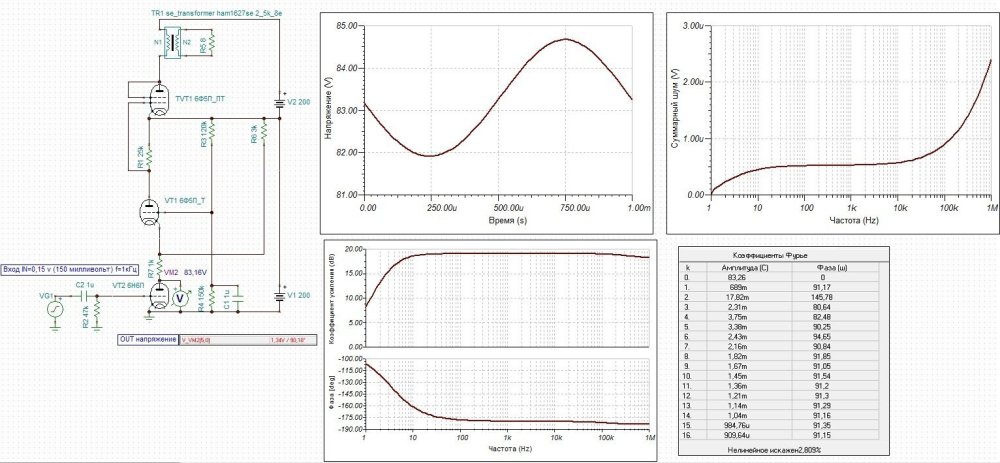

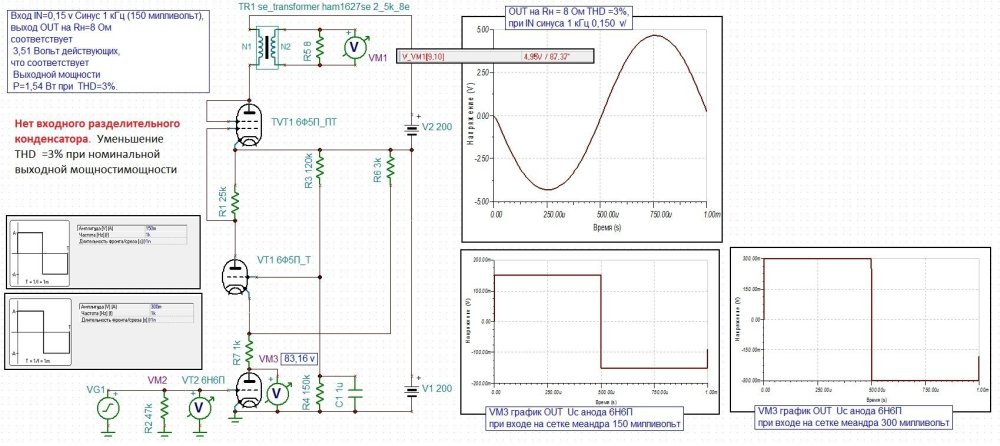

На рисунке ниже, на схеме 6Н6П с заземленным катодом и нулевым смещением, подключен к  аноду  6Н6П - Вольтметр (измерительный комплекс) Uак = 83,16v.

При IN = 150 милливольт  f=1 кГц, Uout на аноде 6Н6П = 1,34 v и форма выходного напряжения на графике рядом.

На другом графике  АЧХ (10 Гц - 1 мГц) и Фаза такого режима с анода 6Н6П. Шумы на другом графике. 6Н6П в таком режиме имеет нелинейность (Коэффициенты Фурье по гармоникам 2,809%) в таблице ниже, чтобы компенсировать нелинейность кривого триода 6Ф5П, дабы своими нелинейностями компенсировать верхний Пентод в триоде 6Ф5П и получить через OUT трансформатор на нагрузке 8 Ом при номинальной  выходной мощности УНЧ - минимальные гармонические искажения THD.

Ранее лет много назад, успешно использовал лампу 6Н6П с заземленным катодом и нулевым смещением на выходе ЦАПа.



THD 6Н6П.jpg

  • Like (+1) 2
Posted

May, приветствую. Для вычисления выходного сопротивления удобно пользоваться такой формулой. U8,U4 - это выходное напряжение на нагрузку 8 и 4 Ома (это может быть и 6, 3 и.т.д.) при неизменном Uвх.


Posted
2 часа назад, May сказал:

На рисунке ниже, на схеме 6Н6П с заземленным катодом и нулевым смещением,

Мау, можете ли показать графики напряжений при подаче меандра частотой 1 кГц и размахом 150 и 300 мВ?

Posted

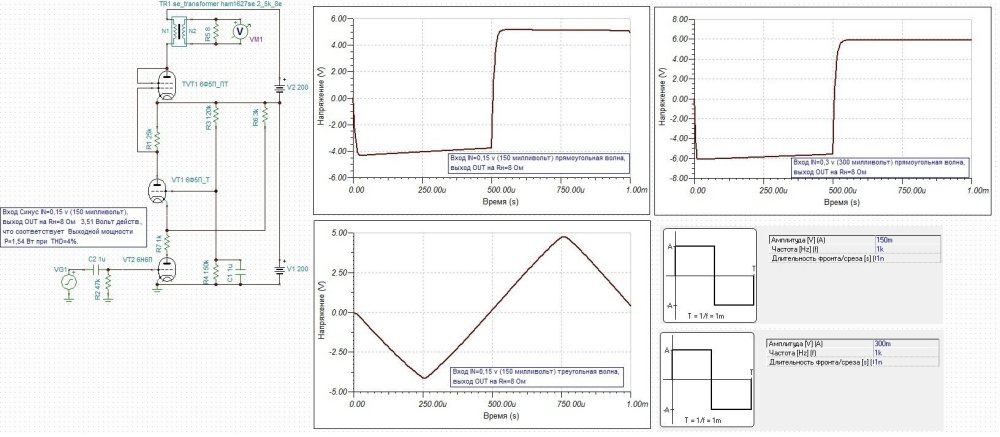

 Кто хочет детальнее ознакомиться с дополнительными параметрами этого УНЧ, могут глянуть на рисунке ниже выходные прямоугольные и треугольные волны этой схемы. Остальные параметры - моделируйте, если нужно.



Square wave tube.jpg

  • Like (+1) 1
Posted

Убрал разделительный входной конденсатор между генератором VG1 и сеткой 6Н6П.

При входном синусе 150 милливольт f=1 кГц, гармонических искажения уменьшились до THD  = 3% на Rн = 8 Ом при номинальной выходной мощности УНЧ.

При входном меандре f=1кГц (150 и 300 милливольт), меандр на анодах 6Н6П на графиках ниже.




  • Like (+1) 1
  • Thanks (+1) 1
Posted
1 час назад, Stan Marsh сказал:

May, было бы интересно прочитать про ваш каскод на 6Н13С

Stan Marsh, отвечу вам, что c лампой 6Н13С в каскоде все гораздо неоднозначно, внутренние триоды имеют разброс при достаточно приличном токе. Каскод позволяет нивелировать нелинейности при первоначальной отстройке и получить неплохие результаты.

Так как лампы при длительной эксплуатации со временем теряют эмиссию, то при гальванических связях нарушаются компенсации и расходятся параметры. Такой вариант реализации каскода как на той схеме, требует усложнения и дополнительной схемотехники, которой нет на предыдущей схеме, для стабильной работы реального УНЧ на долгое время.



Posted
40 минут назад, May сказал:

Каскод позволяет нивелировать нелинейности при первоначальной отстройке и получить неплохие результаты.

Да, но 9Вт выходной мощности - это фантастика!

  • 1 month later...
Posted
В 01.06.2022 в 13:09, Сергей Ал. сказал:

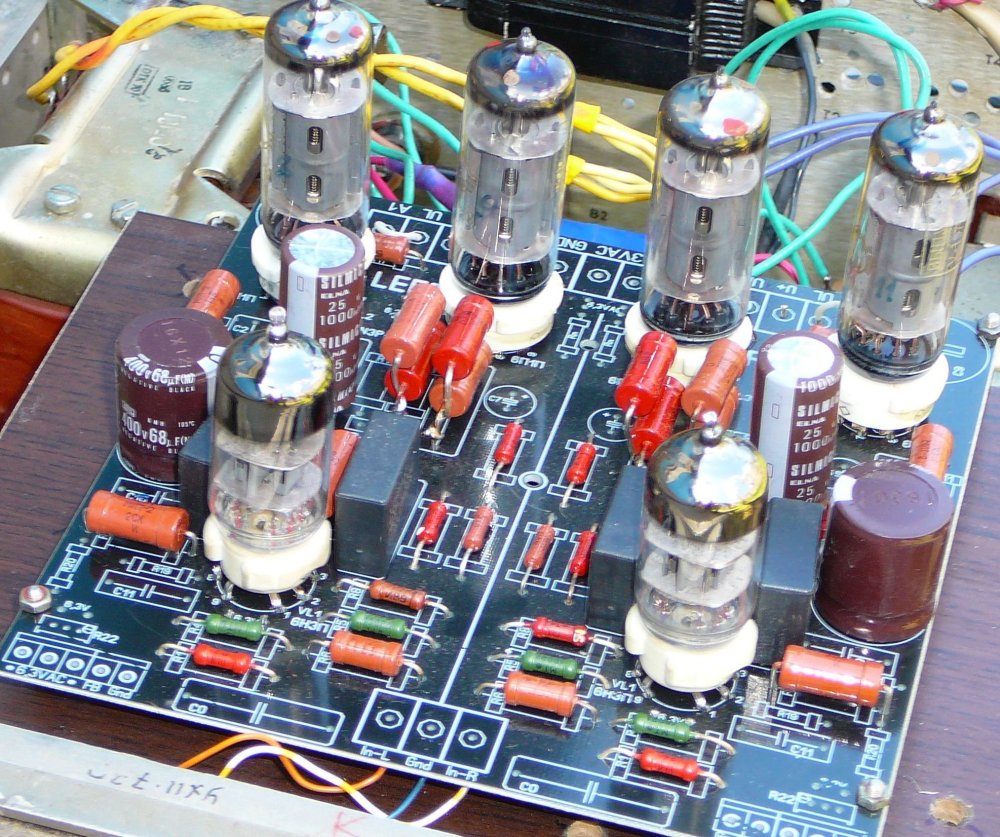

Запустил в макетном варианте. Прикидываю, как обезопасить конденсаторы от перегрева. Один из вариантов - одеть "стаканчики" из какого-нибудь теплостойкого материала. Либо поставить конденсаторы с нижней стороны платы. Ну или посмотреть, может и так выдержат :nz:

6н3п-6п1п PP.jpg

В ожидании более подходящего корпуса:

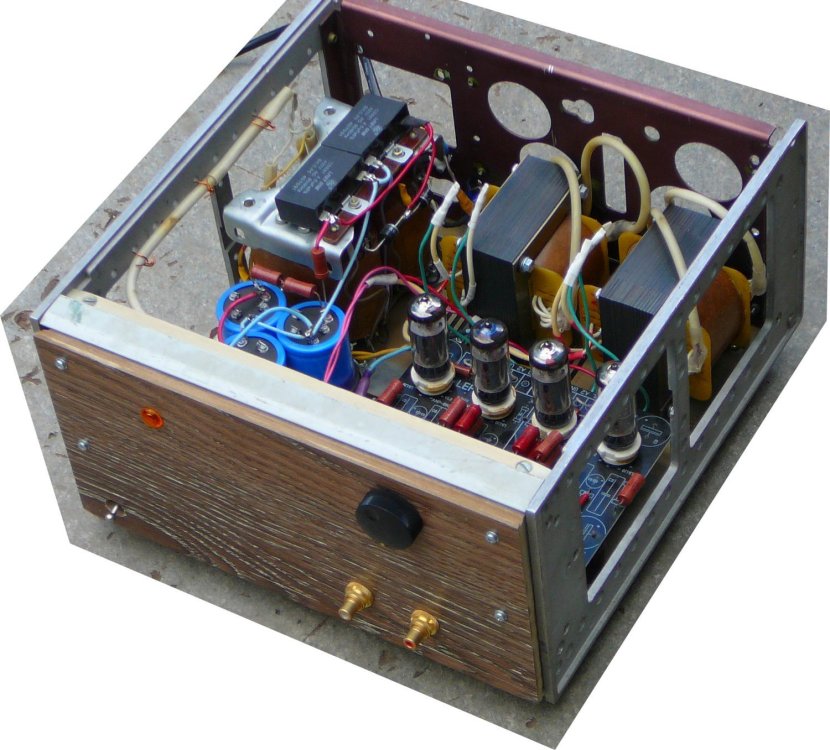

6н3п-6п1п PP.jpg

  • Like (+1) 2
  • 4 weeks later...
Posted
В 08.07.2023 в 11:15, U.L.F. сказал:

Вообще надо попробовать, у меня просто была кучка хороших мэлзовских 6Н8С, но не было хороших 6Н9С под рукой. Но с 6Н8С задора нет.

Дмитрий, здравствуйте! Закончилась ли чем-нибудь "задорная процедура" по приданию задора в задорной схеме? :smile-11:
А Вы как думали, конечно интересно!
С уважением, Nittis

Posted

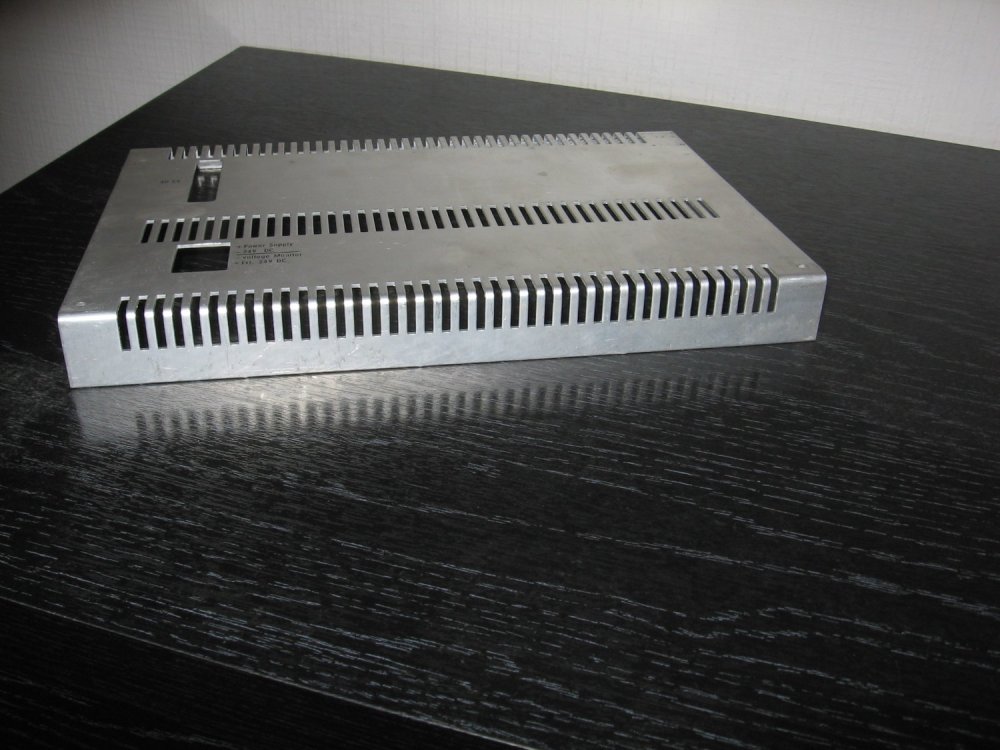

С утилизации эл.оборудования приглянулись вот такие панельки.Размер А4. Рассчитал под них корпус и  при распиловке мебели мне за одно напилили такие заготовки.

IMG_3215.thumb.JPG.756e2e529bc52724816d51c0ddbb5a37.JPG  IMG_3217.thumb.JPG.de6dfbc13b2f891cc6abab292b69d120.JPG

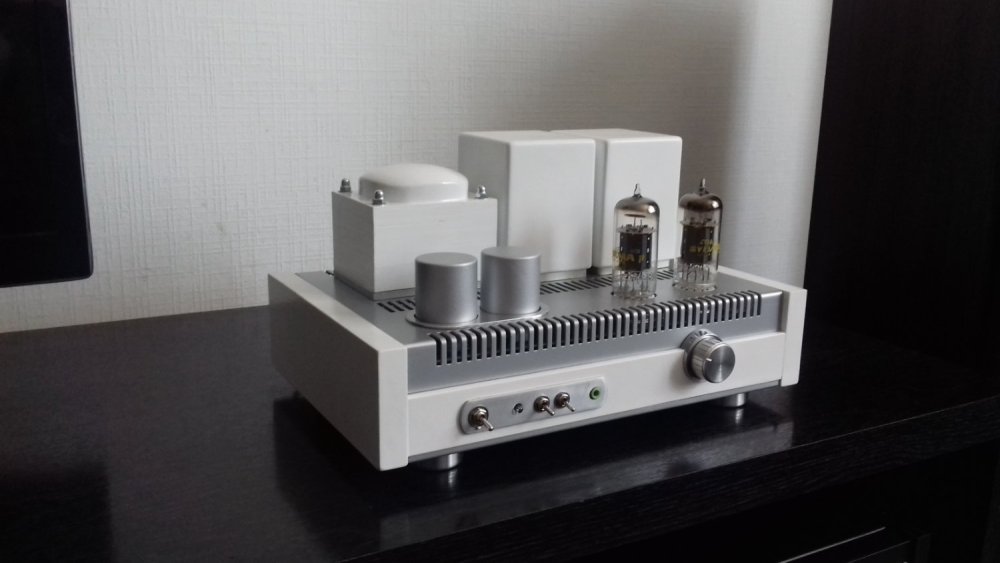

Первый получился таким:


Второй таким:


Сейчас на стапелях такой:


  • Like (+1) 9
Posted

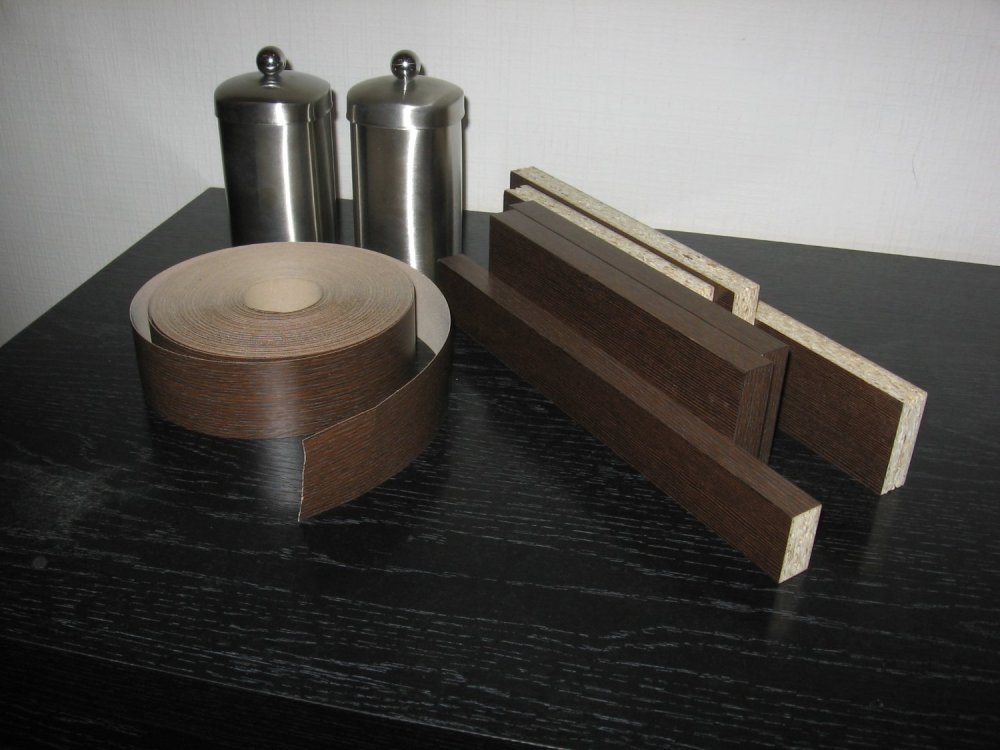

Вот еще развитие одного обрезка. Распиливали мне столешницу толщиной 26мм на кухню. Из остатков напилили 4 размера 230Х190 и один побольше. Ну и когда заскучаю беру заготовку и...:

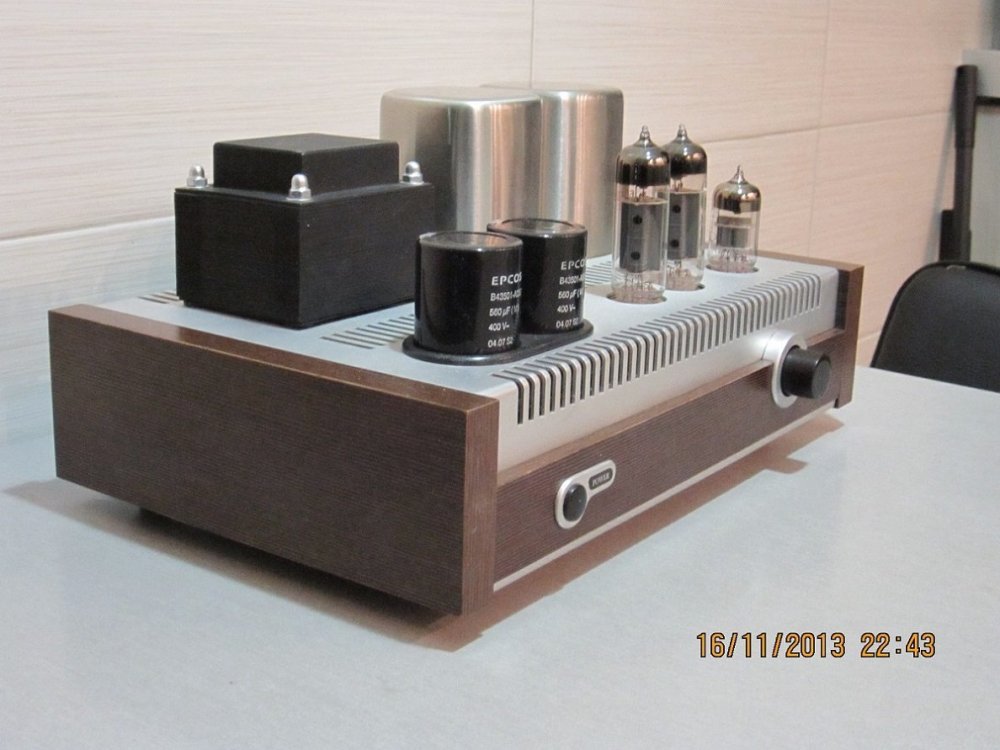

первый

.thumb.JPG.aa7fca761732db1644ffd3ed22ee48e9.JPG IMG_0016.thumb.JPG.126e67971f32ac18b81d673583501efc.JPG2013-01-2313-43-35_0215.thumb.jpg.136e2077d7c9a11f78988bf37b02ef65.jpg

Второй:

20200108_184643.thumb.jpg.a4fc83b91056d1a9739b1b98b5b5b42f.jpg  20200108_193159.thumb.jpg.1f63748097586bb5068d1f6a516f4475.jpg

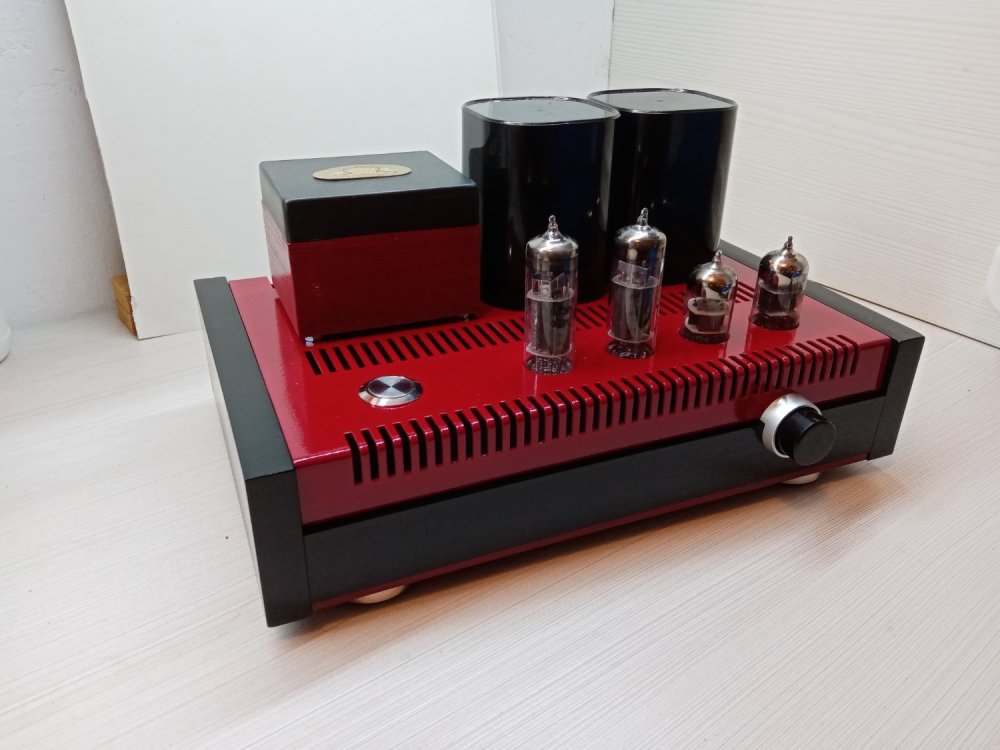

третий, в прошлом году:

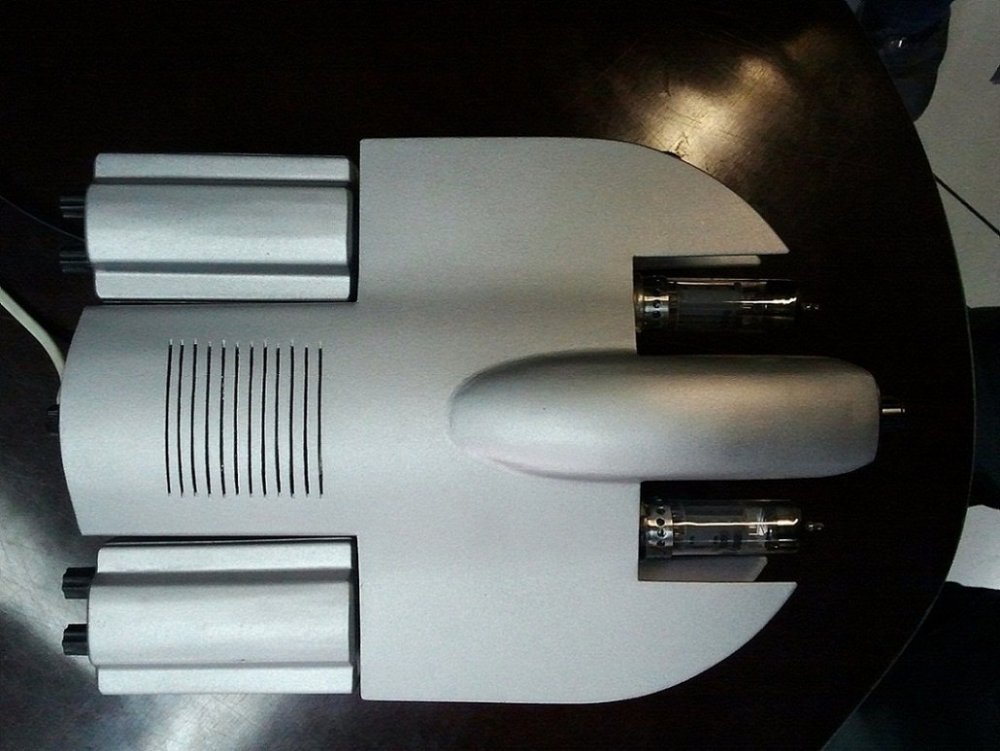

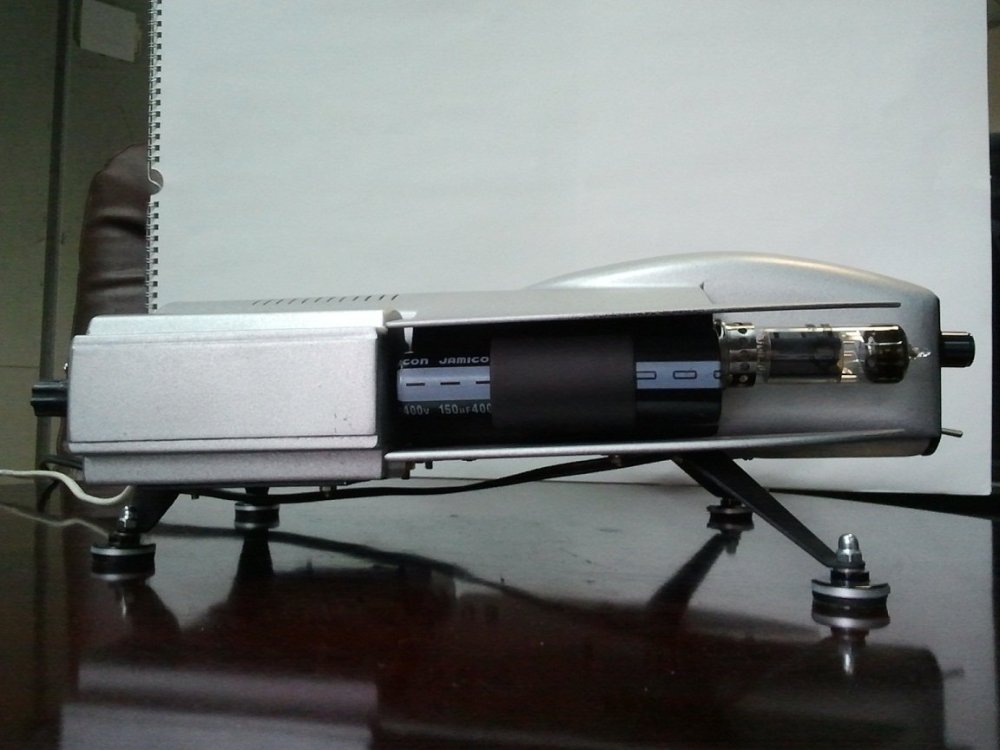

ну и из 4 обрезка сделал это.Ужу размером побольше:


Вот так и развлекаюсь. Люблю компактные конструкции.





  • Like (+1) 9
Posted
24 минуты назад, KUE сказал:

Вот еще развитие одного обрезка. Распиливали мне столешницу толщиной 26мм на кухню. Из остатков напилили 4 размера 230Х190 и один побольше. Ну и когда заскучаю беру заготовку и...:

первый

.thumb.JPG.aa7fca761732db1644ffd3ed22ee48e9.JPG IMG_0016.thumb.JPG.126e67971f32ac18b81d673583501efc.JPG2013-01-2313-43-35_0215.thumb.jpg.136e2077d7c9a11f78988bf37b02ef65.jpg

Второй:

20200108_184643.thumb.jpg.a4fc83b91056d1a9739b1b98b5b5b42f.jpg  20200108_193159.thumb.jpg.1f63748097586bb5068d1f6a516f4475.jpg

третий, в прошлом году:


ну и из 4 обрезка сделал это.Ужу размером побольше:


Вот так и развлекаюсь. Люблю компактные конструкции.





Такие техно красотульки  нужно на продажу выставлять. имхо.



  • Like (+1) 1
Posted

Все продано за небольшие деньги, готовые или в виде конструктора для сборки. Готовлю очередной KIT. Но цель не заработать, а просто так развлекаюсь. Девать их надо куда то.:smile-03:

  • Like (+1) 6
Posted
1 час назад, KUE сказал:

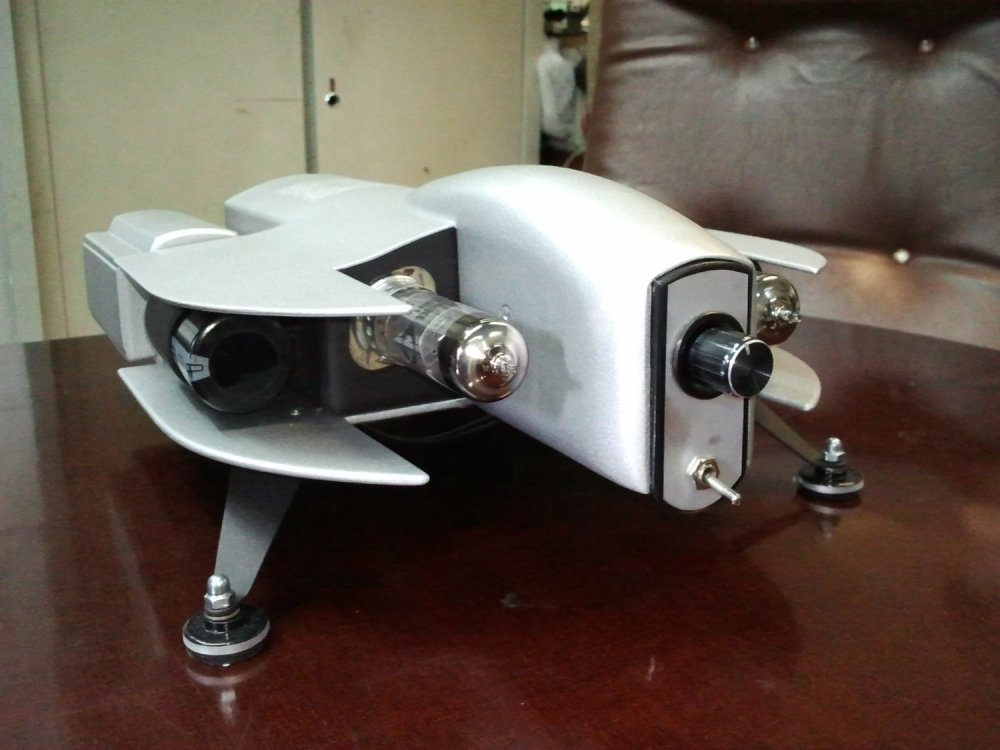

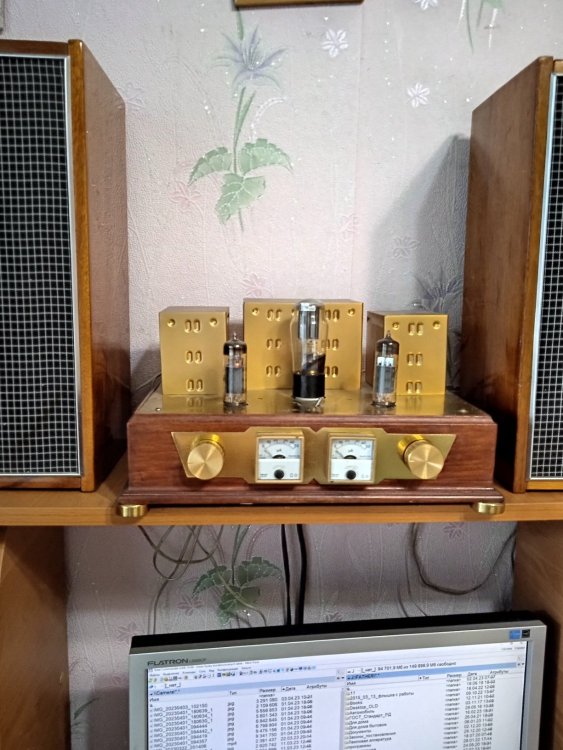

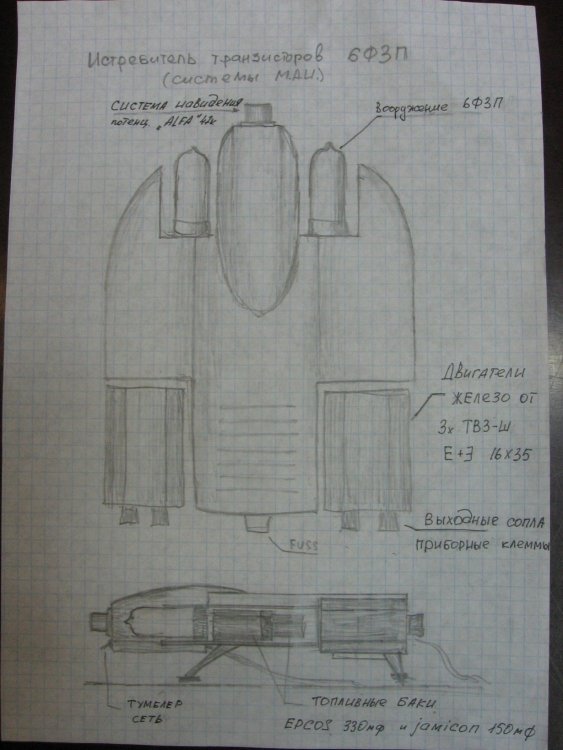

Вот еще было, что-то нашло на меня сверху

Руки у вас золотые и из нужного места растут!

А каким образом обшивка и колпаки всякие реализовывались?
