Posted



6 минут назад, Stan Marsh сказал:

Лучше не ходите в эту сторону.

Ну и ладно.

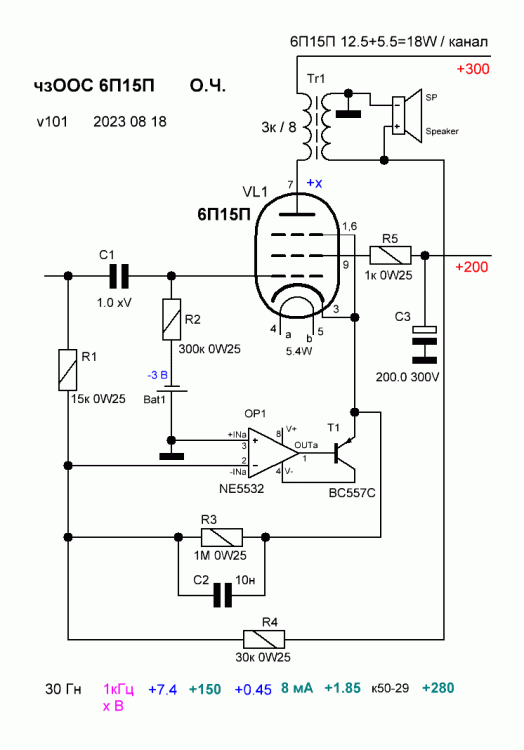

Есть еще "крайний" олеговский покемон. Выкладываем?


  • Like (+1) 1
Posted
56 минут назад, Timbuktu сказал:

что за лампы 21LR8? Это 6Ф5П с накалом 21 вольт?

Хорошая лампа, сейчас ее слушаю, звуком доволен, SE fix, трансы убей не помню на сколько поставил, но большие 16мм*.

Posted
1 час назад, Stan Marsh сказал:

Гораздо мощнее. 14+2,75 Вт против 9+2.

У 6Ф5П триодик по паспорту всего полватта, это перестраховка или так оно и есть Два он вытянет?

Posted
28 минут назад, Rezvoy сказал:

Это для телевизоров

Слыхал, что в Америке было 999 моделей лампомеров, и стояли в кабаках.

Posted
9 минут назад, Timbuktu сказал:

У 6Ф5П триодик по паспорту всего полватта

Вот про это выше и писал, подумал, что чего сам не понял, раз знающие дядьки говорят, куда я полезу, как тот медведь из анекдота :)

Posted

Да, было, с двумя типами смещения.

Но что интереснее - сейчас играет ширик, 75..24000 Гц 95 дБ.

К нему нужнО что-то иное...

Posted
44 минуты назад, Timbuktu сказал:

У 6Ф5П триодик по паспорту всего полватта, это перестраховка или так оно и есть Два он вытянет?



35 минут назад, Dolboyacher сказал:

Вот про это выше и писал

Друзья, я же ясно написал: Речь про максимальную рассеиваемую мощность на аноде и второй сетке пентода. Сумма этих мощностей ограничивает рассеиваемую мощность при триодном включении. Даже из ДШ вырезал иллюстрируя, при чём тут триодная "половина"?

6Ф5П:


21LR8:


  • Like (+1) 2
Posted
1 час назад, KAI сказал:

Поставить на лампы радиаторы и мощность можно отбирать больше.

Любой ставьте теплоотвод на лампу, думаю не поможет, скорей всего лопнет баллон самой лампы на которой будет теплоотвод, результат отвода тепла будет различатся незначительно - что с теплоотводом на баллоне, что без него.  При разработке ламп и любых других компонентов всё рассчитано заранее в каких допустимых пределах она должна работать.

Posted
1 минуту назад, matss сказал:

Любой ставьте теплоотвод на лампу, думаю не поможет, скорей всего лопнет баллон самой лампы на которой будет теплоотвод, результат отвода тепла будет различатся незначительно - что с теплоотводом на баллоне, что без него.  При разработке ламп и любых других компонентов всё рассчитано заранее в каких допустимых пределах она должна работать.

Практика показала что помогает, и радио любители этим пользовались.

Posted

Тогда приведите ссылки чтоб все убедились, сам мало верю что для ламп это помогает.

Posted

Радиатор поможет отвести тепло от стекла лампы. Электродную систему он не охладит, вакуум не теплопроводен.

Posted
18 минут назад, matss сказал:

Тогда приведите ссылки чтоб все убедились, сам мало верю что для ламп это помогает.

Это надо копать старые подшивкой журнала РАДИО. Там были статьи о применении радиаторов на лампах.

Posted

Была мысль прикручивать панельки к радиаторам.



1 минуту назад, KAI сказал:

Там были статьи о применении радиаторов на лампах

Андронников любил, и приводил фирменные, 10..20 доллариев.

Тонкий медный лист, ребра П-, надевался чехлом, диаметры разные.

Posted
9 минут назад, Stan Marsh сказал:

Электродную систему он не охладит, вакуум не теплопроводен.

А ради чего тогда на анодах ламп устанавливают дополнительное оребрение? При чем увеличивают допустимую рассеиваемую мощность после этого.

Posted
24 minutes ago, matss said:

Тогда приведите ссылки чтоб все убедились, сам мало верю что для ламп это помогает.

Есть чем измерять-то? Даже тепловизор покажет температуру стекла, а не электродной системы.

Posted
Только что, KAI сказал:

РАДИО

В Радио много было чуши, надо просто понимать принцип работы ЭВП. Вспомнить, как отводится тепло от электродов и, для примера, посмотреть устройство лампы с принудительным охлаждением.

  • Like (+1) 1
Posted
1 minute ago, Кружка said:

А ради чего тогда на анодах ламп устанавливают дополнительное оребрение? При чем увеличивают допустимую рассеиваемую мощность после этого.

Уже было. Все излучает тепло, в том числе стекло. При этом, чем стекло холоднее, тем меньше теплопоток внутрь. Ламповое стекло  ИФК не пропускает!

Posted
Цитата

По способу отвода тепла аноды подразделяют на две группы: с естественным и искусственным (принудительным) охлаждением. При естественном охлаждении рассеяние тепловой мощности в вакууме возможно только за счет передачи тепла лучеиспусканием с внешней поверхности анода. Максимально рассеиваемая тепловая мощность определяется равенством:

Ра,max≈ Рл=Sаhtmlconvd-y1cvQG_html_12bdc5b1b1390001.g htmlconvd-y1cvQG_html_321434821de53188.g , (52.2)

где: - коэффициент Стефана-Больцмана; Sa-площадь активной поверхности анода; -степень черноты излучающей поверхности.

Из равенства (52.2) следует, что Ра,max при заданной величине Та,max. ограничивается габаритами анода и степенью черноты его поверхности. В связи с этим при изготовлении анодов используют тугоплавкие металлы (W, Ta, Ni и др.) очищенные от примесей для уменьшения газовыделения. Излучающую поверхность чернят (черненый никель =0,6) и увеличивают внешнюю поверхность за счет создания ребровых пластин (радиаторов). При мощности Ра≥1кВт или при малых геометрических размерах электродов применяют принудительное охлаждение. В этом случае анод соединяют медным стержнем, выходящим из вакуумного пространства, с наружным радиатором, который обдувается воздухом. В электронно-вакуумных приборах большой мощности применяют водяное охлаждение.



  • Like (+1) 2
Posted
13 минут назад, KAI сказал:

надо копать старые подшивкой журнала РАДИО. Там были статьи о применении радиаторов на лампах.

Перечитал в 90 годы журналы Радио от конца 1948 г. до наших дней в научно технической библиотеке ( ради того чтоб понять как правильно намотать выходной трансформатор и настроить схему из Радио 2, 1990г. Там чтото было мало видно радиоламп с радиаторами, для специальных разработок были с теплоотводами, они  для звука мало применяемые, в основном для радиосвязи и т.д.

Posted
14 минут назад, Stan Marsh сказал:



Все правильно.

В формуле учитывается не только площадь поверхности анода, что определяет его способность сбрасывать тепло за счёт излучения, но и Та. maximum .

Повысить мощность, повысится Та., главное чтобы не расплавился.

Со стеклом хуже. Оно тоже начнет греться, начнется повышенное газовыделение, можно достичь температуры размягчения стекла.

Вот почему потребуется радиатор для баллона.

В крайнем случае можно опустить лампу в банку с водой.
