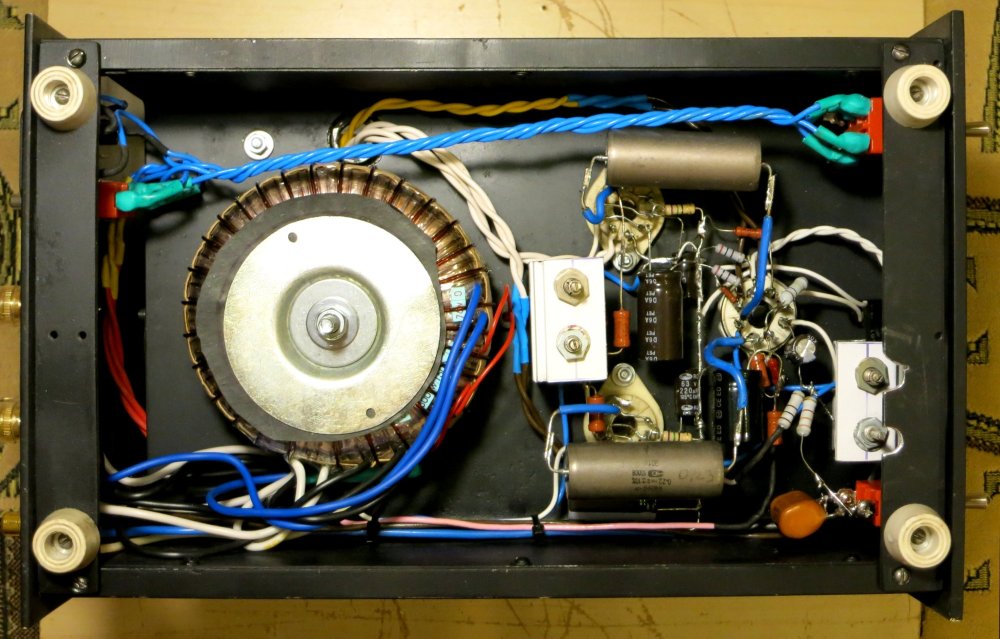

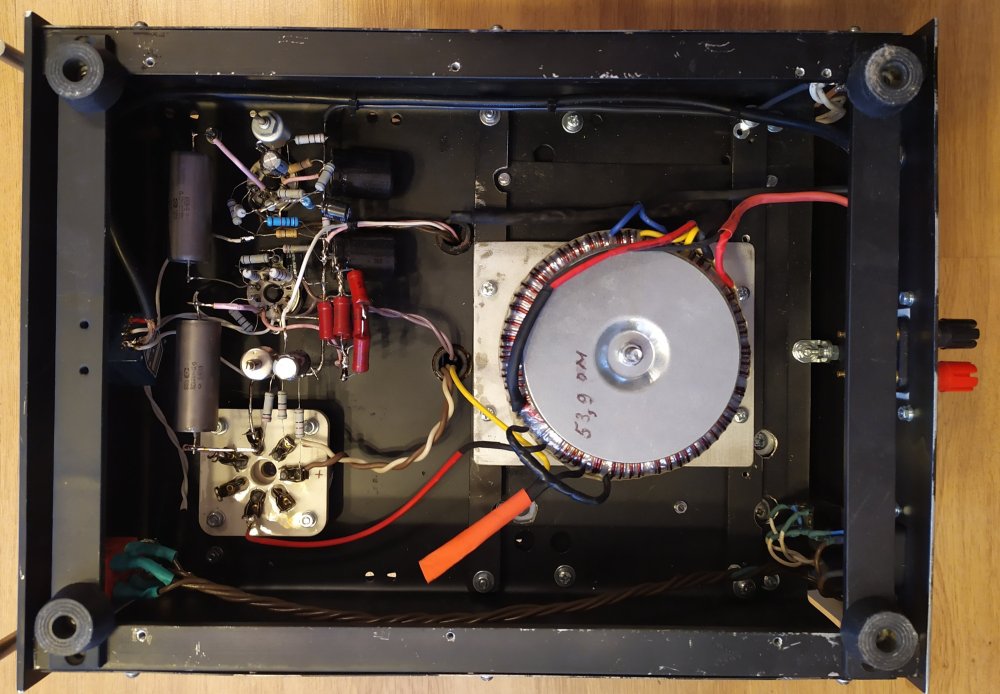

Фломастер Posted August 20, 2023 Share Posted August 20, 2023 3 часа назад, Климентий сказал: О Боже... Коричневые цоколи.... С чёрным дизайном... Срочно нужно убирать... :-) 🙉🙈🙈🙈🙈🙊🙊🙊 А Вы оказывается, мстительны и крайне болезненно воспринимаете советы и критику. Схемотехнику и ее исполнение я затрагивать не буду, здесь Вы выглядите достойно! А конструкция и внешность корпусов вызывает много замечаний, но непосредственно к Вам, они не относятся. Климентий" Немного фото моей системы... Я конечно сильно выделяюсь из общего подхода к конструированию... У меня на всё свой взгляд... Как внешне так и внутренне... " - мое мнение относится к другим участникам форума... Первое что бросается в глаза, это огромное количество торчащих винтов, зачем столько?, не продуманность конструкции или упрощение производителя корпусов? - достаточно всего четырех по бокам, применив более толстое, коробчатое основание вместо еще двух дополнительных соединителей, спереди их применение тоже не обосновано. В тоже время колпаки изготовлены без применения винтов, другой производитель? Второе чрезмерное обилие полированной нержавейки просто слепит глаза, такое ощущение что находишься на кухне столовой, где готовят пищу. К слову сказать чрезмерная деревянность, тоже создает ощущение деревенской избы. Третий вопрос, к чему так много вентиляционных отверстий, местами они вовсе не нужны, либо просто избыточны, например на лицевой стороне усилителя, создается впечатление, что там расположен контрольный громкоговоритель, кажется (обманчиво), что устройство в работе сильно нагревается, например эл. печь, тостер... Я тоже веду работу по созданию универсального корпуса, " не спеша накидать " у меня не выходит, случаются и перерывы в работе... по сравнению с прежним вариантом; немного увеличена высота подвала, иначе размещены ребра жесткости внутри стало свободней, доработаны боковые панели дополнительные выступающие накладки улучшают хват при переноске и зрительно уменьшают громоздкость усилителя - аналогично верхние вентиляционные врезки в первую очередь визуально облегчают конструкцию, добавлен тепловой экран смонтированный на фальшпанели он также уменьшает излишнею "деревянность"... все еще многое будет уточнятся, цветовое решение еще не определено... 2 1 Quote Link to comment Share on other sites More sharing options...
Vitavoice Posted August 20, 2023 Share Posted August 20, 2023 Трембита 002 NEY ! 1 Quote Link to comment Share on other sites More sharing options...
CHEL_EV Posted August 20, 2023 Share Posted August 20, 2023 7 часов назад, Фломастер сказал: А Вы оказывается, мстительны и крайне болезненно воспринимаете советы и критику. Схемотехнику и ее исполнение я затрагивать не буду, здесь Вы выглядите достойно! А конструкция и внешность корпусов вызывает много замечаний, но непосредственно к Вам, они не относятся. Климентий" Немного фото моей системы... Я конечно сильно выделяюсь из общего подхода к конструированию... У меня на всё свой взгляд... Как внешне так и внутренне... " - мое мнение относится к другим участникам форума... Первое что бросается в глаза, это огромное количество торчащих винтов, зачем столько?, не продуманность конструкции или упрощение производителя корпусов? - достаточно всего четырех по бокам, применив более толстое, коробчатое основание вместо еще двух дополнительных соединителей, спереди их применение тоже не обосновано. В тоже время колпаки изготовлены без применения винтов, другой производитель? Второе чрезмерное обилие полированной нержавейки просто слепит глаза, такое ощущение что находишься на кухне столовой, где готовят пищу. К слову сказать чрезмерная деревянность, тоже создает ощущение деревенской избы. Третий вопрос, к чему так много вентиляционных отверстий, местами они вовсе не нужны, либо просто избыточны, например на лицевой стороне усилителя, создается впечатление, что там расположен контрольный громкоговоритель, кажется (обманчиво), что устройство в работе сильно нагревается, например эл. печь, тостер... Я тоже веду работу по созданию универсального корпуса, " не спеша накидать " у меня не выходит, случаются и перерывы в работе... по сравнению с прежним вариантом; немного увеличена высота подвала, иначе размещены ребра жесткости внутри стало свободней, доработаны боковые панели дополнительные выступающие накладки улучшают хват при переноске и зрительно уменьшают громоздкость усилителя - аналогично верхние вентиляционные врезки в первую очередь визуально облегчают конструкцию, добавлен тепловой экран смонтированный на фальшпанели он также уменьшает излишнею "деревянность"... все еще многое будет уточнятся, цветовое решение еще не определено... Интересный у Вас дизайн. Мне нравится. А по поводу Климентия, человек просто нашёл свой стиль. Дай Бог каждому, его найти. Многим не нравится его металлические изделия. Я тоже раньше не понимал. А сейчас, вижу что это его стиль, который его выделяет и отличает от других. Климентия можно только поздравить с тем что он нашёл свой стиль, и он стал узнаваем. Он не особо заморачивается когда кому-то не нравится его дизайн.. 5 Quote Link to comment Share on other sites More sharing options...
Xрюн222 Posted August 20, 2023 Share Posted August 20, 2023 Манаков как то рекомендовал : https://youtu.be/hlXn2tDjHGQ?feature=shared 1 Quote Link to comment Share on other sites More sharing options...

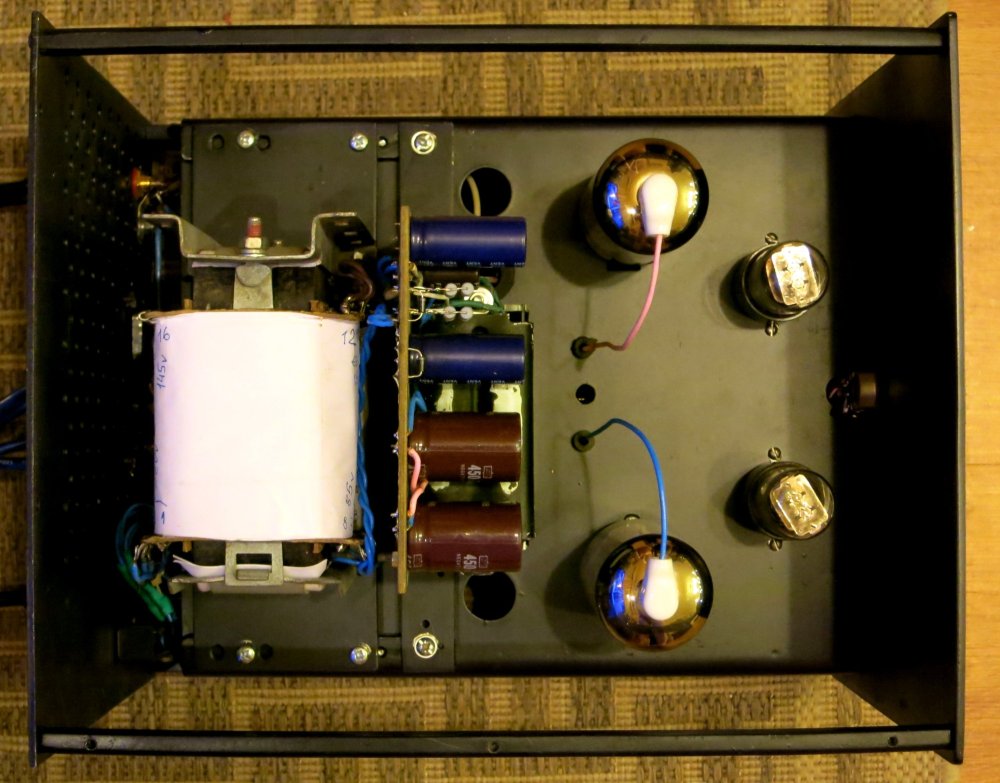

Stan Marsh Posted August 21, 2023 Author Share Posted August 21, 2023 В 19.08.2023 в 18:21, Stan Marsh сказал: Трансформаторы формфактора ТС-180 помещаются на ура. Mille pardons за автоцитату, но, тем не менее вот картинка: 1 Quote Link to comment Share on other sites More sharing options...
RSD Posted August 21, 2023 Share Posted August 21, 2023 То есть в шасси нет дырки под силовой трансформатор, подразумевается, что он будет лежать вот так вот сверху? Quote Link to comment Share on other sites More sharing options...
Stan Marsh Posted August 21, 2023 Author Share Posted August 21, 2023 6 минут назад, RSD сказал: он будет лежать Он будет крепиться к шасси. А ТВЗ будут крепиться к поддону, который ниже уровня шасси. Quote Link to comment Share on other sites More sharing options...
RSD Posted August 21, 2023 Share Posted August 21, 2023 Крепиться, я понял. ) Quote Link to comment Share on other sites More sharing options...
CHEL_EV Posted August 21, 2023 Share Posted August 21, 2023 1 час назад, Stan Marsh сказал: Трансформаторы формфактора ТС-180 помещаются на ура. Помнится, меня отговарили примененять ТС-180 для использования в ТВЗ. Якобы железо у них ну очень не очень. Имена не буду называть, но люди на этом форуме известные, и с опытом изготовления оных. Я даже заказывал для них каркасы из электрокартона, в Омске кажется. Так и не решился мотать.. Quote Link to comment Share on other sites More sharing options...
Stan Marsh Posted August 21, 2023 Author Share Posted August 21, 2023 5 минут назад, CHEL_EV сказал: Помнится, меня отговарили примененять ТС-180 для использования в ТВЗ. Ну, ТС-180 тут упомянут по причине доступности. А так, можно взять любое другое железо. Quote Link to comment Share on other sites More sharing options...

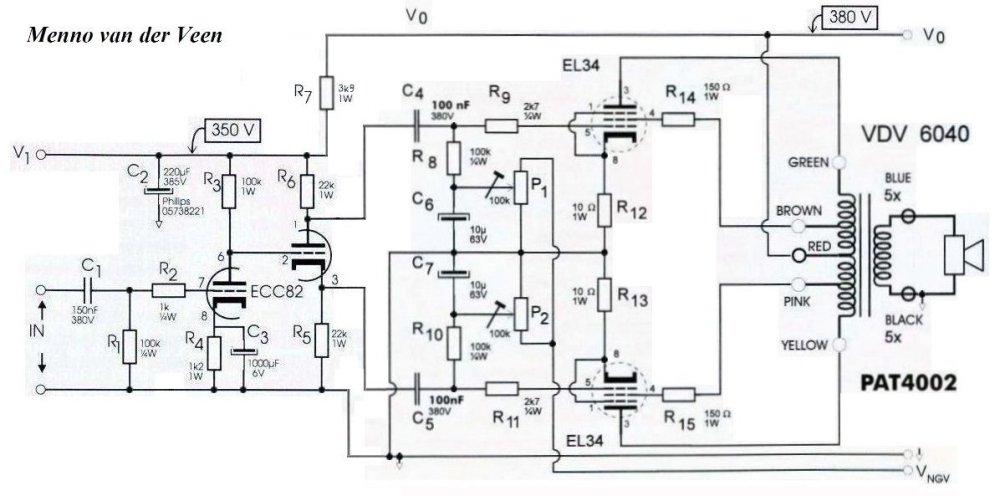

Stan Marsh Posted August 21, 2023 Author Share Posted August 21, 2023 Кстати, товарищ собрал такое, очень хвалит: 2 Quote Link to comment Share on other sites More sharing options...
Xрюн222 Posted August 21, 2023 Share Posted August 21, 2023 22 минуты назад, Stan Marsh сказал: Кстати, товарищ собрал такое, очень хвалит: Пушпул, 6п3с,пентоды, АВ, ООС немелкая, короче -"динака"(С)банальнейшая.... Дожили... 1 Quote Link to comment Share on other sites More sharing options...
Stan Marsh Posted August 21, 2023 Author Share Posted August 21, 2023 Только что, Xрюн222 сказал: Дожили... Доросли. В таком корпусе такое собрать несколько ммм... затруднительно. Разве только без кенотрона, 6J5 заменить на 6Н8С по "половинке" на канал, и поставить ея в центре композиции. Но это так, апропо для продолжения разговора. Хотя, кмк, результат будет вполне. Quote Link to comment Share on other sites More sharing options...
Xрюн222 Posted August 21, 2023 Share Posted August 21, 2023 Там, кстати, ещё и подъем басов по ОС , жуть... 1 Quote Link to comment Share on other sites More sharing options...
Stan Marsh Posted August 21, 2023 Author Share Posted August 21, 2023 Для владельцев полочных колоночек и/или любителей слушать тихо? 1 Quote Link to comment Share on other sites More sharing options...

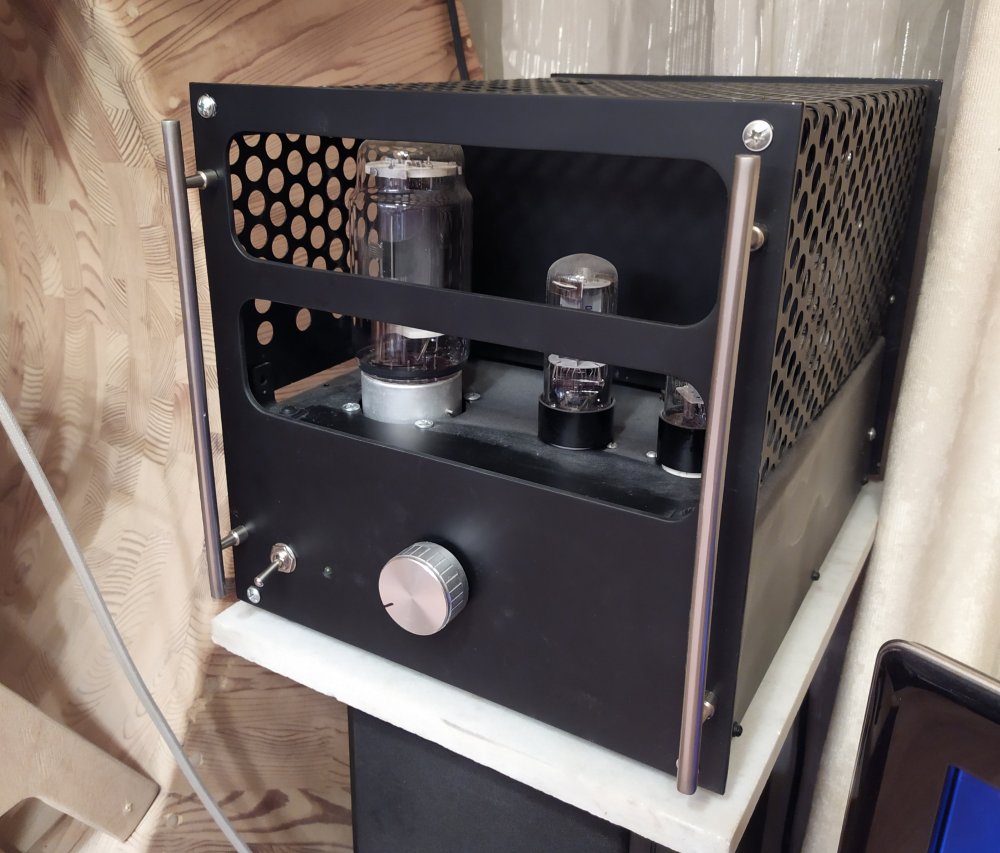

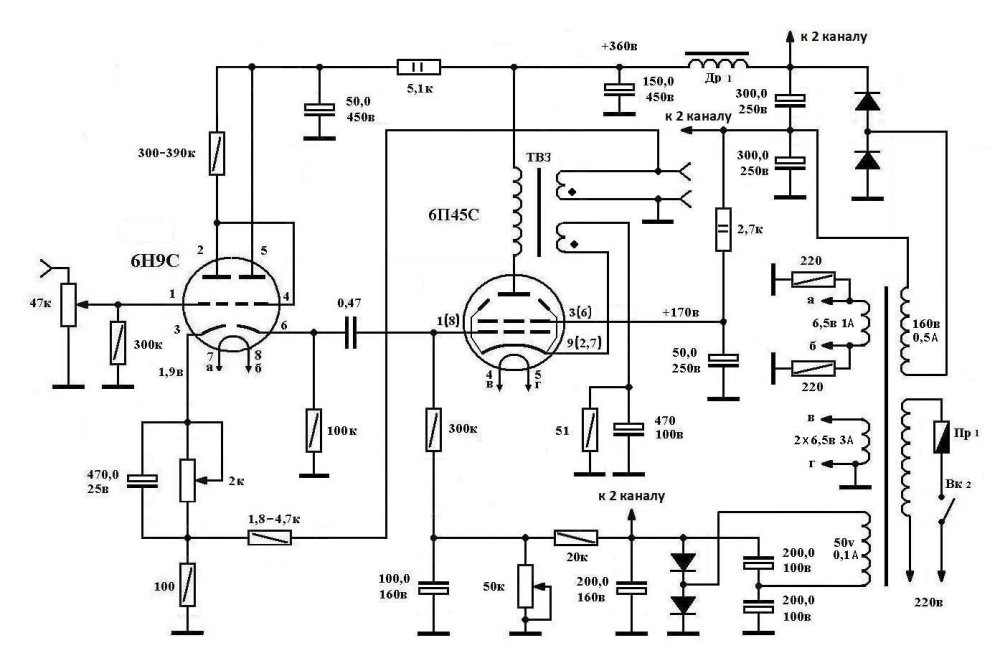

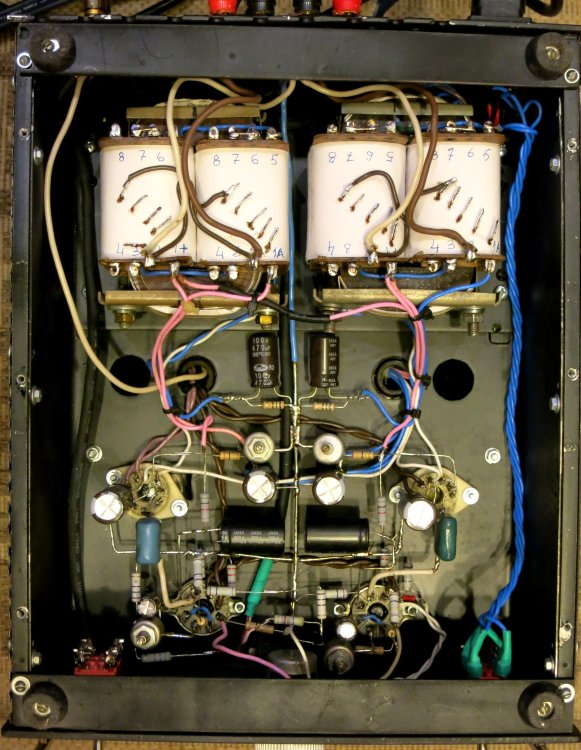

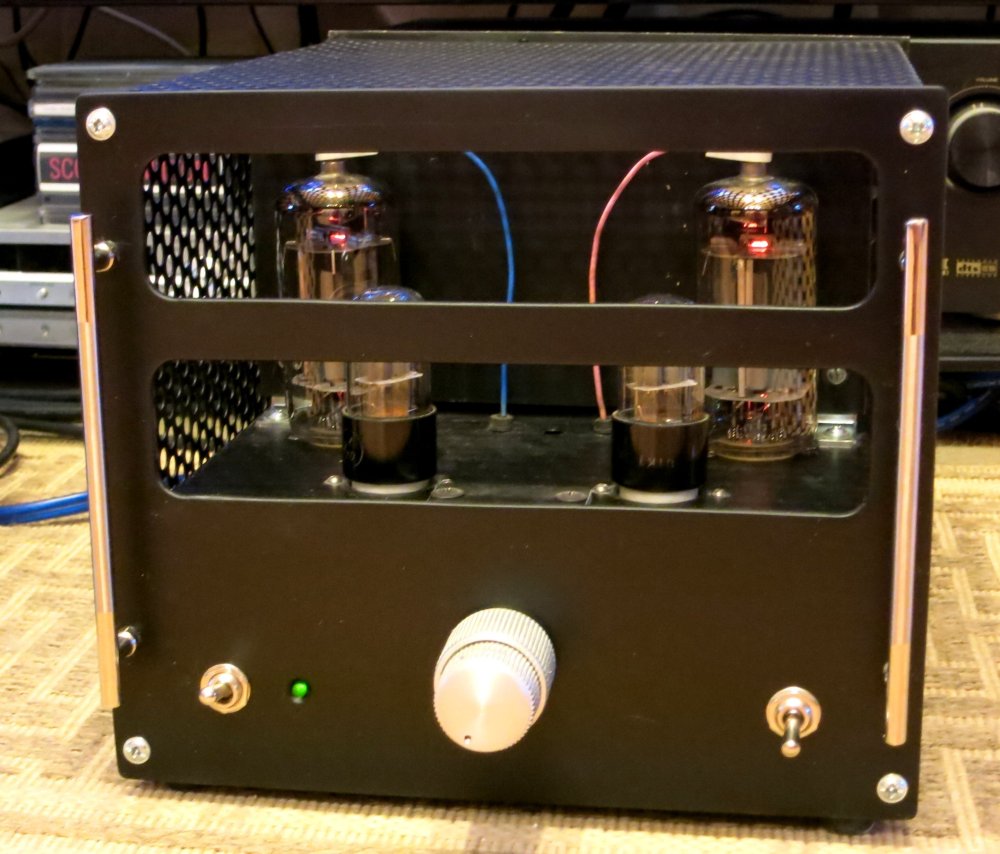

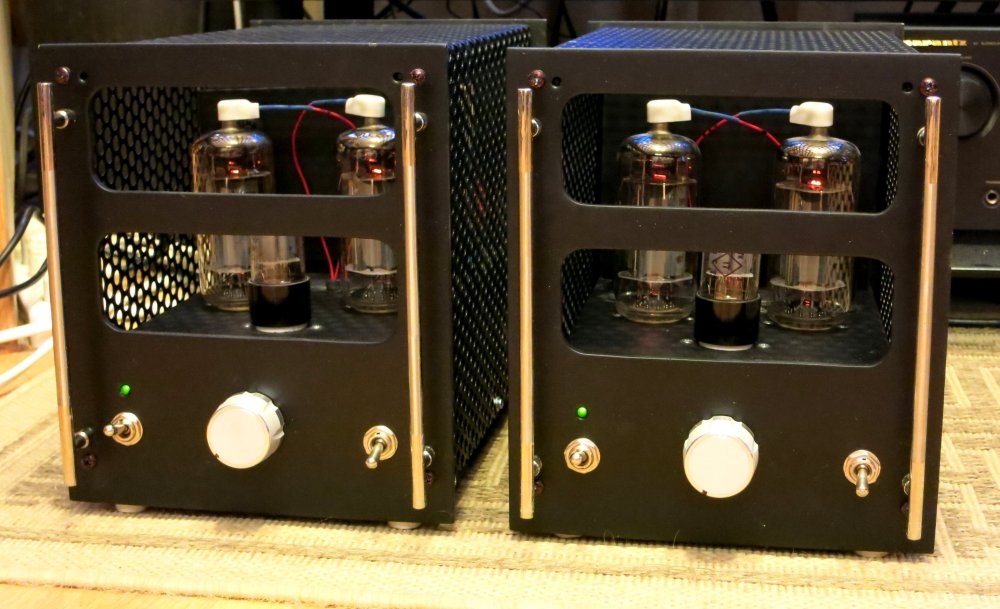

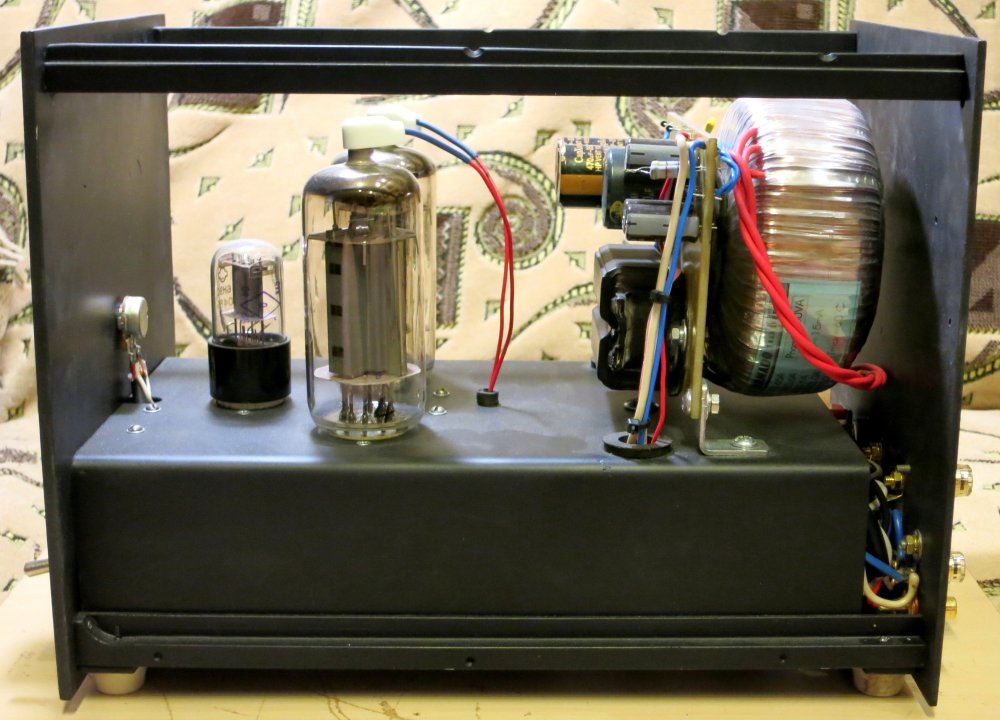

Aleksey_kul Posted August 21, 2023 Share Posted August 21, 2023 Возможно не к месту, глядя на все это сверкающее великолепие, хочу просто показать дизайн к которому пришел вынужденно. Сейчас в наших краях заказать что-то экзотическое проблематично, поэтому, исходил из возможностей приобретения материалов и и их обработки в условиях гаража. Можете смеяться, но железо шасси с крыши соседского сарая, перфорированное железо на внешний кожух купил у дедов на рынке, объяснили, что это сита для крупорушек (что бы это ни значило), на морду и заднюю панель удалось у тех же дедов найти дюраль 4 мм и т.д. Все железо гнул в гараже на самодельном листогибе. По монтажу мысли такие - вся сигналка в подвале, лампы и питание наверху, наводок на ТВЗ от ТС нет. В SE на 6П45С, на нижней панели закреплена стальная пластина 3 мм которая при монтаже входит между ТВЗ и исключает наводки между каналами. Между лампами и БП стоят конвекторы из двух пластин (расстояние между пластинами 10 мм, хорошо отражает тепло от ламп наверх). 8 Quote Link to comment Share on other sites More sharing options...
юрий робертович Posted August 22, 2023 Share Posted August 22, 2023 РР на 6п36с, 6п42с на железе ТС-180 отлично, у Шалина например посмотрите. Пушпул, 6п3с,пентоды, АВ, ООС немелкая, куда пришли, ЖУТЬ!!! 1 Quote Link to comment Share on other sites More sharing options...
BAA Posted August 22, 2023 Share Posted August 22, 2023 9 hours ago, Aleksey_kul said: Возможно не к месту, глядя на все это сверкающее великолепие, хочу просто показать дизайн к которому пришел вынужденно. SKIPPED А вот это решение блока питания прямо как надо, компактно и функционально. Моё почтение. 1 Quote Link to comment Share on other sites More sharing options...
Комелев Константин Posted August 22, 2023 Share Posted August 22, 2023 11 часов назад, Xрюн222 сказал: Там, кстати, ещё и подъем басов по ОС , жуть... регулируемый Quote Link to comment Share on other sites More sharing options...
CHEL_EV Posted August 22, 2023 Share Posted August 22, 2023 9 часов назад, Aleksey_kul сказал: Возможно не к месту, глядя на все это сверкающее великолепие, хочу просто показать дизайн к которому пришел вынужденно. Сейчас в наших краях заказать что-то экзотическое проблематично, поэтому, исходил из возможностей приобретения материалов и и их обработки в условиях гаража. Можете смеяться, но железо шасси с крыши соседского сарая, перфорированное железо на внешний кожух купил у дедов на рынке, объяснили, что это сита для крупорушек (что бы это ни значило), на морду и заднюю панель удалось у тех же дедов найти дюраль 4 мм и т.д. Все железо гнул в гараже на самодельном листогибе. По монтажу мысли такие - вся сигналка в подвале, лампы и питание наверху, наводок на ТВЗ от ТС нет. В SE на 6П45С, на нижней панели закреплена стальная пластина 3 мм которая при монтаже входит между ТВЗ и исключает наводки между каналами. Между лампами и БП стоят конвекторы из двух пластин (расстояние между пластинами 10 мм, хорошо отражает тепло от ламп наверх). Алексей, а чем обусловлено приминение 6П45С, а не 6П42С к примеру? Дизайн Ваш мне очень понравился, кое что "подсмотрел" для себя Quote Link to comment Share on other sites More sharing options...
Комелев Константин Posted August 22, 2023 Share Posted August 22, 2023 11 часов назад, Stan Marsh сказал: Для владельцев полочных колоночек и/или любителей слушать тихо? или если НЧ с Qts=0.1-0.2 Quote Link to comment Share on other sites More sharing options...
Фломастер Posted August 22, 2023 Share Posted August 22, 2023 9 часов назад, Aleksey_kul сказал: Можете смеяться, но железо шасси с крыши соседского сарая, перфорированное железо на внешний кожух купил у дедов на рынке, Нечего смешного не вижу, все очень даже понятно. У меня тоже конструкция и дизайн в первую очередь определяется моими возможностями. Это имеющиеся материалы и технологическая возможность их обработки в домашних условиях - мастерская на лоджии 6 кв.м. Станочки небольшие, есть самодельные либо существенно доработанные. Металлические заготовки это вторчермет 80-х годов (были времена, с грустью вспоминаю) либо с помоек, деревяшки, текстолит покупаю. 1 Quote Link to comment Share on other sites More sharing options...

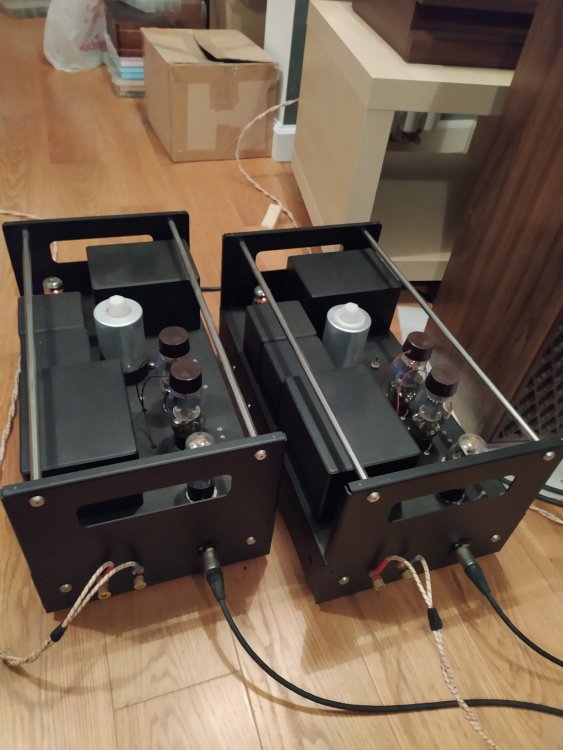

Autocat Posted August 22, 2023 Share Posted August 22, 2023 Шасси от железного мастера 2 Quote Link to comment Share on other sites More sharing options...
Aleksey_kul Posted August 22, 2023 Share Posted August 22, 2023 То CHEL_EV - 6П45С выбрана из соображений мощности и надежности, есть у нее склонность к уходу в саморазогрев, но при правильном выборе режимов это исключается. Вражеская Википедия пишет: "Самая мощная электронная лампа для бытовой аппаратуры в СССР (возможно, и в мире). Заменила лампу 6П42С, имевшую недостаточную надёжность[2]. Превосходила ГУ-50 по выходной мощности при меньшем напряжении на аноде. Среди приемно-усилительных ламп имеет самый большой допустимый ток анода - 0,8А, а эмиссионная способность катода новой лампы позволяет развивать ток до 1,2А. Одна из последних, разработанных в СССР, ламп для бытовой аппаратуры. Срок службы — не менее 5000 часов". Ну и красивая она! Quote Link to comment Share on other sites More sharing options...

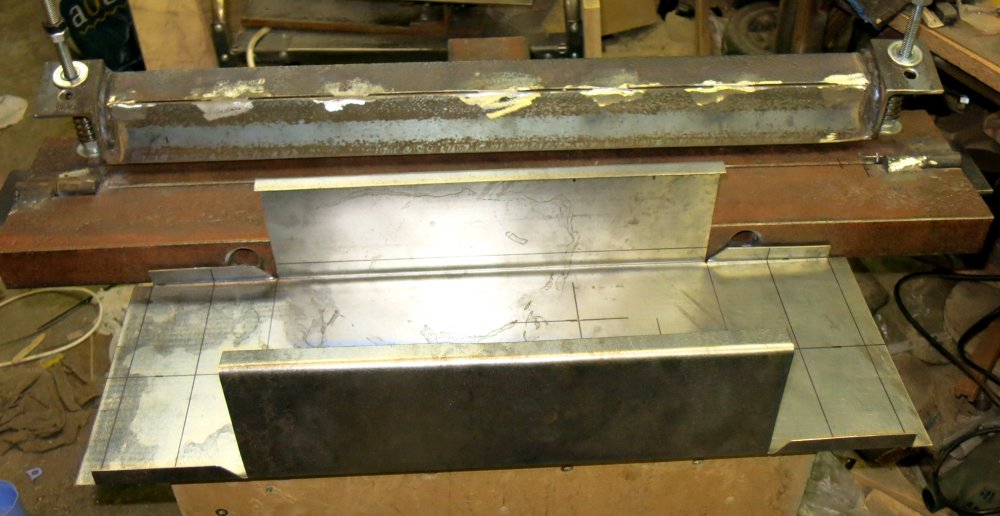

Aleksey_kul Posted August 22, 2023 Share Posted August 22, 2023 Это лстогиб, соорудил в том же гараже, удобно, не надо искать где согнуть железо. Вместо барашков сейчас стоят длинные гайки. Мощи барашков маловато для надежного прижима железа. 1 1 Quote Link to comment Share on other sites More sharing options...
