Для того, чтобы сделать расстояние между вых. лампами 70 мм, наверное необязательно глубину корпуса увеличивать до 350 мм.

Posted

Выходные лампы можно по диагонали поставить под 45 град. И отверстия вокруг панелей миллиметров по 10 диаметром. Частенько такое видел, и охлаждение и красиво.

Posted
38 минут назад, Сергей Ал. сказал:

...возможность комплектования решётчатой крышкой

При наличии такой крышки можно обойтись и без колпаков, что частично снимает ограничения по габаритам трансформаторов.

Posted
6 минут назад, Сергей Ал. сказал:

При наличии такой крышки можно обойтись и без колпаков, что частично снимает ограничения по габаритам трансформаторов.

Тогда крышки на трансы нужны, а то со снятой не очень будет смотреться.

Posted
30 минут назад, Vitavoice сказал:

... отверстия вокруг панелей миллиметров по 10 диаметром. Частенько такое видел, и охлаждение и красиво.

Это увеличит трудоёмкость и, соответственно, стоимость шасси. Здесь напрашивается более простой и универсальный вариант



  • Like (+1) 2
Posted
3 часа назад, RSD сказал:

Везде сделать по 70мм

Принимается. Сделаем.



2 часа назад, Vitavoice сказал:

отверстия вокруг панелей миллиметров по 10 диаметром

Излишне, панельки монтируются на фальшпластине и между ними и верхней панелью образуется щель по окружности. От практики кучи торчащих винтов давно пора отходить.

Кол-во отверстий под лампы увеличивать не будем, прошу понять правильно, большинству хватает и шести. Семь - пусть семь, но не больше. Увеличивать глубину не будем, незачем.

Пока так.

  • Like (+1) 1
Posted

Надо было настроить оконечник на 6с19п в СРПП(схема Саши Бокарёва) без драйвера, на входе порядка 60в на линейность, а генератор только до 10в, это в 2006г. Нашел небольшой ТПП253-220-50,  включил наоборот, 5в+5в+10в+10в на генератор 10в, а 2 и 9 (220в) на усилитель, 30в в 220в, и 75 вольт готово. С помощью ТПП253 простейшим способом решил, любой драйвер раскачает. Использую на 1000гц, но можно в диапазоне 300 гц до 5 кгц, почти лет 20 скоро. И драйвер и УМ независимо можем настроить.

Posted
6 минут назад, юрий робертович сказал:

можно в диапазоне 300 гц до 5 кгц

Планируется усилитель не для проводной телефонии.

  • Круто (+1) 2
Posted

Раз уж дожен быть октал, то 6н7с в предварительном каскаде вполне подходит и для PP несамобаланс ФИ и для PSE аля МАГ3.5, общность катода для 2х триодов не помешает, по Кус тоже вполне.  В PSE прикидочно получается при Uвх=1.35В до 8В амплитуды на 8Ом при Y2=5.5%, Y3 = 0.55% с относительно низким Rвых -  около 1.7Ом без ООС. Искажений ,хотелось бы поменьше, конечно, но, 6п3с не самая линейная, да и это на максимуме, мало кто будет так наваливать волюмЕ. Так, лишь вариант. Можно PSE с SRPP 6н9с попробовать, гальваническую связь каскадов и т.п. В общем, варианты есть.

  • Thanks (+1) 1
Posted

Я правильно понимаю, 2 шт 6п3с в триоде в PSE, по мнению симулятора, должны отдать 8 Вт на нагрузке при указанных искажениях? :shock: И как получено 1,7 ом выходного?

Posted
44 минуты назад, Xрюн222 сказал:

Я правильно понимаю, 2 шт 6п3с в триоде в PSE, по мнению симулятора, должны отдать 8 Вт на нагрузке при указанных искажениях?

Судя по симуляции , да. А что смущает? Это амплитудное значение, соответственно 4Вт RMS. Тут опять вопрос в том, при описании форумчанами, какая мощность обычно имеется ввиду? :smile-44: При спараллеливании выходных ламп, искажений получается обычно меньше, чем с одной аналогичной лампой, по крайней мере , с теми, что проверял.

44 минуты назад, Xрюн222 сказал:

И как получено 1,7 ом выходного?

Виртуально , конечно, определяя по напряжению на Rн сниженной вдвое и вычисляя по формуле. Правда, не знаю, на сколько это точно. Таким способом ,в том же МАГ3.5, относительно заявленного Rвых от ЮАМ (1.53Ом), получилось близко, чуть больше.

Posted
14 минут назад, Dolboyacher сказал:

Раз уж дожен быть октал, то 6н7с в предварительном каскаде вполне подходит и для PP несамобаланс ФИ

Это пока не захотелось катодную обмотку применить.

Posted
14 минут назад, Rezvoy сказал:

Это пока не захотелось катодную обмотку применить.

В том смысле, что при ООС создаваемой КО на выходе, Кус предварительного каскада станет недостаточным? Не настолько прошарен, чтобы сразу понимать, отсюда, могут быть дополнительные глупые вопросы :)))

Posted
46 минут назад, Dolboyacher сказал:

Судя по симуляции , да. А что смущает? Это амплитудное значение, соответственно 4Вт RMS. Тут опять вопрос в том, при описании форумчанами, какая мощность обычно имеется ввиду? :smile-44: При спараллеливании выходных ламп, искажений получается обычно меньше, чем с одной аналогичной лампой, по крайней мере , с теми, что проверял.

Виртуально , конечно, определяя по напряжению на Rн сниженной вдвое и вычисляя по формуле. Правда, не знаю, на сколько это точно. Таким способом ,в том же МАГ3.5, относительно заявленного Rвых от ЮАМ (1.53Ом), получилось близко, чуть больше.

4 Вт это уже ближе к истине и общепринятым размерностях. Осталось уточнить, какое при моделировании бралось активное (приведённое в любую сторону) сопр.трансформатора и прикинуть и сколько мощности останется  в итоге и какое выхсопр.получится.

Posted

Акт.сопр первички тупо симулировал на схеме резистором в 110Ом, акт.сопр вторички не учитывал, Кт.р=0.04, т.е. Ra=5кОм на нагрузку 8Ом Неужели, так важно сколько получится максимум? Всегда пологал, что тут мало почитателей низкочувствительных АС, нам бы 1Вт, но хороший, чистый :)

Posted

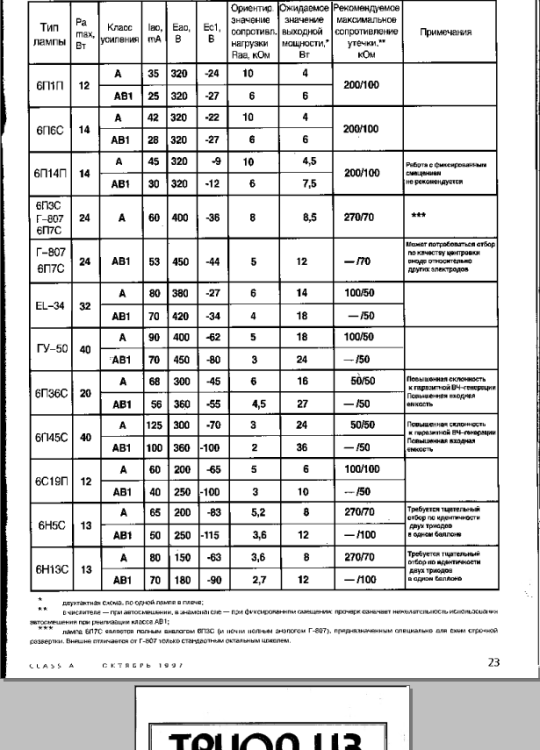

Уже пытался выяснить об общепринятом представлении параметра мощности, но тогда мой вопрос остался без ответа :(. Никита, а вот в вашей, весьма полезной для меня статье -  "Триод из подручных материалов", в таблице, мощности представлены именно RMS? Сам за стандартизацию всеми руками ЗА, а то, имеем разброд и шатание.


  • Like (+1) 1
Posted

Реально, с учётом реально возможного трансформатора и реальных 6п3с ( и, причём, умеренно "подсевших") - менее 2,5 ом выхсопр маловероятно. Но, в принципе, для такого проекта норм. Подбор АС к такому усилителю из числа готовых покупных - может быть забавной историей... Отцы-основатели старого АП в подобном усилителе (см статью) предлагали, "если что", добавить неглубокую общую ОС, по-простому.
