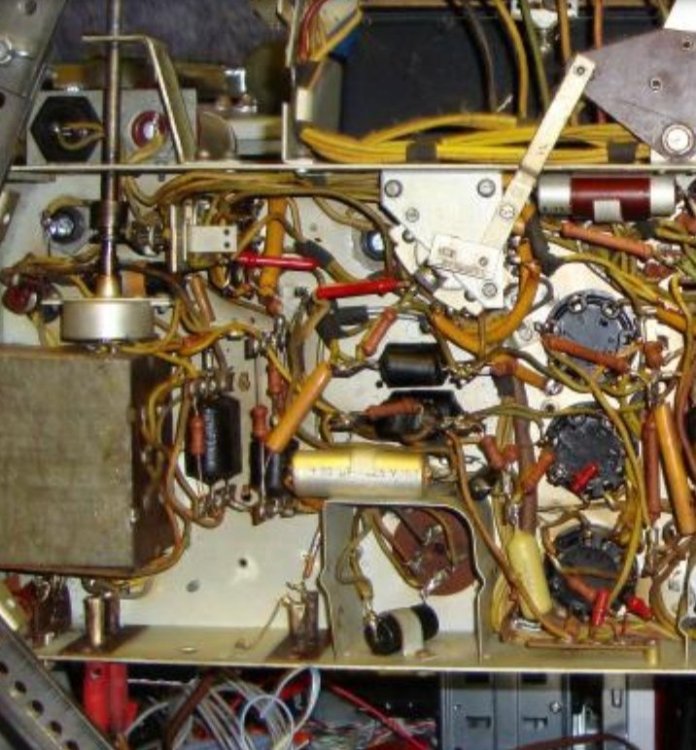

ресивер Sansui SM 20 , первый стерео ресивер Сансуев.

Модель 1959 го года, МОНТАЖ.



В 19.07.2023 в 05:35, Sergio сказал:

Красота.

Если бы такой монтаж был выложен кем-либо из участников форума, думаю, что нашлось бы немало критиков. А тут молчат...



Снизу видим детали расположены параллельно друг другу, то есть упорядочены :))

В то время многие так делали. в Фишер-500 примерно так же.

Edited by Ollleg
ДОБАВИЛ ФОТО МОНТАЖА
  • Replies 149
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

W_L
W_L

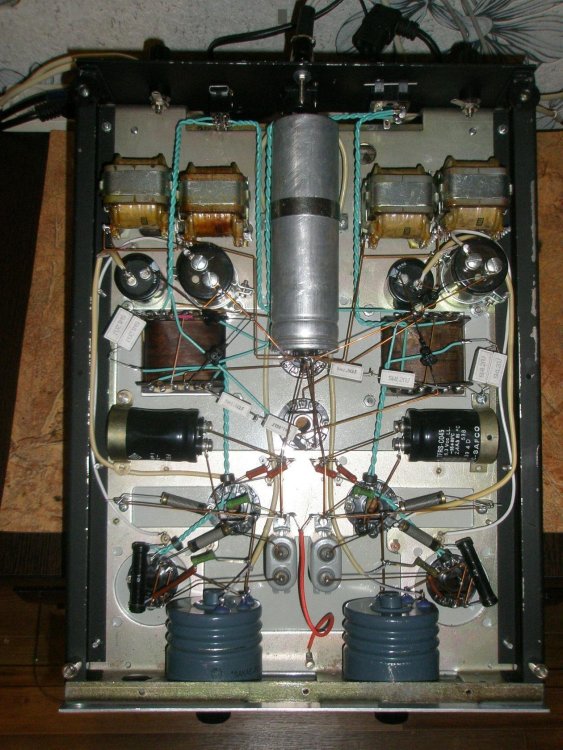

Когда-то собранный УНЧ на 6Н9С и 6П7С, в компактном корпусе, и по итогу начало полной пересборки его же в новом исполнении, вероятнее всего в дальнейшем попробую сделать похожий УНЧ в таком же корпусе

AlexKorotov
AlexKorotov

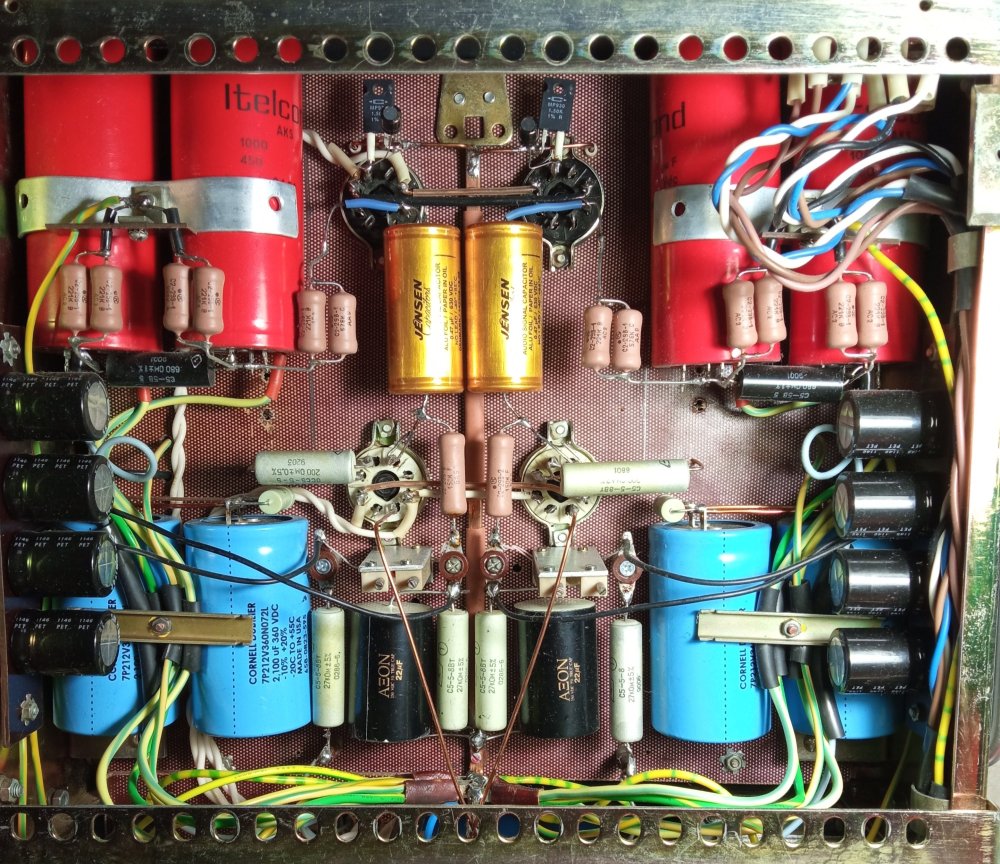

Что сам сделал, то и красиво... Т.к. тема ламповая - то последнее мое ламповое, это усилитель для статиков. Монтаж там очень плотный, потому блоки...  Да, ПТМН и ФТ! Все детали для монтажа н

Meshochnik
Meshochnik

Можно влезу со своим немытым р... Однотакт, делал 6 лет назад:

Posted Images

Sergio Proficient

Sergio

Posted
Posted
2 часа назад, sova сказал:

Снизу видим детали расположены параллельно друг другу, то есть упорядочены :))

В то время многие так делали. в Фишер-500 примерно так же.

Детали - да, а провода внахлест, и в перехлест, и как у большинства аматоров. Я это к тому, что в ламповых делах излишний перфекционизм ни к чему.

  • Like (+1) 2
BAA Master

BAA

Posted
Posted
9 hours ago, Sergio said:

А тут молчат...

А. Это радиочастотные цепи - я бы просто так ничего бы даже не отгибал.
Б. Настоятельно рекомендую найти портативный кассетный от плеер Philips-а и Sony, конца 90-х. И изумиться. И понять, почему Sony не жрала батарейки, в отличии от творения славных северных земель. Более убогого г я не видел, разве что изделия дедушки Ли из подворотни.
Хотя расцвет технологии - почитайте их труды, но не в ширпотребе.
В. В звуковой части все плюс-минус симметрично, параллельно и аккуратно, для простого монтажника на зарплате.
Г. Если все ожгутовать, то может перестать работать. Из-за введенных паразитных связей.

  • Like (+1) 1
  • Круто (+1) 1
Юрий_Б Local

Юрий_Б

Posted
Posted
11 часов назад, Sergio сказал:

Красота.

Если бы такой монтаж был выложен кем-либо из участников форума, думаю, что нашлось бы немало критиков. А тут молчат...



Это ВЧ цепи, лучше ни чего не трогать. Для ВЧ и СВЧ это нормальный монтаж.



  • Like (+1) 1
Dolboyacher Local

Dolboyacher

Posted
Posted

По своему скромному опыту, стягивание в жгуты и на звуке сказывается негативно, поэтому стараюсь этого не делать, даже если монтаж внешне получается менее аккуратным, зато, соединения короче.

  • Like (+1) 3
Vitavoice Collaborator

Vitavoice

Posted
Posted

Люди! А у кого есть фотки реально красивого навесного или пространственного монтажа? По типу такого, как делали в гитарных примочках и усилителях.

BAA Master

BAA

Posted
Posted

Вообще удивительно. Послевоенное видел только на сварке. А тут припой?

  • Hmm... (-1) 1
alex2203 Proficient

alex2203

Posted
Posted
1 час назад, BAA сказал:

Вообще удивительно. Послевоенное видел только на сварке. А тут припой?

Я тоже.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Не только послевоенное. Телефункен д770, д860 и тп1938-39 гг - детали к расшивочным планкам приварены контактной сваркой, соединения между готовыми планками и с панельками ламп паяные. Выводы конденсаторов латунная проволока, монтаж цепи питания от сети стальной оцинкованной проволокой (опционально).  Менее топовые были совершенно безобразные :) картонно-тряпочные (катушки на картонных трубках, намотаны проволокой в нитках и обернуты тряпичной изолентой!!!), гетинаксовая плата на шурупах привернула к деревянной рамке, монтаж 3,5Д :smile-57:IMG_20230720_100531.jpg.a986466c52936a79ccc4fa50528d9db8.jpg

  • Like (+1) 1
Юрий_Б Local

Юрий_Б

Posted
Posted

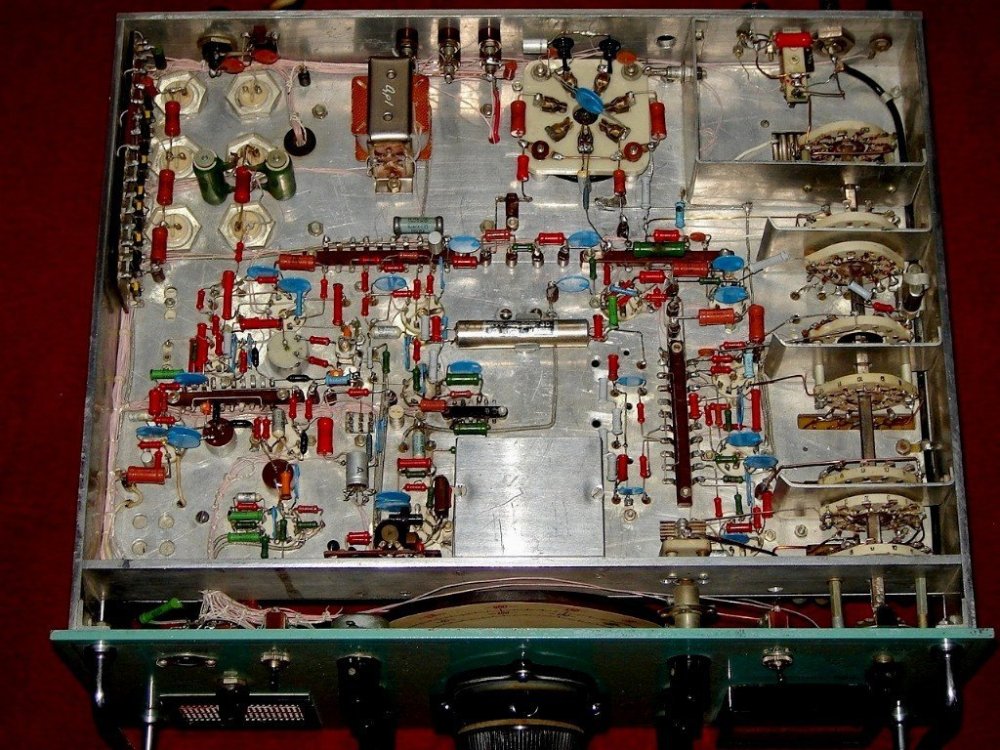

На таких шасси было собрано 4 усилителя на разных лампах: 2С4С, 6С4С, EL11. Здесь минимизировалась длинна проводников.


  • Like (+1) 4
Dolboyacher Local

Dolboyacher

Posted
Posted

После долгой переборки деталек с точки зрения звука, родился еще один принцип в монтаже; сохранность изначальной длинны выводов деталей, т.е. если нужно короче, складываю пополам или загибаю\скручиваю\накручиваю и т.п., но не откусываю, так как это мешает использовать прямое соединение  - деталь к детали, без лишних соединений\паек, при дальнейшем использовании их в других постройках. Многие радиодетали производиться больше не будут никогда, поэтому , лишний раз, просто жаль их кромсать впустую. Для меня, каждое изделие, это хоть и ничтожно малая, но часть ресурсов нашей прекрасной планеты + человеческий труд, такой вот бзик.

  • Like (+1) 4
Anatolii Local

Anatolii

Posted
Posted
32 минуты назад, Ollleg сказал:

Сама природа не терпит прямых линий, квадратов , прямоугольников и прочей геометрии, её красота криволинейна . Может это как то и на звуке монтажа отражается?:dntknw:

До 2015г всегда сначала собирал макет на том, что под рукой было, детальки пробовал разные. Выглядело это довольно забавно, но тем не менее после такого полигона и окончательного диагноза : "Вот с этими комплектующими перепаивать всё начисто в должный ящик, аккуратненько всё скомпоновав " -  конечный результат зачастую не радовал.

Поэтому многие макеты  иногда по году и более  так и работали в своём первозданном "неприличном" виде.

Последнее время собираю сразу в тот ящик, который и предназначен для оконечного изделия, он же и "макет" одновременно, т.как детальки отслушиваю уже в нём, с той лишь разницей, что потом куда то это усё переносить больше не придётся. Печатный монтаж не использую, предпочитаю всё "в раскоряку" навесом, а может просто аккуратнее и не умею...:smile-46:

Ну вот, можно повеселится:

0001-.jpg0001--.jpg0001---.jpg1 (5).JPG1 (1).png1 (6).JPG1 (7).jpg



______________________________________________________________________________________________________

На сегодня делаю сразу так:

  Показать контент

1 (8).JPG1 (9).JPG02.jpg03.jpg04.jpg05.jpg06.jpg07.jpg08.jpg

Да простят дилетанта все опытные товарищи за сиё безобразие ......:smile-32:



да нормально . работает и  хорошо . тут давеча мой монтаж  выставляли добрые люди . так сколько де.... помидор накидали .

Anatolii Local

Anatolii

Posted
Posted

тут как то для ремонта  влез в пульт студийный , проф , дорогой . фамилию не вспомню. печатный монтаж .  так на выводах всех элементов  было колечко  диаметром 3мм . в один оборот . думал ,думал зачем ? паразиты какие нибудь давить или так понты . ?

matss Proficient

matss

Posted
Posted

В середине 80-х видел маленький передатчик (размерами примерно 250 х 250 мм) который работал в ПВО тип не помню, был сделан на транзисторах, каждый резистор типа ОМЛТ и многие другие радиодетали были маркированы звёздочкой, монтаж был печатный и коегде навесной, мне запомнилось как всё качественно и аккуратно там была сделана вся сборка в корпусе, приятно было смотреть.

Anatolii Local

Anatolii

Posted
Posted

к вопросу о жгутах -много где и неоднократно в букварях читал что они не есть гуд. самое лучшее чтобы разносигнальные проводники пресекались в идеале под 90  гр . " объемный монтаж " называется . на форуме много кто считает что проводники должны в жгутах и под 90 гр загнуты . это образец красоты . а как тогда электроны будут стукаться в этот загиб ,отскакивать . и с теми кто за ними  мешаться , в кучу малу ,а ? ( шутка )

Meshochnik Local

Meshochnik

Posted
Posted
10 минут назад, Anatolii сказал:

.... а как тогда электроны будут стукаться в этот загиб ,отскакивать . и с теми кто за ними  мешаться , в кучу малу ,а ? ( шутка )

... да, жалко ребят, особенно когда они добегают до лампочки и в ней сгорают...:smile-60:
