Recommended Posts

AlexKorotov Local

AlexKorotov

Posted
Posted

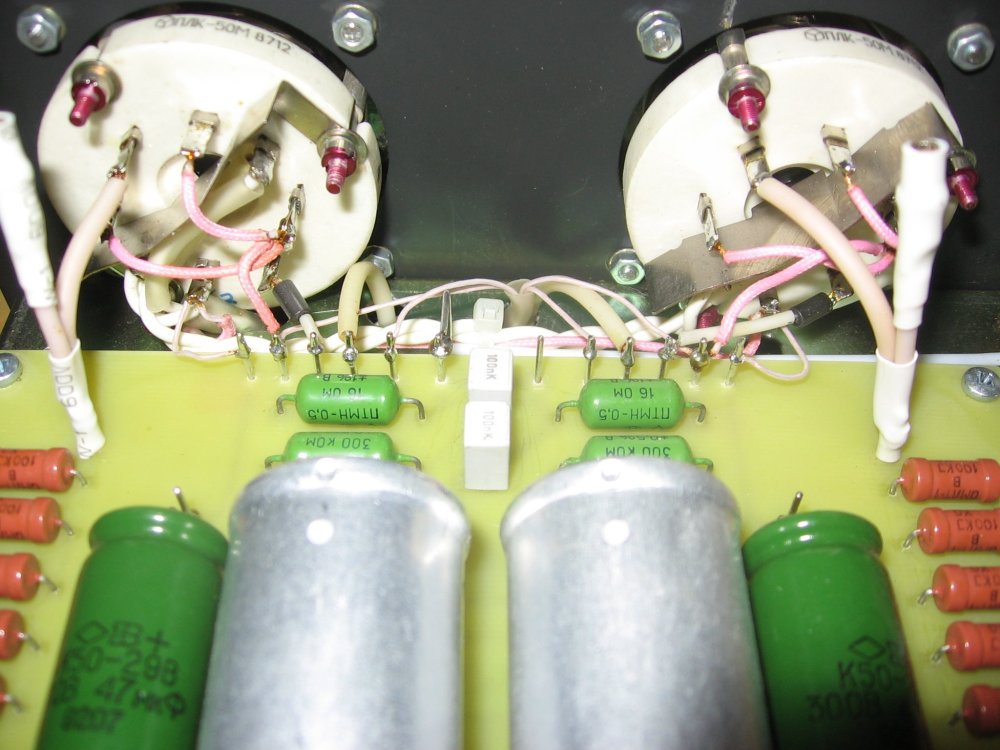

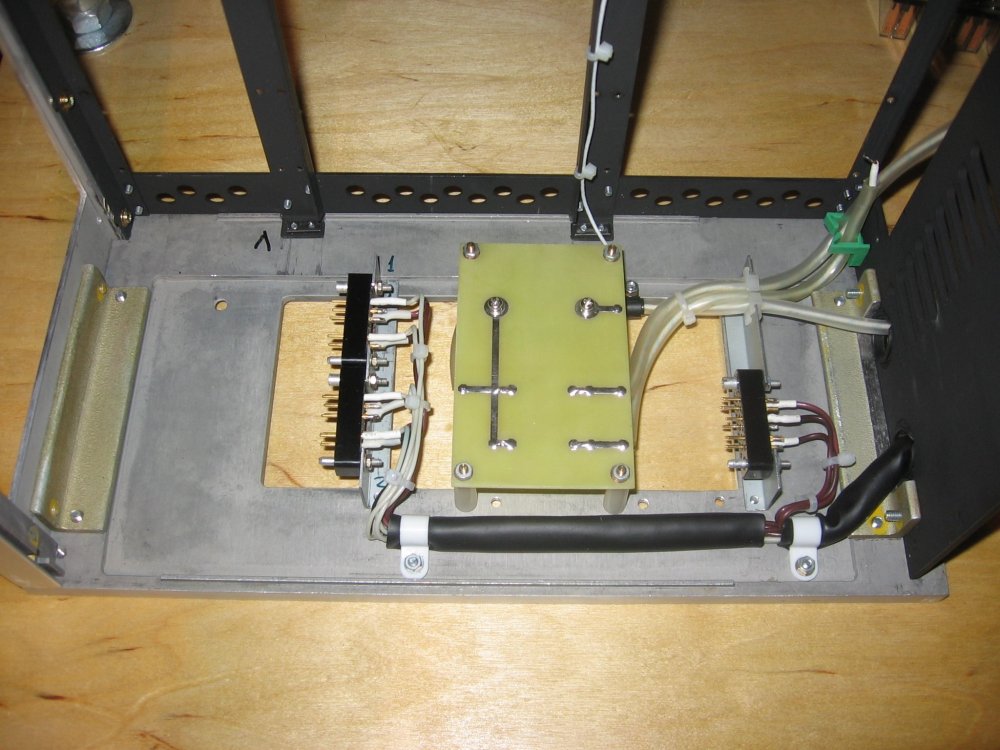

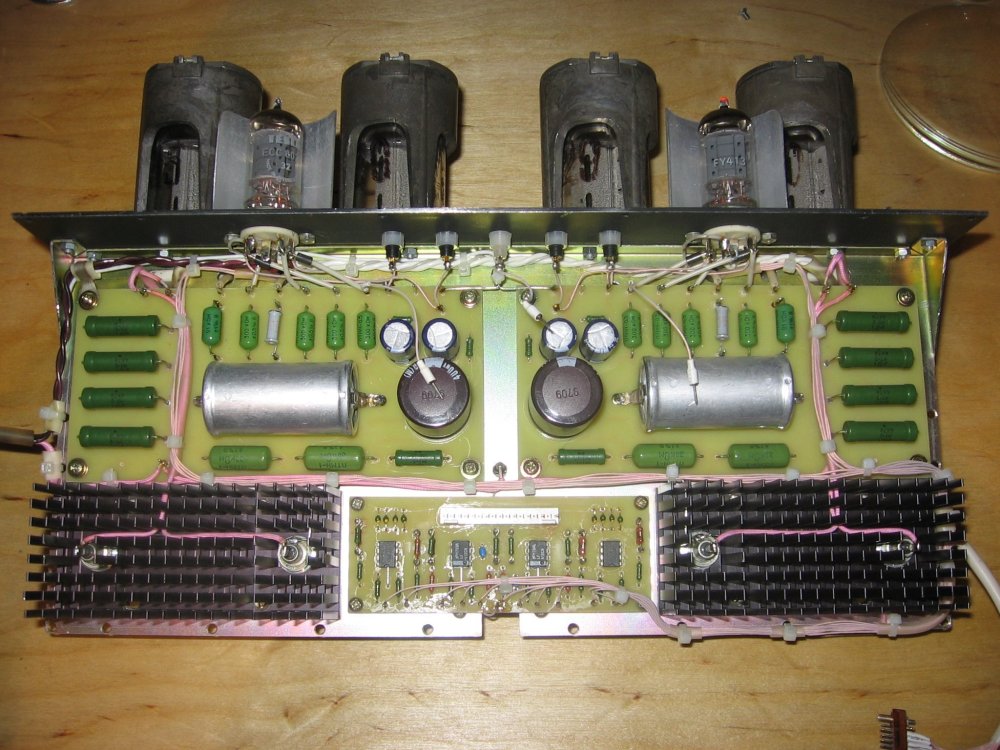

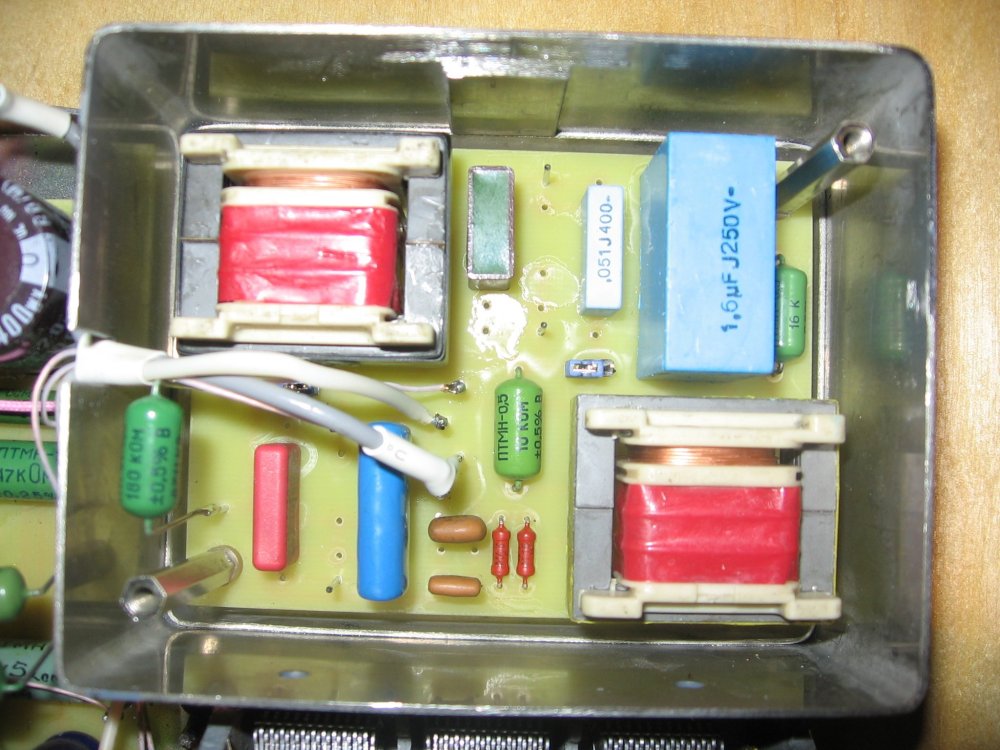

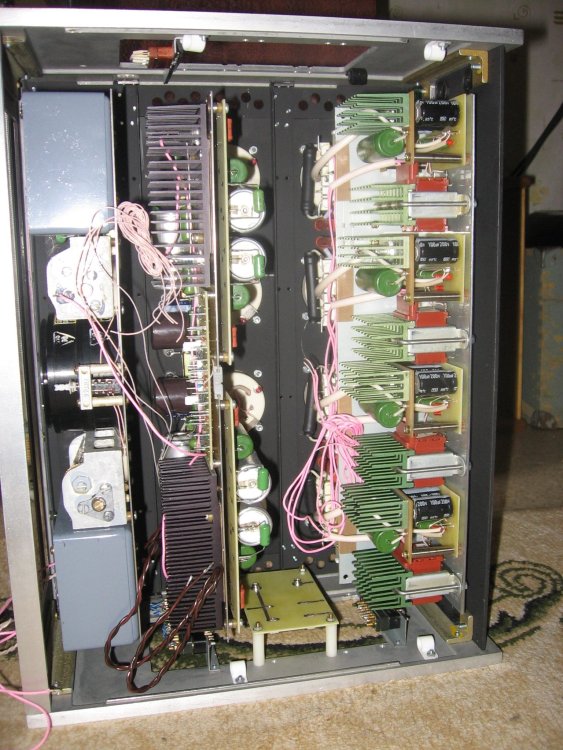

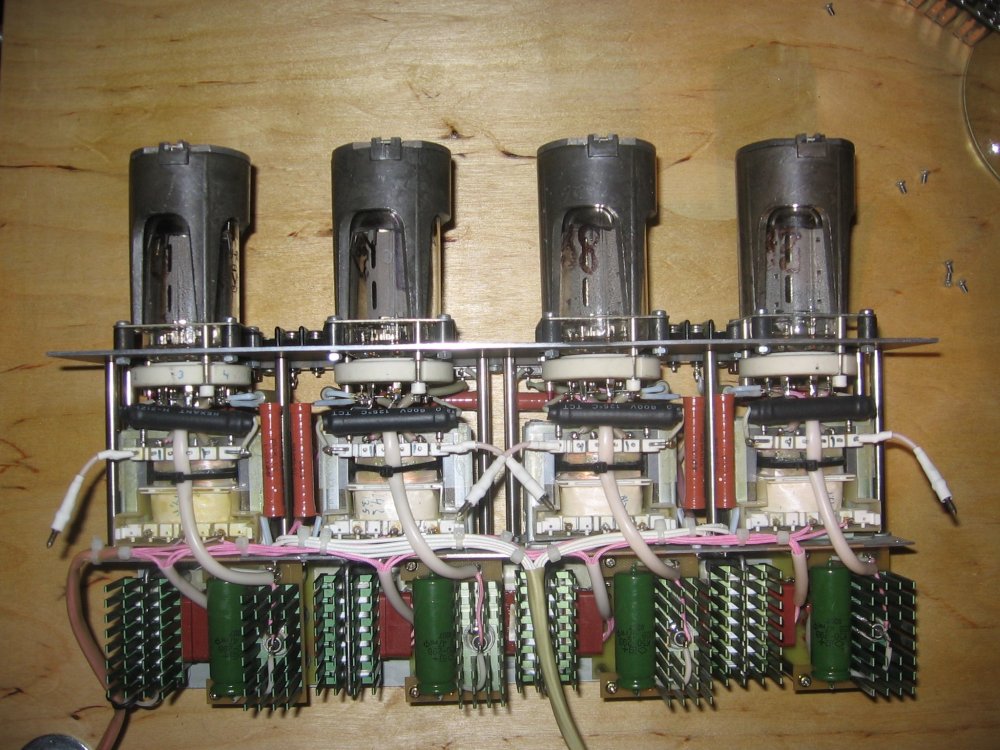

Что сам сделал, то и красиво... Т.к. тема ламповая - то последнее мое ламповое, это усилитель для статиков.

Монтаж там очень плотный, потому блоки...

Да, ПТМН и ФТ! Все детали для монтажа на плату, я  плату и на паяю.

И это все звучит так как мне нужно, соответственно моему мизантропичному характеру.












  • Like (+1) 8
  • Replies 149
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

W_L
W_L

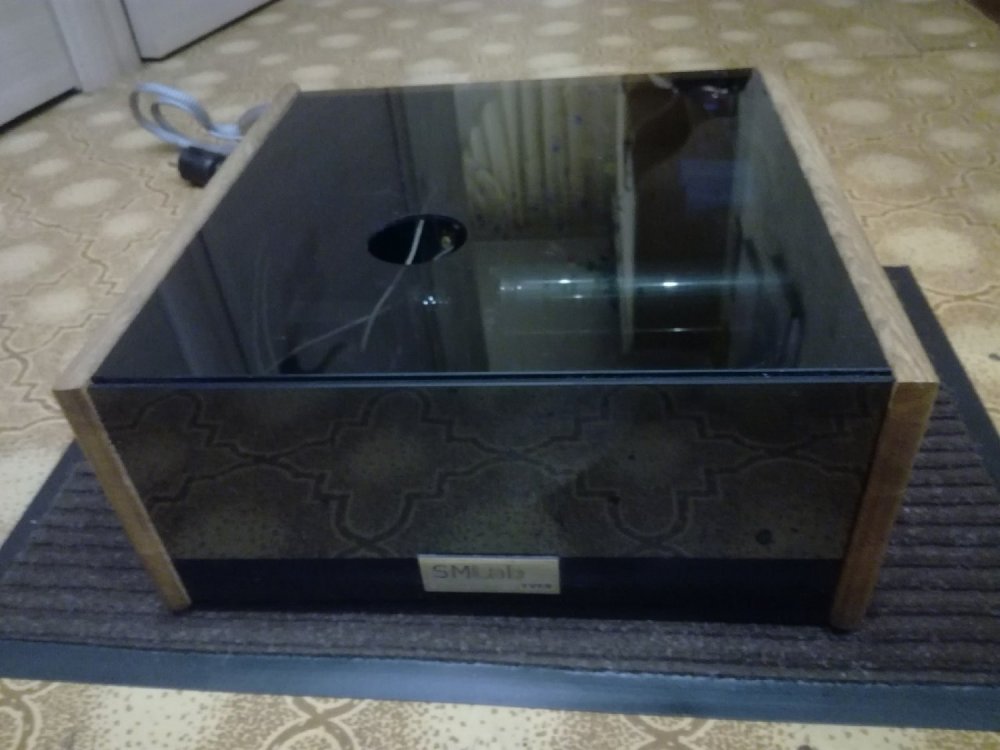

Когда-то собранный УНЧ на 6Н9С и 6П7С, в компактном корпусе, и по итогу начало полной пересборки его же в новом исполнении, вероятнее всего в дальнейшем попробую сделать похожий УНЧ в таком же корпусе

AlexKorotov
AlexKorotov

Что сам сделал, то и красиво... Т.к. тема ламповая - то последнее мое ламповое, это усилитель для статиков. Монтаж там очень плотный, потому блоки...  Да, ПТМН и ФТ! Все детали для монтажа н

Meshochnik
Meshochnik

Можно влезу со своим немытым р... Однотакт, делал 6 лет назад:

Posted Images

Сергей Ал. Mentor

Сергей Ал.

Posted
Posted

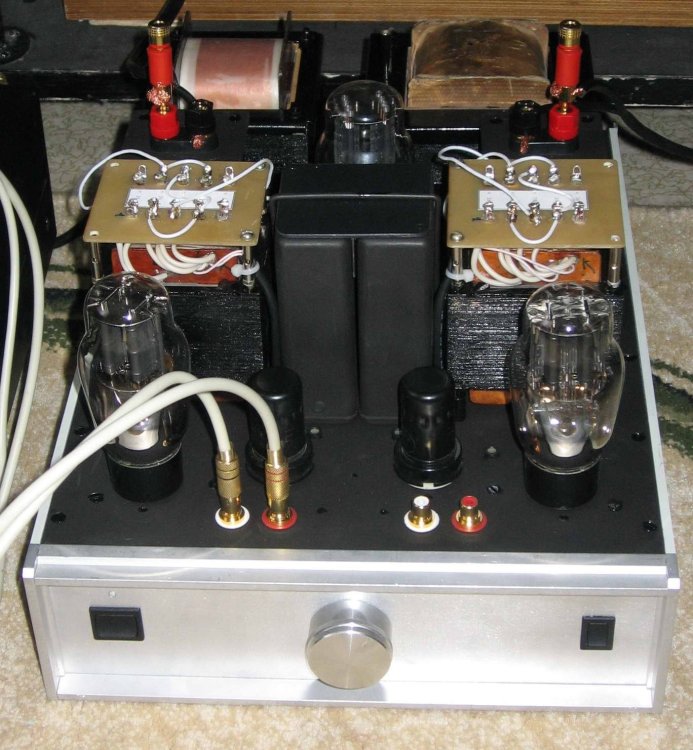

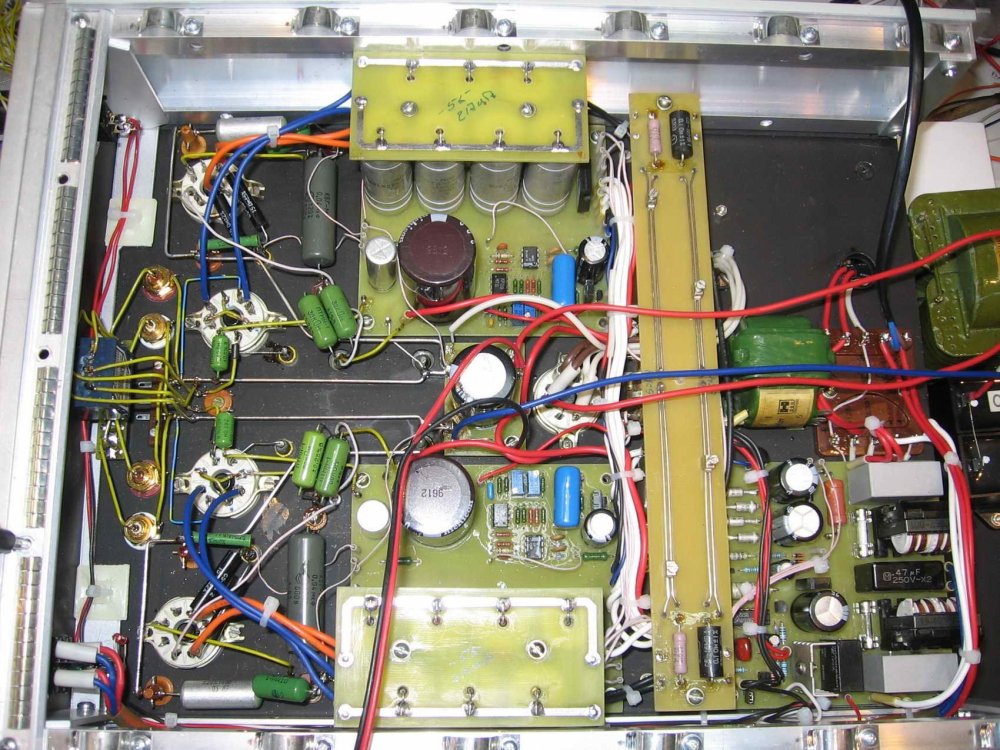

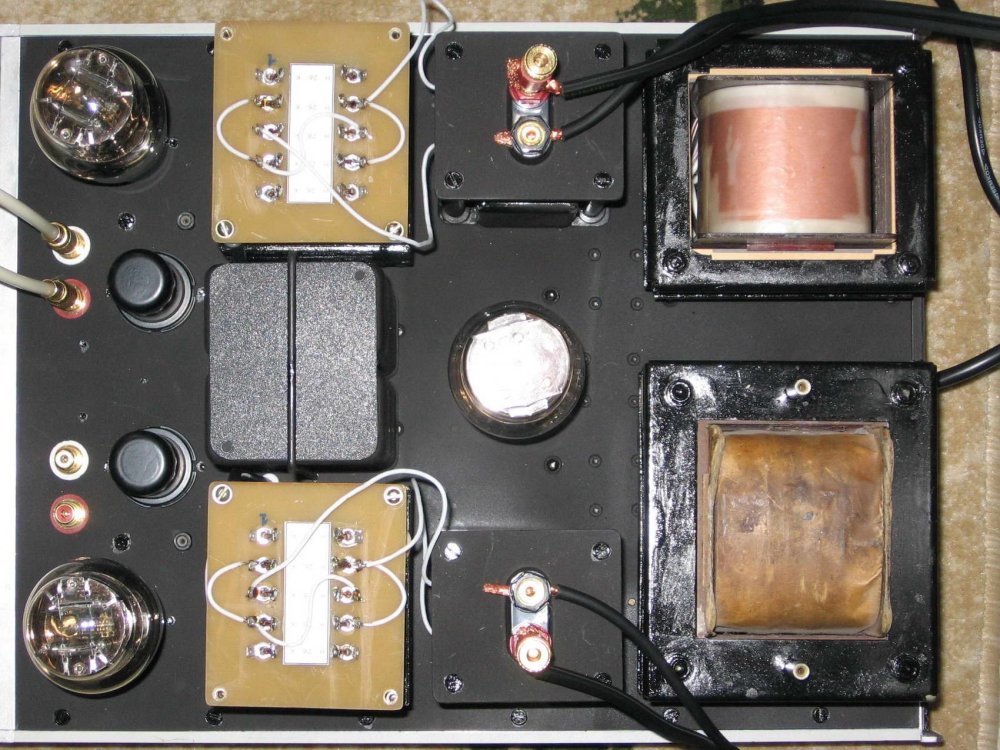

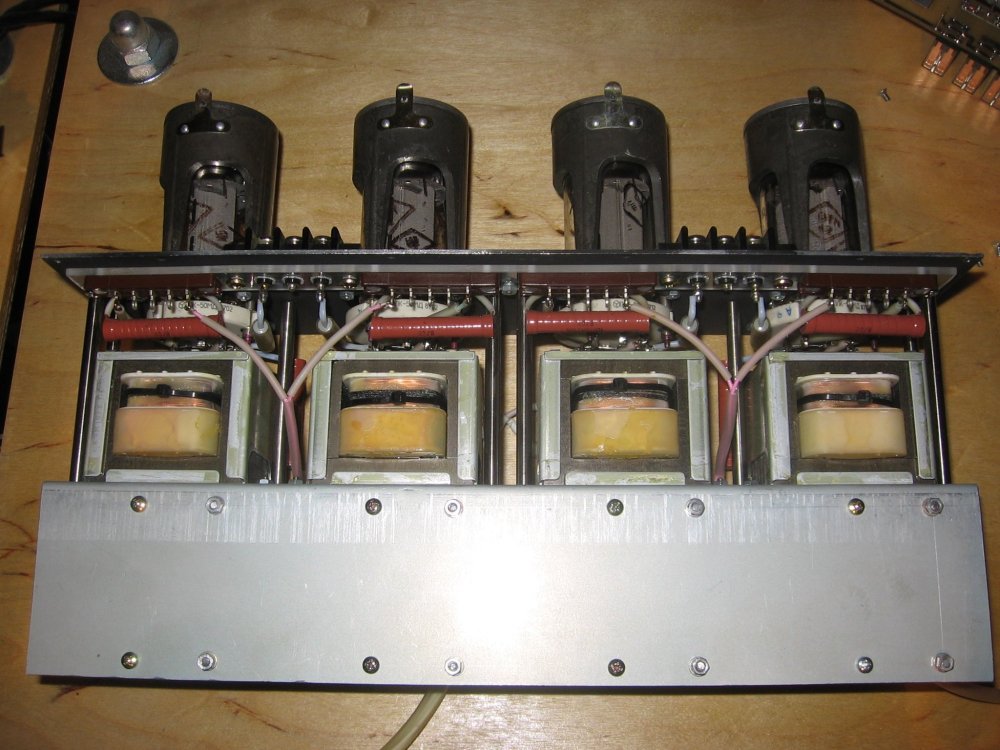

Думаю, AlexKorotov будет не против, если я сделаю перепост его усилителя 6ж4-6с4с, который он выкладывал на старом АП в 2009 г. (в своё этот усилитель был прототипом и моего  аналогичного дивайса)





  • Like (+1) 3
AlexKorotov Local

AlexKorotov

Posted
Posted
15 минут назад, Сергей Ал. сказал:

Думаю, AlexKorotov будет не против, если я сделаю перепост его усилителя 6ж4-6с4с, который он выкладывал на старом АП в 2009 г. (в своё этот усилитель был прототипом и моего  аналогичного дивайса)

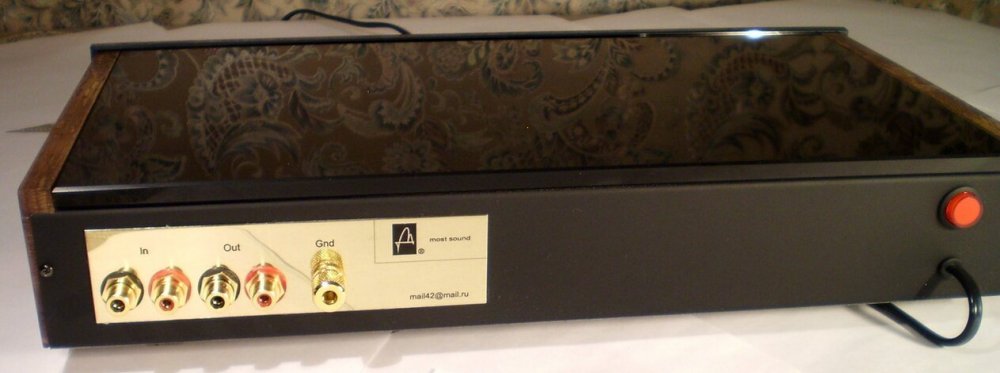

Я его товарищу делал, он и сейчас его слушает, только трансформаторы заменил на какие то японские...

Корпус усилетеля от интерфейса ризографа минитипографии :) ) )

Vitavoice Collaborator

Vitavoice

Posted
Posted
18 часов назад, AlexKorotov сказал:

Я его товарищу делал, он и сейчас его слушает, только трансформаторы заменил на какие то японские...

Корпус усилетеля от интерфейса ризографа минитипографии :) ) )

Из представленных фото, на этих самый грамотный и красивый монтаж ИМХО

Xрюн222 Mentor

Xрюн222

Posted
Posted

Из представленных, разумеется, самый грамотный - в радиоприемниках. Они иначе работать не будут, в отличие от наших мега-удифильских  поделок. И еще - в "Телеваттах".

  • Like (+1) 2
Stan Marsh Mentor

Stan Marsh

Posted
Posted
26 минут назад, Xрюн222 сказал:

 в отличие от наших мега-удифильских  поделок.

Это точно. Шесть деталек сложно "смонтировать" так, чтоб не заработало. А радиоприёмники, радиостанции - это высший пилотаж.

BAA Master

BAA

Posted
Posted
24 minutes ago, Stan Marsh said:

Это точно. Шесть деталек сложно "смонтировать" так, чтоб не заработало. А радиоприёмники, радиостанции - это высший пилотаж.

Я бы про ESL усилитель про 6 деталек поспорил.
Как-то делал усилитель для кабеля (ТВ) на 5 Вт - там действительно немного... хорошо что спектроанализатор у соседей занять удалось.

AlexKorotov Local

AlexKorotov

Posted
Posted
24 минуты назад, Stan Marsh сказал:

Это точно. Шесть деталек сложно "смонтировать" так, чтоб не заработало. А радиоприёмники, радиостанции - это высший пилотаж.

Я не жалел ни когда железки, выбрасывал или дарил, и касательно приемника мог бы показать чудо собранное в размере толстого спичечного коробка, которое являлось супергетеродином на короткие волны. На транзисторах естественно, с настройкой вариометром, две параллельные платы. Выход на наушники, делал еще в школе. Т. е. нет в приемниках ничего особо сложного, но опыт от их постройки в некотором роде бесценен.

  • Like (+1) 2
BAA Master

BAA

Posted
Posted

Моё мнение - смотрите и  учитесь. Глаз радует. Видно наличие подхода и качество реализации.
Фломастеры на цвет и вкус конечно разные. В том самом смысле, что на всех не угодишь.
Не в тему.

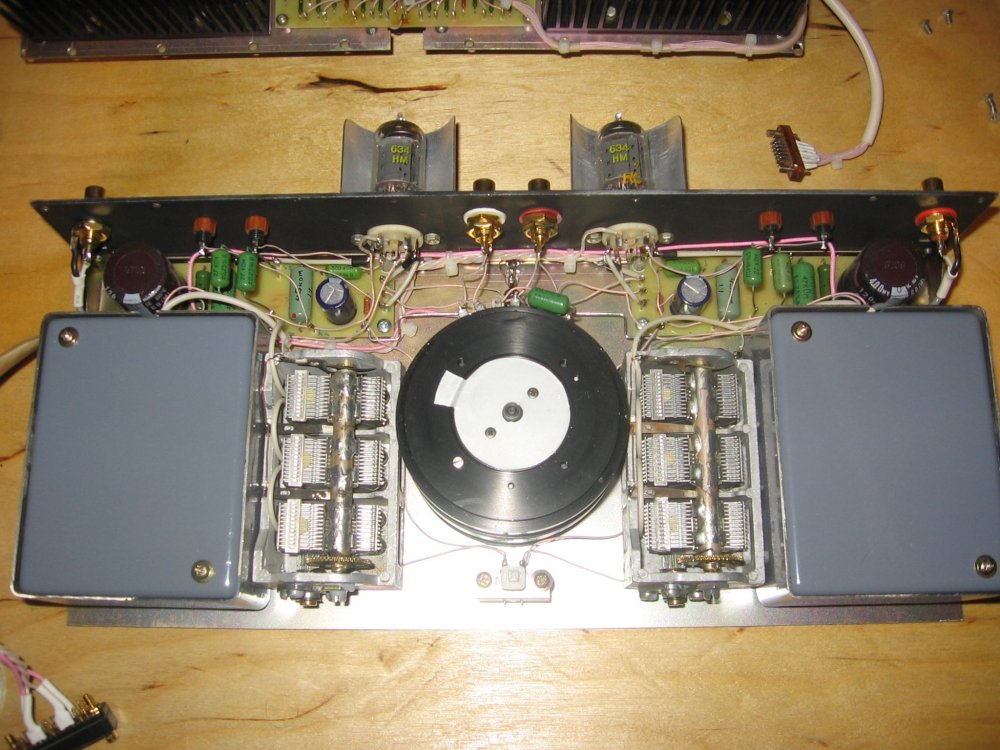

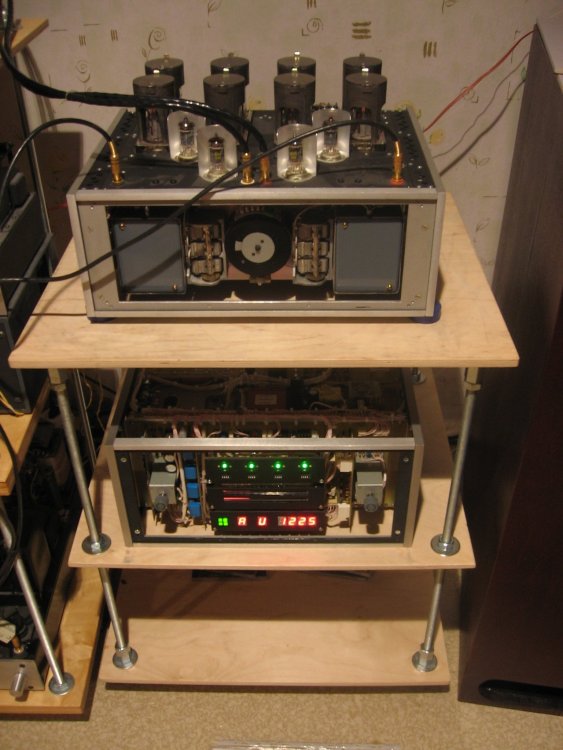

Зачем воздушники и что за круглая штука между ними, если не секрет?


  • Круто (+1) 1
AlexKorotov Local

AlexKorotov

Posted
Posted
9 минут назад, BAA сказал:

Моё мнение - смотрите и  учитесь. Глаз радует. Видно наличие подхода и качество реализации.
Фломастеры на цвет и вкус конечно разные. В том самом смысле, что на всех не угодишь.
Не в тему.
Зачем воздушники и что за круглая штука между ними, если не секрет?


Круглая это резистор громкости типа наших ПЛП от авионики. От чехословацкого самолета кажется... Что то мне из нашего центра гражданской авиации перепало, через знакомых. Я их даже на старом портале предлагал в барахолке. Конденсатор воздушный в коррекции ачх, у панели монотонный рост отдачи был. В коробках кроссовер, и выход на нч усилитель.


  • Like (+1) 1
AlexKorotov Local

AlexKorotov

Posted
Posted
19 часов назад, юрий робертович сказал:

В 9 классе сделал приемник с электронной настройкой на Д808, две станции, ДВ и СВ, взяли на выставку, и там ему приделали ноги, не уберегли.





Я на стабилитронах (в качестве варикапов) делал по схемам из журнала "радио" параметрический усилитель для тракта ПЧ. Интересно было, как оно работает. Работало, был достаточно узкополосный в варианте когда там ПОС присутствует.  Там на сколько я помню зависит на каком склоне резонанса усиление происходит, или ООС или ПОС.

  • Thanks (+1) 1
AlexKorotov Local

AlexKorotov

Posted
Posted
23 часа назад, юрий робертович сказал:



Да, интересно, посмотрел ж. Радио и ни чего похожего не нашёл. Помню, что это была двухконтурная схема, с варикапами из стабилитронов, толи я сам насочинял ее на основе статей из Радио. Капризная, неустойчивая в работе она была. Дальше макета в приемнике дело не пошло... Да и сам макет приёмника я бы не отказался посмотреть спустя  40+ лет :)

Может еще и найдется где то в одном из гаражей,  там всё мое железо еще с тех пор лежит под слоем последующих "культурных" эпох.  Недавно вытащил от туда метров 20 синтепона, как раз забил им 100 литров АС на биге 301-м. Нашёл еще обломки от совсем старого отечественного анализатора спектра, такой был гроб килограмм на 50+, с механической коробкой передач для развёртки.

Память подводит уже...

  • 6 months later...
Xрюн222 Mentor

Xрюн222

Posted
Posted
5 часов назад, VTver сказал:

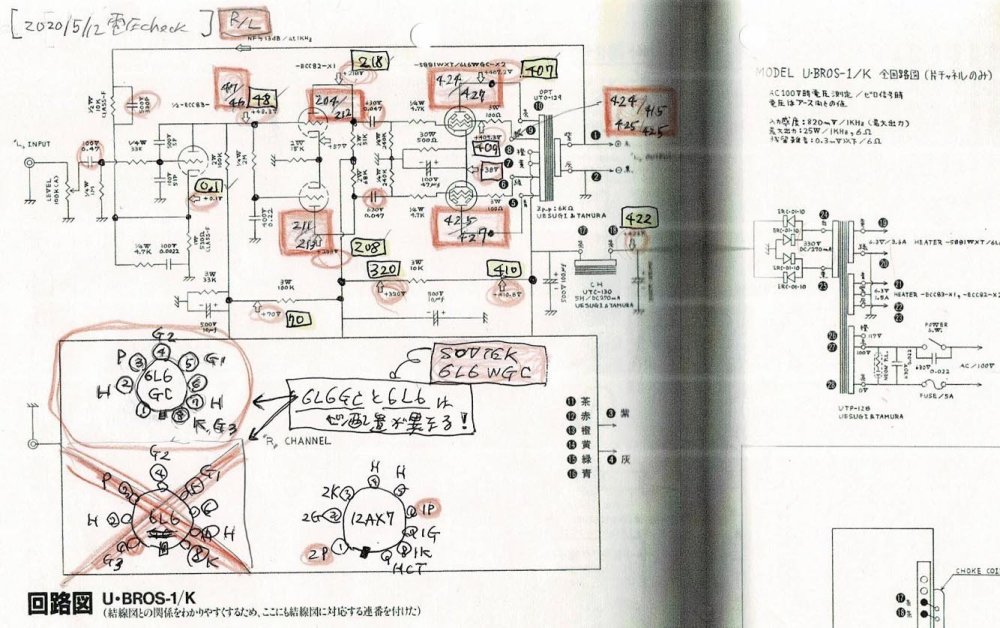

двухтактник на 6l6 от Уесиро Уесуги U-BROS-1








С позиций сегодняшнего дня - нереальная, недостижимая красота!!! Прям космос какой-то... :smile-28:

  • Like (+1) 1
VTver Community Regular

VTver

Posted
Posted

кому интересно есть схема девайса,могу скинуть ,учитывая японское падение сайтов и блогов ,на память

S.Laptev Newbie

S.Laptev

Posted
Posted
41 минуту назад, Xрюн222 сказал:

С позиций сегодняшнего дня - нереальная, недостижимая красота!!! Прям космос какой-то... :smile-28:

И с позиций дня вчерашнего тоже, по сравнению с американской кашей из проводов!

Xрюн222 Mentor

Xрюн222

Posted
Posted

С позиций 70 летней давности - ничем не лучше усилителя из набора Heathkit,  например, под те же 6L6, спаянного аккуратным радиолюбителем тех лет, попадался когда то такой W3m, с ебея закупленный, практически - загляденье!!!

То бишь, рядовое нормальное качественное изделие. Но, разумеется, для дня сегодняшнего - нереальное, космическое, недостижимое простыми смертными качество!!!

  • Like (+1) 1
VTver Community Regular

VTver

Posted
Posted

просматривая фото отчет от япских самодельщиковв йокогаме ,обнаружил интересный усил, мало того ,что проходной кондер на разъемах, типа можно отслушивать ,но поразила резисторная сборка, видимо резистор смещения , как же нужно так заманьячить, прямо паяльное порно


  • Like (+1) 1
