Когда-то собранный УНЧ на 6Н9С и 6П7С, в компактном корпусе, и по итогу начало полной пересборки его же в новом исполнении, вероятнее всего в дальнейшем попробую сделать похожий УНЧ в таком же корпусе

AlexKorotov
AlexKorotov

Что сам сделал, то и красиво... Т.к. тема ламповая - то последнее мое ламповое, это усилитель для статиков. Монтаж там очень плотный, потому блоки...  Да, ПТМН и ФТ! Все детали для монтажа н

Meshochnik
Meshochnik

Можно влезу со своим немытым р... Однотакт, делал 6 лет назад:

Posted Images

Vitavoice Collaborator

Vitavoice

Posted
Posted

Меня всю жизнь удивляет... Зачем практически все производители аудио компонентов, ставят в свои усилители дикое количество входных разъемов и кучу всевозможных переключателей для доп функций. Это началось в 60-х и продолжается до сих пор. Посмотрите на заднюю панель любого современного ресивера/усилителя. Это же кошмар! Посмотрите на любой пульт с его кнопками. Это кошмар в квадрате!

  • Like (+1) 2
Normann Local

Normann

Posted
Posted
11 часов назад, Кружка сказал:

ТВЗ одно время тоже просто стояли рядом с моноблоками. Проблем не было.

У меня также было в прошлой системе

немой Proficient

немой

Posted
Posted
11 часов назад, Xрюн222 сказал:

Телеватт ваще безобразие полное!!! :smile-57:

Всё как в Писании под №3 и ничего больше ....:smile-17:






  • Like (+1) 1
Юрий_Б Local

Юрий_Б

Posted
Posted

Оптимальный монтаж этажерка, красиво и занимает мало места, делал по такому принципу корректор лет десять назад. Панельки закреплял на стойках напротив друг-друга, все детали паял в зоне диаметра панелек, потом все это вставлялось в медную трубку, с одной стороны раз"ем вход, с другой выход. Жаль фото не сохранились.

  • Like (+1) 1
Vitavoice Collaborator

Vitavoice

Posted
Posted

Ребята ! Теперь просьба. У кого есть фотки или кто считает что есть правильный и не правильный монтаж. Конечно навесной.

Юрий_Б Local

Юрий_Б

Posted
Posted
В 20.07.2023 в 13:53, Anatolii сказал:

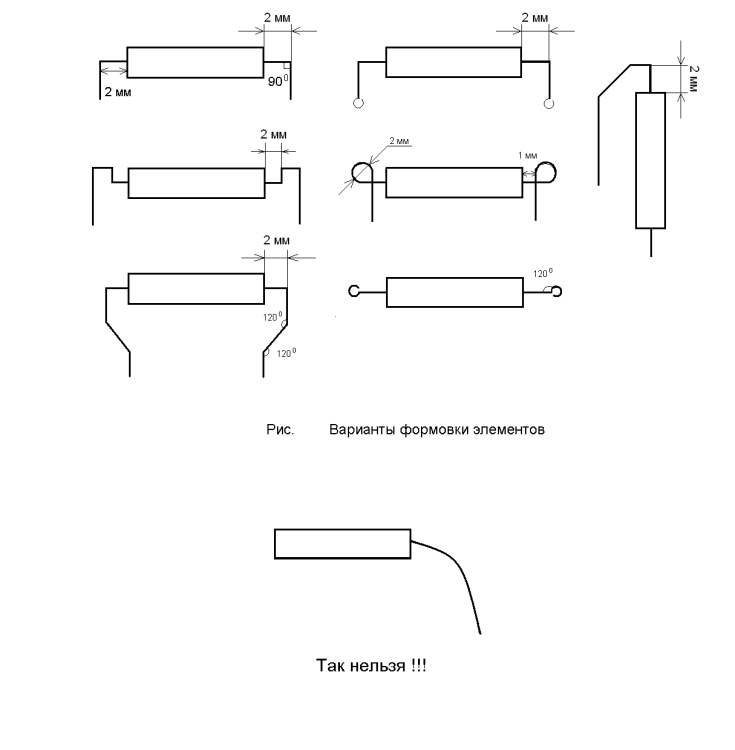

тут как то для ремонта  влез в пульт студийный , проф , дорогой . фамилию не вспомню. печатный монтаж .  так на выводах всех элементов  было колечко  диаметром 3мм . в один оборот . думал ,думал зачем ? паразиты какие нибудь давить или так понты . ?

Это своеобразная пружина при падении, в СССР часто так делали, были спецстанки для формовки выводов.


  • Like (+1) 2
Xрюн222 Mentor

Xрюн222

Posted
Posted

Во первых да, меньше вероятеость поломки детали, Во-вторых, меньше перегрев при пайке, т.к.тепловое сопротивление больше.

Xрюн222 Mentor

Xрюн222

Posted
Posted
49 минут назад, Vitavoice сказал:

Ребята ! Теперь просьба. У кого есть фотки или кто считает что есть правильный и не правильный монтаж. Конечно навесной.

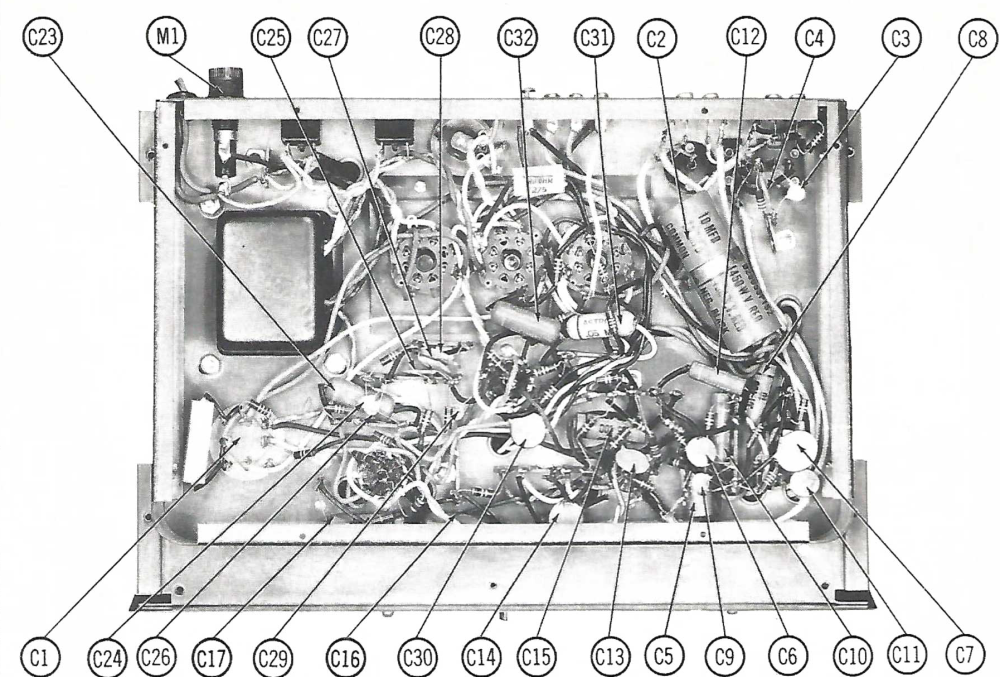

Например, у "Малого & Шмелёва" (С) точно монтаж правильнее некуда. Ибо ну не могли же "самогО" Ноймана Г.В. делать неправильно? Но удифилам  обычно не нравится по виду. Начинают всякий бред про красивый самолёт и т.п. рассказывать...

Vitavoice Collaborator

Vitavoice

Posted
Posted
3 минуты назад, Xрюн222 сказал:

Например, у "Малого & Шмелёва" (С) точно монтаж правильнее некуда. Ибо ну не могли же "самогО" Ноймана Г.В. делать неправильно? Но удифилам  обычно не нравится по виду. Начинают всякий бред про красивый самолёт и т.п. рассказывать...

А фотки можете показать?

Xрюн222 Mentor

Xрюн222

Posted
Posted

Вроде коллега Немой достаточно фоток прекрасных выложил? Неск.сообщениями выше

У меня есть такой же, но другой Телеватт,  но не под рукой, и я так хорошо вряд ли сниму...

sova Local

sova

Posted
  • Author
Posted

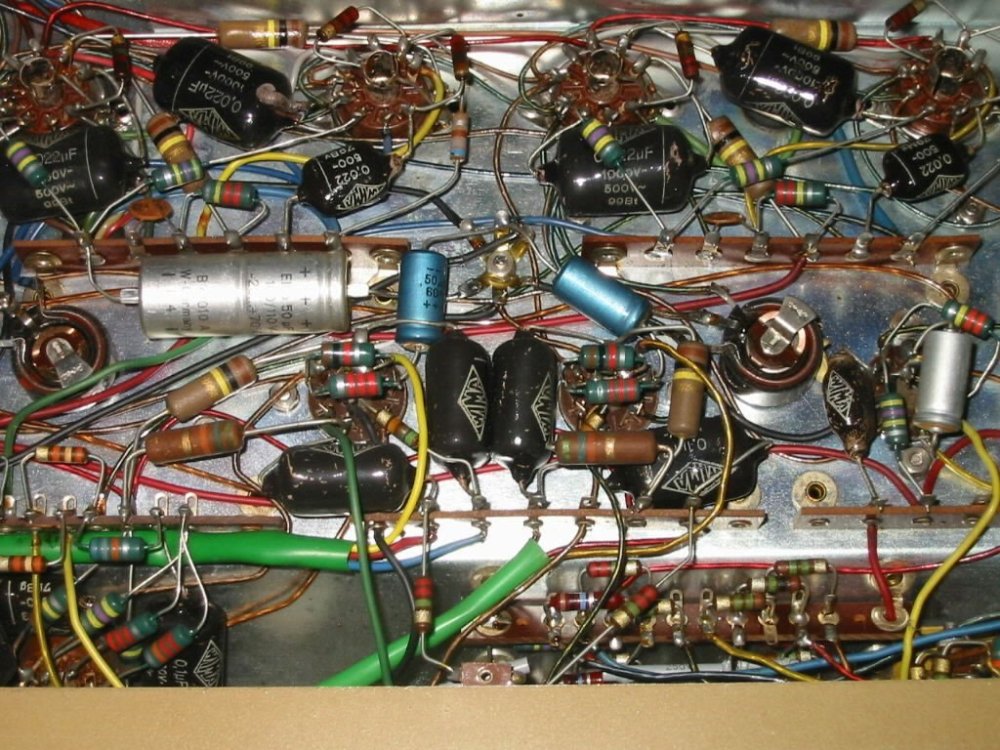

Подвал "K+H Telewatt VS 55". При надобности хрен что заменишь не распаяв кучу соседних элементов.

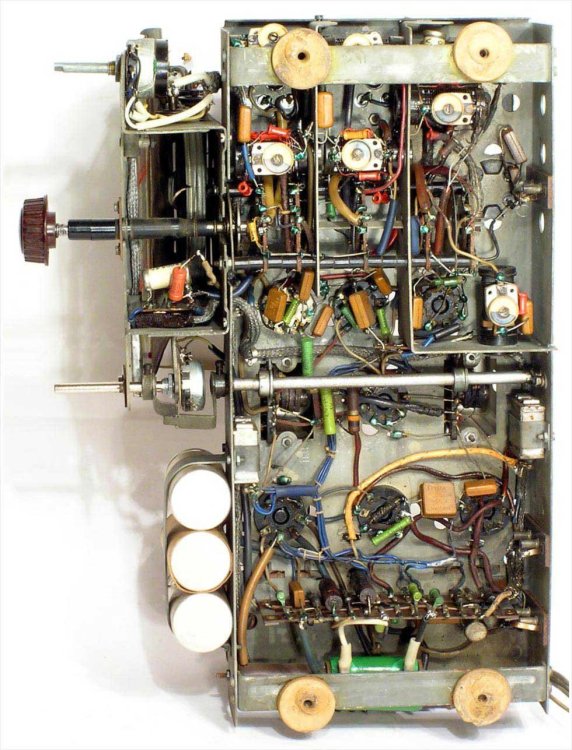

МНе больше нравятся , монтаж со свободно доступными и немногочисленными элемнтами  в аппаратах более ранего периода


  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
Только что, Ollleg сказал:





Что то я запутался....

Так это прекрасно или полное безобразие?

Два кинооператора в курилке:

"Говорят, ты женился? Жена красивая? "

"Ну ты же  понимаешь - смотря как свет поставить"

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
14 минут назад, sova сказал:

Подвал "K+H Telewatt VS 55". При надобности хрен что заменишь не распаяв кучу соседних элементов.

МНе больше нравятся , монтаж со свободно доступными и немногочисленными элемнтами  в аппаратах более ранего периода


Самая "прикольная" наклонная лампочка... пятая есс-шка.

  • Like (+1) 1
May Collaborator

May

Posted
Posted

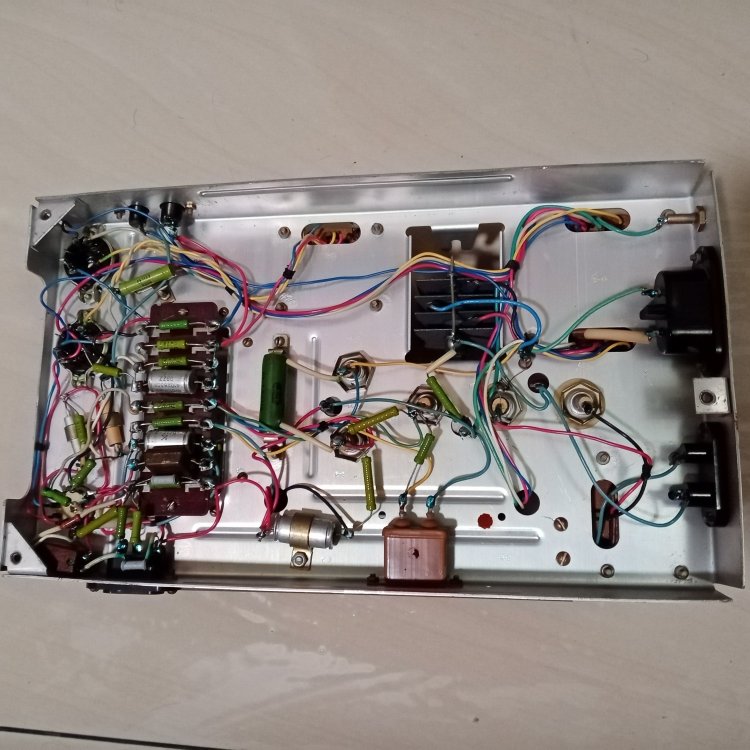

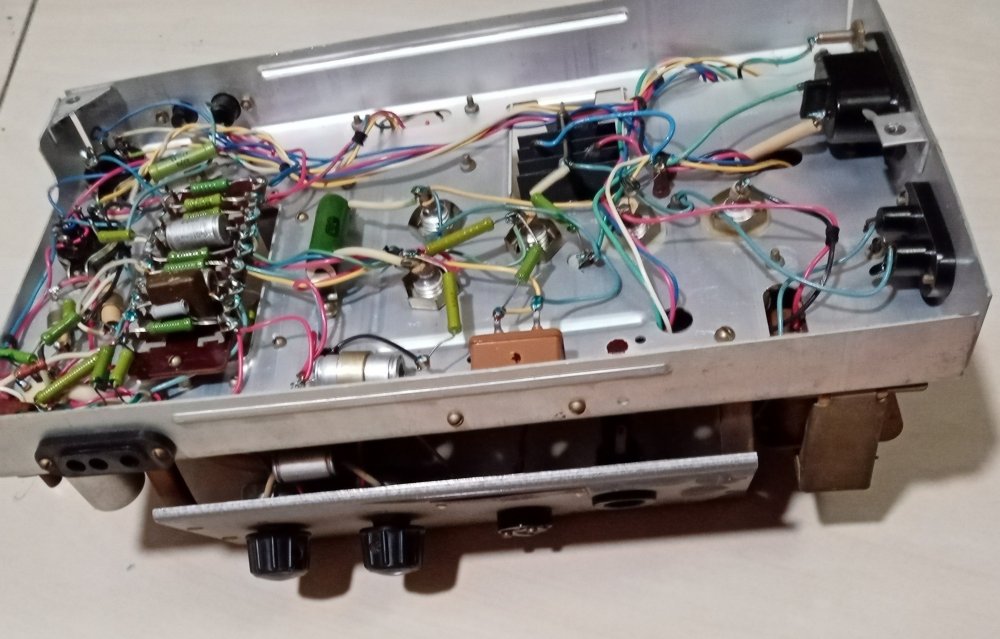

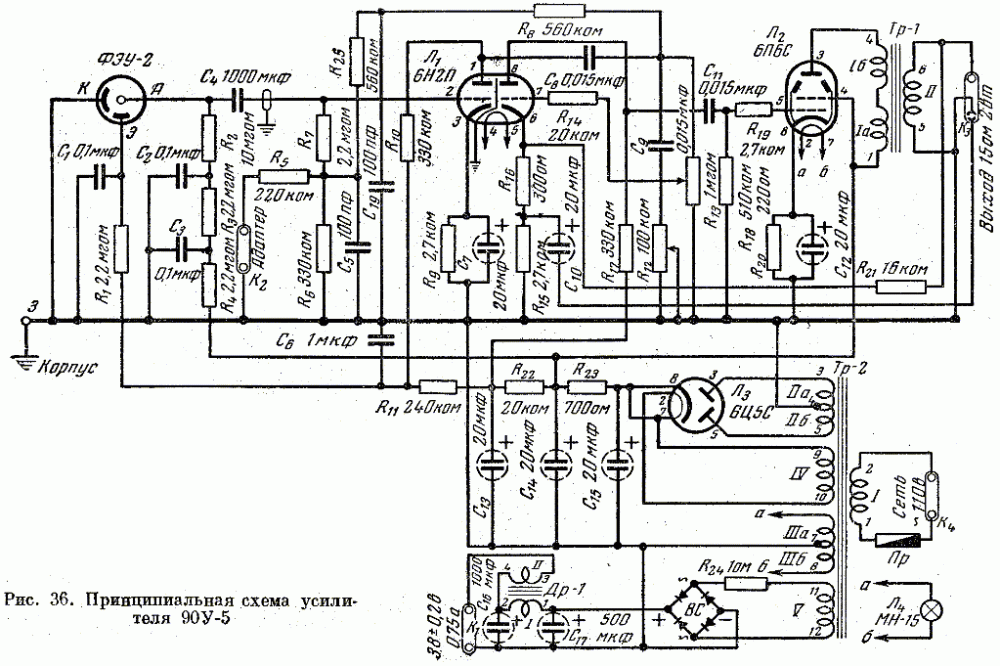

Монтаж усилителя 90-У5 (ЛОМО) от киноустановки "Украина" и  его принципиальная схема.

2 Kinap.jpg

1 Kinap.jpg


  • Like (+1) 1
Vitavoice Collaborator

Vitavoice

Posted
Posted

Зачатки красивости монтажа отсутствуют. Зачатки правильности присутствуют.

Не нравится куча тоненьких проводков. И проход их сквозь шасси на верх. По хорошему выводы трансформаторов и других моточных должны располагаться с одной стороны щечек каркасов. Трансформатор этими щечками нужно ставить в прямоугольное отверстие в шасси. Тогда все выводы у трансформатора или лепестки будут снизу шасси (примерно так, как расположены выводы у селенового выпрямителя).

юрий робертович Local

юрий робертович

Posted
Posted

Точно также поступаю, детали у которых выводы новые, паяю почти на всю длину, мало ли, не понравился,  б/у детали, например конд. Сикатроп какая была.  Экранирование проводов даже в ММ голове, а зачем, когда двойной скрутки достаточно. А паять могу, так что при падении со стола на пол неожиданно, все  четыре лампы загнулись, фигня, подправил, вставил, и дальше работает, а детальки никуда не делись, мертво припаяены.









  • Like (+1) 1
alex2203 Proficient

alex2203

Posted
Posted

Да на разные каналы, разные конденсаторы. Пытался отслушать, но с моим слухом разницы не заметил.

BAA Master

BAA

Posted
Posted
1 hour ago, юрий робертович said:







Сколько можно постить перепощенное, да ещё с триста би? Вроде как про монтаж.
