О ШП головках громкоговорителей и не только.

Xрюн222
 Share

Recommended Posts

  • Replies 759
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Aleksey_kul
Aleksey_kul

На форум наткнулся недавно, получил массу удовольствия - тут и ностальгия по старому Аудиопорталу и знакомые имена и, как оказалось, все те же баталии. Как всегда большинство сломанных копий в отношен

Istvan
Istvan

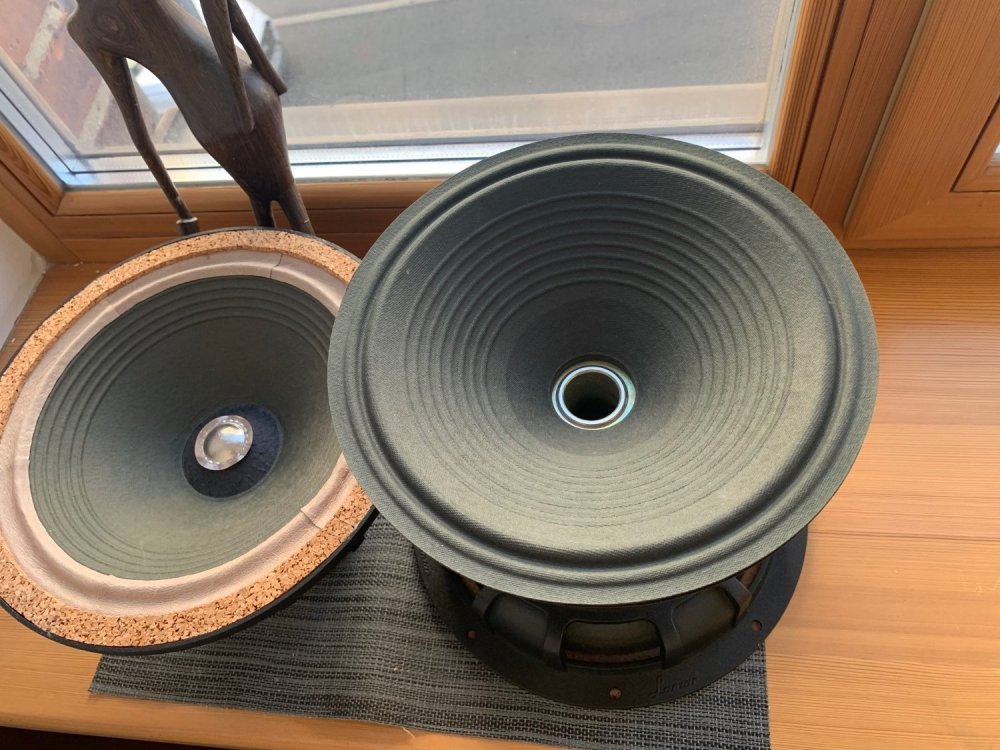

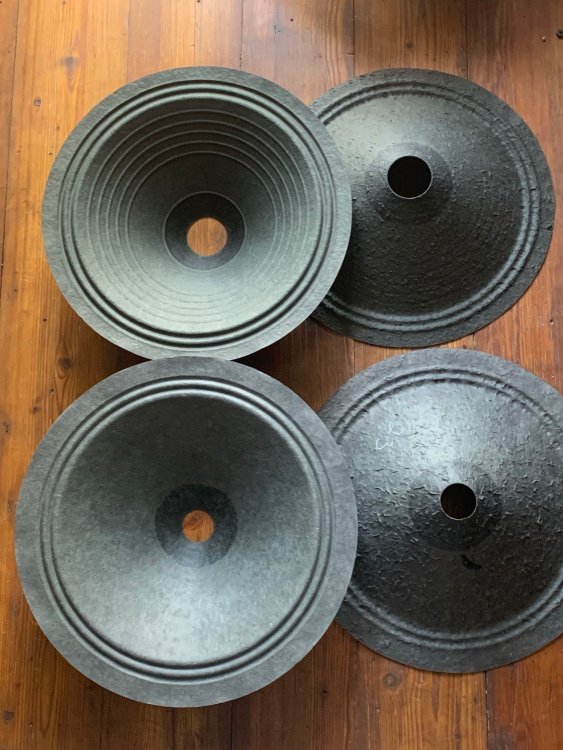

Вот такой стадии сейчас.

Normann
Normann

Можете меня поздравить - возвращаюсь с альнико на FC! Перевожу свои овальные Сонидо на подмагничивание. Катушки будут высоковольтные, до 240В, поэтому питаться будут по простейшей бестрансформато

Posted Images

ТимВал Local

ТимВал

Posted
Posted

Вот замер импеданса шести разных динамиков 5 ГДШ...


Я думаю сразу понятно какие из них имеют медное кольцо, а какие нет. :smile-59:

Кстати один из динамиков имеет маркировку "5ГДШ-4.4ом.", а на деле оказался 5ГДШ-1-4. Вот и верь маркировке...

Выберу для сравнения 5-й и 6-й, они прямо близнецы братья.


Urakoff Local

Urakoff

Posted
Posted

2а-12 магнитная система

зачем делали медный колпак на Керне если это басовик работающий ниже 500 герц?




Михаил SM Local

Михаил SM

Posted
Posted

Есть басовик и есть мидбасовый динамик . Это разные инженерные решения , 2А12 имеет вполне эффективный диапазон СЧ до 3500 гц , по реализации - это мидбасовый динамик.

akustic Community Regular

akustic

Posted
Posted

Конечно. К тому же он ещё и для озвучки, а не для домашнего аудио. Отсюда и КЗ колпак.. ( само собой я говорю о родном Питерском динамике, а не об его клоне из Самарканда..)

ТимВал Local

ТимВал

Posted
Posted

Привожу замеры пары 5ГДШ.


Красный график это 5ГДШ-4-4 (3ГД-45) Оранжевый это 5ГДШ-1-4(3ГД-38). Как видно разница есть но не кардинальная. Есть подъём АЧХ в 5 дБ. в диапазоне от 11кГц. до 15кГц.

Работа медного кольца есть но не сказать что огромная...

Измерения в "свободном поле" 1 ватт 1 метр. Применено временное окно 5мс. и сглаживание 1\12.

ТимВал Local

ТимВал

Posted
Posted

Посмотрим что по искажениям. 3ГД-38 КНИ в районе 1 %5-1-4.jpg.88dca68dfe5e65f6f967d0b506e37213.jpg

3ГД-45 практически тоже самое.


Заявление о том что кольцо фарадея значительно уменьшит нелинейные искажения, я считаю не состоятельными.

  • 5 weeks later...
ТимВал Local

ТимВал

Posted
Posted

Вернусь, ну или обращусь к теме ШП динамиков 10ГДШ-1-4. Очень они мне нравились в детстве, да и сейчас нравятся.

Знамо дело зазор в их магнитной системе очень большой (1,3 мм) и подмывает сделать побольше слоёв в катушке. Ну как в 4А-28 к примеру. Хотя 16 ом мне не импонирует. По зрелому размышлению остановился на 8 омах и 3-х слоях. Просто 4 слоя провода под 8 ом боюсь просто не влезут.

Намотал, собрал, измерил. Получилось очень даже не плохо. Делал два разных набора. Один с медным кольцом на фланце и более толстым (тяжелым диффузором). (Они бывали разные у разных производителей). Второй с медным колпачком на керне и более тонким(лёгким) диффузором.

Вот параметры ТиляСмола;

1.  Thiele-Small parameters
fs 44.4 Hz
Qms 9.347
Qes 0.553
Qts 0.522
Fts 84.9
Mms 18.03 g
Cms 0.714 mm/N
Rms 0.538 kg/s
Vas 40.95 litres
Bl 8.198 Tm
Eta 0.63 %
Lp (1W/1m) 90.16 dB

2. Thiele-Small parameters
fs 57.4 Hz
Qms 10.731
Qes 0.569
Qts 0.540
Fts 106.3
Mms 15.39 g
Cms 0.499 mm/N
Rms 0.518 kg/s
Vas 28.62 litres
Bl 8.725 Tm
Eta 0.93 %
Lp (1W/1m) 91.85 dB

Для сравнения параметры "стокового" динамика 10ГДШ-1-4:

Thiele-Small parameters
fs 36.7 Hz
Qms 4.432
Qes 0.859
Qts 0.719
Fts 51.0
Mms 19.62 g
Cms 0.958 mm/N
Rms 1.021 kg/s
Vas 54.94 litres
Bl 4.187 Tm
Eta 0.31 %
Lp (1W/1m) 87.06 dB

Результат весьма обнадёживает. :smile-50: Буду делать пару, наверное ко второму варианту.

ТимВал Local

ТимВал

Posted
Posted

Делать "андерханг" в зазоре высотой меньше 5-ти мм так себе занятие. Середину хрен поймаешь. :biggrin: Да и "линейный ход" будет чуть больше 0,6 мм. Зачем это надо.

Я сделал "овер" с линейным ходом 1,5 мм. Это гораздо применимее для ШП.



Urakoff Local

Urakoff

Posted
Posted

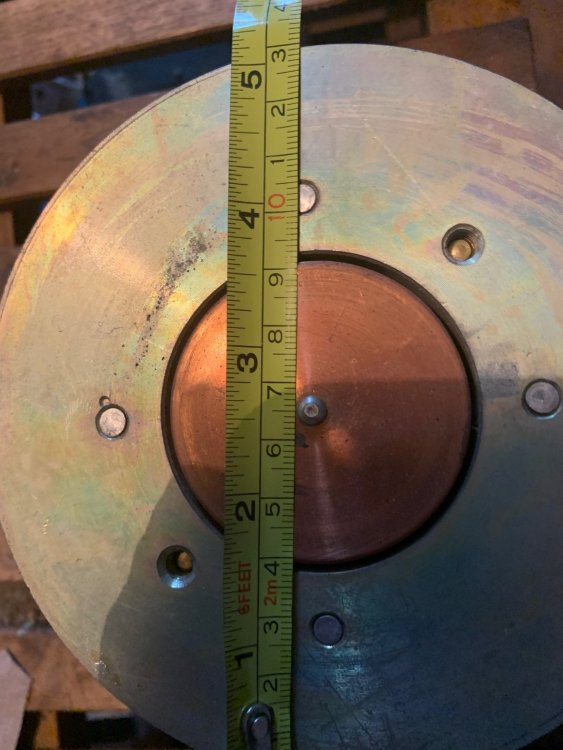

Ундер..:. Оверхенд. В теории как бы все понятно …. А вот на практике лучший широкополосник всех времен и народов WE755a имеет толщину флянца 3 мм и высоту намотки катушки 3 мм . В зазоре 8500 гаусс то есть в теории звучать не должен …☹️


ТимВал Local

ТимВал

Posted
Posted
10 часов назад, Комелев Константин сказал:

А чего резонансная так взлетела?

Подвес новый. Не размялся ещё.

Сейчас подбираю ВЧ "оформление".  Визер, колпачек, "пуля". Смотрю что лучше.

Диффузор довольно глубокий и "визер" поднимая высокочастотную часть делает провал в районе 4-х 5-ти кГц. Может затеняет, может противофазу делает. хрен его знает. Мне не нравится...


Провал не большой, на пару децибел, но всё же...

akustic Community Regular

akustic

Posted
Posted

Я не так давно сделал пару ШП в обратный рупор. Зазор высотой 5 мм, длина намотки - 4 мм. То есть линейка - +-1 мм.  Fs=38Hz. В классическом бегхорне "дует" от 35 Гц так, что трудно усидеть на 3 метрах от АС. И это при одном Ватте. Музыки и натуральности предостаточно.


  • Like (+1) 5
  • Thanks (+1) 2
Комелев Константин Proficient

Комелев Константин

Posted
Posted
3 часа назад, ТимВал сказал:

Подвес новый. Не размялся ещё.

Сейчас подбираю ВЧ "оформление".  Визер, колпачек, "пуля". Смотрю что лучше.

Диффузор довольно глубокий и "визер" поднимая высокочастотную часть делает провал в районе 4-х 5-ти кГц. Может затеняет, может противофазу делает. хрен его знает. Мне не нравится...


Провал не большой, на пару децибел, но всё же...

А Вы попробуйте не р.ш., а импульсом поочереди, 3кГц,4кГц, 5,  6,  7кГц,8кГц, 9, 10, 11. Может и не так страшно будет?

sova Local

sova

Posted
Posted
11 часов назад, Urakoff сказал:

Ундер..:. Оверхенд. В теории как бы все понятно …. А вот на практике лучший широкополосник всех времен и народов WE755a имеет толщину флянца 3 мм и высоту намотки катушки 3 мм . В зазоре 8500 гаусс то есть в теории звучать не должен …☹️


Кто  слушал такой динамик и с чем либо сравнивал в системе?

  • 3 weeks later...
akustic Community Regular

akustic

Posted
Posted
В 18.08.2024 в 14:14, sova сказал:

Кто  слушал такой динамик и с чем либо сравнивал в системе?

У меня были такие динамики - один в ремонт, другой живой для сравнения. Динамики как динамики, в основном для голосовой озвучки. Это СЧ с малым линейным смещением на НЧ и большим завалом на ВЧ. Выдающегося в прямом сравнении с другими динамиками  того же габарита не замечено.

Normann Local

Normann

Posted
Posted
В 18.08.2024 в 14:14, sova сказал:

Кто  слушал такой динамик и с чем либо сравнивал в системе?

Конкретно Вестерн я не слушал, а вот более поздние версии с буковками пониже по алфавиту слышать в системах доводилось, в щитах. Впечатления всегда были позитивные. Динамики очень мелодичные, меломанские, гармонично звучащие. Любителя хайэнда-аудиофила не поразят, но ведь они обычно музыку и не слушают, обходятся десятком тестовых дисков ))).

Можно провести аналогию с Quad 57... Те тоже ищут своего почитателя и обычно находят!

Urakoff Local

Urakoff

Posted
Posted

Если слушать частоты И так далее. То действительно ничего выдающегося.

Вот когда начинаешь слушать любимого вокалиста или вокалистку начинаешь чувствовать , что они более открытые и эмоциональные чем на других шириках даже с более высокими параметрами.

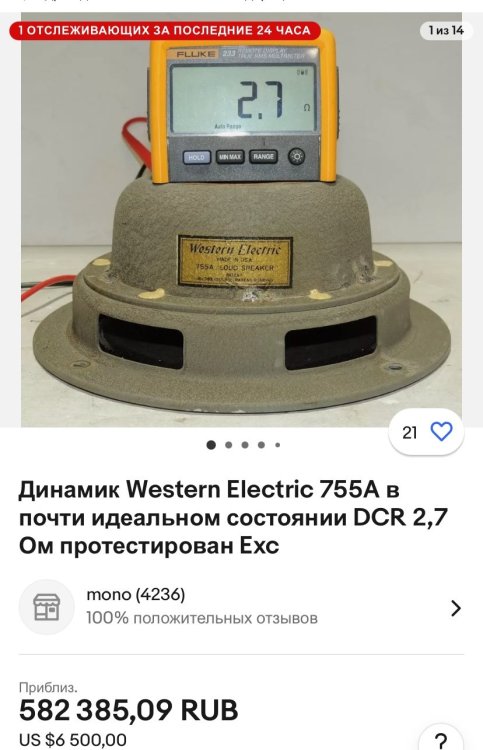

WE и Altec755a. Звучат почти не отличимо ,а вот 755С и 755Е. Звучат несравнимо хуже … странно зачем они изменили сопротивление катушки??  У 755a. Она 3 Ома.  У 755С/Е. 12 ом по постоянке хотя надпись 8 ом?

akustic Community Regular

akustic

Posted
Posted

Ну разумеется, если слушать одного исполнителя или отдельно контрабас или клавиши ( хотя клавиши это не конек того динамика), то да - слушать можно с удовольствием. А вот оркестр или коллектив исполнителей и вокал на реальном уровне громкости этот динамик не вытянет. Те же Сименсы и 405 и 12" FC будут значительно интереснее в прямом сравнении. Хотя они тоже не широкополосники и с завалами на концах диапазона. Дело не в "высоте параметров" и не в широкополосности. Дело в том как и для чего динамик сделан.

  • Like (+1) 3
