а где гридлики в дополнение к дросселю, где переходные ёмкости размером с кулак? -
-
Что именно смущает? Схема абсолютно реальная текущего момента. -
Пробовали? В продаже их много, различных, но нет информации об использовании в наших целях. -

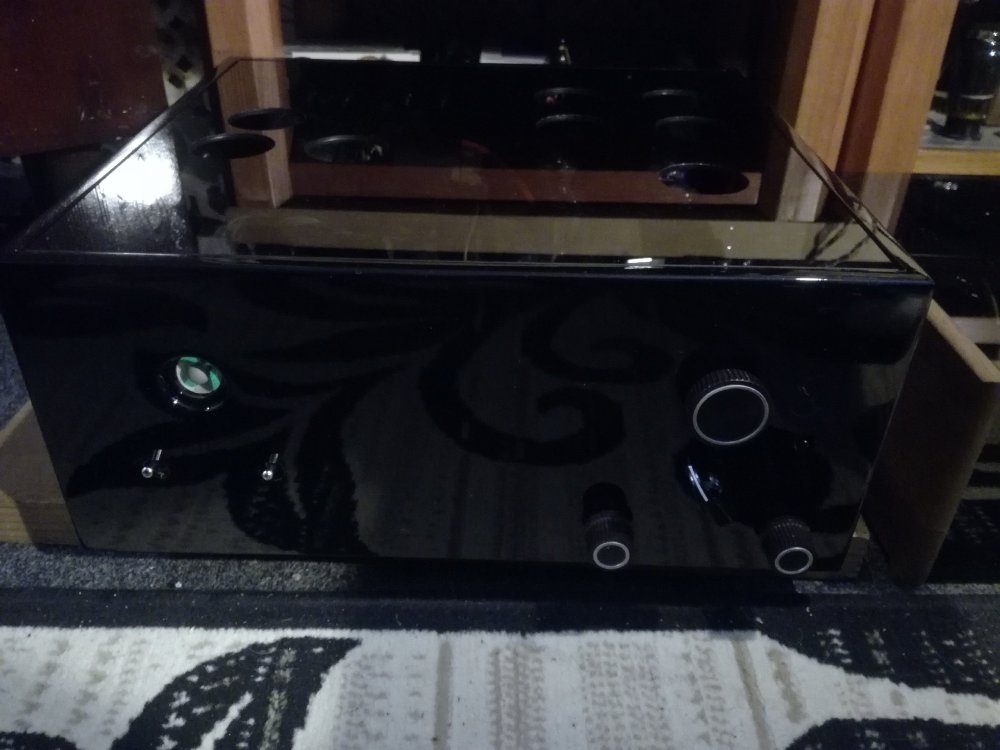

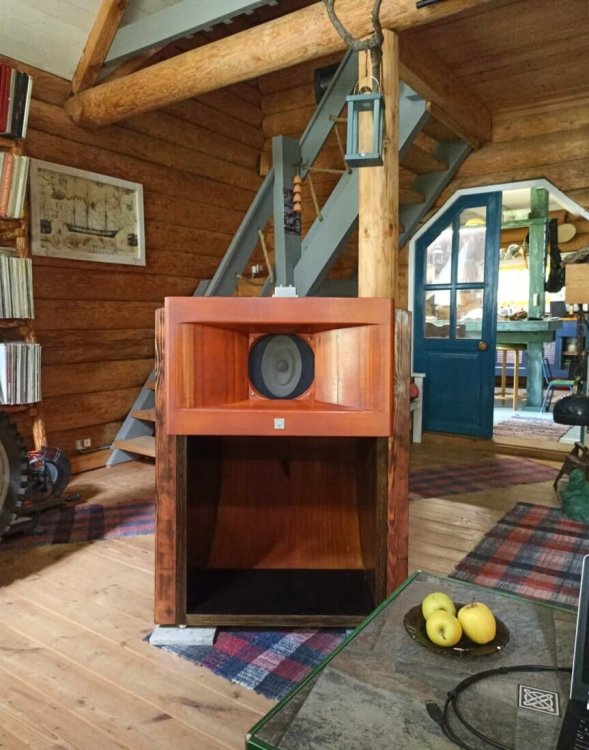

Вентиляционные отверстия. Собрал я усилитель (в перспективе комплект биампинг для акустической системы), изучая литературу 50 ... 60 годов, используя лампы того же периода. Хотелось мне внешне оформить данное устройство под стилистику того времени. Как бы то ни было, корпус усилителя, блока питания будет представлять собой коробку, поэтому решил вместо вентиляционных отверстий, или щелей попытаться изобразить вехи прошедшей эпохи. Сегодня винтаж преподноситься в виде витиеватых узоров, хотя мне кажется в те времена такого не было. При освоения нового дела (занятие) нужно пройти через ошибки. Если коротко: - векторная графика занятие трудоемкое (время затратное) хорошо рисовать квадраты, кружочки, криволинейные элементы по сути каждый миллиметр точка. - выбранный Вами рисунок может не подойти к дальнейшей обработки лазером, он должен быть "трафаретным" ко всему толщина оставшихся перемычек нужно привязать к толщине материала. - не стоит как в моем случае использовать материал корпуса из медесодержащего металла, здесь возникает столько проблем что сказывается сильно на себестоимости лазерной обработки. - и т.д -
-
Что-то здесь не сходится, судя по проделанному вообще не похожа
-
Выходные прошли в дикой гонке на выживание - хозяйственные работы по дому и участку, установка входного дросселя-аттенюатора в УМ, прогрев и небольшое тестирование нескольких видов входных ламп... Полностью все запланированные задачи я не выполнил, просто не успел, но главное сделано! Конкретно по входным лампам фонокорра: основной комплект у меня в работе - МЕ1400 с логотипом Valvo от Mullard. С ними остальные и сравнивал. Успел послушать только Marconi KTZ63 (чтобы оценить потенциал применения на входе 6J7-подобных) и CV358 (армейский вариант EF37a) с логотипом Telefunken от того же Mullard|Blackburn. Опустив подробности, лень стучать по клавиатуре, сразу скажу, KTZ63 на классике меня полностью разочаровали, хотя на джазовой музыке звучали приятно, винтажно, пушисто и вкрадчиво. Убрал в красивые коробочки до лучших или худших времён. По результату даже не стал пробовать 6С6 RCA 40-х и 77 40-х... В конце поставил CV358 и был немного удивлён их отличием по режиму от обычных ME1400/EF37a. Напряжение на аноде опустилось до 156-158В в сравнении с 220В на Valvo МЕ1400, ток вырос значительно. Ещё удивила их полная идентичность по параметрам. Напряжения на анодах различались всего на 2В при одинаковых сетках. Звучание не разочаровало! Концептуально звучали очень схоже с Valvo, что не удивительно, но бодрее, энергичнее, драйвовее, без потери тонких материй. В результате на них и остановился. Пусть работают и радуют. По входному аттенюатору напишу позднее.
-
На "старом АП" в теме -Сеционирование трансформаторов- нашёл такую рекомендацию: пост№119 В качестве вакуумной установки хорошо себя зарекомендовала вакуумная посуда для хранения продуктов. Представляет из себя бокс из прочного прозрачного пластика с герметичной крышкой, в крышке клапан, в комплекте помпа. Работает здорово: лак, в который погружается якорь, буквально вскипает от пузырьков воздуха, образовывая белую пену:shock: В качестве термо-шкафа духовка с градусником, но прийдётся договариваться с женойгы-гы Никто не пробовал такой вариант?
-
Я просто обратил внимание на реплику Анатолия, что такие колечки пользовались спросом на Авито. Одно дело - в сетке входной лампы. И совсем другое - в сетке выходного триода с сигналом 45-50в амплитуды. -
А в сетку 45й? Если уж браться то по максимуму, для себя же делаем, кстати перемычки практически никакой рояли не играют. При входной Ri 10 кОм меньше никак.
-
Еще бы, IDE пользуется возможностями кристалла процентов на 10 в угоду мультиплатформенности, а Algoritm Builder это голый ассемблер с плюшками в виде подсказок и мастеров установки разных фьюзов и записей в регистры, им можно кристалл использовать на 100%, плюсом внутрикристальная отладка, да еще и компиляешь в IDE мигание светодиода, хоп, и 2 кило кода шьется, так намного не хватит и кто его знает, чего там в библиотеках написано, а тут сам написал, так и работать будет, винить уже некого :) Было дело, в 2 кило уписал управление топливораздаточной колонкой, с табло, кучей датчиков и кассовым интерфейсом, отлаживал полгода. -
Агент час с лишним проводил анализ...очень познавательно. Думаю надо начать с нее..На лампе я уже слушал. 1. Что это за схема Фильтр DSD-потока с шины I2S: пассивный ФНЧ 2-го порядка (Саллен–Ки, повторитель) → истоковый повторитель на JFET → выходной разделительный конденсатор. Тракт сигнала: text Вход ── Свх 1 мкФ ── R1 4,7 кОм ──┬── R2 4,7 кОм ──┬── Rст 100 Ом ── затвор J1 │ │ C1 2200 пФ C2 1000 пФ │ │ └── к истоку J1 └── GND (к выходу) J1: сток ── +12 В; исток ──┬── Свых 4,7 мкФ ── Выход ── R5 150 кОм ── GND └── коллектор Q1 (источник тока 5 мА) 2. Фильтр (подтверждается подписью «Элементы фильтра Баттерворта» — на схеме зелёным выделены R1, R2, C1, C2) Это Саллен–Ки с повторителем (J1 — буфер с K=1): C2 включён с выхода фильтра на землю, C1 — с средней точки R1/R2 на выход повторителя (бутстрэп-конденсатор, классика схемы Саллен–Ки). f₃дБ = 1/(2π√(R1·R2·C1·C2)) = 1/(2π·4,7к·√(2,2 нФ·1 нФ)) ≈ 22,8 кГц Q = √(C1/C2)/2 = √2,2/2 ≈ 0,74 (идеальный Баттерворт = 0,707) → АЧХ максимально плоская, без горба. Крутизна спада — 12 дБ/окт. Для DSD128…512 (битклок 5,6448 / 11,2896 / 22,5792 МГц) шум квантования лежит выше ~100 кГц: подавление ≈ 26 дБ на 100 кГц, ≈ 46 дБ на 400 кГц, ≈ 66 дБ на 1 МГц. При этом в полосе 20 кГц спад всего ≈ −2 дБ. R1 = 4,7 кОм, кроме прочего, ограничивает ток, который выход I2S отдаёт в ёмкости фильтра (≈0,7 мА макс.). 3. Питание и смещение +12 В, развязка: 100 мкФ (электролит) ‖ 0,1 мкФ (керамика) на землю. Делитель смещения: R3a 1 МОм → R3b 1,2 МОм → R4 2,2 МОм с +12 В на землю (ток 2,7 мкА). Точка R3a/R3b ≈ 9,3 В — развязана конденсатором 10 мкФ. Точка R3b/R4 ≈ 6,0 В — отсюда питается затвор: через R2 (4,7 к) и Rст (100 Ом) на затвор J1 (тока затвора нет, ~0,5 нА, поэтому падение на Rст нулевое). Эта же точка по переменному току заземлена через C2. 4. Режимы транзисторов — главное J1 — LSK170B (N-канальный JFET), включён общим стоком (истоковый повторитель) Параметр Значение Uзи (затвор) ≈ +6,0 В (с делителя) Id 5 мА — задаётся источником тока, а не JFET Uзи(раб.) = Uз − Uи ≈ −0,06…−0,5 В (типично ≈ −0,2 В; Idss бина B = 6…12 мА, Vp = −0,2…−2 В) Uи (исток) ≈ 6,1…6,5 В (типично 6,2 В) Uси 12 − 6,2 = 5,8 В Область Насыщение (активный/пинч-офф режим): Uси = 5,8 В ≫ |Uзи − Vp| ≈ 0,2…0,8 В, Id = Idss(1−Uзи/Vp)² — квадратичный закон соблюдён gm ≈ 16 мС (gfs 22 мС при Idss, scale √(Id/Idss)) → Zвых ≈ 1/gm ≈ 60 Ом Рассеяние 5,8 В × 5 мА = 29 мВт (предел 400 мВт) Именно повторитель: Kу ≈ 0,95…0,99, входное сопротивление ~ГОм (не нагружает фильтр), выходное ~60 Ом (легко качает 150 кОм нагрузки). Назначение — развязать фильтр от нагрузки и быть буфером в Саллен–Ки. Q1 — BC550C: проходной транзистор источника тока (схема с коллектором вверх, «исток J1 → коллектор Q1») Параметр Значение Uк 6,2 В (подключён к истоку J1) Uэ 5 мА × 120 Ом = 0,6 В Uб ≈ 1,25 В Uкэ 5,6 В, Uбэ ≈ 0,65 В Область Активная (линейная): Uкэ = 5,6 В ≫ Uкэ(нас) ≈ 0,1…0,3 В; коллекторный переход смещён обратно (Uкб = +5 В) Iк ≈ 4,99 мА, Iб ≈ 10 мкА (hFE 400…800) Рассеяние ≈ 28 мВт Q2 — BC550C: регулирующий (следящий) транзистор Параметр Значение База верх Re (0,6 В) — следит за током Эмиттер земля (0 В) Коллектор база Q1 (1,25 В) — отбирает лишний базовый ток Uбэ ≈ 0,6 В (на пороге открывания), Uкэ = 1,25 В, Uкб = +0,65 В (обратное) Область Активная: Uк > Uб > Uэ, коллекторный переход обратно смещён (не насыщен!) Iк ≈ 40 мкА Как работает источник тока (в точности по подписи на схеме «Q1, Q2, Re, Rb: источник тока около 5 мА в истоке J1»): Rb 100 кОм подтягивает базу Q1 с его же коллектора (т. е. с истока J1, 6,2 В) — это и запуск, и питание базы: I(Rb) = (6,2−1,25)/100к ≈ 50 мкА. Q1 открывается, ток через Re растёт, напряжение на Re растёт. Как только U(Re) достигает Uбэ(Q2) ≈ 0,6…0,65 В, Q2 приоткрывается и начинает сливать избыток базового тока Rb в землю, запирая Q1. Равновесие: I = Uбэ(Q2)/Re ≈ 0,6…0,65 / 120 ≈ 5,0…5,4 мА — совпадает с подписью «около 5 мА». Итог: все три транзистора работают в активной (линейной) области — J1 в режиме насыщения по-джит-фетовски (пинч-офф), Q1 и Q2 — в активном режиме биполярников, ни один не в насыщении и не в отсечке. 5. Мелочи, которые стоит знать Rст 100 Ом — не «токозадающий», а гасящий резистор в затворе (с Cзи LSK170 ≈ 20 пФ даёт полюс ~80 МГц, давит паразитное возбуждение). Выход: Свых 4,7 мкФ + R5 150 кОм → ФВХ с частотой 0,23 Гц (не сказывается). Постоянная составляющая (~6,2 В) на выход не проходит. Вход: Свх 1 мкФ с цепью смещения (~1,1 МОм) → ФВХ ≈ 0,15 Гц. Скорость: при 5 мА и C1 = 2200 пФ максимальная скорость нарастания ≈ 2,3 В/мкс — с большим запасом для звука. Разброс: у LSK170B Idss = 6…12 мА, Vp = −0,2…−2 В, поэтому Uзи и Uи «плавают» от экземпляра к экземпляру (Uи ≈ 6,05…6,5 В), но ток всё равно держится 5 мА — источник тока всё определяет. Главное, чтобы Idss конкретного экземпляра был заметно больше 5 мА (бина B хватает с запасом, бина A — уже впритык). 6. Что на схеме выглядит неоднозначно Нижняя обкладка конденсатора 10 мкФ (развязка точки 9,3 В) на рисунке визуально никуда не уходит — скорее всего, подразумевалась земля, но в отрисовке это не показано. На работу остальной схемы не влияет. Часть резисторов (R3a, R3b, R4, R5, Rb, Re, Rст) нарисована тёмными/пунктирными прямоугольниками, поэтому их номиналы я сопоставил по подписям и по геометрии (положение подписи + разрывы в проводнике) — уверенность высокая, но не абсолютная для R3a/R3b/R4. 1h 11m 39s | 8 minutes ago -
77. Лютый такой винтаж - мосты Сименс. Так отдам, с любым пунктом темы. -
Мне очень нравятся трансформаторы от Золотой Середины. А вот их корпуса -ни разу не покупал и схемы с их сайта меня не впечатляли.....
-
-
