Recommended Posts

Posted

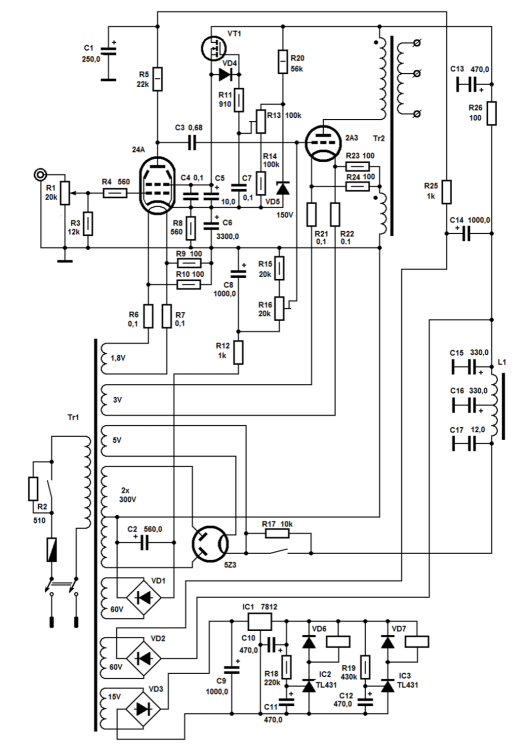

Порылся у себя в переписке, и за одиннадцатый год нашел рекомендованный режим Сергеем ZXSом(давно его нет с нами)
С уважением, Nittis

  • Like (+1) 1
Posted
6 часов назад, Raffel сказал:

Cary Audio CAD805C Tube Monoblock Power Amplifier-кто рить слушал эти моноблоки

Привет. В "Моя последняя система" Сергея Лебедева лучше всего сразу написать, у него в трёх разных вариантах были.

Posted
1 час назад, S.Laptev сказал:

Привет. В "Моя последняя система" Сергея Лебедева лучше всего сразу написать, у него в трёх разных вариантах были.

Проходили экспертизу в Твери , будучи во владении ув. Валерия Плигина , эти CAD-805 .  Тембрально и музыкально бездарный звук , непонятно было , когда Валерий слушал ещё их на полипропиленовых Проаках респонс-3,5 , но уже на Лаутерах, на Танноях Голд монитор стала слышна их реальная музыкальная безликость.  Апгрейду не подлежат , были разобраны на запчасти , дорогостоящий американский ""хлам "" , имхо.

  • Like (+1) 1
Posted
9 часов назад, Кружка сказал:

С той подачи недавно зацепил за океаном 18 штучек скопом. Пусть будут.

Хорошая лампа 36а.

 Я даже одну синюю видел.

За все годы.

Posted

От Аббаса

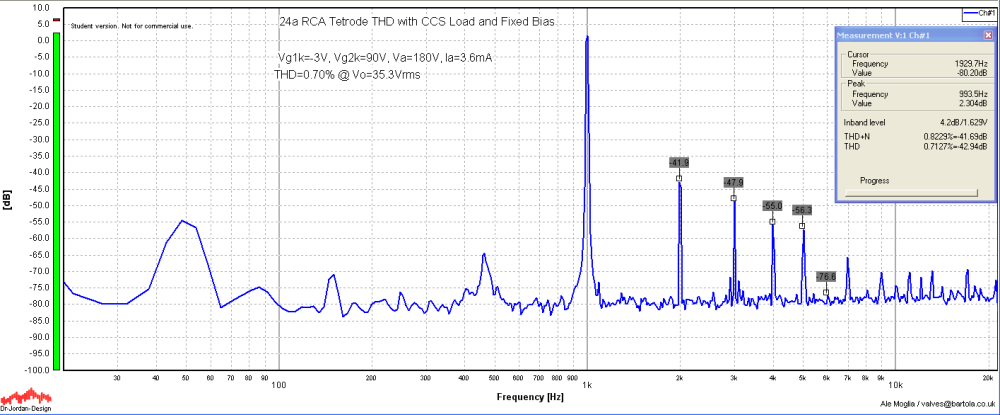

Лампа 24 заслуживает отдельного разговора, может быть позже напишу подробно.
Я давно с ней экспериментировал, но только недавно обратил внимание на интересный факт: в оригинальном лофтин-уайте использовалась именно 24-я, а не триод. Конструктивно лампа представляет собой 27-ой триод с дополнительной сеткой.
Лампа очень капризная и требующая тщательной подстройки режимов. Причем высоких напряжений на экранной сетке 24-я не любит, начинает визжать и звенеть. Анодный резистор следует брать не менее 100 кОм, я использовал двухваттный АБ, а экранную сетку без делителя запитал через английский композитный резистор 1 МОм. При этом на сетке напряжение составило 35 В, на аноде 220, анодный ток около 1 мА. Примерно в таких режимах она используется и в оригинальном лофтине.
Кстати, выставить лампы в режимы, обещанные РСА-евскими даташитами, мне так и не удалось. Возможно, потому что у меня все сплошь ранние экземпляры без буквы А.
Лампа требует металлического колпачка и заземленного экрана на выводе сетки, с керамическим жутко хватает наводки.
По звуку хороши ранние 24-ки кэннингэм, более "зализанные" и "гладкие", певучие арктурусы и безумно прозрачные, но сухие филко, которые мне напомнили лампы телефункен. В итоге остановился на арктурусах.
И еще одна проблема - у ранних 24 встречается плохая изоляция между подогревателем и катодом. Некоторые экземпляры фонят безбожно. Да и вообще именно 24-е определяют уровень фона усилителя, а не прямонакальный драйвер и 2а3.

От КАА:

24А - сложное для приготовления изделие. Исторически это первая крупносерийная американская многосеточная лампа разработки начала 20-х годов, и когда её делали - многого ещё не умели. В частности, у неё малоэффективный катод. Две основных проблемы использования её в качестве драйвера в НЧ-усилителе таковы. Во-первых, необходимо высокое напряжение питания - большой участок анодно-сеточной характеристики невозможно использовать из-за динатронного эффекта. Во-вторых, трудно подобрать достаточно линейный режим. 24А линейна в достаточно узком диапазоне сеточных смещений, и даже при точном подборе трудно получить КНИ меньше 0,7%, к тому же это зависит от экземпляра. Можно попробовать использовать 24А в ультралинейном режиме с питанием экранной сетки от дополнительного каскада, но двухламповость при этом исключена. Если Вы всё же хотите попробовать, то можете попытаться повторить "в лоб" оригинальный Лофтин-Уайт, который был собран на #24 и #50 - прямой предшественнице трёхсотки.


  • Like (+1) 1
Posted
В 12.04.2024 в 23:39, Nittis сказал:

Порылся у себя в переписке, и за одиннадцатый год нашел рекомендованный режим Сергеем ZXSом(давно его нет с нами)
С уважением, Nittis

Ради чего в наше время? Усиление триода. Кривизна жуткая.

Posted

По поводу гудит - не гудит при накале переменным током.

Когда то попадалась заметка от какого то американца, всё зависит от жёсткости пружины натягивающей нить, если пружина ядрёная, нить сильно натянута, вибрации исключены, но такая нить имеет меньший срок службы, причём пишет что вразы меньший. Приводит аналогию с двумя пружинами, одной сжатой, другой несжатой, обе погрузили в кислоту. Куда делась энергия сжатой пружины ?

Соответственно слабонатянутая нить вибрирует и фонит, но работает дольше.

Причём это не брак, а разные технические условия.

Posted

Дык нам и про вакуум в баллонах никто никогда не рассказывал, а он где то шестьпэтрёшечный, а где то кинескопный, отсюда и позрачность в звуке.

  • Like (+1) 1
Posted
45 minutes ago, Сергей Б said:

Дык нам и про вакуум в баллонах никто никогда не рассказывал, а он где то шестьпэтрёшечный, а где то кинескопный, отсюда и позрачность в звуке.

Вот  это да, чем ваккумнее тем катод меньше отравляется и тем меньше температура для заданной эмиссии, в косвенном конечно.

Posted

Может и бред, но слышал что при слабом вакууме, самые слабые сигналы, то есть та самая детальность и изыскнность, не долетает до анода, мешают атомы газов.

Posted
1 hour ago, Сергей Б said:

Может и бред, но слышал что при слабом вакууме, самые слабые сигналы, то есть та самая детальность и изыскнность, не долетает до анода, мешают атомы газов.

Вряд-ли мешают.
1 мА = 1 мС/s. Пусть -80 dB, то есть 100 нанокулон/секунду. заряд электрона ~ 1.6-19.
Таким образом 100e-9/1.6e-19=625 000 000 000 электронов, в секунду. Даже при 20 кГц все одно много.

Катод - до свидания, косвенный, ток сетки, ионный, вторичная эмиссия от ионов.

В лампе должно быть минус седьмой, в бытовухе - бывает минус четыре (брак 90%, со слов участвовавшего, под конец союза). Хорошо бы минус 10, но для этого надо керамику и материалы вакуумной плавки. Страны побогаче так и делали, особенно американцы. Стекло в смысле вакуума очень сложный предмет. Греть начнешь - портится, не нагреть - не откачаешь. Про вакуумную плавку стекла не слышал. Кстати ЭЛТ у тетроникса - керамические.

  • Like (+1) 1
Posted
4 часа назад, Сергей Б сказал:

По поводу гудит - не гудит при накале переменным током.

Когда то попадалась заметка от какого то американца, всё зависит от жёсткости пружины натягивающей нить, если пружина ядрёная, нить сильно натянута, вибрации исключены, но такая нить имеет меньший срок службы, причём пишет что вразы меньший. Приводит аналогию с двумя пружинами, одной сжатой, другой несжатой, обе погрузили в кислоту. Куда делась энергия сжатой пружины ?

Соответственно слабонатянутая нить вибрирует и фонит, но работает дольше.

Причём это не брак, а разные технические условия.

Всё может быть, всё может статься, с женою может муж расстаться и т.д.

Все нити разные, круглые, плоские, квадратные. Подвешены по разному, при помощи пружин, консолей, прямо к слюде, перекинутые через проволочки и т.д. причём у одного и того же типа ламп, например у 45-й, со временем нить растягивается, слабеет.

Posted
5 hours ago, Сергей Б said:

всё зависит от жёсткости пружины натягивающей нить

1. Вы усилие посчитайте и найдите смещение.
2. Учтите, что катодом является объемный заряд.
3. При такой температуре скорее влияет остывание нежели вибрация от силы Ампера.



Posted
В 12.04.2024 в 13:23, maximka сказал:

Вопрос к знатокам, кто не будь использовал 24А как драйверную к 2А3

Из старых прямонакалов драйвером к 2А3 очень понравилась 6А4 в гальванике(смит). Дальше макета дело не дошло, на то время была одна 2А3)

  • 2 weeks later...
Posted

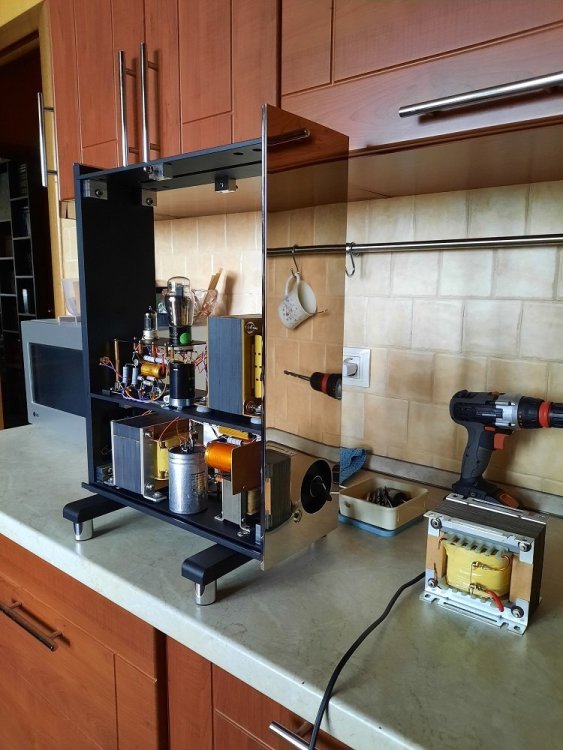

45я с к.тр. 47 :smile-31:, входная, она же драйвер ЕСС81 Psvane, уровень помех по В3-57 -72дб, полоса по-3db: 4-56.000гц, мощность: AN-E звучат убедительно)))


  • Like (+1) 8
