6С4С и её родственники. Теория. Практика.

Xрюн222

By Xрюн222
in Help for beginners

 Share

Если я меняю в усилителе переходной конденсатор К78-2 на К40У-9, ФТ3, К76-2 того-же номинала или на другой , при прослушивании я:

47 members have voted

  1. 1. я меняю в усилителе переходной конденсатор К78-2 на К40У-9, ФТ3 того-же номинала, при прослушивании я:

    • Разницу в звуке не слышу от замены конденсаторов.
      3
    • Слышу разницу в звуке при замене конденсатора .
      31
    • Никогда не сравнивал, поэтому не знаю .
      13

Recommended Posts

ТимВал Local

ТимВал

Posted
Posted
5 минут назад, ДимДимыч сказал:

Не понимаю я зачем минимум.

Настоящий инженер делает то что надо из того что есть, из минимума! Сделать 3-х ваттный ТВЗ из пудового "железа", сможет любой дурак. :smile-03:

  • Hmm... (-1) 1
  • Replies 821
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Евлампий 2
Евлампий 2

Насколько я понял, сверхглубокие НЧ как таковые - это своего рода побочка. Энтузиасты утверждают, что с БТВЗ (вероятно, из-за чрезвычайно ненапряжного режима "во всех отношениях" по железу) по-иному,

Xрюн222
Xрюн222

Под 1 шт 6с4с и тп.Только что со станка. Прям еще теплый :). По советам ДД и Сергея Б

Ollleg
Ollleg

"Мы тут ни при чем." это отождествление с кем? За "нормальность" топит Буран, сколько не изменял коммент, смысл остался тот-же, лучше бы в первом варианте и оставил, а то по 10 раз нужно возвраща

Posted Images

Ollleg Mentor

Ollleg

Posted
Posted
12 часов назад, ТимВал сказал:

Куда ведёт нас "сила мысли", теперь понятно. В банк за кредитом.:smile-03:

Любое хобби затратно, а наше в разы. Но можно один раз купить старый Урал в хорошем состоянии и им любоваться всю оставшиеся жизнь , повествуя всем, какой прекрасный ламповый звук из него вытекает наружу....



12 часов назад, ТимВал сказал:

Настоящий инженер делает то что надо из того что есть, из минимума! Сделать 3-х ваттный ТВЗ из пудового "железа", сможет любой дурак. :smile-03:

Несерьёзно, уж извините.

  • Like (+1) 1
  • Smile 2
Stan Marsh Mentor

Stan Marsh

Posted
Posted
3 минуты назад, Ollleg сказал:

полосой

С полосой тут связи нет. Там другие формулы, ставь хоть 1 Гц, не вопрос. Это наука, она не подчиняется нашим капризам, это капризы ей подчиняются.

Михаил SM Local

Михаил SM

Posted
Posted
10 минут назад, ТимВал сказал:

Вы видимо не инженер, уж извините.

Инженером ты быть может и не обязан, но практиком и адекватом своей мысли - необходимо  . Иначе превращаешься в тривиального флюка -  всё есть, трансы только ..., ноу комменц.  Сделайте сами , какие наши годы -  сердечники ОСМ в доступе или от Прибоя , провод подорожал правда. Я  всегда говорю своим друзьям , лучше ""поголодать"" , покопить , скинуть баласт с закрамов , но купить реальную вещь -в S.E.  это главное -  выходной трансформатор и звучащая лампа .

Р.С. По поводу полосы в 1 герц или ниже.   С такой полосой и БВЗТ приемлемы , имхо, на АС с реальной полосой как у Монтан (НЧ = 16 гц) . Но не понимаю , зачем технологии Титаника (который утоп , к слову) применять для прогулочных яхт , которыми в аналогии являются большинство АС с небольшими динамичками и полосами в лучшем случае от 40 гц , которые от этих БВЗТ начинают трепыхатьсяи задыхаться на нижнем басе .  Для них всё, что ниже 20 гц -  зло и оно если убрано, получаеи ясный ,точный и обыгранный бас в их зоне возможностей.

  • Like (+1) 5
  • Thanks (+1) 1
RSD Veteran

RSD

Posted
Posted
21 минуту назад, ТимВал сказал:

Настоящий инженер делает то что надо из того что есть, из минимума! Сделать 3-х ваттный ТВЗ из пудового "железа", сможет любой дурак. :smile-03:

  Вот я и думаю, зачем нормальному радиолюбителю по доброй воле становится настоящим инженером? Да и проблема SE трансформаторов для триодов с м.т.з. сильно преувеличена. Там то как раз всё проще пареной репы - берёшь железку хорошую и потолще, проволоки всякие, и мотаешь. Считать там особо и нечего, пара формулок. Секций первички пяти хватит на все случаи, трёх даже иногда.

  • Like (+1) 4
Stan Marsh Mentor

Stan Marsh

Posted
Posted
10 минут назад, Ollleg сказал:

на правильном пути

Не знаю. Меня чужие пути не волнуют. Есть физика, там все ответы на эти (и другие) элементарные вопросы. Очевидно же: выбираем частоту среза 20Гц и КПД 80℅ - один калибр трансформатора, выбираем 2Гц и 90℅ - другой. Это собственный выбор, никакие Бураны с Валериями нас ни к чему не принудят. Взяли учебник, воспользовались формулами в соответствии с собственными требованиями, и всё тут.

  • Like (+1) 6
  • Smile 1
BAA Master

BAA

Posted
Posted
10 минут назад, RSD сказал:

Вот я и думаю, зачем нормальному радиолюбителю по доброй воле становится настоящим инженером?

И чем стать ненастоящим лучше? Пользование простейшими формулами и письменными источниками никого никем не делают.

ТимВал Local

ТимВал

Posted
Posted

Ну давайте посчитаем, благо всё одно мотать буду. Заодно и мне поможете. :smile-59:

Есть "железо" от ОСМ1-0,063.

Qc=6,25см* Lc-16см. Окно Qo=5см* Максимальная индукция сердечника 1,7 Тл.

Лампа 6С4С Ri=0,8k Будет Ra=6k и R=8ом. Ia-50ma, Р=3 ватта.  КПД достаточно 0,8.  Хочу НЧ до 30 Гц.

Какими будут моточные данные?

Есть у меня "бумажный" расчет и есть данные моделирования. Они слегка не совпадают. :smile-61:

П.С. Те кого от слова ОСМ сразу тошнит, могут не участвовать. :smile-09:





RSD Veteran

RSD

Posted
Posted

  Вам нельзя помочь, т.к. на такой железке можно намотать только дроссель фильтра питания.  Для указанной лампы нужно сечение раза в два побольше. кпд 0.8 вообще за гранью.

  • Like (+1) 2
  • Thanks (+1) 1
  • Smile 1
RSD Veteran

RSD

Posted
Posted

  Ладно, шутка же. Конечно можно намотать. Но я такие трансформаторы маленькие для таких ламп не тулил, т.к. иная коньцэпсия.

Константин Proficient

Константин

Posted
Posted
12 минут назад, ТимВал сказал:

Есть "железо" от ОСМ1-0,063.

Валерий, у всех нас что-то есть. Но это не означает, что "подходит для проекта". Зачем тратить медь, время для изготовления, когда среди тех же ОСМ можно выбрать более подходящее железо?

  • Smile 2
Goofnm Proficient

Goofnm

Posted
Posted
56 минут назад, Михаил SM сказал:

в S.E.  это главное -  выходной трансформатор и звучащая лампа .

Р.С. По поводу полосы в 1 герц или ниже.   С такой полосой и БВЗТ приемлемы , имхо, на АС с реальной полосой как у Монтан (НЧ = 16 гц) . Но не понимаю , зачем технологии Титаника (который утоп , к слову) применять для прогулочных яхт , которыми в аналогии являются большинство АС с небольшими динамичками и полосами в лучшем случае от 40 гц , которые от этих БВЗТ начинают трепыхатьсяи задыхаться на нижнем басе .  Для них всё, что ниже 20 гц -  зло и оно если убрано, получаеи ясный ,точный и обыгранный бас в их зоне возможностей.

Неа. В SE главное - правильный динамик, а транс это второе главное. Тоже главное, но второе.
Альтек или ТФК можно слушать в удовольствие и с трансом от Ригонды, а применения мегавыходника
с 4ГД28 той же Ригонды даст прирост в пяток процентов к ТВЗ. Если вообще даст.

Про полосу совершенно верно. Ухо чувствительно в первую очередь к искажениям.
Полоса ему по барабану. Ограничивая полосу мы упрощаем жизнь динамику и усилителю,
следовательно уменьшаем искажения, следовательно - лучший звук.

sova Local

sova

Posted
Posted
1 час назад, Михаил SM сказал:

в S.E.  это главное -  выходной трансформатор и звучащая лампа .



Остальное :  силовик, дроссель да и резистры с конденсаторами и предвыходные лампы , а может и шасси, если и менее главные,  то не сильно менее. При неудачном выборе  какого нибудь резюка он похерит громадные затраты на все остальное :( А если учесть что стоимость их (не моточных) микроскопически мала в сравнении с выходником то пренебрегать этим никак нельзя.

  • Smile 1
Xрюн222 Mentor

Xрюн222

Posted
  • Author
Posted
1 час назад, Ollleg сказал:

Любое хобби затратно, а наше в разы. Но можно один раз купить старый Урал в хорошем состоянии и им любоваться всю оставшиеся жизнь , повествуя всем, какой прекрасный ламповый звук из него вытекает наружу....

Как вариант, можно купить один раз старый предвоенный большой топовый Телефункен-Сименс-АЕГ, или Блаупункт, или даже Сабу или Грюндиг ( эти начала 50х гг) , можно (нужно) не только любоваться. Потом при оказии докупить другой такой, чтоб для стерео. Потребуется сделать некоторую профилактику, не бог весть какую сложную

  • Like (+1) 1
ТимВал Local

ТимВал

Posted
Posted
26 минут назад, Константин сказал:

среди тех же ОСМ можно выбрать более подходящее железо?

ОСМ1- 0,25 или сразу 0,4 ?  У меня силовик на 0,16-м примерно... :smile-59:

Алекс Proficient

Алекс

Posted
Posted
17 минут назад, ТимВал сказал:

ОСМ1- 0,25 или сразу 0,4 ?  У меня силовик на 0,16-м примерно... :smile-59:

0.4 компактный, места занимает чуть больше чем 0.25, однозначно его брать.

Ollleg Mentor

Ollleg

Posted
Posted
11 часов назад, ТимВал сказал:

ОСМ1- 0,25 или сразу 0,4 ?  У меня силовик на 0,16-м примерно... :smile-59:

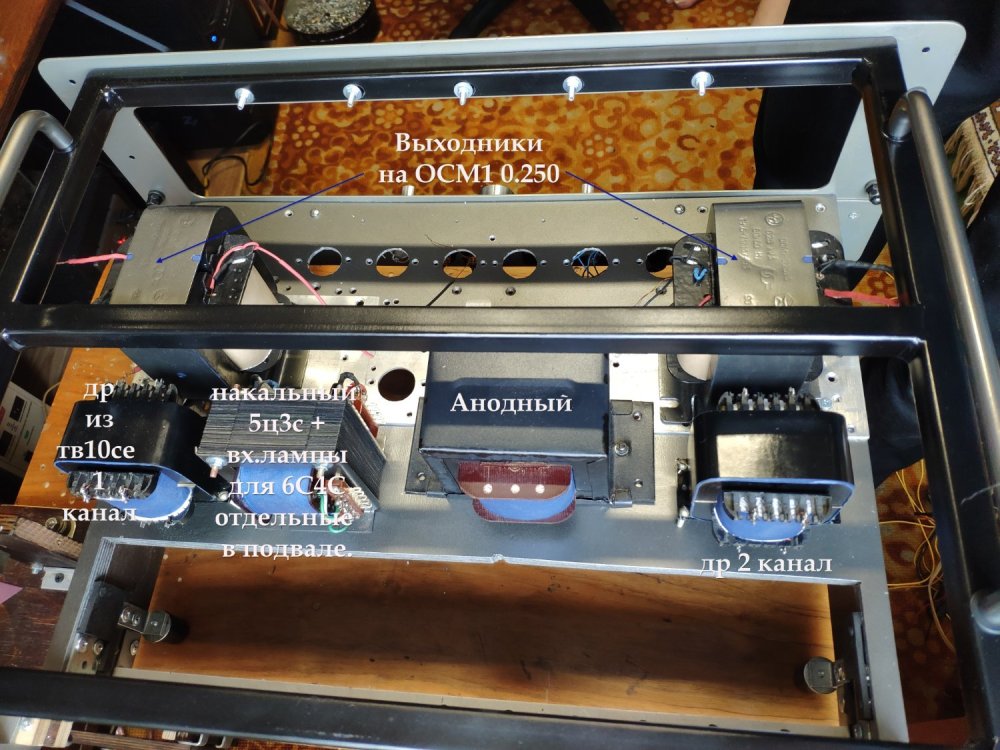

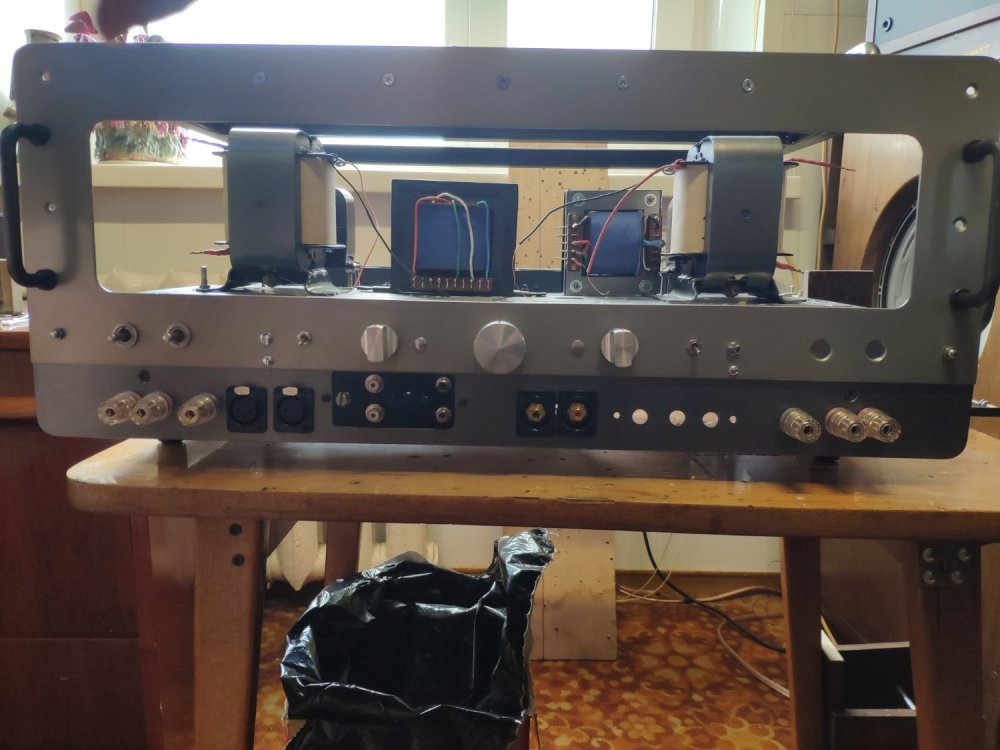

У меня анодный вообще тихий, при вкл. в сеть его не слышно, запас ого-го, но выходные поболе по размерам. И что? Усилитель включен в сеть или нет только по лампе индикаторной можно определить......Всё самомот.

 И эта громада вся для СЕ на 6с4с. Прикидываю, как в этой куче тв6се будет выглядеть?

Да. железо можно ОСМ 0.25 купить недорого, медь на один выйдет дороже пары готовых дохляков от аудиоинструмента... Но это будет хотя бы нормально играть....Это не просто слова - и дохляки имею и самонамоты на ОСМ на выход - поэтому реально звук могу сравнивать .

400 (1).jpg400 (2).jpg

Просто хобби,

не инженер, обычный радиолюб.



  • Like (+1) 2
  • Smile 3
Константин Proficient

Константин

Posted
Posted
20 минут назад, ТимВал сказал:

ОСМ1- 0,25 или сразу 0,4 ?  У меня силовик на 0,16-м примерно... :smile-59:

Вариант, смириться с тем фактом, что в SE твз сравнимы по габаритам с силовиком, учитывая "по-инженерному" тот факт, что они работают с подмагничиванием. 0,25 за глаза, 0,16 при правильном рассчете вполне.

"Меньше не имеет смысла" (с)

RSD Veteran

RSD

Posted
Posted
20 минут назад, Ollleg сказал:

Да. железо можно ОСМ 0.25 купить недорого

  А какое у них сечение?
