Recommended Posts

Posted

Да оно и так хорошо если 3 получится... Опять же от экземпляра.

Ну вот у тебя акустика "бумажная и чувствительная" и тебе типа этого хватит... Мне, может, тоже. А у кого она "небумажная" и нечувствительная, то SE на 6с4с не для них просто.

  • Like (+1) 1
Posted
Только что, Xрюн222 сказал:

Да оно и так хорошо если 3 получится... Опять же от экземпляра.

Ну вот у тебя акустика "бумажная и чувствительная" и тебе типа этого хватит... Мне, может, тоже. А у кого она "небумажная" и нечувствительная, то SE на 6с4с не для них просто.

Да мне уже в личке предложили 6r7gt, 6r7g , созреваю, так что деваться некуда.... Придётся рассчитывать первый каскад - я бы побольше амплитуду напряжения взял, скажем с Ra порядка 57....68к (из стандарта), большой ток в первом каскаде ни к чему. Но это моё мнение, так как лучше?

Posted

6r7gt - отлично. 50к в анод - "Не возражаю! Полыхаев" (С) 47 или 51 то бишь Можно и 68. Я делал 1й каскад с 18 к в аноде, 220 в питания и нешунтированный 1,5 к в катоде... Если не ошибаюсь. Правда, после него РГ поставлен порядка 33 к

  • Like (+1) 1
Posted
49 минут назад, Xрюн222 сказал:

6r7gt - отлично. 50к в анод - "Не возражаю! Полыхаев" (С) 47 или 51 то бишь Можно и 68. Я делал 1й каскад с 18 к в аноде, 220 в питания и нешунтированный 1,5 к в катоде... Если не ошибаюсь. Правда, после него РГ поставлен порядка 33 к

Завтра или в понедельник все режимы начерчу, попробуем отобрать годный. Потом попробуем состыковать всё вместе. Между 6с4с и драйвером по напряжению БП развязывающий резистор не предполагаю ставить, а вот между первым и вторым каскадом - в зависимости от выбранного анодного резистора. Резистор сеточной утечки для 6с4с хотел 150к брать, для второго каскада не знаю, с 6г1 вообще не знаком....

Posted
56 минут назад, Xрюн222 сказал:

Правда, после него РГ поставлен порядка 33 к

Между каскадами ? Почему не по входу? Я ориентируюсь на 100К РГ.....

Posted

Ну, это были местные конкретные обстоятельства. И требовалось именно данный РГ, а он 33 к.А на входе утечка 1 МОм.

Если 6с4с с автосмещением, то и 150 и 220 ком ОК.

Posted
В 03.12.2022 в 17:52, Xрюн222 сказал:

6r7gt - отлично. 50к в анод - "Не возражаю! Полыхаев" (С) 47 или 51 то бишь Можно и 68. Я делал 1й каскад с 18 к в аноде, 220 в питания и нешунтированный 1,5 к в катоде... Если не ошибаюсь. Правда, после него РГ поставлен порядка 33 к

Стояла 6R7G в раскачке AL4 в двухкаскадном (сейчас ОМ4 стоит). Хорошая лампа. Ra=35 kOm, Rk=422 Om не шунтированный, Uk=2,2 V.

  • 1 year later...
Posted

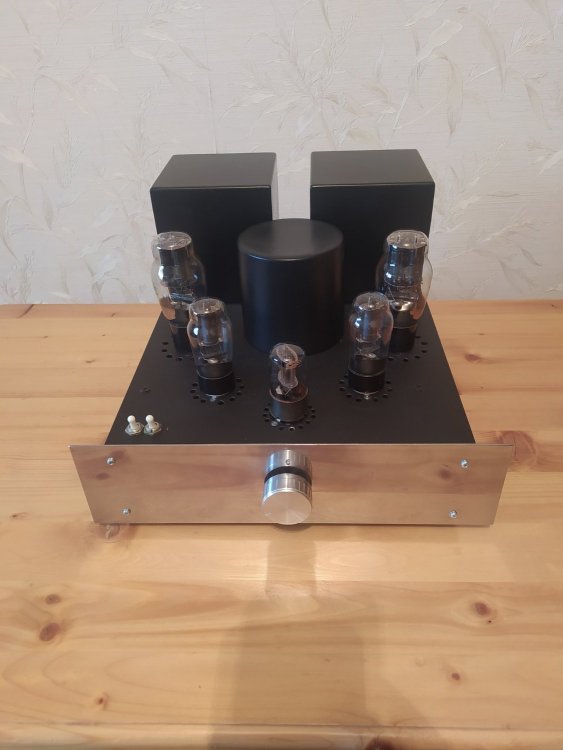

На днях достал из чулана усилитель и переделал его под 6н8с-6с2с-6с4с. Uа-к сделал 360в, смещение-комбинированное, ток-43ма. ТВЗ на ОСМ-016, первичка-3270, вторичка-129. Это порядка 5к, затем добавил катодную, получилось 3510-129, это 6к, третий вариант- 3510-86, около 13к.Мощность при КНИ 8-9% от 4,5 до 5вт. Спектры, которые не порадовали, на 1вт по порядку 5к, 6к, 13к.



6с4с-1вт -13к.jpg

Posted

"Раз такая пьянка"(С) всё равно, может спектры тогда уж и при 2,5 и 3,5 к нагрузки снимете? Тем более, раз "не порадовали" при перечисленных Омах.

  • Like (+1) 3
Posted
18 минут назад, Xрюн222 сказал:

может спектры тогда уж и при 2,5 и 3,5 к нагрузки снимете?

2,5К (1кГц, 1Вт):

- 2-я гармоника -36,5дБ (1,41%)

- 3-я -56дБ (0,17%)

- 4-я  -68дБ (0,09%)

- 5-я  -78дБ (0,01%)

Кг при мощности:

0,5% - 0,1Вт

1% - 0,5Вт

1,5% - 1Вт

2% - 1,5Вт

3% - 2,7Вт

3,5% - 3,2Вт

4% - 3,66Вт

5% - 3,8Вт (макс. мощность)

3К тоже снимал, но сходу не могу найти записи(.

  • Like (+1) 1
Posted

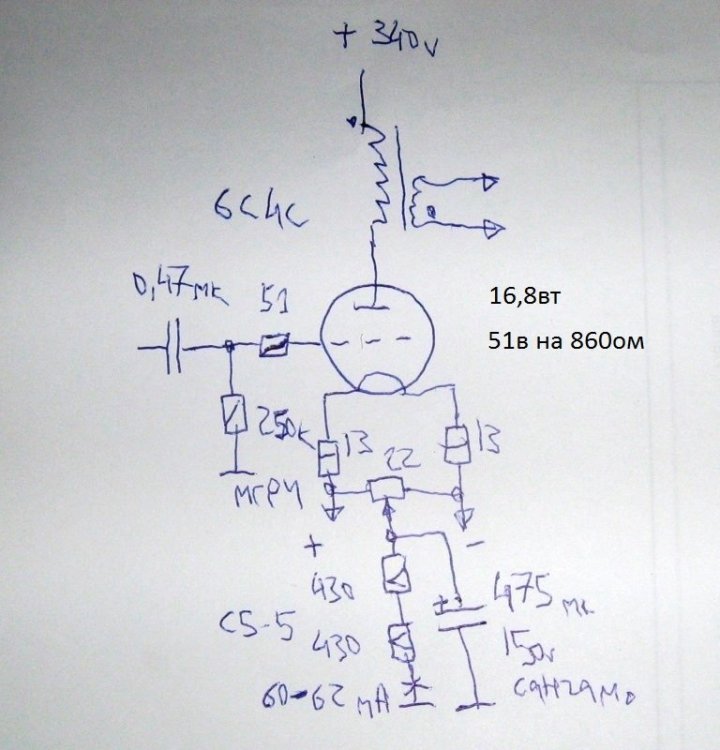

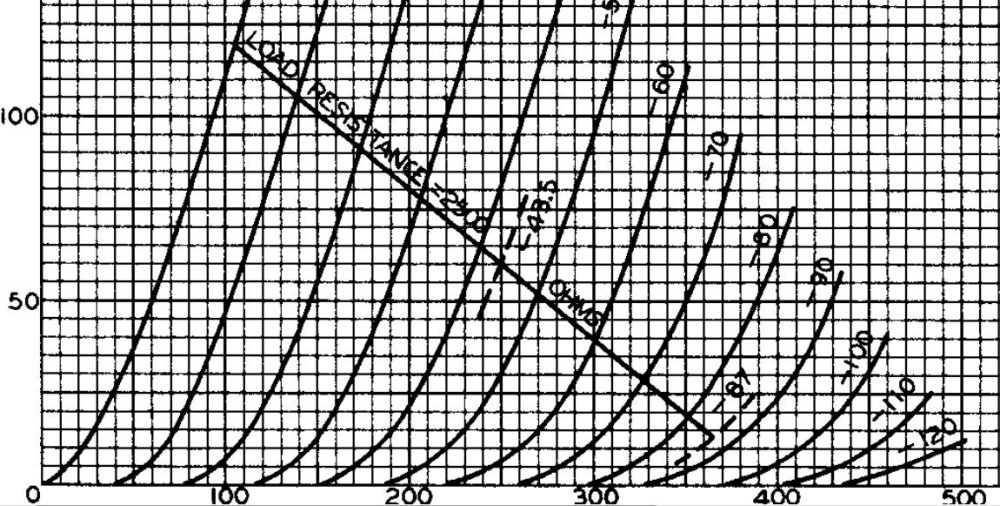

Режим тот же, что у Владимира П.? И что перед 6с4с, драйвер и далее? Дело вот в чем, 360 в и 43 ма это смещение вольт 65 +/-, вероятно. Думаю, что 6с2с драйвером в этом случае вносит свой вклад, возможно даже достаточно заметный.

Posted
9 часов назад, Xрюн222 сказал:

Режим тот же, что у Владимира П. И что перед 6с4с, драйвер и далее?

Для такого режима 2,5К, как мне кажется, будет очень оптимистично :smile-59:. Поэтому здесь все стандартно 250В, -45, 60мА.

Измерял пред с УМ, всего три каскада: 6J5 10К/600 - линейный трансформатор 1:2 - 41МР- МКТ - 6B4G.




Posted
В 01.12.2022 в 01:24, Xрюн222 сказал:

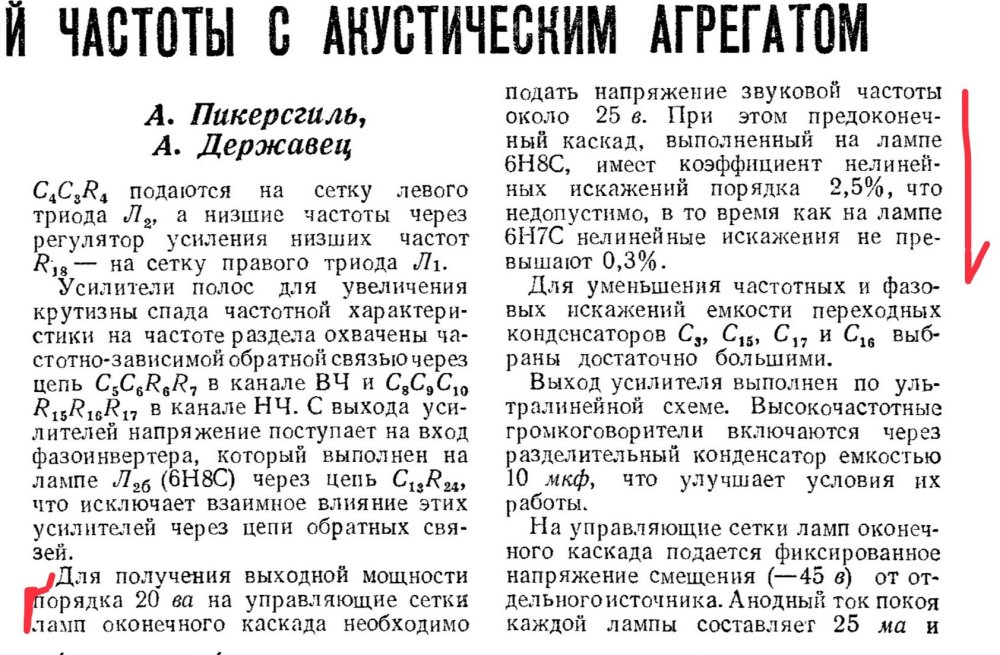

Замечания к 6н8с, читаем внимательно.


Никита, а с какого журнала эта вырезка? Или к какой схеме описание относится? Интересно почитать

Posted

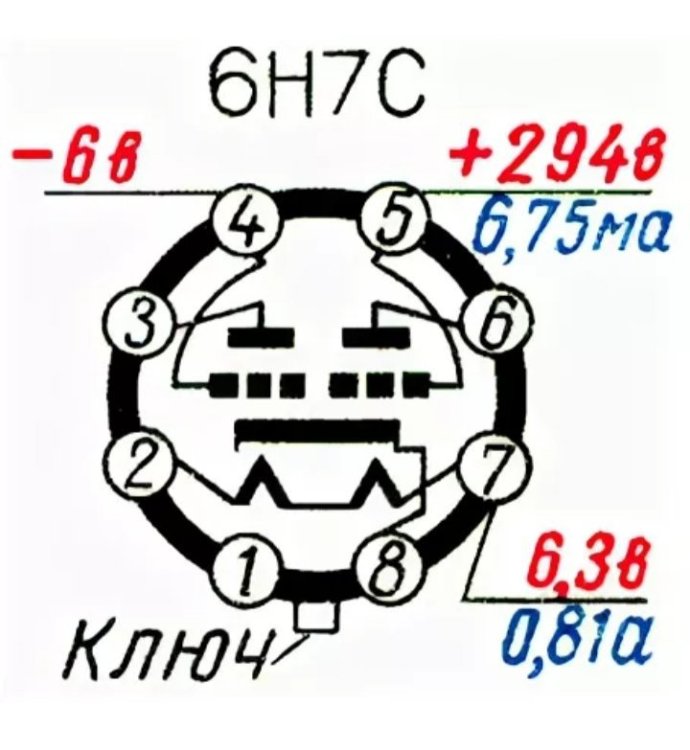

Я соглашусь что 6Н7С отыгрывает высокие и среднии интереснее. Она одна из самых моих любимых ламп.

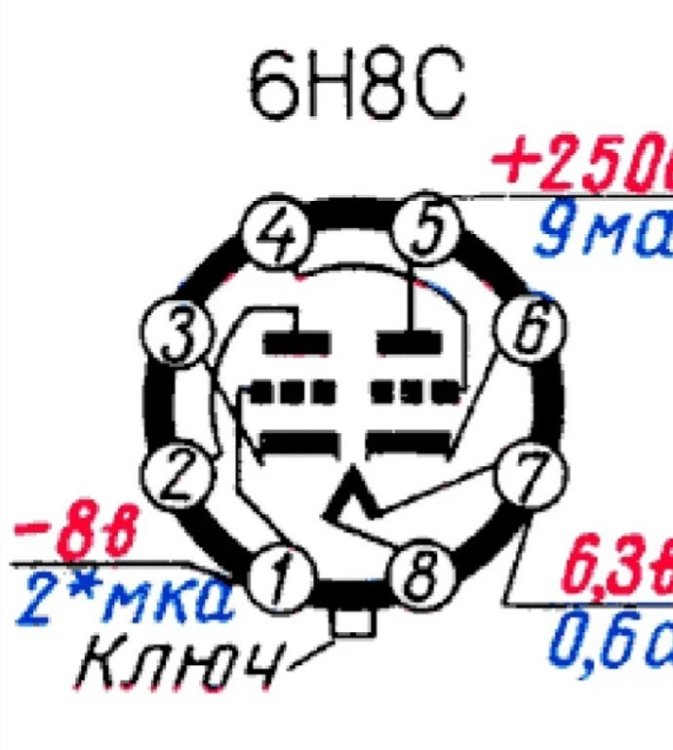

Но у меня вопрос, сколько по входу ей можно "вдуть" ☺️ вольтей? Помнится мне, что на старом АП, Манаков указывал на это. Типа, что место в драйвере - 6Н8С, а не 6Н7С, и именно по этой причине.

 А здесь я её (6Н7С) вижу именно в драйверной части.

PS.: Помнится, когда я эксперементировал с ламповой частью в гибриде, то оставил так, в предварительной части была 6Н7С, а в драйверной 6Н8С. Драйвер был нагружен на трансформатор 100 генрей общая. (PP 2000+2000 витков)

Так вот, когда я поставил в драйвер тоже 6Н7С, то мне эта связка не понравилась. Был какой то перебор и завалчик чуствовался.

Хорошо 6Н7С +6Н8С

Хуже 6Н7С +6Н7С и 6Н8С +6Н8С.

И немного по теме. Я бы делал драйвер 6N7 или 53, и за ней ГИ-3. Обе лампы, напряжение держат хорошо. И не боятся его



Posted
28 минут назад, CHEL_EV сказал:

сколько по входу ей можно вдуть вольтей?

Вдуть) можно много. Правая лампа, позволяет, если источник сможет "прокачать" ток сетки(кстати вполне разумный). Теоретически на больших амплитудах искажений будет меньше, чем с 6н8с, НО(!) с более высоким анодным. С 6с4с мне видится Смит с трансом 1:2 на входе.

Posted

По 6н8с-6с2с-6с4с, поставил драйвером 6ф6с. Uп-390в, Rа-10ком, см-е 17в, Rк-1ком. Спектр стал короче, нет 5-й гармоники, пробовал уменьшать Rа, ум-ся 3-я, но 4-я выше 3-й, не красиво, оставил 10ком.

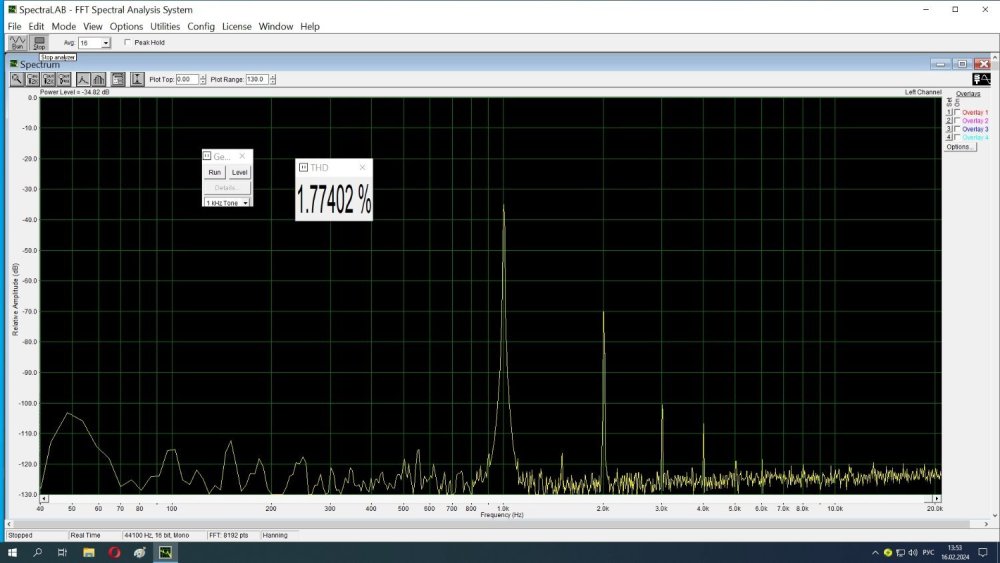

По звуку: стало четче, конкретней, но мне больше нравилось с 6с2с. Спектры: первый с 6с2с, дальше 6ф6с.

6с4с-1вт -13к.jpg





  • Like (+1) 3
Posted
1 час назад, VTver сказал:

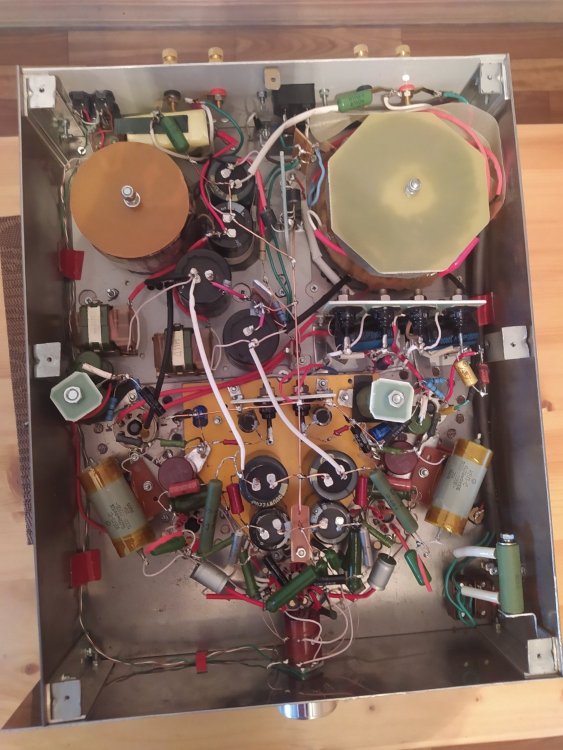

два белых провода подозрительны

Так выглядит белая термоусадка ... .  Мне вот крышечка  8-ми угольная на торе нравится ; играть изделие будет .

Но тем не менее , какое напряжение на аноде лампы драйверного каскада ?   Со смещение к +70в , думаю , хорошо не менее +200в и выше .

Posted

-Моножила в термоусадке, в центр тора вставляю деревянную пробку, не играет. А текстолит для исключения токов Фуко/ если не ошибаюсь/.

С сетью беда, с утра было 216в, переводил драйвер на 6с2с, на аноде 210-220в см-е 7,4-8в.  Где-то встречал мнение, что 6с4с начинает звучать с 310в анодного, вот и решил попробовать.
