Вот актуальная на данный момент версия . Прошу заметить что выходной каскад имеет  практически полную амплитуду напряжения на выходе хотя  такие полевики отъедают примерно по  +- 5 вольт от питания и это сильно раньше огорчало .Тут этот косяк вылечен !


ОСА 8055 PISX.zip

  • Like (+1) 1
  • Replies 309
  • Created
  • Last Reply

Popular Posts

Sagittarius
Sagittarius

*архив не с 744.  Повар эмплифаер-1.zip   95 дБ на 20к

Xрюн222
Xрюн222

Насколько я понимаю вопрос  -  это классификация в силе для усилителей, настолько плохих самих по себе, что без ОС они не рассматриваются. Мой же вопрос про усилители, в соответствии с темой, правильн

BAA
BAA

ОФФТОПИК Сравнивать экспоненциальный, управляемый током прибор с лампой, все-таки некорректно.  В 70-е наделали твердотельных ламп, например японцы, но они умерли. Даже заказные 2SK77B, линейнее

Kutun Proficient

Kutun

Posted
Posted
1 час назад, decoder сказал:

Нет пока

Странно , а Владимир тут писал о их шикарном звучании , что переиграют любой ламповик .

Как он это утверждал тогда ?

Не понимаю...

decoder Local

decoder

Posted
Posted
Только что, Kutun сказал:

Странно , а Владимир тут писал о их шикарном звучании , что переиграют любой ламповик .

Как он это утверждал тогда ?

Не понимаю...

Значит он его собирал , это ему запретить не могу ))) . Собран и работает  вариант на тройке Локанти у моего друга из Питера . Он ещё попросил сделать вариант для Брига на кт808 взамен  Парусу на кт808 . У него весьма очень  не бедный родственник тоже хочет заказать вариант на биполярах  в заводском корпусе .  В Питере  макетятся варианты в первую очередь для апгрейда советского винтажа . Я лично года 3 или 4 назад  собрал и слушал  только макет самой первой версии с 544уд2  к.г. примерно 0.005 %  20 кгц  на S-90b .  Наверное если будет здесь интерес к схеме то сделаю отдельную тему чтоб Володе  Перепёлкину тут не мусорить

  • Like (+1) 1
Stan Marsh Mentor

Stan Marsh

Posted
Posted
10 минут назад, decoder сказал:

Наверное если будет здесь интерес к схеме то сделаю отдельную тему чтоб Володе  Перепёлкину тут не мусорить

Есть интерес, делайте.

  • Like (+1) 1
  • Thanks (+1) 1
жек69 Contributor

жек69

Posted
Posted

Подтвержу, что мини-парус на КТ808 по звучанию очень хорош. Особенно если сравнивать со старыми советскими усилителями на таких транзисторах.

  • Like (+1) 2
Владимир Перепелкин Veteran

Владимир Перепелкин

Posted
  • Author
Posted
10 часов назад, Kutun сказал:

Странно , а Владимир тут писал о их шикарном звучании , что переиграют любой ламповик .

Как он это утверждал тогда ?

Не понимаю...

Многие усилители для оценки звучания даже в симулятор подгружать не надо. Достаточно на схему поглядеть. Косяки, они сразу все видны.

  • Hmm... (-1) 1
Владимир Перепелкин Veteran

Владимир Перепелкин

Posted
  • Author
Posted

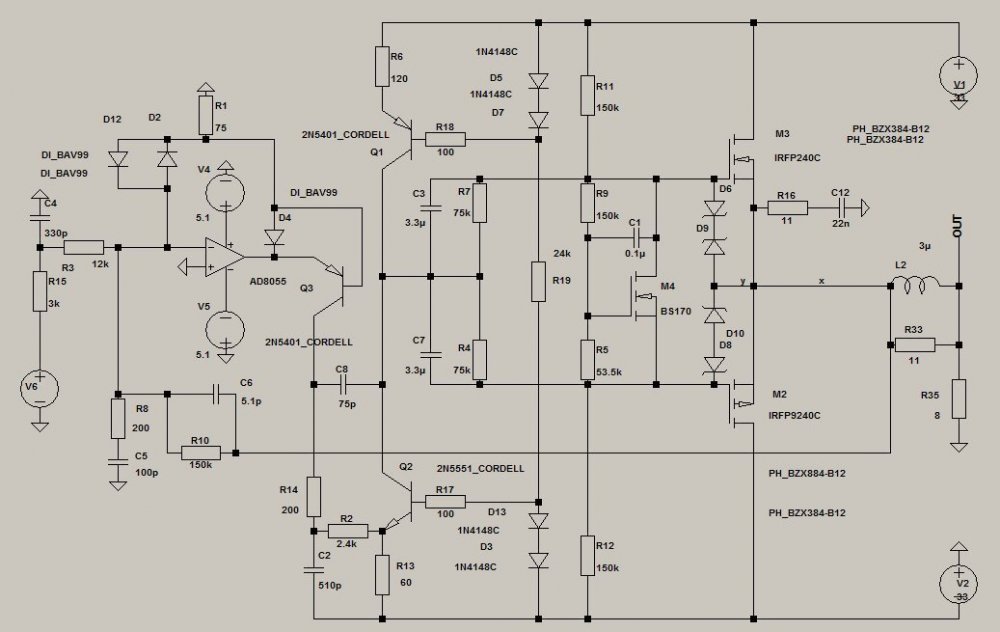

WASP.pngdecoder · 23 Авг 2025 в 00:58

Эту версию собирал. Мощные транзисторы IRF530 IRF9530, напряжение питания +-32 В. Коррекция встала со схемы. Править не пришлось. AP искажения не видит, показывает только шум. Реакция на меандр без выброса, апериодическая. Уровень шума примерно -120 дБ. Т.е. искажения глубоко под шумом. Для столь простого усилителя результат великолепный.

  • Like (+1) 1
  • Thanks (+1) 1
CHEL_EV Proficient

CHEL_EV

Posted
Posted
22 минуты назад, Владимир Перепелкин сказал:

WASP.pngdecoder · 23 Авг 2025 в 00:58

Эту версию собирал. Мощные транзисторы IRF530 IRF9530, напряжение питания +-32 В. Коррекция встала со схемы. Править не пришлось. AP искажения не видит, показывает только шум. Реакция на меандр без выброса, апериодическая. Уровень шума примерно -120 дБ. Т.е. искажения глубоко под шумом. Для столь простого усилителя результат великолепный.

У меня два вопроса.

Где найти керамические прокладки под корпус TO-3 (давно не занимался транзисторами)

И как к этой схеме прикрутить лампу вместо опера.

Я понимаю что опер здесь будет оптимальный по схемотехники. Но всё же, мы здесь большей частью ламповики, но не прочь вспомнить и про транзисторы, и тем более про гибридные усилители..

PS: ещё есть третий вопрос.

А те усилители что мы собирали ранее, их в топку?

Ланзар

Лайкова

Холтона

Это я что вспомнил из собранного в 2012 году

УМ Солнцева.. 1985 год 😀

Алексей Proficient

Алексей

Posted
Posted

И у меня несколько вопросов. Если хватит 20-25вт, какие номиналы нужно будет изменить в схеме, кроме напряжения питания? Можно ли использовать в качестве маломощных транзисторов  bc547/557?

Владимир Перепелкин Veteran

Владимир Перепелкин

Posted
  • Author
Posted
1 час назад, CHEL_EV сказал:

У меня два вопроса.

Где найти керамические прокладки под корпус TO-3 (давно не занимался транзисторами)

И как к этой схеме прикрутить лампу вместо опера.

Я понимаю что опер здесь будет оптимальный по схемотехники. Но всё же, мы здесь большей частью ламповики, но не прочь вспомнить и про транзисторы, и тем более про гибридные усилители..

PS: ещё есть третий вопрос.

А те усилители что мы собирали ранее, их в топку?

Ланзар

Лайкова

Холтона

Это я что вспомнил из собранного в 2012 году

УМ Солнцева.. 1985 год 😀

Под латералами скорее всего коррекция поплывет.

Для прокладок прекрасно подходит слюда.

А это, зачем в топку? Демонтаж.

Владимир Перепелкин Veteran

Владимир Перепелкин

Posted
  • Author
Posted
1 час назад, Алексей сказал:

И у меня несколько вопросов. Если хватит 20-25вт, какие номиналы нужно будет изменить в схеме, кроме напряжения питания? Можно ли использовать в качестве маломощных транзисторов  bc547/557?

Достаточно напряжение питания снизить. +-20 В. Транзисторы подойдут.

  • Like (+1) 1
CHEL_EV Proficient

CHEL_EV

Posted
Posted

А тот сверхлинейный гибридник что Вы предоставили ранее в этой теме, он без обратных связей.

Хотя Вы за глубокую ООС топите.

Почему отказались здесь применить ОООС?

Владимир Перепелкин Veteran

Владимир Перепелкин

Posted
  • Author
Posted
1 час назад, CHEL_EV сказал:

А тот сверхлинейный гибридник что Вы предоставили ранее в этой теме, он без обратных связей.

Хотя Вы за глубокую ООС топите.

Почему отказались здесь применить ОООС?

Этот усилитель был разработан для сравнительных испытаний и прослушиваний.

  • Hmm... (-1) 1
CHEL_EV Proficient

CHEL_EV

Posted
Posted
4 минуты назад, Владимир Перепелкин сказал:

Этот усилитель был разработан для сравнительных испытаний и прослушиваний.

И что сравнения показали

Сергей А Local

Сергей А

Posted
Posted
1 час назад, Владимир Перепелкин сказал:

WASP.pngdecoder · 23 Авг 2025 в 00:58

Эту версию собирал. Мощные транзисторы IRF530 IRF9530, напряжение питания +-32 В. Коррекция встала со схемы. Править не пришлось. AP искажения не видит, показывает только шум. Реакция на меандр без выброса, апериодическая. Уровень шума примерно -120 дБ. Т.е. искажения глубоко под шумом. Для столь простого усилителя результат великолепный.

С8 ПОС , следом С2 ее гасит , зачем тогда С8 вообще ? Может убрать? И без него должно работать.
В новой схеме автора они уже оба по 75 пФ , тот же вопрос.

Владимир Перепелкин Veteran

Владимир Перепелкин

Posted
  • Author
Posted
Только что, ДимДимыч сказал:

Давай уж про сравнение.

Про сравнение так про сравнение. При сравнительных слепых прослушиваниях безосники и ламповые с 100% отрывом проваливаются перед сверхлинейником. И это отмечаю не только я сам, а вся экспертная группа в которую входят и квалифицированные звукоператоры и просто домохозяйки. Кстати как оказалось женщины это дело очень хорошо замечают.

Безосники и ламповые окраска и грязь, чего нет у сверхлинейника. Чем лучше фонограмма тем заметнее. На плохих фонограммах например *.mp3  разницы нет.

  • Like (+1) 1
  • Smile 1
  • Smile 1
Владимир Перепелкин Veteran

Владимир Перепелкин

Posted
  • Author
Posted
Только что, Сергей А сказал:

С8 ПОС , следом С2 ее гасит , зачем тогда С8 вообще ? Может убрать? И без него должно работать.
В новой схеме автора они уже оба по 75 пФ , тот же вопрос.

Это вопрос  к автору. И к LTSpice. Я модель не копал. Делал как есть. С листа.

CHEL_EV Proficient

CHEL_EV

Posted
Posted
31 минуту назад, Владимир Перепелкин сказал:

Про сравнение так про сравнение. При сравнительных слепых прослушиваниях безосники и ламповые с 100% отрывом проваливаются перед сверхлинейником. И это отмечаю не только я сам, а вся экспертная группа в которую входят и квалифицированные звукоператоры и просто домохозяйки. Кстати как оказалось женщины это дело очень хорошо замечают.

Безосники и ламповые окраска и грязь, чего нет у сверхлинейника. Чем лучше фонограмма тем заметнее. На плохих фонограммах например *.mp3  разницы нет.

А если сравнивать Ваш референсный гибрид без ООС и другие Ваши усилители с глубокой ОООС, то что говорят эксперты и домохозяйки?

decoder Local

decoder

Posted
Posted
49 минут назад, Сергей А сказал:

С8 ПОС , следом С2 ее гасит , зачем тогда С8 вообще ? Может убрать? И без него должно работать.
В новой схеме автора они уже оба по 75 пФ , тот же вопрос.

 Что и зачем можете посмотреть и пощупать в ЛТС . У меня именно так всё сложилось . Если у вас  получится лучше то вам честь и хвала !   Вот график с новой версии .

WASP WASP.jpg

CHEL_EV Proficient

CHEL_EV

Posted
Posted
10 минут назад, Владимир Перепелкин сказал:

Домохозяйки за сверхлинейник.

Спасибо за Ваше мнение
