Грамотно сконструированные транзисторные усилители.

decoder · February 20

В 20.02.2026 в 22:14, Xрюн222 сказал:

Вроде не про паровоз вопрос, а про элементную базу, по возможности "попрямее"?

Этот вопрос пожалста к тем кто выпускает полупроводники , В принципе сверхлинейщиков этот вопрос не сильно задевает так как мы научились выправлять не выправляемое .

Андрей63 · February 20

Ну это точно на заказ от 10000 шт. За бугром на складах есть конечно. Но цена. Ещё был завод где то в Европе, то же их выпускал. Обозначались , для примера 2SK1058-E. Ну это , так ради информации, Современных сверхлинейщиков они не интересуют, они в симуляторах на биполярах в основном всё проектируют и это правильно, цена вопроса имеет решающее значение, плюс для увеличения петлевого ОУ быстродействующие на входе, да же наши К544УД2 используют.

BAA · February 21

ОФФТОПИК
Сравнивать экспоненциальный, управляемый током прибор с лампой, все-таки некорректно.
В 70-е наделали твердотельных ламп, например японцы, но они умерли.
Даже заказные 2SK77B, линейнее не бывает.
http://www.digital-do-main.com/ja/pdf/B-1a_Catalog(English).pdf
http://www.amplimos.it/v-fet white baby sit.htm

Spoiler

P.S. Собственно триод, вакуумный, имеет обратную связь по "выходному" (анодному) напряжению. Чисто из-за физики - изменения поля, электрического, влияющего на ток катода, от напряжения на аноде. Удаление оного влияния не делает тетрод/пентод линейнее триода. При этом образовывается паразитный триод с анодом имени 2-й сетки... уроборос.
Не менее тем, можно поискать сочетание "эри", "рабочая точка", "нагрузочная прямая(кривая)" и получить относительно линейной устройство, на несколько ватт. ЮАМ

Владимир Перепелкин · February 21

10 часов назад, Xрюн222 сказал:

Как говорил пан Квинто - "А без метафор?"(С) Вполне допускаю, что я - зритель темный необразованный, не все тут "кандидаты в докторА", знаете ли.

Вроде не про паровоз вопрос, а про элементную базу, по возможности "попрямее"?

Попрямее не будет. Определяется фундаментальными свойствами PN перехода. На каждые примерно 60 мВ прямого напряжения ток меняется в 10 раз. Нужно просто научиться правильно использовать эту зависимость.

Владимир Перепелкин · February 21

10 часов назад, Андрей63 сказал:

Ну ни всем конечно понадобились, это я преувеличил, а так секрет простой, выходная характеристика близкая к квадратичной от нуля, отрицательный температурный дрейф после 100 мА, небольшая входная ёмкость ( по сравнению с вертикалами ), ну а самое главное популизация выходных каскадов ( что с ООС , что без ) Саши Бокарёва, простая схемотехника , для начинающих. Сам то же имею положительный опыт их применения. А теперь народ раскусил, что это за звери, да позно. Недостатки то же есть , маленькая крутизна и большое внутреннее сопротивление. Не забываем , что Тошиба выпустила их в период , именно для выходных каскадов УМ, тогда ради звука денег не считали . Сейчас другие времена, интересно RENESAS их сейчас выпускает?

Вы немного ошиблись. Производитель не Тошиба, а Нитачи. Прямые предшественники 2J49 2SK134. 2SJ160 2SK1058 те же самые кристаллы, только в ТО3. Кроме этого производятся полные аналоги BUZ900, BUZ901, BUZ905, BUZ906 Magna-Tek. 10N20, 10P20, 10N25, 10P25 от Exicon, буковки в партномере перед цифрами обозначают вариант исполнения (корпус). Я работал со всеми типами. По сравнению с другими типами силовых приборов отличаются конской ценой.

decoder · February 21

11 минут назад, Владимир Перепелкин сказал:

Цена простая - несколько копеечных элементов размещенных в правильных местах. Пример усилитель от Декодера. В нем единственная дорогая деталь ОУ, но ничего не мешает применить TL071, причем усилитель намного хуже не станет. Он все равно останется весьма линейным. По крайней мере все продукты искажений будут под шумовой полкой во всем диапазоне частот.

ОУ ad8055 в дип-8 на авито можно купить у проверенного продавца рублей за 250 .

decoder · February 21

47 минут назад, CHEL_EV сказал:

Мужики, ну может быьь хватит мусолить эти проценты после нулей?

Один флуд...

Очень жду схему.

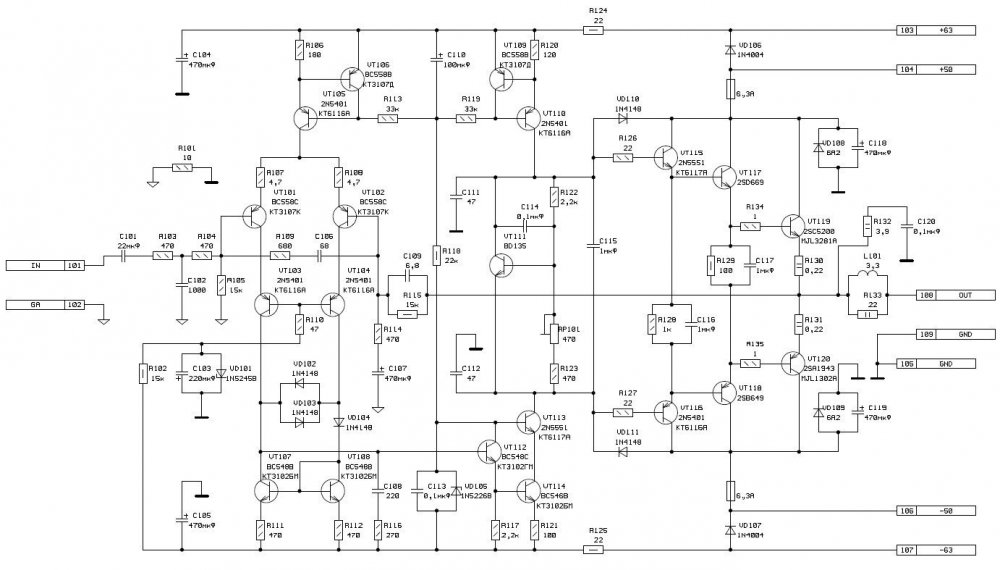

Вот

Андрей63 · February 21

1 час назад, Владимир Перепелкин сказал:

Вы немного ошиблись. Производитель не Тошиба, а Нитачи.

Пардон, точно ошибся. старость. деменция . :smile-06:

alexsan · February 21

Ну вот теперь ясно усиление по ОБ на раскачку пред выхода с источником тока,вполне нормально.

Russ3000 · February 21

40 минут назад, decoder сказал:

Вот

Есть устройство компенсации проводов до колонок?

CHEL_EV · February 21

1 час назад, decoder сказал:

Вот

Спасибо.

Владимир, а Layout файл есть? Пдф тоже подойдёт, сам нарисую тогда.

И кстати, какая микросхема стоит? На схеме не указано

И ещё интересно Ваше мнение, Вам к примеру какой больше по звуку понравился? Тот что Выше Вы предоставили который на полевиках, или этот на БТ?

decoder · February 21

2 часа назад, Russ3000 сказал:

Есть устройство компенсации проводов до колонок?

Проблем нет его пристроить сюда .

decoder · February 21

1 час назад, CHEL_EV сказал:

Спасибо.

Владимир, а Layout файл есть? Пдф тоже подойдёт, сам нарисую тогда.

И кстати, какая микросхема стоит? На схеме не указано

И ещё интересно Ваше мнение, Вам к примеру какой больше по звуку понравился? Тот что Выше Вы предоставили который на полевиках, или этот на БТ?

Усилители пока что макеты но на печатках и дорабатываются . Так что с платами нужно подождать . По звуку специально ни с чем не сравнивал , у меня вариант ещё на 544уд2 один канал но могу сказать что даже он амфитоны и кумиры уделывает конкретно . Вега 122 к примеру звучит лучше чем Кумир что в сравнении стало ясно при первом включении ! . Во всех других схемах пока ad8055 в дип-8 корпусе . Пиранью слушает GERASIM с форума Убер Идее .

Russ3000 · February 21

36 минут назад, decoder сказал:

Проблем нет его пристроить сюда .

В схемах с такими нулями он обязателен, иначе 7 нулей после запятой на выходе усилителя, на зажимах колонки превращаются в тыкву.

BAA · February 21

12 minutes ago, Russ3000 said:

В схемах с такими нулями он обязателен, иначе 7 нулей после запятой на выходе усилителя, на зажимах колонки превращаются в тыкву.

Объясните, пожалуйста, процесс получения гармонических искажений на кабеле. Нелинейность нагрузки выявляется?

zarand · February 21

Подскажите пож. ув. мастера, стоит ли внимания вот такой усилитель:

Заинтересовал тем, что у автора есть и платы и киты и 150дб на 20Кгц.

Владимир Перепелкин · February 21

Сам такое не проверял. Так что ничего не могу сказать. Но параметры многообещающие.

Russ3000 · February 21

1 час назад, BAA сказал:

Объясните, пожалуйста, процесс получения гармонических искажений на кабеле. Нелинейность нагрузки выявляется?

Конечно, приведенные провода 0,75 кв мм имеют сопротивление 0,15 Ом на длине 6м, а колонка 4Ом не совсем активных и частотозависимых.

sound · February 21

13 минут назад, zarand сказал:

Подскажите пож. ув. мастера, стоит ли внимания вот такой усилитель:

Авторы и сайт где они его сочиняли еще живы, почему бы там не поинтересоваться?

Владимир Перепелкин · February 21

Только что, sound сказал:

Авторы и сайт где они сочиняли еще жив, почему бы там не поинтересоваться?

Это правильный подход. Обратиться к разработчику. В данном случае коррекция более чем трехполюсная. Я в таком не разбирался.

Перевозчик · February 21

3 часа назад, zarand сказал:

Подскажите пож. ув. мастера, стоит ли внимания вот такой усилитель:

Заинтересовал тем, что у автора есть и платы и киты и 150дб на 20Кгц.

Не стоит. Масса зря потраченных усилий, времени, денег, а на выходе услышите Корвет068.

Андрей63 · February 21

5 часов назад, BAA сказал:

Объясните, пожалуйста, процесс получения гармонических искажений на кабеле. Нелинейность нагрузки выявляется?

Это ЭДС катушек длинноходовых динамиков компрессионных работающих в поршневом режиме, снимают сигал опером с нижнего провода акустики прям на разъёме АС, дальше усиливают на ОУ с переворотом фазы и срезом 2-5 кГц и на вход УМ , который тоже фазу переворачивает, такая ПОС небольшая. Компенсируют эту ЭДС . По моему так. На старых лопухах большого размера и большой чуйки этот эффект минимален из-за малого хода диффузора.

Владимир Перепелкин · February 21

1 час назад, Андрей63 сказал:

Это ЭДС катушек длинноходовых динамиков компрессионных работающих в поршневом режиме, снимают сигал опером с нижнего провода акустики прям на разъёме АС, дальше усиливают на ОУ с переворотом фазы и срезом 2-5 кГц и на вход УМ , который тоже фазу переворачивает, такая ПОС небольшая. Компенсируют эту ЭДС . По моему так. На старых лопухах большого размера и большой чуйки этот эффект минимален из-за малого хода диффузора.

Ничего подобного по старым динамикам. У них катушка короткая. Чуть погромче и выход из зазора. В момент выхода возрастает ток. Особенно на НЧ. Ток потребления становится похожим на ток через обмотку насыщающегося трансформатора. Как раз у длинноходов это меньше проявляется.

Андрей63 · February 21

Может и так , это моё предположение, не проверял, это если действительно ход больше максимального.

S.Laptev · February 22

15 часов назад, Владимир Перепелкин сказал:

Ничего подобного по старым динамикам. У них катушка короткая. Чуть погромче и выход из зазора. В момент выхода возрастает ток. Особенно на НЧ. Ток потребления становится похожим на ток через обмотку насыщающегося трансформатора. Как раз у длинноходов это меньше проявляется.

Катушка короткая, но ход, амплитуда малая, стало быть и искажения меньше и противоэдс.
